M8 I/O总线分线盒直接出线式 4口8口IP67防水传感器集线器

传感器集线器的作用与定位

M8 I/O总线分线盒直接出线式，在现场更常见的叫法是传感器集线器：一根总线电缆进盒，多个M8端口出线，把分散在设备各处的接近开关、光电开关、磁性开关集中到一处。原本每只传感器都要单独回柜的线，被合并成一根总线，柜内端子与走线量随之下降。

该型号提供4口与8口，均为直接出线结构，总线电缆与盒体一体注塑，出线长度可按2米、5米、10米或现场尺寸定制。PNP与NPN通用，防护等级IP67，适合潮湿、粉尘与有切削液的工业现场。

每个端口配独立LED指示灯。传感器动作时灯态同步变化，哪一口有信号、哪一口没信号一眼可见，排查时不必把表笔伸进端子，也不必拆开设备护罩。

一根总线带多只传感器

集线器的价值不在“分线”本身，而在把N根独立的传感器线缆压缩成“1根总线＋N根短连接线”。连接线只需从传感器走到盒体，距离短、成本低、故障点少；总线则由盒体一次回柜，长度与规格只需确定一次。

4口与8口的容量选择

4口适合夹具、小型专机、单站机器人等点位集中且数量不多的部位，盒体更短，便于塞进狭小空间；8口适合一条短输送线、一个包装工位群或检测站，可减少盒体数量与总线分支。选口数时留一到两个备用口即可，留得过多反而增加理线负担。

结构与出线方式

直接出线注塑结构

总线电缆在注塑时与壳体包成一体，出线处做锥形过渡，避免根部形成应力集中。相比插座式，少了一只总线插头与插座，少一道端面密封，整只产品的密封路径更短，适合长期固定、不常改线的设备。

端口布局与灯位

4口与8口的M8×1端口沿壳体排列，端口之间留有旋拧空间，相邻连接线不会互相顶住。指示灯对应每个端口布置，编号丝印在壳体上，灯位与端口一一对应，避免看灯时数错口。

内部公共母线与信号分配

盒内一条公共母线承担电源回流，各端口的信号脚独立引出，互不串扰。公共母线把整盒的极性统一，因此同一只集线器只能接一种极性的传感器；混用需按端口分组，分别引公共线。

PNP、NPN与单双通道

PNP：公共端接0V

PNP传感器输出高电平，负载一端接信号、一端接0V。集线器公共端接0V即可；若误接+24V，端口指示灯不亮，PLC也读不到信号，但传感器自身电源灯仍亮，容易被误判为传感器损坏。

NPN：公共端接24V

NPN传感器把输出拉低，负载一端接信号、一端接+24V。集线器公共端接+24V；动作时信号脚对0V接近0V，静态时接近24V。公共端接错的表现与PNP接错相同，排查时先量公共端电位。

单通道与双通道

单通道每个端口传一路开关信号，对应普通接近开关、光电开关；双通道每个端口传两路信号，适合双输出传感器、带常开常闭两路输出的场合，或需要把动作与诊断分开回传的回路。选型时按传感器芯数确定，不要用双通道去接单输出传感器而造成浪费。

关键参数与规格

4口8口集线器参数表

下表为直接出线式传感器集线器的常规参数。电缆的导体结构、外径与护套材料以对应电缆规格书为准；未列出的项目按订货时确认，不作无依据的承诺。

表中的插/拔周期≥100针对M8输出口，集线器总线端为直出电缆，没有插拔动作。污染等级3表示环境存在导电粉尘或凝露，安装时应尽量避开粉尘直落与积水的位置。

材料与制造工艺

TPU预铸接头

预铸接头为TPU材质、黄色。TPU耐油、耐水解、抗弯折，适合设备内部狭小空间的反复移动；黄色在灰色设备与黑色线束中辨识度高，便于保养时快速定位集线器。

锁紧螺母与绝缘支撑

锁紧螺母为铜镀镍，螺纹耐磨、不易滑牙；绝缘支撑为TPU+GF黑色材料，玻纤增强后刚性更高，能把插针稳定在孔位中，反复插拔不偏移。

触点与密封圈

触点基材为黄铜、表面镀金，降低接触电阻并抗氧化；密封圈为FPM/FKM氟橡胶，耐油耐温、压缩变形小。两者共同决定端口在油污环境中的长期稳定性。

防护与可靠性

IP67的三处密封

集线器的密封分为出线包覆、端口端面与未用端口防尘帽三处。任何一处松动，水汽都会沿最薄弱处进入；现场冲洗后出现偶发误动作，多半是端口未旋紧或防尘帽遗失。

耐油、耐水解与温度

使用环境温度-25~+85℃。TPU护套与氟橡胶密封圈对切削液、液压油耐受较好，但强溶剂与高温清洗剂会加速老化；介质种类应在订货时说明，以便确认护套与密封圈配置。

电气指标与振动

接触电阻≤5mΩ、绝缘电阻≥100MΩ，保证多只传感器并联时信号不被压降淹没。直出结构没有总线插头，振动风险集中在出线根部，安装时加固定卡扣即可有效缓解。

安装与接线

安装位置选择

尽量装在传感器连线自然可达、且不被工件碰撞的位置，避开切屑堆积与冷却液直淋。盒体固定后再插连接线，避免插线时盒体受力移动。

出线固定与走向

总线电缆沿设备骨架走，出线根部留出弯曲半径并用扎带固定，使拉力由固定点承担。电缆不要与气缸、滑台的运动轨迹交叉，无法避开时应加护套或改走线路径。

上电前核对

先确认公共端电位与传感器极性一致，再逐口测电源脚与公共脚无短路。上电后逐只触发传感器，观察灯态与PLC输入是否同步，异常口先查线序再换传感器。

型号选择

按点位数定口数

先数清工位上的传感器与执行器数量，再按4口或8口就近取整。检测点会随工艺调整增加时，可上移到8口；点位长期固定的小型专机，4口更经济。

按走线定长度

常规2米、5米、10米，也可按实际路径定制。长度按盒体到柜内端子的折线路程计算，并预留检修余量；过长的电缆会增加压降与整理难度。

与M8、M12系列的关系

公司I/O分线盒分M8与M12插座连接螺纹式两大系列，本页为M8直接出线式。传感器接口为M8时选本系列；需要更大端口或不同锁紧方式时，可在M12系列中选型，两者可共用同一套总线布线思路。

典型应用与常见问题

包装与食品机械

包装机的成型、封口、剔除工位传感器密集，集线器把这一段收成一根总线，护罩内不再盘绕多根线缆。IP67可承受日常冲洗，但仍应避免高压水枪长时间直射端口。

机器人工作站与物流线

机器人工作站常把夹爪、定位、料检测集中在末端或围栏附近，4口盒体积小、便于贴近安装；物流分拣线按区段布8口盒，可减少总线分支与柜内端子数量。

问：4口与8口能否用同一根总线？答：可以。两者的总线电气结构一致，差别在端口数量与盒体长度；更换口数时需按新的端口数重新核对接线与编号。

问：集线器能否替代安全继电器或PLC输入模块？答：不能。它只做无源分配，不处理逻辑、不做安全判断；安全回路仍应由安全模块或安全继电器完成。

问：端口指示灯不亮但传感器正常？答：先测公共端电位是否与传感器极性匹配，再查该口连接线是否旋紧、线序是否正确；灯由端口回路驱动，公共端接错时整盒灯都不亮。

问：双通道端口能否当两个单通道用？答：可以按两路独立信号使用，但需按双通道的针位定义接线，不能沿用单通道线序。订货时应说明通道形式，避免现场按单通道接法接错信号脚。

问：集线器进水后如何处理？答：立即断电，拆下连接线并吹干端口，复测绝缘电阻；≥100MΩ可继续使用，明显偏低应更换。同时检查未用端口防尘帽与已用端口旋紧状态，避免再次进水。

包装、定制与供货

集线器单独装袋入箱，端口带防尘帽，电缆盘绕时在出线根部留出弧度，避免运输中折伤。存放应避开阳光直射、高温与积水，库存超过一年时上线前复测绝缘电阻。

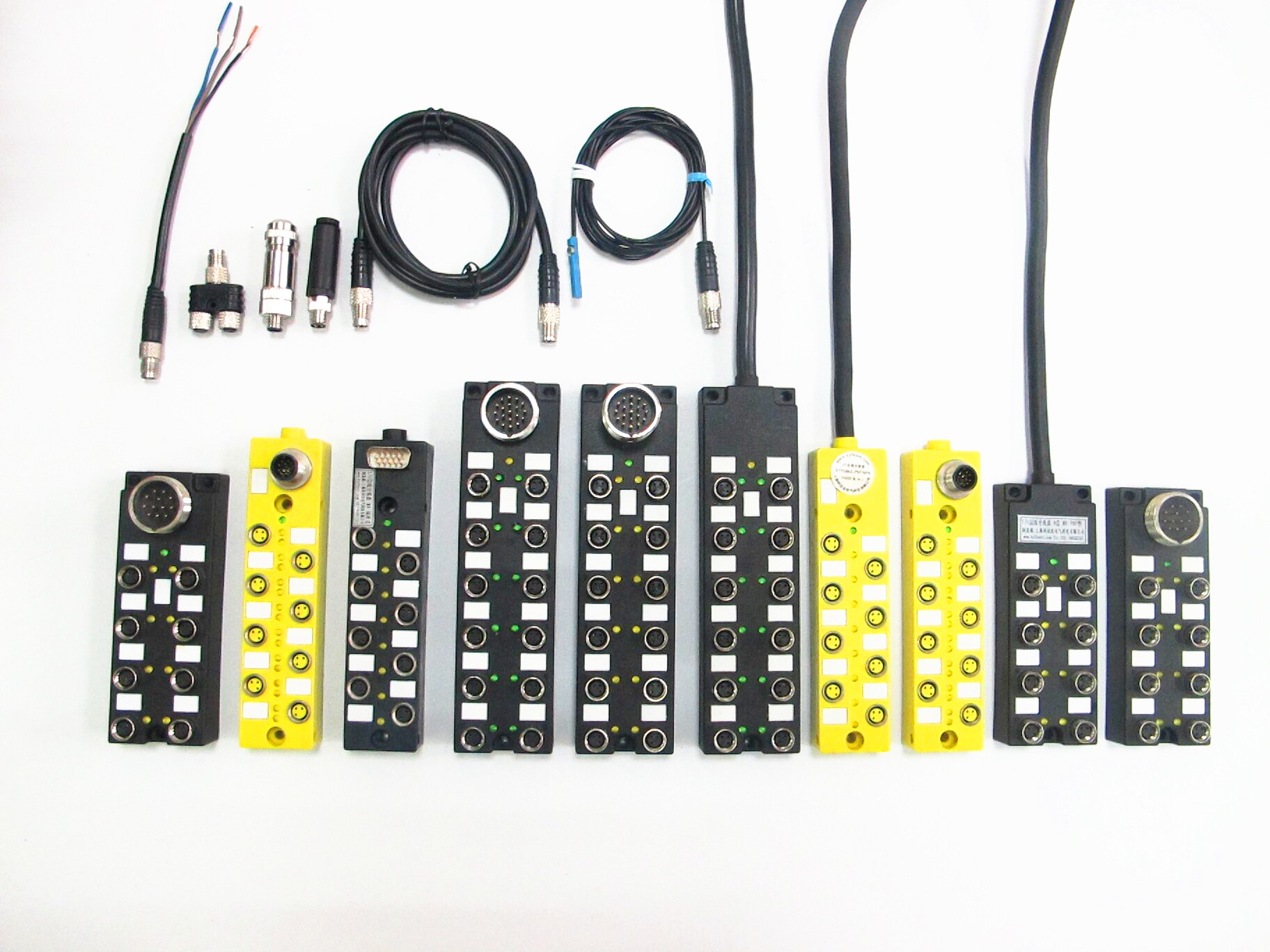

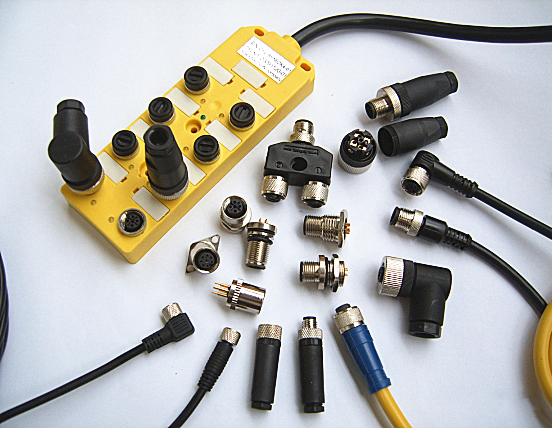

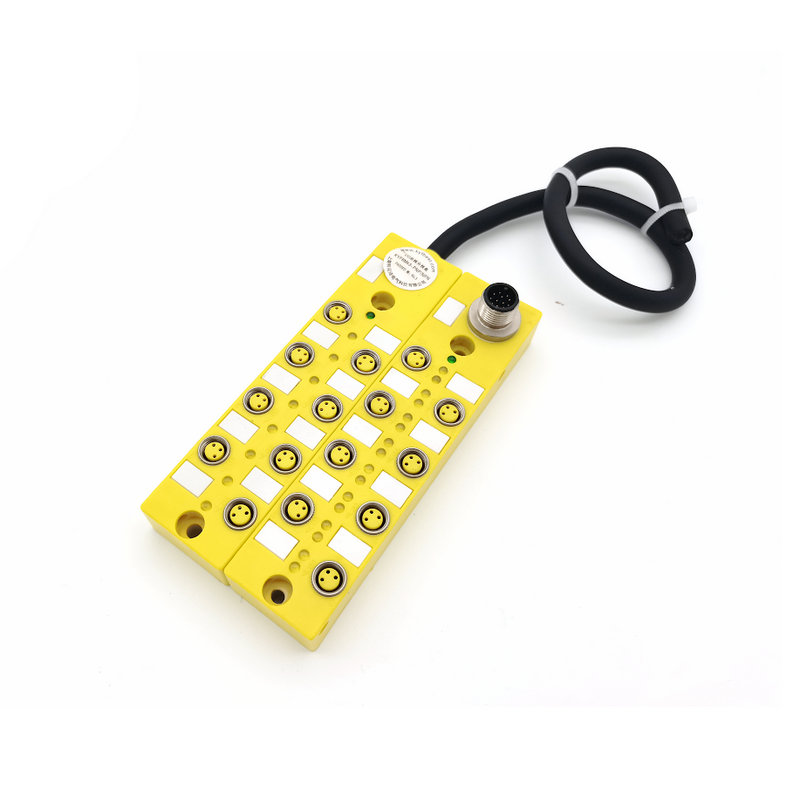

该系列自2007年上市，已服务600家以上客户。标准品有4口、8口与8位、12位等规格，也可按客户要求定制口数、通道形式、出线长度、壳体与电缆颜色、端口标识；配套M8、M12插头及Y形、T形转接器可一并供货。

定制时请提供传感器型号与数量、公共端极性、单双通道要求、出线长度、使用介质与安装空间，便于一次性确认选型，减少现场返工。
