I/O总线分线盒、集线器、电缆连接器

产品定位：I/O总线上的集线节点

I/O总线分线盒（集线器）是上海科迎法电气科技有限公司自行设计、研发、生产的信号集中分配设备，用在工业现场把传感器与执行器的分散接线收拢成一处。产品将接入的一条电源或数据信号分流转换为多条输出，一端接主电缆与控制系统，另一端接多只现场器件。

分线盒的价值不在盒体本身，而在于把“配线”从现场作业变成预制作业。主电缆按段预制，端口插头按长度预制，到现场只需固定盒体、旋入插头，接线工时与错线概率同时下降。产品广泛应用于汽车制造、机器人、物流设备、自动化产线等领域。

集线器系统的组成

主电缆与干线

主电缆是分线盒与控制系统之间的干线，承担电源与信号的传输，通常沿设备机架或线体侧板敷设，长度按现场距离预制。干线数量取决于节点数量，而不是传感器数量，这是分线盒最直接的布线收益。

分线盒本体

盒体由壳体、M12或M8插座、内部线路板与指示电路构成。端口按节距排列，内部线路板把每个端口的信号线、电源线与公共端按PNP或NPN的Common方式连通，端口状态由LED直接显示。

端口插头与电缆

端口侧连接传感器或执行器，插头有预制带电缆与现场接线两种形式，结构分直头与90度弯头。预制插头的电缆长度在出厂时确定，现场接线式则由用户按实际距离压接，适合长度不确定或需要现场调整的场合。

转接件与附件

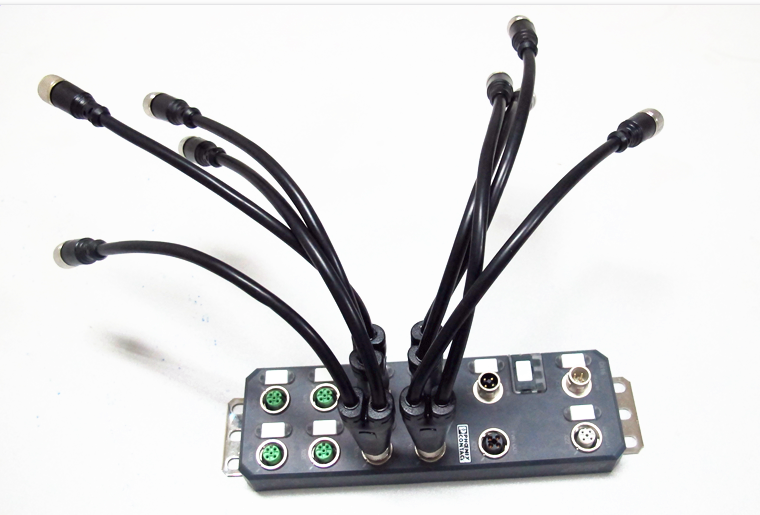

Y形、T形转接器用于一个端口引出两路信号，或在盒体端口数量不变的情况下增加节点分支。转接器现货供应，与分线盒、插头构成完整的一套连接件，避免现场出现规格不匹配的临时拼凑。

结构与接口

M8与M12螺纹接口

接口分为M8、M12插座连接螺纹式两种规格，采用国际标准IEC 61076-2-101。M12螺纹直径较大、针位定义选择多，适合通用传感器与执行器；M8体积更小，适合安装空间紧张、点位密集的小型设备。两种接口的锁紧方式一致，都靠螺纹旋合压紧密封面。

镀金接触件

接触件为铜合金镀金材质。铜合金提供弹性与导电能力，镀金层抑制氧化、降低接触电阻，使低电平信号在潮湿与含油雾的环境中仍能被稳定识别。插孔为簧片结构，插拔后依靠弹性恢复接触压力。

壳体与配色

壳体采用高强度阻燃工程塑料，颜色有黄色、黑色、灰色、透明等可选；电缆颜色有黑色、黄色等可选。黄色在设备内侧与围栏边角处辨识度高，黑色耐脏，灰色与透明便于区分区域或观察内部指示，配色可按现场管理习惯确定。

规格与参数表

下表汇总标准配置，订货时按端口数量、信号类型、通道类型与出线方式组合选型。

出线方式与配套插头

直接出线式

电缆直接从分线盒引出，长度任选，标准为2米、5米、10米。电缆与盒体之间没有可拆卸的总线插接面，少一个插头就少一处松脱与渗水的位置，防水可靠性更高，适合安装完成后不再移动的总线节点。

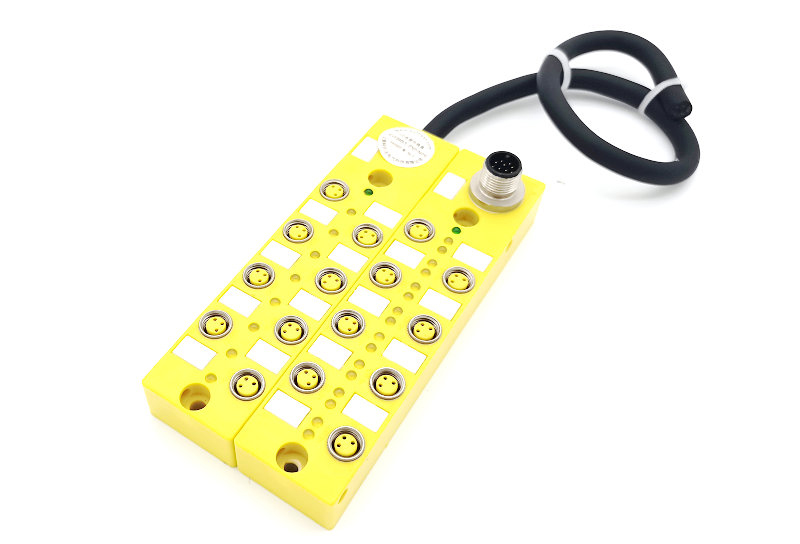

插座式

分线盒本体带M12总线插座，配套插头接入，配置更灵活。注意盒体本体不包含插头，需另行选配。这种方式适合设备分段调试、总线电缆可能在改造中更换，或整机出厂时线缆长度尚未确定的项目。

插头的两种形式

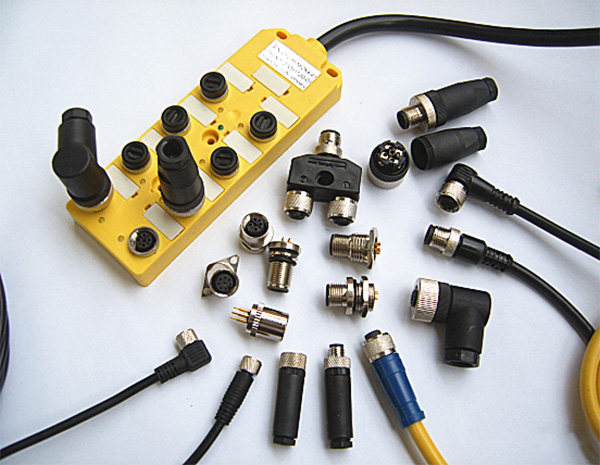

配套插头规格齐全：直接预制带电缆的插头与电缆一体注塑，长度任选，到场即插；现场自己接线式插头不带电缆，由用户按实际距离压接芯线，适合长度无法预判或需要现场调整的场合。插头提供直头与90度弯头，按安装空间与走线方向选择。

安装与布线

节点位置的确定

节点位置按“传感器分布密度 + 干线走向”确定，通常取工位中心或线体分段处。盒体应固定在刚性足够的平面上，避开人员通行与物料搬运的碰撞路径，并为每个端口留出插拔空间与电缆弯曲半径。

布线顺序

先敷设主电缆并固定，再按端口编号接入支线，最后统一整理走向。支线不宜与动力电缆长距离并行，若必须同槽敷设，应保持间距或加装隔板。端口编号与图纸、程序地址三者应一致，避免调试时反复核对。

屏蔽与接地

屏蔽层应按现场等电位方案端接，控制柜侧与盒体侧统一处理。焊接设备、变频器与伺服集中区域，屏蔽缺失会让干扰沿电缆进入信号回路，表现为计数跳变或误触发。接地螺钉与屏蔽编织层的连接应牢固，避免虚接。

型号与选型思路

先定端口数量

4位适合点位少的单机设备，8位适合工位密集的线体分段。点位超过8个时，优先按区域拆分为多个节点，而不是把单盒位数做高，这样单点故障影响面小，支线长度也更短。

再定信号类型

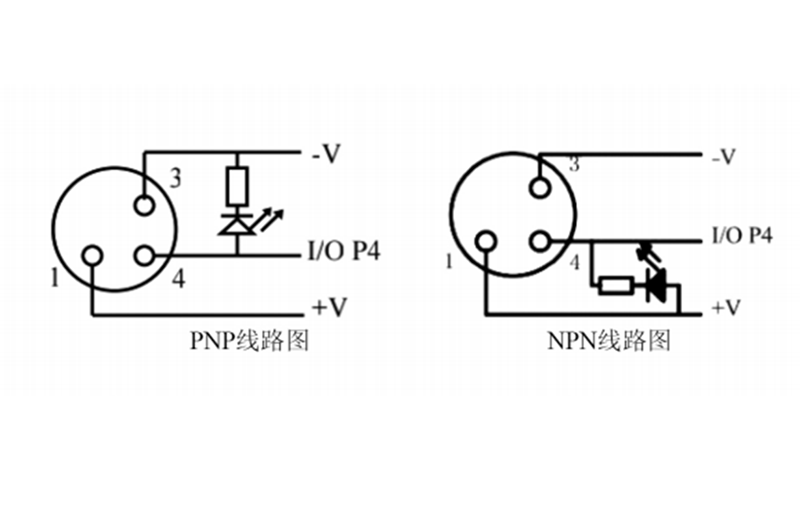

PNP与NPN由PLC输入模块决定：公共端接负极、接受正信号的为PNP；公共端接正极、输入被拉低的为NPN。分线盒内部Common类型必须与控制端一致，混用会导致信号反相或无输入。

单通道与双通道

单通道每个端口一路信号，适合普通到位检测；双通道每个端口两路信号，适合一个工位需要两个检测点，或传感器本身输出两路信号的场合。通道类型决定了同样的端口数量能接入多少点位。

接口规格的匹配

接口随现场器件确定：已有M12传感器则选M12，小型设备与密集点位可选M8。接口规格与针位定义须与插头一致，不同编码的插头不能强行旋入，否则会损伤触点或造成错接。

典型应用

汽车与机器人

焊装线夹具、输送滚床与安全门的状态信号集中接入工位节点，机器人工作站末端夹爪、真空与检测信号就近汇集。节点靠近信号源，支线短，干线只走一根，改造时增删点位不影响其他区域。

物流、包装与产线

输送线按段设置节点，光电与接近传感器沿段接入；包装设备各工位动作信号集中到盒体，柜内端子数量减少；自动化产线的执行器与检测器件按工位分组，维护时按节点隔离，不牵动整线。

常见问题与排查

集线器与分线盒是两种产品吗？在本系列中指同一类设备：把一条总线信号分配为多路端口。叫法差异来自使用习惯，选型时以端口数量、接口规格、信号类型与出线方式为准。

插座式收到货为什么没有总线插头？插座式的盒体本体只带M12插座，插头需单独选配。下单时应同时确定插头形式：预制带电缆或现场接线式，以及直头或弯头。

端口LED亮但PLC无输入，是什么原因？先核对PNP/NPN是否与控制端一致，再查该端口的芯线定义与程序地址是否对应。LED只反映端口侧有信号，不能证明信号已到达PLC输入端。

能否用Y形转接器扩展端口？可以，Y形或T形转接器把一个端口分成两路，适合信号合并或就近分支。但两路器件会共享同一端口回路，选型时需确认控制端能接受这种连接方式。

IP67在现场能长期保持吗？防护效果依赖插头旋合到位与壳体结合面完好。插头只旋半圈、电缆护套被反复弯折撕裂、壳体受撞击变形，都会让防护能力下降。定期检查密封面与护套状态即可维持。

可否按设备图纸整体配套？可按图纸确定节点划分、电缆长度与插头形式，分线盒、插头、转接器成套供货。图纸需标明端口定义、Common类型与安装位置，以便逐项核对。

质量认证与定制供货

体系与认证

公司通过TS16949汽车行业质量体系认证及ISO9001:2015质量体系认证，产品符合ROHS环保指令要求，通过CE/LVD、CE/EMC、IP67第三方认证。质量可靠、交货迅速，可替代进口同类产品。

定制范围

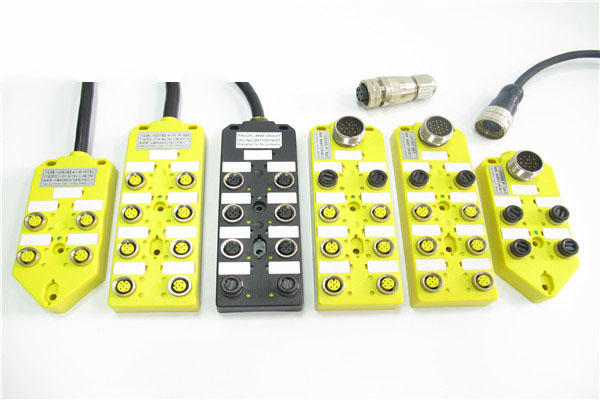

现有4位、8位标准分线盒，同时接受客户特殊定制：端口数量、信号类型（PNP/NPN）、通道类型（单/双通道）、壳体颜色、出线方式、电缆长度均可按项目需求确定，交货期快。配套插头与Y形、T形转接器规格齐全，可随盒体一并供货。

产品详细技术资料可来电来函索取；需要更为详细的参数确认或商务洽谈，可直接联系上海科迎法电气科技有限公司。
