M8总线分线盒 出线式/插座式 PNP/NPN 通用型

一个型号覆盖两种总线结构

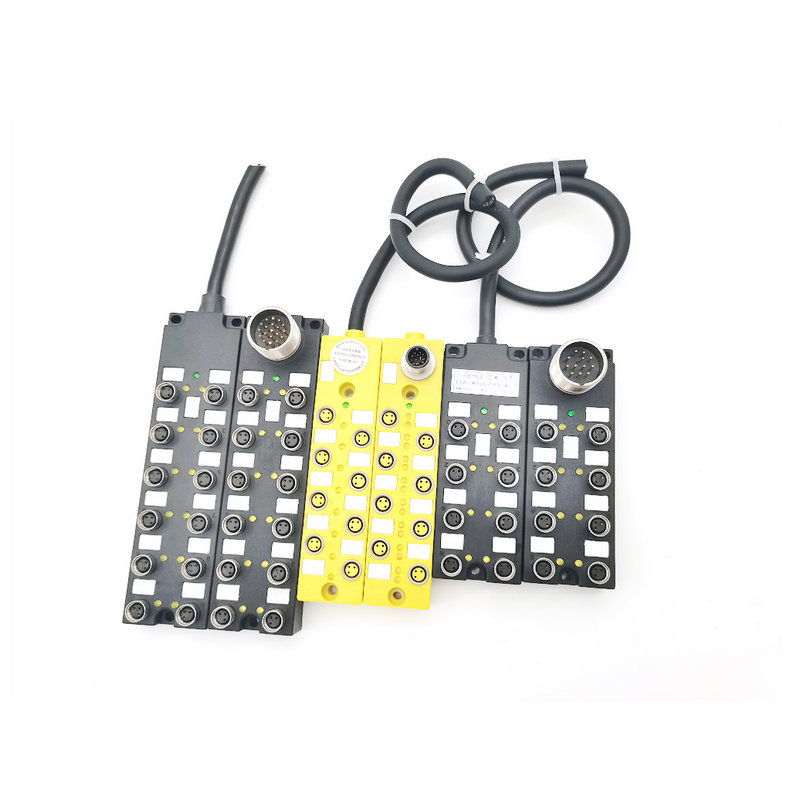

M8总线分线盒出线式/插座式PNP/NPN通用型，把两种总线入口做在同一系列里：出线式为总线电缆与盒体一体注塑，插座式为盒体端部带M8总线插座、现场配插头。输出端完全一致，都是M8×1端口，因此同一台设备的不同工位可以按维护习惯分别选用。

两种结构都支持PNP与NPN信号通用，公共端接0V或+24V即可匹配传感器极性。常见规格为4口、6口、8口，防护等级IP67，每个端口带LED状态指示，便于现场逐点排查。

对设备厂而言，这种“一个系列两种入口”的价值在于：定型批量机用出线式降低成本与接点，样机、改造机与需要分段调试的机型用插座式保留改线余地，而两种的输出连接线与备件通用。

出线式的适用场合

线长在订货时已经确定、设备定型后不再改线的机型，适合出线式。总线电缆与壳体注塑为一体，没有插头松动风险，抗拉与密封更直接，安装时只需固定盒体与整理电缆。

插座式的适用场合

需要分段调试、经常更换总线电缆、或总线要作为独立备件的设备，适合插座式。现场用预制带电缆的M8插头，也可用可自接线的插头按实际长度制作；维护时拔插头即可，不必拆盒体。

结构组成

直接出线式总线端

总线电缆在注塑时与壳体包覆成整体，出线处形成锥形过渡，避免根部出现直角折弯。电缆护套与壳体材料贴合，水与油不易沿缝隙进入，整只产品在运输与清洗中也没有可碰掉的插头。

插座式总线端

盒体端部装一只M8×1插座，外圆带螺纹。插头旋紧后由端面密封圈压紧，密封面集中在标准接口处；盒体本身不需要开进线孔，更换总线时只动插头，不破坏内部灌封。

输出端口与指示灯

4口、6口、8口的输出端均为M8×1三芯接口，端口沿壳体排列并留出旋拧间距。每口对应一只LED指示灯，编号丝印在壳体上，灯位与端口一一对应，检修时看灯即可定位到具体传感器。

PNP与NPN的公共端原理

分线盒是无源分配件，不产生也不反转信号。两种结构内部的公共母线做法相同：所有端口的公共脚并到一条母线，整盒极性由这条母线决定。接线前先确认传感器是PNP还是NPN，再决定公共端接0V还是+24V。

PNP：公共端接0V

PNP传感器动作时输出高电平，电流经信号线、负载回到0V。公共端接0V，负载另一端也接0V；动作时信号脚对0V接近24V，静态时接近0V。

NPN：公共端接24V

NPN传感器动作时把输出拉低，电流由+24V经负载流入传感器。公共端接+24V，负载另一端接+24V；动作时信号脚对0V接近0V，静态时接近24V。

通用型的接线选择

通用型的信号脚与公共脚为对称直通结构，公共端接0V适配PNP，接+24V适配NPN，不需拆壳改板。同一只盒内只对应一种极性；确需混用时按端口分组并分别引公共线，或改用两只分线盒。

内部线路分单通道与双通道：单通道每口一路开关信号，对应普通接近、光电、磁性开关；双通道每口两路信号，适合双输出传感器或动作与诊断分开回传的回路。按传感器芯数选，避免用双通道接单输出而造成浪费。

关键参数与规格

两种结构共用的参数表

下表参数对出线式与插座式同样适用，两者的差别只在总线入口。电缆的导体结构、外径与护套材料以对应电缆规格书为准，未列项目按订货确认。

插/拔周期≥100针对M8输出口；出线式总线端没有插拔动作，插座式总线端的插拔寿命按配套插头规格执行。污染等级3对应有导电粉尘或凝露的环境，安装位置应避开粉尘直落与积水。

材料与制造工艺

TPU预铸接头

预铸接头采用TPU材质、黄色。TPU耐油、耐水解、抗弯折，适合设备内部的拖拽与频繁移动；黄色在灰色设备与黑色线束中辨识度高，保养时容易找到总线入口。

锁紧螺母与密封圈

锁紧螺母为铜镀镍，螺纹强度高、反复旋拧不易滑牙；密封圈为FPM/FKM氟橡胶，耐油耐温、压缩永久变形小。插座式的总线插座与输出端口都依赖这层密封圈，是维持IP67的关键件。

触点与绝缘支撑

触点基材为黄铜，表面镀金，降低接触电阻并抗氧化；绝缘支撑为TPU+GF黑色材料，玻纤增强后尺寸稳定、刚性好，插针在反复插拔中不偏移。装配后逐只做导通与密封检查，保证同批一致性。

防护与可靠性

IP67的密封路径

出线式靠注塑包覆与端口密封圈两处；插座式多一道总线插头与插座的端面密封。三处都到位才达到IP67，任何一处松动，水汽都会从最薄弱的接口进入。未使用的输出口应保留防尘帽。

温度、油污与清洗

使用环境温度-25~+85℃。TPU护套与氟橡胶密封圈对切削液、液压油耐受较好；强溶剂与高温清洗剂会加速老化，介质种类应在订货时说明，必要时调整护套与密封圈配置。

电气指标与抗振

接触电阻≤5mΩ、绝缘电阻≥100MΩ，保证多路并联时信号不被压降淹没。出线式的振动风险在出线根部，需加固定卡扣；插座式需确认插头旋紧，防止长期振动下松动。

安装与接线

出线式安装要点

先固定盒体，再整理电缆。出线根部留出自然弯曲半径，用扎带或卡扣把电缆固定在支架上，让拉力由固定点承担，避免反复作用在注塑出线口。

插座式安装要点

总线插头旋紧前确认密封圈在位、端面无异物；拧紧后轻拉电缆确认不脱开。需要经常拔插的工位，建议选预制带电缆插头，避免现场接线长度与屏蔽处理不一致。

端口分配与上电检查

按图纸逐口分配并记录编号，同一盒不混用两种公共端电位。上电前测公共端电位与传感器极性是否一致、逐口测电源脚与公共脚无短路，再逐只触发观察灯态与PLC输入。

选型对照

两种结构对照

口数与位数

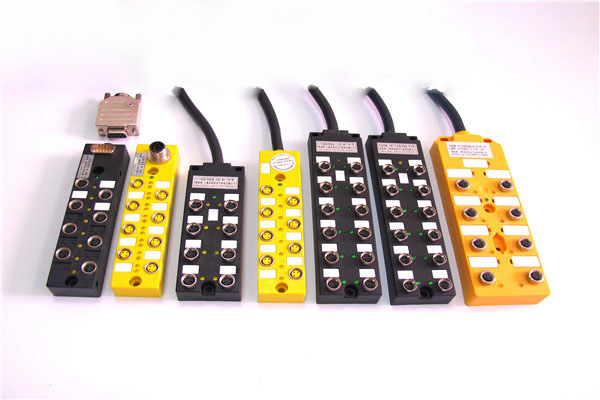

常见4口、6口、8口，公司M8系列另有12位规格。按工位实际点数就近取整，留一至两个备用口即可；点位数长期稳定的小型专机，4口更经济。

线长、颜色与配件

出线式电缆常规2米、5米、10米，也可定制；壳体有黄色、黑色、灰色、透明等，电缆常见黑色与黄色。配套M8/M12插头、Y形与T形转接器可一并供货。

典型应用与常见问题

机床与专用设备

专机内部传感器集中在夹具与滑台附近，出线式可贴着护罩安装，一根总线回柜；调试阶段若需频繁改动，可在同一台设备上改用插座式，输出连接线不变。

输送线与包装工位

输送线的挡停、到位、料满检测沿段分布，8口盒集中一个区段可减少回柜线缆；包装机护罩内空间窄，4口盒更易布置，检修时按灯态定位故障口。

问：两种结构能否互换安装？答：可以。输出端与端口定义一致，盒体外形与总线入口不同；互换时需重新确认安装空间与总线电缆长度／插头配置。

问：插座式的总线插头用什么规格？答：配M8×1、A-CODE插头，可选预制带电缆或现场自接线形式。预制款密封与应力释放已在出厂完成，更适合批量设备。

问：公共端接错会有什么现象？答：整盒端口指示灯不亮或信号异常，PLC读不到输入，但传感器自身电源指示正常。先量公共端是0V还是+24V，再对照传感器极性。

问：端口灯亮但PLC无信号？答：灯只反映端口回路电流。依次查信号线是否接到对应输入点、PLC输入公共端极性、总线电缆信号芯压接，三者排除后再怀疑模块。

问：冲洗后偶发误动作怎么处理？答：断电吹干，检查各端口与总线插头是否旋紧、防尘帽是否遗失，复测绝缘电阻；低于100MΩ应更换。反复出现时需调整安装位置，避免直淋与积水。

包装、定制与供货

产品单独装袋入箱，输出口带防尘帽；出线式电缆盘绕时避免根部受力，插座式插头单独保护端面。存放应避开阳光直射与高温，库存超过一年时上线前复测绝缘电阻。

该系列自2007年上市，已服务600家以上客户。可按客户要求定制结构形式、口数、通道、出线长度、壳体与电缆颜色、端口标识，配套插头与Y形、T形转接器可一并供货。

订货时请说明使用结构、端口数量、公共端极性、单双通道、线长或插头形式、介质与安装空间，便于一次确认，减少现场变更。
