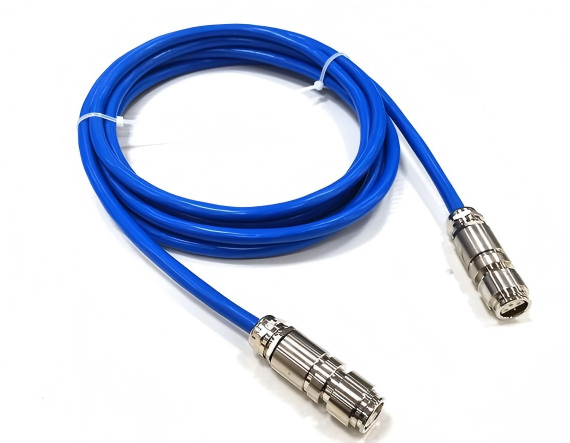

矿用以太网3针3孔插头_百兆双端预制蓝色电缆

3针3孔软线连接器（网络+电源）又称矿用以太网插头，是上海科迎法电气专为煤矿井下电液控制系统智能化升级研发的百兆网络与电源共用型矿用连接器。双端预制软线护套线3针3孔插头主要用于电液控制系统中设备与设备之间的连接，一根连接线同时解决网络数据传输和设备供电问题，可减少井下布线数量和安装工作量。

预制硫化成型电缆采用矿用专用蓝色电缆，电缆内部为2x20AWG加5类屏蔽两线结构，外被蓝色，长度可根据需要生产：0.5米、1米、2米、5米等。产品外型可根据用户实际需要定制，主要适用于郑煤机系统、EEP系统等主流电液控制系统，具有抗EMC和阻燃特性，密封性好，可在环境条件最恶劣的区域可靠工作。安标号MIA200363，安标型号LCYVB-6。

产品定位与核心优势

网络与电源一线双用

产品最大的特点是百兆网络与电源共用，一根连接线同时承载百兆以太网数据传输和设备供电两个功能。相比传统的网线加电源线两根线方案，一体化连接器大幅减少布线数量，节省安装空间，降低材料和人工成本，特别适合煤矿井下空间有限、布线困难的场景，是综采工作面智能化、网络化建设的连接方案。

2x20AWG与五类屏蔽复合

电缆为复合结构：2x20AWG电源线负责3.0A电流的设备供电，5类屏蔽双绞线负责百兆以太网数据传输，两部分在同一护套内集成。屏蔽层有效抵抗井下变频器、电机、大功率设备产生的电磁辐射，使网络数据在强干扰环境下仍能稳定传输。外被为矿用专用蓝色护套，阻燃、耐油、耐磨、抗老化，适应井下恶劣工况。

双端预制快速更换

两端均为工厂预制好的3针3孔矿用插头，用户无需现场焊接、压接或组装，直接插拔使用。井下更换时只需松开锁紧螺母、拔下旧线、插上新线、拧紧螺母，几分钟即可完成，大幅减少停产维护时间。预制方式把线序、屏蔽连接与尾部密封固定在工厂工序上，现场不需要专用工具和硫化设备。

结构组成

胡默尔接头SW22

矿用插头采用胡默尔（Hummel）接头结构，转接头为镀镍铜材质，规格SW22，对边尺寸22mm，配合O型圈密封与锁紧螺母。转接头保证连接的同轴度和机械强度，O型圈提供插合后的径向界面密封，锁紧螺母通过螺纹锁紧确保连接牢固不松动。该结构在液压支架频繁移动、振动和冲击的工况下仍能保持稳定连接，锁紧到位有明确的手感与声音反馈。

三针三孔混合防误插

插头采用3针3孔混合芯位布局，插针与插孔在同一连接器上集成。这种设计具有天然的防误插功能：方向反了针与针对不上、孔与孔对不上，根本插不进去，从物理结构上杜绝接反，避免因接反而导致的设备损坏和安全事故。接触件采用优质铜合金镀金处理，导电性能好、接触电阻低、耐腐蚀、插拔寿命长。

硫化成型尾部密封

电缆与插头尾部采用高温硫化工艺一体融合，电缆外护套与插头尾部橡胶密封料在高温下形成无缝、无间隙的整体密封。这种连接方式比传统压接密封、灌胶密封更可靠，防水性能更好，机械强度更高，能承受较大拉力而不脱落、不进水。插合界面另有O型圈密封，两道密封共同保证IP67。

双层屏蔽抗干扰

产品具有完善的双层屏蔽结构：第一层是内部网络双绞线的屏蔽层，保证差分信号不受同一护套内电源线的干扰；第二层是电缆整体屏蔽层与两端金属插头壳体，对接后形成360度全封闭屏蔽通道，抵抗外部电磁干扰。双层屏蔽使电源与网络共存于一根电缆时，百兆数据仍能保持低误码率。

关键参数与规格表

下表为3针3孔软线连接器（网络+电源）的完整技术参数。10/100Mbps自适应、36.0VDC、3.0A以及三项分布参数是选型时最需要核对的电气指标，接头规格与电缆结构则决定现场安装方式。

电气与网络指标

以太网性能为10/100Mbps自适应，可根据对端设备自动协商速率；最大工作电压36.0VDC、最大工作电流3.0A，可同时满足网络模块与中小功率设备的供电需求。连接器直流电阻≤12.8Ω/km、分布电容≤0.06μF/km、分布电感≤0.8mH/km，三项参数影响供电压降、信号衰减与本安回路能量核算，长距离使用时应按线长累积计算。

机械与认证信息

接头为胡默尔结构，转接头规格SW22、对边尺寸22mm，现场用对应扳手拧紧锁紧螺母即可。壳体铜合金镀镍、接触件铜合金镀金、密封材料耐油阻燃橡胶，配合O型圈与尾部硫化实现IP67。安标型号LCYVB-6、安标号MIA200363，环保符合RoHS与CE，企业通过ISO9001质量体系认证，包装为1PCS整件包装。

电缆结构与制造工艺

复合电缆分层结构

电缆内部由三部分组成：电源部分为2芯20AWG铜线，对应电源正、负与地；网络部分为5类屏蔽双绞线，对应百兆以太网差分信号对；外护套为矿用专用蓝色阻燃耐油材料。电源与网络在同一护套内并行，通过分层布置与各自屏蔽减少串扰，既节省布线空间，又保持两类信号的独立性。

屏蔽与接地处理

网络双绞线自身带屏蔽层，抵御同一护套内电源线的近端干扰；电缆整体屏蔽层与两端金属壳体、镀镍铜转接头连通，插合后形成360度屏蔽通道。6号芯定义为以太网屏蔽或地，与屏蔽层共同构成接地路径。现场布线时网络线应远离动力电缆，避免长距离平行敷设，屏蔽效果才能充分发挥。

硫化工序与出厂检测

生产流程包括接触件加工与镀金、插头与胡默尔接头装配、电源与网络线序连接、屏蔽层处理、尾部硫化成型、O型圈装配、通断与网络测试、外观与长度复检。硫化温度、压力和时间决定尾部密封质量；屏蔽层连接质量决定抗干扰效果。出厂前逐根核对线序、绝缘、通断与外观，确保两端对称、插上即用。

防护与可靠性

IP67全密封结构

插合界面由O型圈形成径向密封，尾部由硫化成型形成整体密封，两道密封分别封住插合面与尾部两个进水路径，使连接器达到IP67：完全防尘，可防短时浸水。井下潮湿、积水、煤尘、油污环境中长期使用不进水、不短路，网络通信稳定可靠。密封效果依赖O型圈完好与锁紧螺母到位，检修时应同时检查这两处。

抗振动与连接牢固

胡默尔接头的螺纹锁紧配合O型圈压紧，使插合面在支架移架、推溜等振动与冲击下保持贴合，不会因振动松脱，网络不中断、电源不掉线。镀镍铜转接头提供足够的螺纹强度，反复拆装不易滑扣。现场仍应合理固定电缆，避免插头本体长期承受电缆自重与摆动拉力。

耐油阻燃与抗老化

蓝色护套与密封件采用耐油阻燃橡胶，长期接触液压油、乳化液不易溶胀发硬，阻燃性能符合煤矿要求，离火即熄。护套具备耐磨、抗老化性能，适应井下拖拽与弯曲；但应避免尖锐物切割、长时间碾压与过度弯曲，最小弯曲半径不应小于电缆直径的10倍。

芯位定义与接线

插孔端电源回路

插孔端承担电源回路：1号芯为插孔，对应电源正（+）；2号芯为插孔，对应电源负（-）；3号芯为插孔，对应电源地或屏蔽地。电源三芯集中布置，与2x20AWG电源线对应，接线时按编号核对极性，避免反接。3.0A的供电能力可覆盖工作面常见的控制器、传感器与网络设备。

插针端以太网回路

插针端承担以太网回路：4号芯为插针，对应以太网信号正（TX+）；5号芯为插针，对应以太网信号负（TX-）；6号芯为插针，对应以太网屏蔽或地。信号对与屏蔽地成组，配合5类屏蔽双绞线与整体屏蔽层，构成完整的百兆传输通道。两端插头对称、针孔互补，A端插孔对应B端插针，一一对应不会接反。

对接步骤与注意

使用前确认设备断电，严禁带电插拔；取下保护盖，对准防误插键槽沿轴向缓慢插入；插到底后用扳手拧紧SW22锁紧螺母，确保连接牢固、密封到位；两端连接完成后检查无误方可通电。不得强行拉扯电缆拔出插头，应先松开锁紧螺母再沿轴向拔出；电缆应合理固定，避免长期承受拉力或反复弯曲疲劳。

安装与维护

安装前检查

（1）检查插头外观是否完好，壳体有无变形、裂纹、磕碰损伤；（2）检查两端接触件是否清洁，有无氧化、变形、异物堵塞；（3）检查电缆护套是否完好，有无破损、划伤、鼓包、挤压痕迹；（4）检查电缆与插头的硫化连接处是否完好，有无开裂、松脱、鼓泡；（5）核对产品型号、规格、长度是否符合使用要求。

插拔与锁紧操作

（1）确认待连接的两端设备均处于断电状态；（2）取下两端插头保护盖（如有）；（3）对准防误插键槽方向，将A端插头沿轴向缓慢插入设备插座；（4）插到底后用扳手拧紧锁紧螺母，确保连接牢固、密封到位；（5）以同样方法连接B端插头；（6）两端连接完成后检查确认无误，方可通电使用。

维护与网络测试

（1）定期检查连接状态，发现松动及时紧固；（2）定期用无水乙醇擦拭接触件表面，防止氧化影响接触与网络质量；（3）定期检查电缆护套和硫化连接处，发现老化、破损、开裂、鼓泡及时更换；（4）定期检测丢包率、延迟、速率等指标，确认通信正常；（5）长期不用时盖上保护盖，存放在干燥、清洁、阴凉、无腐蚀性气体的环境中；（6）建立使用台账，记录位置、时间、检测结果与更换情况。

选型对照

与8孔软线版的差异

8孔软线版为8芯全孔、CAT5E结构，百兆稳定、短距离最大可达千兆，适合多路信号或高速网络，但供电能力为0.2A，主要用于信号与网络。本页3针3孔版本为3针3孔混合结构，百兆网络与3.0A电源共用，一根线同时解决通信与供电，适合支架控制器、传感器等需要就地取电的设备；两者芯数、接口与用途不同，不能互插。

与钢丝编织版的差异

钢丝编织版同样为3针3孔、百兆网络加电源共用，但电缆为10#防爆双层钢丝编织蓝色胶管，配钢编管转接头与不锈钢扣件，抗拉、抗挤压能力更强，适合移动频繁、受力较大的采煤机与刮板输送机。本页软线版护套轻便、柔软、成本更低，适合固定或半固定安装的支架控制器、传感器与交换机连接。按设备是否频繁移动、电缆是否长期受拉来区分即可。

应用场景与常见问题

3针3孔矿用以太网插头适用于煤矿井下有甲烷及煤尘爆炸危险的场所，广泛应用于液压支架电液控制系统及各类矿用设备的网络化连接，典型场景包括以下五类。

支架控制器网络级联：在智能化综采工作面，液压支架控制器之间需要通过以太网级联组网，实现支架间的数据交互、联动控制和协调动作。矿用以太网插头作为支架间的标准网络连接线，一根线同时解决通信和供电，布线简洁、连接可靠。

控制器与井下交换机连接：支架控制器或区域控制器与井下工业以太网交换机之间，由该连接器提供百兆通信链路，同时为远端设备供电。本安型设计确保瓦斯环境下安全联网，为工作面综合自动化系统提供网络接入。

智能传感器网络接入：高清摄像仪、激光雷达、智能倾角传感器、无线基站、人员定位分站等设备的网络接入与供电。传统方案需布网线加电源线两根线，使用该连接器只需一根，减少布线工作量与材料成本，安装维护更简便。

郑煤机与EEP系统配套替换：产品规格和性能兼容郑煤机系统、EEP系统等主流电液控制系统的网络接口要求，可直接替换原装网络连接线。出厂前经过兼容性与通信稳定性测试，即插即用、通信稳定，适合备件替换与日常维护。

工作面智能化升级改造：在老旧工作面改造项目中，该连接器可快速为现有设备增加网络通信功能，无需大规模更换设备和重新布线，改造成本低、周期短，是智能化升级中性价比高的连接方案。

Q1：矿用以太网插头与普通工业网线有什么区别？一是防爆等级不同，矿用产品为Exibl本安型，可在瓦斯环境使用，普通工业网线没有防爆认证；二是防护等级不同，矿用产品为IP67全密封，普通网线一般只有IP20~IP40；三是机械强度不同，矿用采用金属壳体与硫化密封，抗振动、抗冲击、抗拉扯；四是阻燃与抗EMC要求不同，矿用电缆要求更高。

Q2：百兆网络与电源共用，电源会不会干扰网络信号？不会。设计上采取了多重措施：网络信号使用屏蔽双绞线传输，差分信号本身抗共模干扰；网络线与电源线之间有屏蔽层隔离，减少串扰；两端金属壳体对接后形成360度屏蔽通道；产品经过EMC与通信稳定性测试，额定工况下百兆传输稳定、误码率低。

Q3：3针3孔怎么传百兆以太网，普通百兆不是需要4对线8芯吗？该产品利用3芯（差分信号对加屏蔽地）实现100BASE-TX的基本传输功能，百兆标准中数据传输主要用到2对差分线，矿用场景下通过优化设计在更少芯数上实现百兆传输，设备端由内部电路完成完整的以太网物理层处理。对用户而言，接入配套矿用插座即可联网使用。

Q4：插头与插座是否配套，可以单买吗？矿用以太网插头与矿用以太网插座是配套的一对产品，插头带电缆，插座安装在设备面板上。两者可成套采购，也可单独采购：设备配套时采购插座加插头，备件更换时只替换损坏部分。科迎法同时生产全系列插头与插座，规格匹配、品质一致。

Q5：矿用蓝色网线最远能传多少米？百兆传输距离受电缆质量、屏蔽效果、电磁环境、接头数量影响。理想条件下标准5类屏蔽线百兆传输约100米，考虑井下干扰与连接器插损，建议单根控制在80米以内。需要更远距离时，可在中间增加本安型交换机中继，或采用矿用光端机加光纤方案，也可降低速率换取更远距离。

包装与定制：产品按1PCS整件包装，电缆盘绕保持足够弯曲半径，运输防雨防潮。标准长度0.5米、1米、2米、5米，其他长度及外型、特殊规格可按用户需要定制；订货时请提供设备型号、接口芯位、使用长度与工况，便于核对选型与备货比例。
