M12 总线分线盒 直接出线式 黑色

产品定位与核心优势

M12总线分线盒（8位直接出线式，黑色）是上海科迎法电气科技有限公司自行设计、研发、生产的I/O信号集中分配设备。产品采用标准M12插座连接螺纹式接口，将接入的一条电源或数据信号通过分流转换，输出多条电流或数据信号，实现一进多出的信号集中分配。

自动化产线上传感器与执行器沿工位密集分布，逐根敷设电缆会让干线数量、端子占用与故障点成倍增加。分线盒把同一区域的八路信号收拢到一个节点，主电缆只走一根，现场配线简化为点到盒、盒到柜。

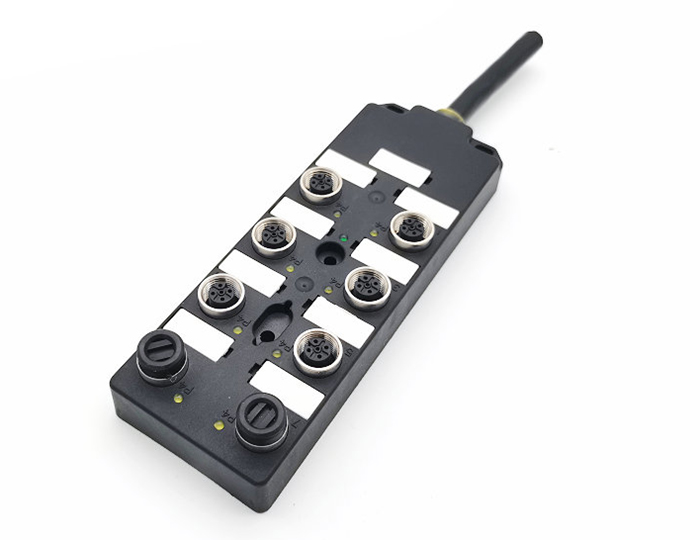

本款为8位、直接出线式、黑色壳体，支持PNP与NPN信号任选，出线长度可按需定制，适用于安装后不需要频繁拆装总线电缆的固定场合，广泛应用于汽车制造、机器人、物流设备、工程机械、自动化产线等领域，可替代进口同类产品。

黑色外壳的现场辨识价值

深色壳体的耐污表现

黑色属于低明度、低反光的配色。焊装、机加工、铸造、打磨会产生焊渣、切削液、油雾与粉尘，浅色壳体更易显现污渍与划痕，深色壳体则把痕迹压在视觉底层，长期使用后外观衰减不明显。壳体为高强度阻燃工程塑料，表面不易吸附油污。

颜色编码与产线管理

颜色在车间承担识别功能。同一线体常并存多种接口与信号类型的分线盒，黑色多用于通用I/O分配，黄色用于需要高可见度的位置，灰色与透明用于区分区域。检修人员可凭壳体颜色先判断盒体属性，无需解线与查图。

可选颜色与替换逻辑

科迎法以黑色为标准色，黄色、灰色、透明可按项目选配；电缆护套有黑色、黄色等可选。颜色不改变接口规格、内部线路与防护等级。备件替换时先核对位数、信号类型、通道类型与出线方式，再核对颜色；现场有颜色管理规范的可指定色号或提供样板比对。

结构组成与工作原理

M12螺纹插座与触点

分线盒由壳体、8个M12插座、内部线路板、总线电缆与指示电路组成。插座按固定节距排列在壳体出线面，外部为M12螺纹，与带插头的传感器线缆旋合后形成机械锁紧与密封压合。触点以铜合金为基体并做镀金处理，插孔为簧片式结构，依靠簧片弹性维持接触压力，多次插拔后仍能保持稳定的接触电阻。

一体注塑的出线结构

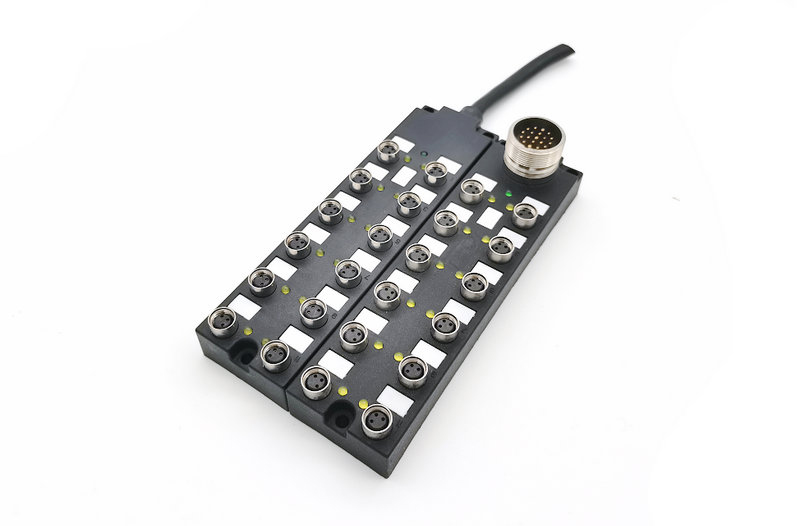

直接出线式指总线电缆从壳体内部引出，与壳体一体注塑成型，尾端没有可拆卸的插接面。相比插座式少了一个总线插头环节：密封路径更短，松脱与进水的位置更少。代价是电缆与盒体成为整体，换线需连盒更换，更适合固定安装、长期不拆的总线节点。

内部汇流与LED指示

内部线路板把8路输出端口与总线电缆的电源、公共端和信号线按PNP或NPN的Common方式连通。单通道每个端口取一个信号，双通道每个端口取两个信号，用于同一工位需要两路独立输入或一个传感器带两路输出的场合。每个输出端口配有独立LED指示灯，哪一路有信号动作，对应端口即点亮，现场无需拆线即可判断传感器是否工作、线缆是否接错。

关键参数与规格表

下表为本款产品的标准规格，端口数量、信号类型、通道类型、出线长度与颜色可在订货时指定。

表中未列出的参数，如电缆外被材料、芯线截面与接入方式，随所配电缆规格变化，选型时按现场电源容量、走线长度与弯折条件确认，不以固定值套用。

材料、工艺与防护可靠性

阻燃工程塑料壳体

壳体选用高强度阻燃工程塑料，兼顾机械强度、绝缘性能与成型精度。阻燃意义在于焊接、切割等有火花与高温颗粒的工位，壳体即使接触飞溅物也不会持续燃烧；高强度则保证螺纹插座在反复旋合、插头侧向受力时不发生变形，避免密封面因壳体蠕变而失效。

铜合金镀金触点

触点以铜合金为基体，表面镀金。铜合金提供弹性与导电性，镀金层降低接触电阻并抑制氧化，使端口在潮湿、含硫或含油雾的环境中仍能保持低而稳定的接触电阻。对于微安级或低电平信号，接触界面的稳定性直接决定信号是否被误判，镀金是这类场合的基本工艺。

注塑与装配控制

壳体注塑控制壁厚均匀性与螺纹部位的致密度，避免缩孔成为渗水通道；总线电缆与壳体一体注塑时，模具温度、注塑压力与冷却时间决定护套与壳体的结合强度。装配环节按端口编号核对线路板与插座的对应关系，避免错位；出厂前对每路做通断与指示检查，确认LED与端口一一对应。

IP67密封路径

IP67的实现依靠三条密封路径：插座与插头旋合处的密封面、壳体与出线护套的一体注塑结合面、以及未使用端口的防护。直接出线式把第三条与第二条合并，减少了可渗水的插接界面。防护效果的前提是插头旋紧到位，若仅旋半圈，密封面未压合，防尘防水能力会明显下降。

耐油污与耐候

防尘、防水、防油污的能力使分线盒可安装在机加工设备内侧、清洗工位附近与防护罩下。长期受温度变化与紫外线照射时，壳体颜色可能出现轻微色差，不影响结构强度与密封；若有强酸碱或溶剂直接冲刷，订货时应说明介质，另行确认材料适配性。

安装、接线与屏蔽接地

安装位置与固定

分线盒通常固定在设备机架、线体侧板或防护罩内侧。安装面应平整并有足够刚度，固定方式可选支架、卡扣或螺栓。位置要为8个端口预留插拔空间与弯曲半径，避免插头被相邻结构顶住，长期受力会使密封面偏斜。

端口接线与屏蔽

端口侧以M12插头压接或预制电缆接入，插头旋入后应旋紧至螺纹到位。总线电缆的屏蔽层按现场等电位要求处理，屏蔽未端接或端接不良时，变频器、伺服与焊接设备产生的干扰会沿电缆耦合进信号回路，表现为信号抖动或误触发。屏蔽处理应在控制柜侧与盒体侧统一规划，不宜只在其中一端随意悬空。

通电前检查

通电前核对三项：电源极性与电压等级是否与铭牌一致；PNP/NPN类型是否与PLC公共端接法一致；未用端口是否已有防护。随后逐路触发传感器，确认LED位置与程序点位对应。某一路不亮时，先用已知良好的传感器替换验证，再查插头旋合与芯线压接。

出线方式与配套连接器选型

直接出线式的适用面

当总线节点位置确定、线缆走向不再改变，且现场存在冷却液、清洗水或粉尘时，直接出线式更稳妥。少一个插头意味着少一处可能松动的连接、少一次装配工序，也少一个备件品类。本页8位黑色直出线产品即按这一场景设计。

插座式的适用面

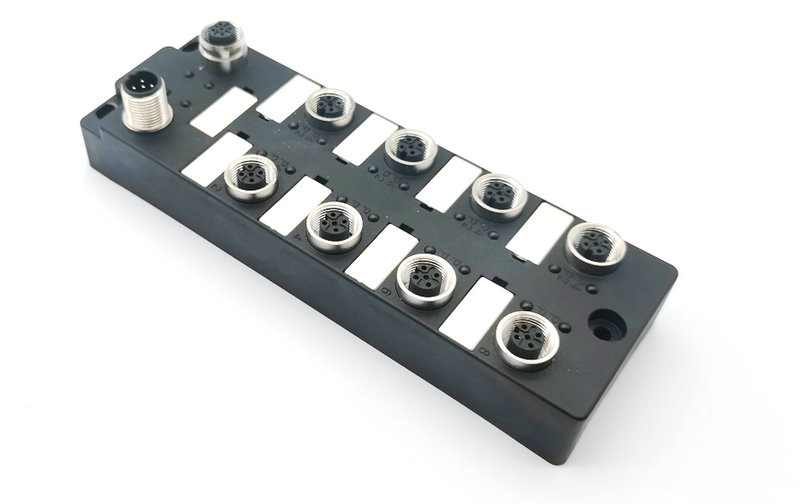

当设备需要分段调试、总线电缆可能因改造而更换，或同一批设备出厂时线缆长度尚未确定，插座式更灵活。盒体本体带M12总线插座，插头另行选配：可选直接预制带电缆的形式，长度任选；也可选不带电缆的现场接线式，由用户按现场长度自行接线。

直头、弯头与转接件

配套M12连接器插头规格齐全，有直头与90度弯头两种结构：直头适合端口正前方有操作空间的位置，弯头适合贴边安装、走线需立即转向的位置。Y形、T形转接器现货供应，用于一个端口引出两路信号或扩展节点。选配时注意针孔数与编码方式一致，避免强行旋入损伤触点。

典型应用场景

汽车焊装与机器人

焊装线工位密集、传感器数量多，夹具到位、工件检测、安全门状态等信号集中在工位附近。分线盒把8路信号收拢到夹具侧板或围栏内侧，主电缆只引至线体干线。机器人末端执行器的夹爪、真空与检测信号同样适合就近汇集，降低末端走线重量。

物流输送与包装设备

输送线沿线的光电、接近传感器可按段汇集，某段检修时只影响本地节点。包装设备各工位动作信号集中到盒体，柜内端子数量随之减少，也便于按工位分段排查。

常见问题与排查

8位不够用，能否选4位或更多？标准产品有8位与4位两种，端口数量可按项目定制。点位多于8个时通常按区域拆成两个节点，单点故障影响面更小，布线也更短。

PNP与NPN怎么确定？看PLC输入模块的公共端接法：公共端接负极、输入接受正信号的为PNP；公共端接正极、输入被拉低触发的为NPN。分线盒内部Common类型必须与控制端一致，混用会出现信号反相或全无输入。

出线长度能否现场修改？直接出线式的电缆与壳体一体注塑，出厂长度即为最终长度，现场不宜剪断重接，否则会破坏护套与壳体的结合面。长度应在订货时按安装点到控制柜的实际距离确定，并预留弯曲与检修余量。

某一端口LED不亮，如何快速定位？先用已知良好的传感器替换验证，排除传感器本身；再检查插头是否旋紧、芯线是否压接牢固；最后核对程序点位与端口编号是否对应。若多路同时不亮，优先检查总线电缆的电源与公共端。

黑色与黄色壳体在性能上有差别吗？没有。颜色只影响外观识别与污渍显现程度，壳体材料、阻燃等级、接口规格与防护等级一致。选择依据是车间颜色管理规范与安装位置的可见性要求。

能否直接替代进口同类产品？接口按标准M12螺纹与常见针位定义设计，端口数量、信号类型与出线方式可按原设备配置对应。替换前需核对原产品的针位定义、Common类型与电缆长度，确认后方可整批替换。

质量认证、包装与定制

体系与认证

公司通过TS16949汽车行业质量体系认证及ISO9001:2015质量体系认证，产品符合ROHS环保指令要求，通过CE/LVD、CE/EMC、IP67第三方认证，覆盖电气安全、电磁兼容与防护等级，便于配套出口设备与整车项目。

包装与出货

出厂采用独立包装后装箱，端口加装保护，避免运输与仓储中插孔进尘或受挤压。外箱标注型号、位数、信号类型、出线长度与数量，便于入库核对。仓储应避免长期日晒与积水浸泡，堆放高度以不压伤电缆护套为限。

定制范围

现有4位、8位标准产品，同时接受客户特殊定制，交货期快。可定制项包括端口数量（4位、8位或非标）、信号类型（PNP/NPN）、通道类型（单通道/双通道）、出线方式（直接出线式/插座式）、出线长度（2米/5米/10米或任选）、壳体颜色（黑色、黄色、灰色、透明等）、电缆颜色与材质。定制时提供端口定义、接线图与安装位置。
