3针3孔软线连接器，又称矿用插头连接线，是科迎法电气专为煤矿井下电液控制系统研发的双端预制矿用连接器产品。该产品主要适用于电液控制系统中设备与设备连接作用，两端均为3针3孔矿用插头，中间连接矿用专用蓝色电缆，实现设备之间的快速插拔连接。科迎法预制硫化成型电缆采用矿用专用蓝色电缆，长度可根据需要生产：0.5米、1米、2米、5米等。本产品外型可以根据用户实际需要定制，主要适用于郑煤机系统、EEP系统等。本产品具有抗EMC和阻燃特性，密封性好，可在环境条件最恶劣的区域可靠工作。安标号：MIA200363。

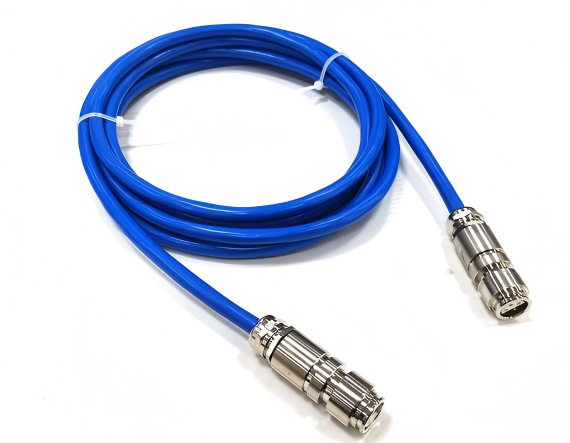

3针3孔矿用插头软线连接器_双端预制蓝色电缆Exibl本安型IP67矿用连接线
3针3孔矿用插头软线连接器有两个版本：普通信号+电源版本和百兆网络+电源版本。普通版本主要用于设备间的信号传输和电源供电连接；网络版本符合百兆与电源共用，内置百兆以太网传输功能，电缆采用2x20AWG+5类屏蔽两线结构，外被蓝色，同时承载网络数据和电源供电。两个版本防爆等级均为Exibl本安型，防护等级IP67，最大工作电压36.0VDC，最大工作电流3.0A。产品安标型号LCYVB-6，符合RoHS环保CE指令，上海科迎法电气科技有限公司通过了ISO9001质量体系认证，品质可靠。
一、矿用插头产品性能特点
1. 双端预制设计，即插即用快速连接
3针3孔矿用插头软线连接器采用双端预制一体化设计，两端均为预制好的3针3孔矿用插头，中间连接矿用蓝色电缆。用户无需现场焊接或组装，只需将两端插头分别插入对应设备的插座即可完成连接，即插即用，安装效率高，特别适合井下现场快速安装和更换。双端插头采用对称设计，两端接口规格一致，不分方向，使用更便捷。
2. Exibl本安型防爆，煤矿井下安全使用
矿用连接器防爆等级为Exibl本安型，符合GB3836.4本安型防爆标准，适用于煤矿井下I类爆炸性气体环境（甲烷、煤尘）。通过本质安全电路设计，限制电路能量在安全范围内，即使发生短路或故障也不会产生足以引燃瓦斯和煤尘的电火花或热效应。产品持有MA安标证书（安标号MIA200363），安标型号LCYVB-6，资质齐全，可在煤矿井下安全使用。
3. IP67防护等级，全密封适应恶劣环境
矿用插头软线连接器防护等级达到IP67，完全防尘且可防短时浸水。两端插头均采用多级密封结构，包括插合界面密封和尾部电缆密封。电缆与插头采用硫化成型工艺一体连接，从根本上解决了尾部进水问题。整根连接线在井下潮湿、积水、煤尘、油污等恶劣环境中长期使用不进水、不短路，可靠性极高。
4. 矿用专用蓝色电缆，阻燃抗EMC
电缆采用矿用专用蓝色护套电缆，具有优良的阻燃性能和抗EMC电磁兼容性能。阻燃特性确保在意外情况下不会成为燃烧蔓延的通道，离火即熄，符合煤矿安全要求。抗EMC性能保证在井下复杂电磁环境中信号传输稳定，不受周边大功率设备和变频器的干扰。普通版本采用标准矿用控制电缆，网络版本采用2x20AWG+5类屏蔽两线结构，外被蓝色，兼顾网络传输质量和机械强度。
5. 3针3孔混合结构，防误插连接可靠
矿用插头采用3针3孔混合芯位布局，一端为3针+3孔，另一端对应为3孔+3针，对接时针孔对应。这种设计具有天然的防误插功能——方向反了插不进去，避免了因接反而导致的设备损坏和安全隐患。同时针孔混合结构对接时有导向作用，插合更顺畅、接触更可靠。接触件采用优质铜合金镀金处理，导电性能好、接触电阻低、耐腐蚀、插拔寿命长。
6. 胡默尔接头结构，连接牢固抗振动
矿用插头采用胡默尔（Hummel）接头结构，转接头镀镍铜材质，SW22规格，配合O型圈密封和锁紧螺母，连接牢固可靠。这种结构在液压支架频繁移动和振动的工况下仍能保持稳定连接，不会因振动而松脱。锁紧到位有明确的手感反馈，便于井下操作人员确认连接状态。
7. 多规格多版本可选，支持全参数定制
3针3孔矿用插头软线连接器提供多种规格选择：功能上有普通信号+电源版和百兆网络+电源版；电缆长度有0.5米、1米、2米、5米等标准规格，其他长度也可定制；产品外型可根据用户实际需要定制。可完全适配郑煤机系统、EEP系统等主流电液控制系统，也可根据特殊设备要求定制开发。
二、矿用连接器技术参数
| 参数项目 | 技术指标 |
|---|---|
| 产品名称 | 3 针 3 孔软线连接器（矿用插头连接线） |
| 产品类型 | 双端预制矿用连接器 |
| 产品版本 | 普通信号 + 电源版 / 百兆网络 + 电源版 |
| 芯数规格 | 3 针 3 孔（两端均为 3 针 3 孔插头） |
| 防爆等级 | Exibl（本安型） |
| 防护等级 | IP67（防尘防水） |
| 最大工作电压 | 36.0VDC |
| 最大工作电流 | 3.0A |
| 连接器直流电阻 | ≤12.8Ω/km |
| 连接器分布电容 | ≤0.06μF/km |
| 连接器分布电感 | ≤0.8mH/km |
| 电缆颜色 | 矿用专用蓝色 |
| 电缆结构（普通版） | 矿用控制电缆 |
| 电缆结构（网络版） | 2x20AWG+5 类屏蔽两线，外被蓝色 |
| 网络性能（网络版） | 百兆（100Mbps）+ 电源共用 |
| 接头结构 | 胡默尔接头（SW22，镀镍铜转接头） |
| 密封方式 | O 型圈密封 + 硫化成型 |
| 接触件材料 | 铜合金镀金 |
| 壳体材料 | 铜合金镀镍 |
| 密封材料 | 耐油阻燃橡胶 |
| 预制电缆长度 | 0.5 米、1 米、2 米、5 米（标准），其他长度可选 |
| 安标型号 | LCYVB-6 |
| 安标号 | MIA200363 |
| 环保认证 | RoHS、CE |
| 质量体系 | ISO9001 |
| 产品包装 | 1PCS 适宜整件包装 |
| 产品外观 | 无明显受伤，无受潮变色 |
| 适用系统 | 郑煤机系统、EEP 系统等主流电液控制系统 |
| 定制范围 | 电缆长度、产品外型、功能版本均可定制 |
三、矿用插头芯位定义与接线说明
3针3孔矿用插头采用3针3孔混合芯位设计，两端对称分布，芯位定义如下：
A端（插头1）：
1号芯——插孔——红色/电源+
2号芯——插孔——蓝色/电源-
3号芯——插孔——白色/信号地
4号芯——插针——黑色/信号+
5号芯——插针——灰色/信号-
6号芯——插针——绿色/屏蔽/地
B端（插头2）：
与A端对应，针孔互补，即A端的插孔对应B端的插针，A端的插针对应B端的插孔，确保对接时一一对应。
网络版本（百兆网络+电源）说明：
- 3个插孔芯：用于电源传输（正、负、地）
- 3个插针芯：用于百兆以太网信号传输（差分对+屏蔽）
- 电缆内部为2x20AWG电源线+5类屏蔽网线的复合结构
- 支持10/100Mbps以太网通信与电源同步传输
接线注意事项：
1. 本产品为双端预制成品，无需用户现场接线，直接插拔使用即可；
2. 插拔前确认设备断电状态，严禁带电插拔；
3. 对接时注意对准防误插键槽，沿轴向插入，不得强行侧向用力；
4. 确认锁紧螺母拧紧到位，避免因振动导致松脱；
5. 使用前检查电缆和插头外观，如有破损请勿使用。
四、矿用连接器结构组成
1. 两端矿用插头
每根软线连接器两端各有一个3针3孔矿用插头，采用铜合金镀镍壳体，内部装有针孔混合接触件、胡默尔接头、锁紧螺母和密封件。插头为对称设计，两端规格一致，使用时不分方向。插头尾部通过硫化成型与电缆一体连接，保证密封性能和机械强度。
2. 胡默尔接头结构
胡默尔（Hummel）接头是插头的核心连接结构，包括镀镍铜转接头（SW22规格）、O型圈密封件和锁紧螺母。转接头保证了连接的同轴度和机械强度，O型圈提供插合后的界面密封，锁紧螺母确保连接牢固不松动。这种结构在工业和矿业领域应用广泛，可靠性经过长期验证。
3. 矿用蓝色电缆
电缆为矿用专用蓝色护套电缆，具有阻燃、耐油、抗EMC、耐磨等特性。普通版本为多芯控制电缆，网络版本为复合结构电缆（2x20AWG电源线+5类屏蔽网线），外被统一为蓝色矿用护套。电缆柔软性好，便于井下布线和弯曲，同时具有足够的机械强度承受拉扯和踩踏。
4. 硫化成型密封
电缆与插头的连接处采用硫化成型工艺，将电缆外护套与插头尾部的密封胶料高温硫化融合为一体，形成无缝密封结构。这种连接方式比传统的压接或灌封密封更可靠，防水性能更好，机械强度更高，能承受较大的拉力而不脱落。
5. 整体屏蔽结构（网络版）
网络版本的矿用连接器具有完善的屏蔽结构：电缆有屏蔽层，插头壳体为金属材质，对接后形成完整的360°屏蔽通道。有效抵抗井下复杂的电磁干扰，保证百兆以太网数据传输的稳定性和可靠性。
五、矿用插头适用范围与应用场景
3针3孔矿用插头软线连接器适用于煤矿井下有甲烷及煤尘爆炸危险的场所，广泛应用于液压支架电液控制系统及其他矿用设备之间的连接，具体应用场景包括：
1. 支架控制器之间的级联连接
在液压支架电液控制系统中，相邻支架的控制器之间需要级联连接，实现支架间的通信和联动控制。矿用插头软线连接器作为支架间的标准连接线，快速实现相邻支架控制器的信号连接和电源连接，插拔方便，维护简单，是电液控制系统中用量最大的连接线之一。
2. 控制器与功能模块的连接
支架控制器与周边功能模块（如输入输出模块、电源模块、通信网关模块等）之间的连接，矿用插头软线连接器提供可靠的信号和电源传输通道。双端预制设计确保连接一致性，避免现场接线错误，提高系统可靠性。
3. 传感器与控制器的连接
煤矿井下各类传感器（压力传感器、行程传感器、倾角传感器、温度传感器等）与支架控制器或采集模块之间的连接。普通版本适用于模拟量或开关量传感器的信号传输，网络版本适用于智能传感器的以太网数据传输和供电。
4. 设备间网络级联（网络版）
百兆网络+电源版本的矿用连接器，可用于电液控制系统中设备之间的网络级联连接，如支架控制器与交换机之间、交换机与交换机之间的网络连接。一根连接线同时解决网络通信和设备供电问题，减少布线数量，提高系统集成度。
5. 郑煤机/EEP系统配套替换
矿用插头软线连接器的规格和性能完全兼容郑煤机系统、EEP系统等主流电液控制系统，可直接替换原装连接线使用。产品经过严格的兼容性测试，确保通信稳定、连接可靠，是系统备件替换和日常维护的理想选择。
六、矿用连接器选型指南
1. 功能版本选择
首先根据应用需求选择功能版本：如果只需要传输普通信号和电源，选择普通信号+电源版本即可，成本更低；如果需要传输百兆以太网数据同时供电，选择百兆网络+电源版本。两个版本的机械接口尺寸完全一致，但内部电缆结构和功能不同，不可混用。
2. 电缆长度选择
根据设备之间的距离选择合适的电缆长度，标准规格有0.5米、1米、2米、5米等。选择时应留有适当余量，避免电缆过紧导致接头受力，但也不宜过长以免浪费和布线混乱。其他特殊长度（如0.3米、3米、10米等）可在订货时定制。
3. 系统兼容性确认
确认所使用的电液控制系统品牌和型号，科迎法3针3孔矿用插头可兼容郑煤机系统、EEP系统等主流系统。定制前建议确认接口规格和芯位定义是否匹配，确保插上即用。
4. 环境条件确认
确认使用环境的温度、湿度、腐蚀介质、机械强度要求等。本产品标准规格适用于煤矿井下一般环境，如有特殊要求（如极端低温、强腐蚀、强拉力等），请在订货时说明，可选用特殊材料和结构的定制版本。
5. 订购数量与备品建议
矿用插头软线连接器属于易损易耗件，建议根据实际用量适当储备备品。考虑到井下环境恶劣，连接器可能因磕碰、拉扯、老化等原因需要更换，建议按使用量的10%~20%储备备品，确保维护及时。
七、矿用插头安装使用与维护
1. 使用前检查
（1）检查矿用插头外观是否完好，壳体有无变形、裂纹、磕碰损伤；
（2）检查两端插头的接触件是否清洁，有无氧化、变形、异物堵塞；
（3）检查电缆护套是否完好，有无破损、划伤、鼓包；
（4）检查电缆与插头的硫化连接处是否完好，有无开裂、松脱；
（5）核对产品型号、规格、长度是否符合使用要求。
2. 插拔操作步骤
（1）确认设备处于断电状态；
（2）取下插头保护盖（如有）；
（3）对准防误插键槽方向，将插头沿轴向缓慢插入设备插座；
（4）插到底后，拧紧锁紧螺母，确保连接牢固；
（5）两端都连接好后，检查确认无误后方可通电使用。
3. 使用注意事项
（1）严禁带电插拔矿用连接器，以免产生电弧引发安全事故；
（2）插拔时应沿轴向操作，不得侧向用力或晃动，以免损坏插针；
（3）不得强行拉扯电缆拔出插头，应先松开锁紧螺母再拔出；
（4）避免电缆过度弯曲、碾压、拖拽，弯曲半径不应小于规定值；
（5）井下使用必须遵守煤矿安全规程，由持证专业人员操作。
4. 维护保养
（1）定期检查矿用连接器连接状态，发现松动及时紧固；
（2）定期清洁插头接触件表面，使用无水乙醇轻轻擦拭，防止氧化影响接触；
（3）定期检查电缆护套和硫化连接处，发现老化、破损、开裂及时更换；
（4）长期不用时应盖上保护盖，存放在干燥、清洁、无腐蚀性气体的环境中；
（5）建立使用台账，记录使用位置、使用时间、维护更换情况等。
八、矿用连接器常见问题解答
Q1：矿用插头软线连接器和矿用插座有什么区别？怎么搭配使用？
矿用插头和矿用插座是配套使用的一对产品，简单来说就是"公头"和"母头"的关系。矿用插头（软线连接器）是带电缆的、两端都是公头的连接线，用于设备之间的连接；矿用插座是安装在设备面板上的母座，用于设备的对外接口。使用时将矿用插头插入设备面板上的矿用插座中，拧紧锁紧螺母即可完成连接。科迎法同时生产3针3孔矿用插头和矿用插座，规格完全匹配，可以成套采购。
Q2：两端都是3针3孔插头，会不会插反？插反了会怎么样？
不会插反。3针3孔矿用插头采用针孔混合设计，即同一个插头上既有插针又有插孔，对应的插座上也是针孔混合且互补。对接时只有正确的方向才能插入，方向反了针和针对不上、孔和孔对不上，根本插不进去，从物理结构上杜绝了插反的可能。这种设计是矿用连接器的标准安全设计，确保井下使用安全。
Q3：网络版本的矿用连接器和普通版本有什么区别？可以通用吗？
网络版本和普通版本的区别主要在电缆内部结构和功能上：普通版本内部是普通控制电缆，用于传输普通信号和电源；网络版本内部是复合电缆（电源线+5类屏蔽网线），支持百兆以太网+电源共用传输。两个版本的机械接口尺寸（插头大小、螺纹规格、芯位布局）完全一致，可以物理对接，但功能上不建议混用——用普通版的线传网络信号可能不稳定，用网络版的线传普通信号则成本更高。建议根据实际功能需求选择对应版本。
Q4：矿用蓝色电缆和普通电缆有什么不一样？
矿用蓝色电缆是专门为煤矿井下环境设计的专用电缆，相比普通电缆有以下特点：一是阻燃性能好，离火即熄，符合煤矿安全标准；二是抗EMC电磁兼容性能好，屏蔽层能有效抵抗井下复杂电磁干扰；三是耐油耐磨，适应井下液压油、乳化液浸泡和机械摩擦；四是蓝色护套是矿用电缆的标准颜色，便于井下识别和管理。科迎法矿用插头使用的都是矿用专用蓝色电缆，品质有保障。
Q5：矿用连接器的电缆长度可以定制吗？最长能做多少米？
可以定制。科迎法3针3孔矿用插头软线连接器标准长度有0.5米、1米、2米、5米四种，其他长度（如0.3米、3米、10米甚至更长）均可按需定制。但需要注意的是，网络版本的电缆长度不宜过长，百兆以太网的传输距离受网线质量和电磁环境影响，一般建议单根不超过80~100米。如果需要更长距离的连接，建议使用中继设备或光纤方案。普通信号版本的长度限制相对宽松一些，但也要考虑电压降和信号衰减的影响。
