T型、Y型一分二转换器14

产品定位：以现场螺纹为起点的扩展方案

T型与Y型一分二转换器解决的是把一路已经成型的接口分出两路回路的问题：主线已经敷设到位，新增的传感器、执行器或检测点不必再单独开孔走线，只需在原接口处插入转换器即可完成分支。科迎法电气这一系列以 M8、M12、M16、M23 四种连接螺纹为主干，并提供带电缆型与特种转接型，覆盖从紧凑传感器到较大功率回路的常见接口。

这一系列的共同前提是螺纹先行。现场的螺纹规格决定能接哪一档产品，芯数与公母形式决定内部怎么走线，屏蔽与否决定外壳与接地怎么做。把顺序倒过来，先按电气参数选型再回头找螺纹，往往会在安装阶段发现孔位不对、螺纹咬合长度不够，返工成本远高于前期量测。因此本页以安装与螺纹适配为主线，其余内容围绕这条主线展开。

结构组成与螺纹规格体系

本体结构与分支走向

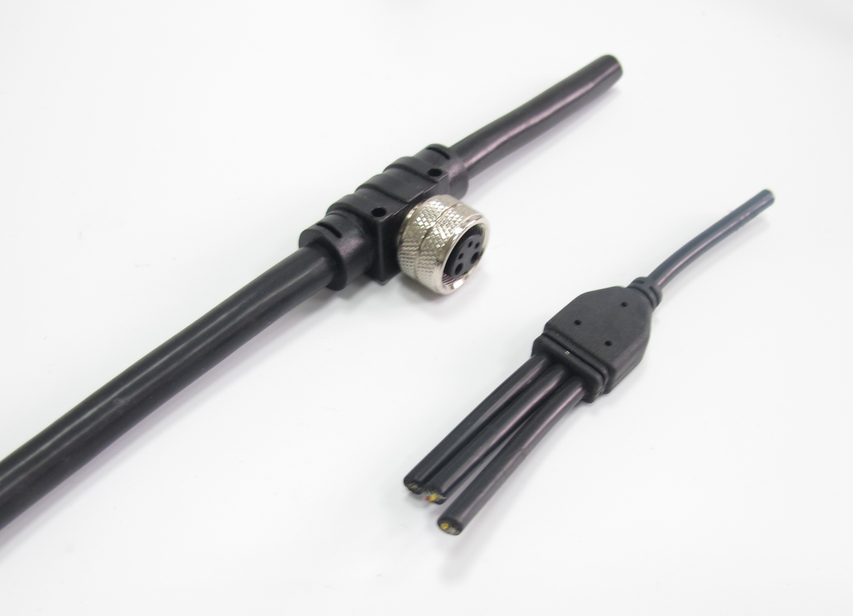

转换器由插头本体、分支壳体和锁紧套三部分构成。一进二出的内部线路在注塑或装配阶段一次成型，两个分支出口在壳体上呈 T 形对称或 Y 形分叉：前者适合沿一条直线向两侧引出，后者适合从一点向斜下方或两侧分开布线。分支壳体与插头本体为整体结构，现场不存在需要自行拼装的中间接头，减少了渗水与松脱的环节。

四种螺纹的分档适配

M8 型螺纹直径最小，适合安装空间紧凑的传感器与小型执行器，常见于检测工位和轻型输送线；M12 型是工业现场最通用的规格，传感器、接近开关、光电开关大量采用，转换器的通用性也最好；M16 型与 M23 型对应较大直径的接口，多用于电源分配或芯数较多的回路。四档螺纹各自成套，不能通过转接头强行跨档，否则会叠加一道额外的接触面。

螺纹规格还需与安装孔、面板厚度、相邻器件间距一起核对。同一台设备混用多种螺纹时，建议按接口位置分区记录，避免把 M8 的分支误接到 M12 的主线上。带电缆型适用于原接口位置已经固定、只需在电缆末端做分支的场合；特种转接型用于非标准螺纹或特殊走向，需按客户图纸确认。

公头与母头的现场组合

公头与母头可以在同一分支上组合，也可以按客户要求做成两端同性的形式。现场判断的依据是原接口是针还是孔：原接口为针，转换器对应位置取孔；原接口为孔，则取针。公母互换属于定制项，下单时需要把每一端的性别写清楚，仅写一分二并不足以确定结构。

规格参数与配置选项

下表列出该系列可提供的配置范围，具体到某一型号的螺纹组合、芯数与屏蔽形式，以双方确认的图纸为准。

芯数配置与线路设计

芯数覆盖 2 芯至 16 芯等常见档位。一分二的内部线路并不是简单并联，而是按客户给出的回路定义逐芯对应：电源正负、信号、回零、屏蔽各走各的路径，避免两路负载在同一根导线上叠加。芯数越多，分支壳体的内部空间越紧张，走线顺序需要在图纸阶段排定，不能等到装配时再临时调整。

防护等级与屏蔽选项

插合并锁紧后整机可达 IP67，这一等级对应短时浸水与强喷水工况，前提是螺纹锁紧到位、密封件没有扭曲。屏蔽型与非屏蔽型在外观上差别不大，区别在于壳体内部是否设置屏蔽层以及屏蔽层如何与接头连接。现场电磁环境复杂、线路较长或附近有变频器与伺服驱动时，应优先考虑屏蔽型。

安装顺序与锁紧规范

安装前的接口核对

安装前先确认三件事：螺纹规格是否与转换器一致、原接口的公母形式是否匹配、分支两路的走向是否与现场布线一致。螺纹可用螺纹规或与已知规格的接头试配确认，仅凭目测容易把 M12 与相近规格混淆。核对完成后把转换器与电缆在设备外试装一次，确认旋合顺畅再上机，避免在狭小空间内反复拆装。

旋紧的先后顺序

多接口转换器应先把分支端的电缆或接头接好，再旋紧与设备连接的主接口。分支端操作空间较大，先完成可以避免主体固定后再去拧分支导致壳体受力。旋紧时用手扶住壳体根部，让力量沿螺纹轴向传递，不要只抓住分支出口悬空用力，否则壳体与螺纹根部会承受额外的弯矩。

锁紧与防松处理

转换器依靠螺纹锁紧实现密封与固定，锁紧后应检查锁紧套是否到位、有无明显偏斜。设备振动较强的场合，可在螺纹处采取防松措施，例如加装合适的防松垫圈或按客户工艺点涂螺纹固持胶，具体方式需与现场维护规范一致。防松处理不能以牺牲密封为代价，涂胶只作用于螺纹啮合段，不得进入密封面。

扭矩的定性控制

旋紧程度以密封面贴合、锁紧套到位、手感由轻转沉为准，不宜追求越大越紧。过度旋紧会使密封件被挤压变形，长期使用后出现回弹不足；旋得过松则接触面之间存在缝隙，喷水会沿螺纹渗入。不同规格的螺纹与壳体材料对应的合理力矩并不相同，具体数值按现场工艺文件或我方装配说明执行，不在此统一给出。

空间受限时的走向安排

T型与Y型的走向选择

T 形结构的三段基本在一条直线上，适合主线沿桥架或线槽直线敷设、分支需要向左右两侧引出的位置；Y 形结构的分支带夹角，适合主线从上方进入、两路需要斜向分开的布局，例如机械臂关节附近或防护罩内部。选择哪一种，取决于分支电缆的最终去向，而不是外观偏好。

电缆弯折与应力释放

分支出口处的电缆不应在紧贴接头的位置弯折，应留出一段自然过渡，再把弯曲分配到更长的长度上。带电缆型出厂时已完成接头与电缆的连接，现场只需处理末端，弯折点更应避开接头根部。拖拽场合可在电缆上增加固定点，把拉力传递到设备结构上，而不是直接作用在转换器上。

相邻接口的间距

转换器装入后，分支出口会占用额外的横向空间，安装前应量出相邻接口、线槽边缘与防护门之间的净距。两个转换器并排布置时，锁紧套的外径与操作手位都要留出余量，否则扳手无法伸入，后期维护拆装困难。空间确实不足时，可改用分支带夹角的 Y 形或带电缆型，把操作点移出密集区域。

材料与制造工艺

壳体与螺纹材料

壳体与螺纹部位选用具备一定刚度和耐蚀性的金属材料，螺纹在车削后与密封面一起加工，保证同轴度与啮合精度。材料选择以现场工况为准：普通车间环境按常规配置即可，潮湿、切削液飞溅或户外场合需要更高的耐蚀能力，可与客户确认后调整。

镀层与耐蚀处理

螺纹与外壳表面做镀层处理，作用是抑制氧化、减小旋合时的摩擦并保持外观一致。镀层厚度与类型按批次工艺控制，重点区域是螺纹啮合段与密封面周边，这两处直接决定长期拆装后的密封是否仍然可靠。镀层不得堆积在螺纹牙底，以免影响旋合手感。

注塑与装配工艺

带电缆型与部分一体式结构采用注塑成型，电缆与接头在模具内一次包覆，避免现场存在可渗水的装配缝隙。非注塑结构则通过螺纹配合与压紧件完成装配，装配后进行插合与密封检查。两种工艺的差异决定适用场合：前者更适合弯折与拖拽频繁的位置，后者更适合需要反复拆装维护的接口。

防护与可靠性

IP67密封结构

密封依靠插合面的弹性件与螺纹锁紧形成的预压实现。插合前应确认密封件没有扭曲、缺口或异物，插合后锁紧套压缩密封件，形成连续封闭。IP67 的成立条件是插合锁紧状态，单独放置的转换器、未旋紧的接口都不具备该防护能力。

振动与冲击工况

工程机械、输送线与移动设备上的转换器长期承受振动，螺纹锁紧结构本身具有一定自锁能力，但仍需配合防松措施与合理的电缆固定。振动环境下应避免让分支电缆处于绷紧状态，绷紧会把振动直接放大到接头根部。

出厂检测项目

出厂前对插合、锁紧、导通与外观进行检查，屏蔽型另做屏蔽层连续性确认。分支两路的每一芯都要与图纸定义对应，避免出现两路错位。检测记录随批次保存，供后续追溯。

型号选择与常见误区

选型的五个步骤

第一步量螺纹，第二步定芯数，第三步定公母，第四步定屏蔽与否，第五步定带线或现场接线。五步的顺序不能颠倒，因为后四项都建立在螺纹确定的基础上。若现场存在多种螺纹，按接口清单逐项选型，不要用一款产品试图覆盖全部位置。

容易忽略的三个细节

一是分支两路的芯数是否与主线一致，二是分支出口方向是否与线槽走向冲突，三是锁紧套的操作空间是否足够。这三项在图纸上不显眼，却直接决定装上去之后能不能维护。

常见问题与排查

问：现场量出的螺纹接近 M12，能否直接使用 M12 型？答：应先用螺纹规或已知规格接头试配确认，接近不等于相同，螺距或牙型不符会导致旋合长度不足。

问：一分二之后两路负载是否可以不同？答：可以，内部线路按客户回路定义设计，但需在下单时给出每一路的用途与芯数分配。

问：转换器能否承受高压水枪冲洗？答：IP67 对应短时浸水与喷水，高压冲洗的角度与距离差异较大，需按现场条件评估，必要时加装防护。

问：屏蔽型与非屏蔽型能否现场互换？答：不能，两者壳体内部结构不同，屏蔽型还涉及接地路径，需按原型号采购。

问：带电缆型的电缆长度能否指定？答：可按客户要求定制，长度与末端处理方式在下单时确认。

问：安装后出现轻微渗水如何排查？答：依次检查锁紧套是否到位、密封件是否扭曲、螺纹是否旋足，再确认电缆根部有无受力弯折。

典型应用与包装定制

典型工况与安装案例

在检测工位，一个 M12 接口往往要同时连接两个接近开关，T 形转换器沿支架直线安装，两路电缆向左右分开，走线整齐且不占用额外孔位。在包装线上，Y 形转换器把一路信号分给两个执行器，分支夹角顺着护罩内侧走向，避免了电缆互相挤压。工程机械上则以带电缆型为主，接头随臂架运动，注塑一体结构降低了振动带来的松脱风险。

包装、储运与定制

产品按规格分装，接口端加保护帽，避免运输中异物进入插孔；带电缆型盘绕装箱，避免重压。储存环境保持干燥，避免长期日晒与油污浸染。定制内容包括螺纹组合、芯数、公母形式、屏蔽与否、分支走向与电缆末端处理，需提供图纸或明确的书面要求，批量生产前建议先做样品试装。
