矿用连接器插排支架控制器电缆组件

产品定位与核心优势

矿用连接器插排，又称支架控制器电缆组件，是科迎法电气为煤矿井下液压支架电液控制系统开发的集成化矿用插座产品。它将多路矿用连接器插座集中安装在同一块面板上，电源、通信、阀驱动和传感器信号由同一接口单元进出，支架控制器面板的布线因此大幅简化，系统可靠性与维护便捷性同步提升。

面板集成式结构

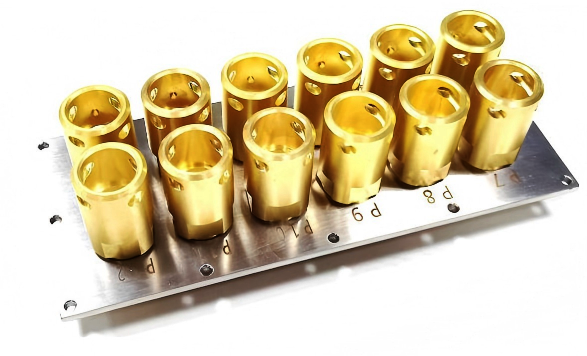

传统支架控制器面板采用分散钻孔、逐个安装插座的方式，孔位多、接缝多、密封点分散。矿用连接器插排把 12 路插座按矩阵排布固定在一块集成面板上，面板一次安装即可完成全部接口的定位与密封，减少了面板开孔数量，也降低了因单个孔位密封失效导致整机进水的风险。

12路集中接入

典型配置为 12 路插座，上排 6 路（P1~P6）、下排 6 路（P7~P12）等间距排列。电源回路、CAN 总线通信回路、电磁阀驱动回路、传感器信号回路可分区占用，由用户按控制器接口定义分配。插座数量、芯数规格与排列间距均可按图纸调整，8 路、10 路、14 路、16 路等配置同样支持定制。

与分散式方案对比

分散式插座每个接口独立走线、独立固定，检修时需逐段排查；插排把同一控制器的接口收拢到一个维护面，接线标识集中、插拔位置集中，井下换件时按位号操作即可。对综采工作面这种设备密集、检修窗口短的场景，集中式接口带来的时间收益往往比材料成本更值得关注。

产品安标型号为 LCYVB-4，符合 RoHS 环保要求与 CE 指令，上海科迎法电气科技有限公司通过了 ISO9001 质量体系认证，批量一致性与可追溯性有体系保障。

结构组成与工作原理

插排由集成面板、独立矿用插座、预制电缆组件和密封锁紧结构四部分构成。插座负责电气接触与单路密封，面板负责整体定位与安装，电缆组件负责与控制器内部端子连接，四者配合后才形成完整的 IP67 防护屏障。

工作过程可以理解为一次"就近分配"：外部设备的插头插入面板上的任一路插座，电流与信号经接触件进入电缆，沿预制走线送到控制器内部端子；控制器输出的阀驱动指令再沿相反路径返回对应插座。回路之间在面板上物理分隔，检修一路时只需拔下该路插头，其余回路的供电与通信保持连续。

集成面板

集成面板是全部插座的安装载体，材料可选高强度工程塑料或金属，板面按插座外径开设安装孔，四角设固定孔，通过螺钉与支架控制器壳体连接。面板尺寸、孔距、板厚与安装孔位按用户提供的控制器图纸定制，面板与壳体之间加装密封件，形成第一道界面密封。

独立矿用插座

每路插座都是完整的矿用连接器单元，壳体为铜合金，接触件镀金或镀银，密封件为丁晴橡胶或特种耐油橡胶。每路具备独立的锁紧与密封，单路插拔、检修不影响其余回路的工作状态，这是插排可维护性的基础。

电缆组件

每路插座后端引出矿用电缆，采用 LCYVB-4 矿用专用电缆，外层为钢丝编织护套，抗拉强度高并兼做屏蔽层。电缆与插座通过硫化成型工艺一体连接，避免现场二次接线破坏密封；电缆长度按控制器内部布线空间定制，常见 0.2 米至 2 米，出线方向可选单侧、双侧或后侧。

多重密封与锁紧

密封分为三道：插座与面板的界面密封、插座与电缆的尾部密封、面板与控制器壳体的安装密封。锁紧采用螺纹加卡扣双重结构，到位时有明确的手感与声音提示，支架移架、振动工况下不易松脱，也便于井下戴手套操作时确认状态。

关键参数与规格表

下表汇总插排的电气、机械、材料与认证信息，选型时可直接对照控制器接口要求逐项确认。

电气参数解读

最大工作电压 36.0VDC、最大工作电流 3.0A 是整组插排的回路边界，单路实际负载还应结合插座芯数与线规核算。连接器直流电阻 ≤12.8Ω/km、分布电容 ≤0.06μF/km、分布电感 ≤0.8mH/km，这三项直接关系本安回路的安全能量与信号完整性，不能用普通连接器的数据替代估算。

机械与环境指标

抗拉强度 >200N、弯曲半径 >R35mm 是电缆组件的机械边界，布线时应留出弯曲余量，避免在面板出口处强行折弯。防护等级 IP67 对应完全防尘与短时浸水，工作环境按煤矿井下潮湿、积水、煤尘、油污条件设计，长期使用需配合定期密封检查。

防爆与防护性能

Exibl本安防爆

防爆等级 Exibl 属矿用本安型，依据 GB3836.4 通过限制电路能量实现防爆。即使线路发生短路或断路，能量也不足以引燃周围瓦斯与煤尘，适用于煤矿井下 I 类矿井环境。本安系统的安全依赖回路参数匹配，插排的电阻、电容、电感指标须与关联设备核算一致，不得随意延长电缆或更换非本安配件。

IP67密封结构

12 路插座各自独立密封，面板整体安装后再形成第二层屏障。井下冲洗水、顶板淋水与积水浸泡是主要进水路径，密封失效多发生在面板结合面与电缆尾部，因此安装时密封面必须清洁、无异物，螺钉按对角线顺序紧固，避免面板受力不均翘曲。

抗拉与抗振

整机抗拉 >200N，钢丝编织护套承担主要拉力，电缆在支架移动中不易被拉脱。插座的螺纹加卡扣锁紧在移架冲击下保持连接，接触件不产生明显微动磨损。对长距离移动布线，建议在支架结构上设置固定点，让拉力由结构承担而不是由插头承担。

阻燃耐油

面板、壳体与护套均采用阻燃配方，离火即熄，不会成为火焰蔓延的载体。密封件选用耐油橡胶，可长期接触液压油与乳化液而不溶胀、不硬化。接触件镀金或镀银兼顾低接触电阻与抗氧化能力，减少井下高湿环境下的接触故障。

材料与制造工艺

铜合金壳体与镀层

插座壳体采用铜合金，兼顾强度、导电能力与加工精度；接触件表面镀金或镀银，镀层厚度按接触电阻与插拔次数要求控制。镀金层抗氧化能力强，适合长期低电平信号；镀银层接触电阻低，适合电源与较大电流回路。两种镀层可按回路功能分别配置。

面板与密封材料

面板材料按强度与重量要求选高强度工程塑料或金属，塑料件需具备阻燃与耐油性能，金属面板则需做防腐处理。密封件为丁晴橡胶或特种耐油橡胶，硬度与压缩量按密封槽尺寸匹配，过软易挤出，过硬则贴合不足，都会削弱 IP67 的实际效果。

硫化一体成型

电缆与插座的连接采用硫化成型，橡胶在模腔内与壳体、电缆护套交联成一体，界面无缝隙，防护等级因此稳定达到 IP67。相比现场压接加密封圈的做法，硫化件抗拉、抗弯、耐水解能力更强，也更适合井下无法进行精细装配的工况。

12路排列与功能分区

上下两排布局

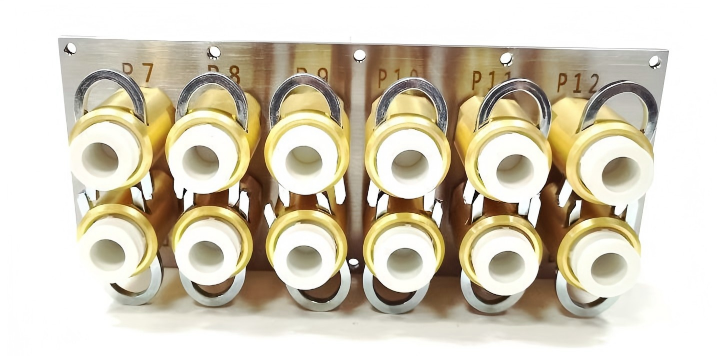

12 路典型布局为上排 P1~P6、下排 P7~P12，等间距矩阵排列，左右留出插拔操作空间。部分控制器按上排 7 路、下排 7 路布置 14 路接口，也可按图纸定制；无论哪种排布，面板外形与安装孔位都以控制器壳体为准，不做通用化假设。

回路功能分配

12 路可按功能分区：电源回路 2~3 路、通信回路 2~3 路、电磁阀驱动回路 4~6 路、传感器信号回路 3~5 路。分区时不建议把大电流回路与小信号回路紧邻布置，可在排布上留出间隔，减少阀驱动动作对传感器信号的干扰。

面板孔位与标识

面板四角设安装固定孔，采用螺钉固定；每路插座旁应有位号标识，与控制器接线图一一对应。标识建议采用耐磨打印或金属铭牌，在井下油污与煤尘环境中仍可辨认，减少换件时的错插风险。

安装与接线指导

安装前检查

检查面板有无变形、裂纹，插座有无损伤；接触件应清洁、无氧化、无变形与异物；电缆护套应完好、无破损划伤；核对型号、路数与配置是否与订货一致；确认安标证书等资质文件齐全。任何一项不合格，都不应下井安装。

面板固定与内部接线

将面板对准控制器安装位置，密封面清洁后贴合，螺钉按对角线顺序分次紧固，确保受力均匀。各电缆按标识接入控制器内部端子，接线后逐路核对通断与极性，确认牢固无松动，再盖合控制器盖板。带电状态下严禁插拔任何插座。

屏蔽与接地

钢丝编织层兼做屏蔽，布线时屏蔽层应按系统要求接到指定接地点，避免多点接地形成环流。屏蔽与接地处理不当，阀驱动动作可能在通信线上耦合干扰，表现为通信闪断或误动作，因此接地连续性应在安装后实测确认。

选型对照与定制

路数与规格选择

按控制器接口数量确定路数，常见 8、10、12、14、16 路，建议预留 1~2 路备用。电源回路选大电流规格，通信回路选屏蔽型规格，传感器信号选小信号规格。芯数与电流等级的组合需与所接设备匹配，不能仅按路数下单。

系统兼容与交付确认

需确认电液控制系统品牌与型号，插排可匹配郑煤机、玛珂、EEP 等主流系统。定制前提供控制器接口图纸或样品，明确插座数量、排列、芯数、电缆长度、出线方式与安装孔位，样品确认后再批量生产，可避免接口尺寸偏差导致的返工。

典型应用场景

产品适用于煤矿井下有甲烷及煤尘爆炸危险的场所，核心场景是液压支架电液控制系统，下列五类用法覆盖了大部分实际需求。

支架控制器面板接口集成：作为控制器对外连接的统一单元，把电源输入、通信接口、阀驱动输出、传感器输入集中到一块面板，控制器因此可以模块化快速拆装，检修时整板更换而不必逐根剪接。

电液控制系统信号集散：压力、行程、倾角等传感器信号与电磁阀、通信总线在插排处汇集，再由电缆送入控制器；控制器指令经同一路径分发到执行机构，信号路径清晰，故障点易于定位。

郑煤机系统配套：接口规格与电气参数按郑煤机系统设计，可直接替换原装插排，兼容性经测试确认，适用于备件替换与系统升级改造。

EEP 系统配套：适配 EEP 电液控制系统的支架控制器接口，多路信号连接稳定，高防护等级与抗振动性能适应复杂工况，支持系统全功能配置。

综采工作面智能化升级：作为标准化接口单元，新增传感器、通信模块可就近接入，为工作面自动化改造留出扩展余量，减少后期二次开孔与改线。

常见问题与储运服务

Q1：矿用连接器插排与普通矿用插座有什么区别？插排把多路插座集成在一块面板上，接口集中、布线整洁、整体防护与维护效率更高；普通矿用插座适合单接口分散使用，多接口集中场景下插排更合适。

Q2：插排上每路插座都是独立密封的吗？是。每路都有界面密封与尾部密封，单路插拔或单路故障不会影响其余插座的密封性能与正常工作，这也是现场可单路换件的前提。

Q3：路数与规格能否全部定制？可以。路数、芯数、电流等级、排列方式、面板尺寸、安装孔位、电缆长度与出线方式均可按图纸定制，几路到几十路都能生产，前提是接口定义明确。

Q4：Exibl 防爆的插排能否直接用于煤矿井下？可以。Exibl 为矿用本安型，"I" 代表适用煤矿井下 I 类爆炸性环境，产品持有 MA 煤矿安全标志证书，可在井下规定场所使用。

Q5：坏了一路插座是否必须整组更换？单路损坏且面板密封完好时，可单独更换该路插座；若面板整体密封结构受损或多路同时故障，建议整组更换，以免局部修补留下隐患。

Q6：包装与储运有哪些要求？产品应保持原包装，存放于干燥通风处，避免雨淋、倒置与重压；电缆盘绕直径不小于弯曲半径要求；运输中防止尖锐物划伤护套，长期存放应定期检查密封件有无老化变形。

Q7：插排能否作为备件直接替换不同批次的控制器？同型号、同接口定义的插排可以互换；若控制器经过改版，接口位号或孔位可能变化，替换前应比对图纸与实物，必要时提供控制器铭牌与接口照片由厂家核对，避免强行安装造成面板或插针损伤。
