M8总线分线盒直出式 PNP/NPN通用型

直出式M8分线盒的定位

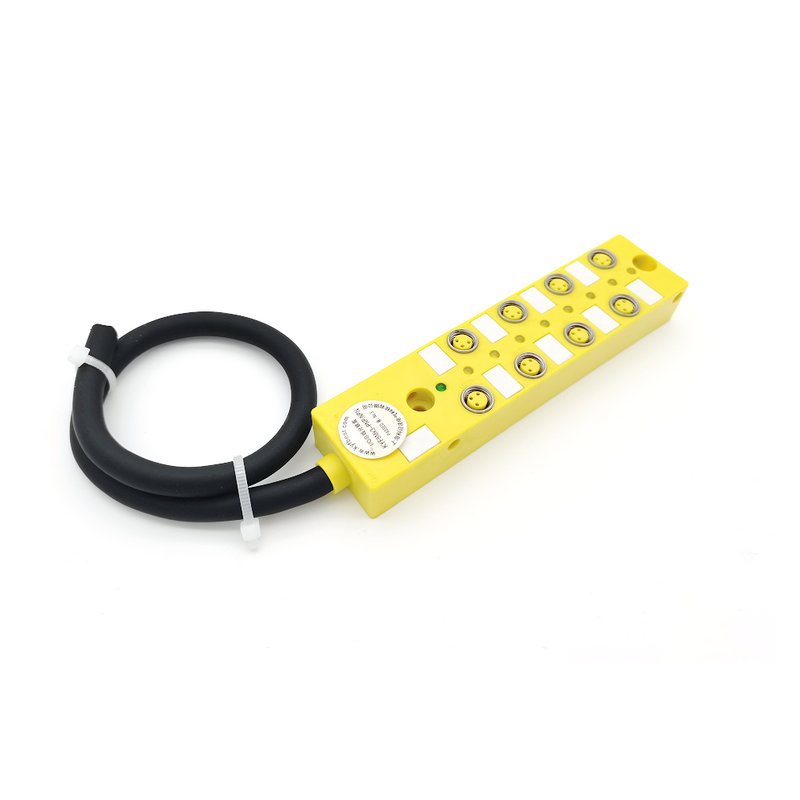

M8总线分线盒直出式（PNP/NPN通用型）把总线电缆与盒体做成一体，电缆从壳体内部直接引出，中间不经过插头与插座。对批量定型、线长固定的设备来说，少一个接点就少一处渗水与松动的可能，现场也不需要再为总线入口备插头。

产品提供4口、6口、8口等规格，输出端均为M8×1三芯接口，可覆盖一个小型工位到一条短输送线的传感器数量。PNP与NPN信号通用，同一批设备里两种极性的传感器都能接，采购与备件按一只型号管理即可。

壳体紧凑，适合安装在设备内部、夹具背面或输送线侧板等空间受限的位置。每个端口配高亮LED指示灯，调试时不必逐只拆线，凭灯态就能判断该口是否有信号。

一体出线的现场意义

直出式的电缆在注塑时与壳体结合成整体，出线处没有可拆卸接头，抗拉与密封由同一道包覆完成。设备在运输、翻转、清洗时，不会因插头被碰掉而断开总线；代价是电缆长度必须在订货时确定，后期改线需整只更换。

结构与出线方式

整只产品由注塑壳体、总线电缆、输出端口与内部母线构成。结构简单、装配工序少，防护性能主要依赖注塑包覆与端口密封，而不是靠螺钉与胶水拼接。

一体化注塑出线

总线电缆在模具中与壳体一次包覆成型，出线部位形成锥形过渡，避免电缆在出口处被直角折伤。注塑材料与电缆护套贴合紧密，水与油难以沿护套与壳体之间的缝隙进入内部。

输出端口布局

4口、6口、8口的端口沿壳体长边排列，口间留有间距，M8连接线旋紧时相邻插头不会互相干涉。端口带内螺纹，配套M8母头连接线拧紧后由端面密封圈形成防护，插拔不需要开壳。

内部母线与公共端

内部为一条电源母线加若干路独立信号线，信号线与电源线分开布置。公共端把所有端口的公共脚并在一起，因此整只分线盒的极性由这一条公共母线决定，接线时必须先确认公共端接0V还是+24V。

PNP与NPN的接线逻辑

分线盒是无源分配件，不改变信号极性，只把公共端与信号端按端口送出。判断接线是否正确，最直接的方法是用万用表量动作前后信号脚对0V的电压变化。

PNP公共端接0V

PNP传感器动作时输出高电平，电流经信号线流向负载，再回到0V。分线盒公共端接0V，负载另一端也接0V；动作时测信号脚对0V应接近24V。

NPN公共端接24V

NPN传感器把输出拉低到0V，电流由+24V经负载流入传感器。公共端接+24V，负载另一端接+24V；动作时测信号脚对0V应接近0V，静态时接近24V。

通用型的现场判定

通用型的公共脚与信号脚为对称直通结构，公共端电位决定适配哪种极性：接0V用于PNP，接+24V用于NPN。同一只盒内不要混接两种极性；现场一时无法确认时，可先接一只传感器试灯，动作正常后再批量接线。

关键参数与规格

直出式参数表说明

下表为直出式通用型的常规参数。电缆的导体结构、外径与护套材料以对应电缆规格书为准，订货时可按使用环境选择；表中未列出的项目不做无依据的承诺。

插/拔周期≥100指输出端口的插拔次数，直出式总线端没有插拔动作，这一指标只约束M8输出口。污染等级3对应有导电粉尘或凝露的工业环境，也是防护按IP67取值的依据之一。

材料与制造工艺

TPU预铸接头与护套

预铸接头采用TPU材质，颜色为黄色。TPU兼具橡胶弹性与塑料强度，耐磨、耐油、耐水解，在拖拽与频繁弯折下不易开裂；黄色在设备内部辨识度高，检修时能快速找到总线入口。

锁紧螺母与密封圈

锁紧螺母为铜镀镍，螺纹强度高、反复旋拧不易滑牙，镀镍层提供基本的防锈能力。密封圈选用FPM/FKM氟橡胶，耐油、耐高温、压缩永久变形小，是端口在油污与清洗环境中保持IP67的关键件。

触点与绝缘支撑

触点基材为黄铜，表面镀金，降低接触电阻并抵抗氧化。绝缘支撑采用TPU+GF（玻纤增强）黑色材料，尺寸稳定、刚性足，能把插针固定在准确位置，插拔时不发生偏移。

防护与可靠性

IP67的密封路径

整只产品的密封有三处：总线电缆与壳体的注塑包覆、输出端口与连接线的端面密封圈、端口未使用时的防尘帽。三处都到位才能达到IP67；任何一处松动，水汽都会从最薄弱的接口进入。

温度与介质适应

使用环境温度-25~+85℃，覆盖车间与户外遮蔽环境。TPU护套与氟橡胶密封圈对切削液、液压油有较好的耐受性，但长期浸泡在强溶剂或高温清洗剂中仍会加速老化，选型时应说明介质种类。

插拔寿命与抗振

输出口插拔周期≥100，接触电阻≤5mΩ、绝缘电阻≥100MΩ。直出式没有总线插头，振动下最可能失效的是出线处的折弯，因此安装时应让电缆自然下垂或加固定卡扣，避免出线根部反复受力。

安装与接线

出线电缆固定

安装时先把盒体固定，再整理电缆。出线根部留出一段自然弯曲半径，用扎带或卡扣把电缆固定在支架上，使拉力由固定点承担，而不是直接作用在注塑出线口。

端口分配与标识

按图纸把传感器逐口接入，并在接线表上记录端口号与传感器位号。4口、6口、8口都有丝印编号，编号顺序与内部母线一致，检修时按号查找即可，不必拆开壳体。

屏蔽与接地

带屏蔽的总线电缆应在控制柜侧单点接地，分线盒端不重复接地，避免地环路。信号线与变频器输出线保持距离，无法避免时改用屏蔽线并把屏蔽层接到柜内接地排。

型号选择

出线长度怎么定

常规出线长度有2米、5米、10米，也可按现场长度定制。长度应按“盒体安装位置到控制柜接线端”的实际走线路径估算，拐弯与余量计入，不要只量直线距离。

4口、6口还是8口

4口适合夹具、小型专机等点位集中的部位；6口适合中型工位，留出少量备用；8口适合一条短输送线或一个机器人工作站。公司M8系列另有12位规格，点位更多时可减少分支。

与插座式的对照

直出式少一个总线接点、防护与抗拉更好，适合定型设备；插座式总线端可拔插，适合经常改线、需要分段调试或总线电缆要单独备件的场合。两种结构输出端相同，差别只在总线入口。

典型应用与常见问题

汽车焊装与夹具

焊装夹具上气缸磁性开关、工件到位检测密集，直出式分线盒可贴着夹具背面安装，一根总线回柜。黄色护套在焊枪与夹具之间容易辨认，减少保养时误拔。

物流分拣与包装线

分拣线的光电、扫码触发、挡停检测沿段分布，用一只8口盒集中一段，可把逐根回柜的线缆合并。包装机的成型、封口工位空间窄，紧凑壳体便于藏在护罩内。

问：直出式电缆断了能否现场更换？答：总线电缆与壳体注塑为一体，现场无法只换电缆。应整只更换，或改用插座式型号以便单独更换总线电缆。

问：PNP与NPN传感器能接在同一只盒上吗？答：公共端只有一条母线，同一盒内只能对应一种极性。需要混用时按端口分组分别引公共线，或分用两只分线盒。

问：端口灯亮但PLC无信号，先查哪里？答：先查该口信号线是否接到对应输入点，再查PLC输入公共端极性与传感器是否一致，最后查总线电缆信号芯压接。灯亮只说明端口回路有电流。

问：设备冲洗后绝缘下降怎么办？答：断电彻底吹干，复测绝缘电阻；≥100MΩ可继续使用，明显偏低则更换。重点检查未使用端口的防尘帽与已插端口的旋紧状态。

问：出线口附近电缆发硬、开裂是什么原因？答：多为安装时出线根部长期受拉或反复小半径弯折。应加固定卡扣、留出弯曲半径；若护套已开裂，需更换整只分线盒，不能仅用胶带包覆。

包装、定制与供货

产品单独装袋入箱，输出口带防尘帽，电缆盘绕时避免在出线根部受力。存放应避开阳光直射与高温，库存时间较长时上线前复测绝缘电阻。

该系列自2007年上市，已服务600家以上客户，现有8位、12位等规格，也提供4口、6口与特殊位数定制。壳体颜色有黄色、黑色、灰色、透明等，电缆颜色常见黑色与黄色；配套M8、M12插头、Y形与T形转接器可一并供货。

定制时请提供端口数量、公共端极性、出线长度、电缆规格、壳体颜色与端口标识要求，以及现场介质与温度，便于一次性确认方案。
