无源分线盒定制

产品定位：无源分线盒与安全回路

无源分线盒是不带电子放大与信号处理电路的分线装置，盒内以端子、跳线与短路插头完成回路的串联与分配，把分布在现场的开关类器件接入同一条电路。它不需要外部供电，信号链路上没有有源器件，故障模式简单，适合安全回路与干式触点场合。

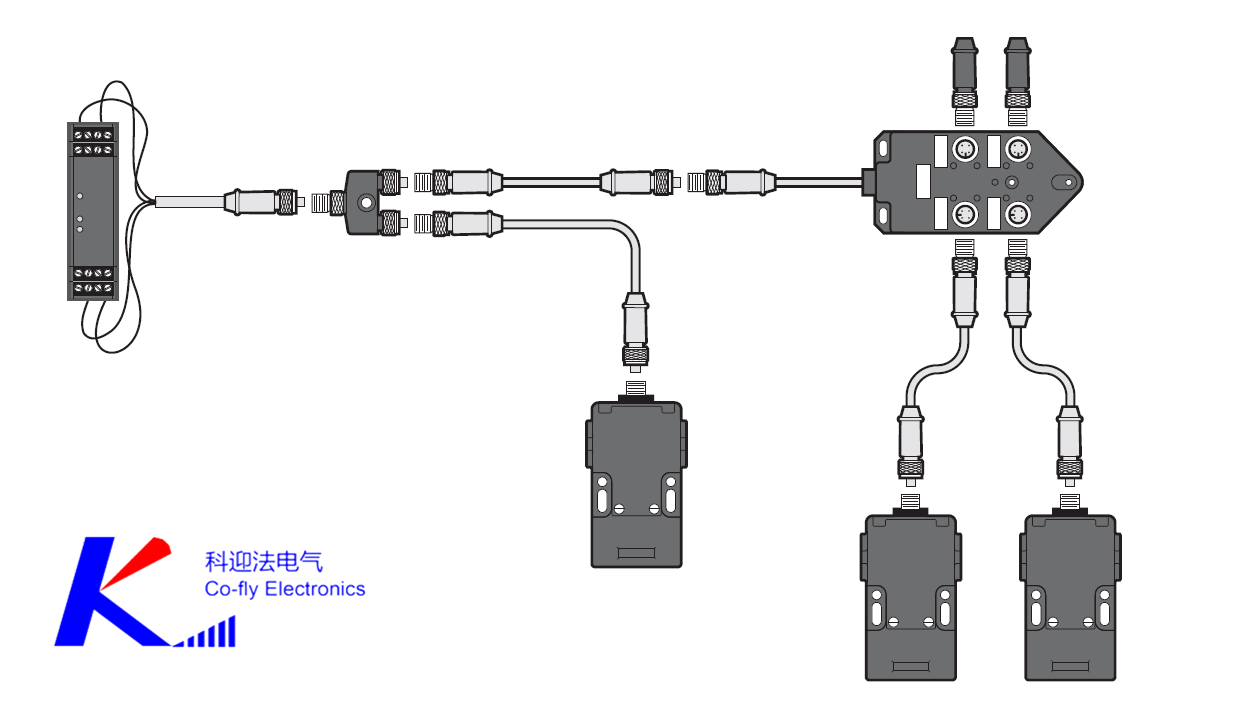

在带通知功能的安全系统中，跳线、短路插头和分线盒串联组成安全电路，另设一条独立电路实现通知功能。防护门开关、安全开关等触点串入安全回路，任一触点断开即中断回路；通知支路把状态送到光学或声音报警装置，让操作者知道哪一处门被打开或哪一处回路断开。

上海科迎法电气可按现场的安全回路结构提供无源分线盒的定制：触点配置、端口数量、接口形式、出线方式与标识内容随项目确定，先对接需求再打样验证，确认后转入批量供货。

系统构成与工作原理

跳线与短路插头

跳线在盒内把相邻端子短接，使安全回路从一个端口延续到下一个端口；短路插头用于封堵未使用的端口，把该端口的回路保持闭合。两者共同决定了回路的走向与闭合状态，是系统能否正常运行的前提，不属于可选附件。

串联的安全电路

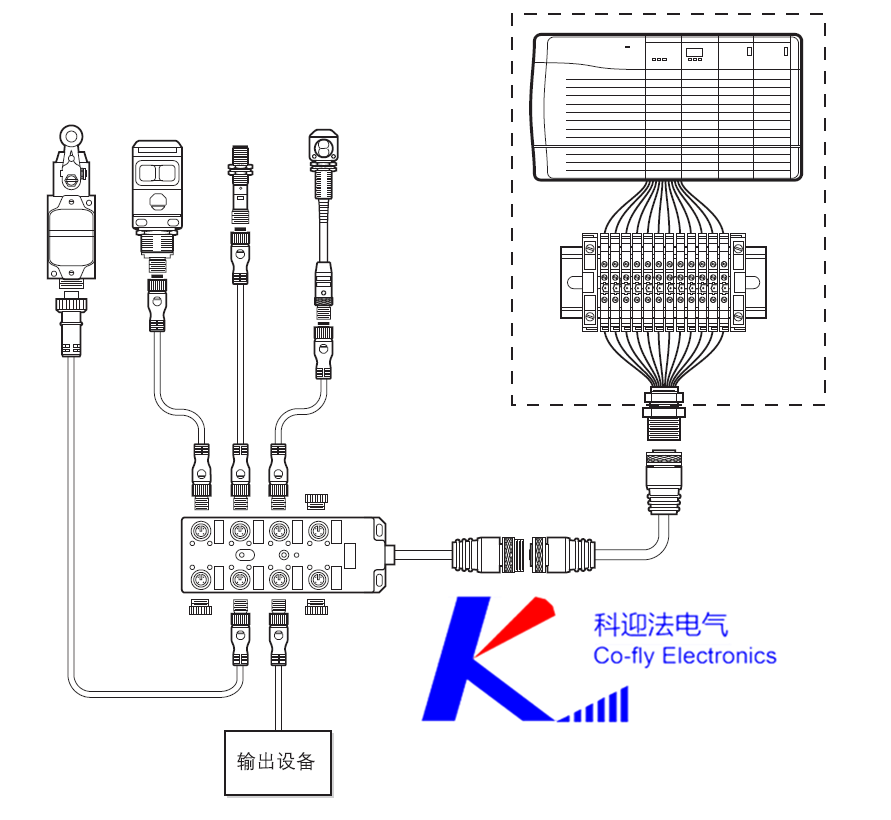

多个无源分线盒以串联方式接入同一条安全回路，回路经过每一只串联触点。任意一只开关断开，回路即断开，安全继电器或安全控制器随之动作。串联结构的接线逻辑直观，排查时按段短接即可定位断点，不必逐只拆线。

通知功能的独立电路

通知功能由独立电路实现，与安全回路分开走线。安全回路负责切断，通知电路负责提示，两者分开可以避免报警装置的故障反过来影响安全功能。报警装置可为光学指示或声音提示，接在分线盒提供的辅助触点上。

触点配置的三类方案

双通道双常闭

具有2个N.C.的双通道配置，两只常闭触点分别接入两路通道，适合需要冗余监测的防护门或安全开关。任一路断开都会使对应通道断开，控制系统可据此判断是正常动作还是单通道故障。

双通道一常闭一常开

具有1个N.C.加1个N.O.的双通道配置，常闭触点用于安全回路，常开触点可用于状态反馈或通知。这种配置在需要同时切断与提示的场合较为常见，接线时须区分两只触点的用途，避免把常开触点串入安全回路。

单通道常闭

具有1个N.C.的单通道配置，结构最简单，适合单点防护或末端设备。单通道不具备双通道的交叉监测能力，选型时应与风险评估结果对应，不宜用单通道替代双通道要求。

辅助触点与报警

每种类型还提供一个N.O.辅助触点，用于连接提供光学或声音报警指示的通知设备。辅助触点不参与安全切断，只反映状态，因此可以接报警灯、蜂鸣器或输入到状态监测通道，不影响安全回路的完整性。

未用端口与短路插头

未用端口必须封堵

只有在所有未使用的端口上安装短路插头，系统才可运行。未封堵的端口等同于回路断开，安全继电器无法吸合，设备无法启动。调试时出现的“回路不通”，多数不是接线错误，而是某个端口忘了插短路插头。

LED辅助故障处理

无源分线盒上的LED可协助对系统进行故障处理。某一路状态异常时，先看对应端口指示，再判断是现场开关未复位、插头未旋紧，还是该端口缺少短路插头。把指示、图纸与端口编号三者对照，可将排查范围缩小到一个端口。

优势与适用边界

安装成本与扩展

无源结构安装成本更低，便于系统扩展：新增防护门或安全开关时，在就近节点增加端口或串入一段回路即可，不必改动控制柜内部接线。模块化设计让故障处理和组件更换更简单，盒体与插头可单独替换，任一开关的状态都有反馈。

仅适用于干式触点

无源分线盒仅适用于干式触点开关，不适用于光幕、安全地毯或压敏安全边缘。后者的输出不是简单通断，需要专用控制器处理，接入无源分线盒既无法保证检测能力，也不符合其安全原理。

EN954-1类别3

该结构最高支持类别3（符合EN954-1）的系统。类别等级是对系统结构的描述，实际能达到的等级还取决于开关选型、回路串接方式、监控方式与复位逻辑。选型时应把分线盒放在整个安全功能链中评估，而不是单独看盒体参数。

定制需求对接

触点与通道定义

先确认每个端口需要几组触点、是常闭还是常开、属于单通道还是双通道。触点配置决定了盒内端子排布与跳线位置，也决定了安全回路能否按原设计串联。此项确认应以现场安全开关的触点形式为依据，不能只按端口数量推算。

端口数量与接口

端口数量按现场器件分布确定，接口形式与现场插头匹配。端口多于实际使用数量时，多余端口需配短路插头；端口不足时则需要增加节点，不能通过一个端口并联多只开关来替代，否则会破坏回路监测逻辑。

电缆与出线方式

出线方式、电缆长度、护套颜色按设备结构与走线路径确定。固定安装、不频繁拆装的位置可采用直接出线；需要分段调试或后期换线的位置宜采用插座式，插头另行选配。电缆长度应在图纸上标注，避免现场凭目测剪切。

标识与颜色

壳体颜色、端口编号、回路标识与图纸编号应一致。安全回路的节点最好在盒体上标明所属防护门或区域，检修时可按标识直接定位，不必逐根追线。标识内容可在定制时一并确定，采用丝印或标签形式。

打样与验证流程

需求表与图纸确认

定制从需求表开始：触点配置、通道数量、端口数量、接口形式、出线方式、电缆长度、标识内容逐项填写，并附现场接线图或安全回路图。双方按图核对端子编号与回路走向，确认无误后再进入样件阶段，避免样件做出后才发现定义不符。

样件试制

样件按确认后的图纸试制，重点验证三项：端子与端口的对应关系、跳线与短路插头的位置、辅助触点与报警支路的独立性。样件出厂前逐口做通断检查，确认常闭端口在未插短路插头时呈断开状态，插上后闭合。

上机验证与量产

样件装到设备上验证：逐只开关动作，确认安全回路断开与复位正常；拔出任一短路插头，确认系统按预期停机；触发通知支路，确认报警装置动作。验证通过后冻结图纸与物料清单，转入小批试产，再按订单批量供货。图纸变更需重新确认，避免批量件与样件不一致。

定制参数与确认要点

设备网络与扁平介质

DeviceNet网络

DeviceNet是一种开放式通信网络，用于将工厂车间设备——如光电传感器、电感式接近传感器、电机启动器、驱动器、阀歧管和简单操作员接口——连接起来，而无需通过I/O系统转接。该网络可增加由现场设备传送到控制系统的信息量与传送速度，并大幅降低接线成本。

网络介质与连接

DeviceNet网络由为节点提供电源和通信的电缆系统组成，从完全硬接线的网络到完全基于连接器的系统均可选择。不同介质类型有各自的特性与限制，但每种介质都支持与非网络情况相同的连接类型，选型时按现场布线条件与节点分布确定。

KwikLink扁平介质

KwikLink常规用途连接器采用扁平电缆设计，把灵活性与简便性结合在矮型、适合OEM设备的包装中。即插即用功能可降低现场劳动力，模块化卡锁式连接器无需切割电缆与剥线，带键的电缆与卡锁式连接器可防止接线错误，设备可添加到干线上的任意位置，不需要预先确定电缆长度。

干线距离与一次性连接

扁平介质系统的限制有两条：最大干线距离为420m（1378ft）；一次性连接器使用之后无法移动或拆除。前者决定网络的分段与中继规划，后者要求在现场布线前确定节点位置，避免连接器装错后无法调整。要求不十分苛刻的工业应用，可采用这类扁平介质方案降低安装成本。

常见问题与交付

系统上电后安全继电器不吸合，先查什么？先确认所有未使用端口是否已装短路插头，再查串联回路是否有端口未旋紧或开关未复位。无源回路的断开点通常就在这两处，按段短接可以快速定位。

能否用一只分线盒接光幕？不能。无源分线盒仅适用于干式触点开关，光幕、安全地毯与压敏安全边缘需要专用控制器处理其输出，接入无源盒无法保证检测能力。

单通道能否改成双通道？可以定制，但需要重新确定盒内端子与跳线布置，属于结构变更而非简单增口。改型后应按双通道方式重新验证回路，不能沿用原单通道接线。

报警灯接在哪里？接在辅助触点上。辅助触点为N.O.，只反映状态、不参与安全切断，报警支路故障不会影响安全回路动作。接线时应与安全回路分开走线，便于分别排查。

定制需要提供哪些资料？需求表、现场接线图或安全回路图、端口与器件对应表、安装位置与电缆长度、标识内容。资料齐全后可先出样件验证，再冻结图纸批量生产。

交付与资料如何配套？按确认图纸供货，随货提供端口定义与接线说明，便于现场安装与后续备件替换。批量项目可按订单分批交付，样件与批量件使用同一套图纸与物料清单。
