M8总线分线盒PNP NPN 直接出线式 定制

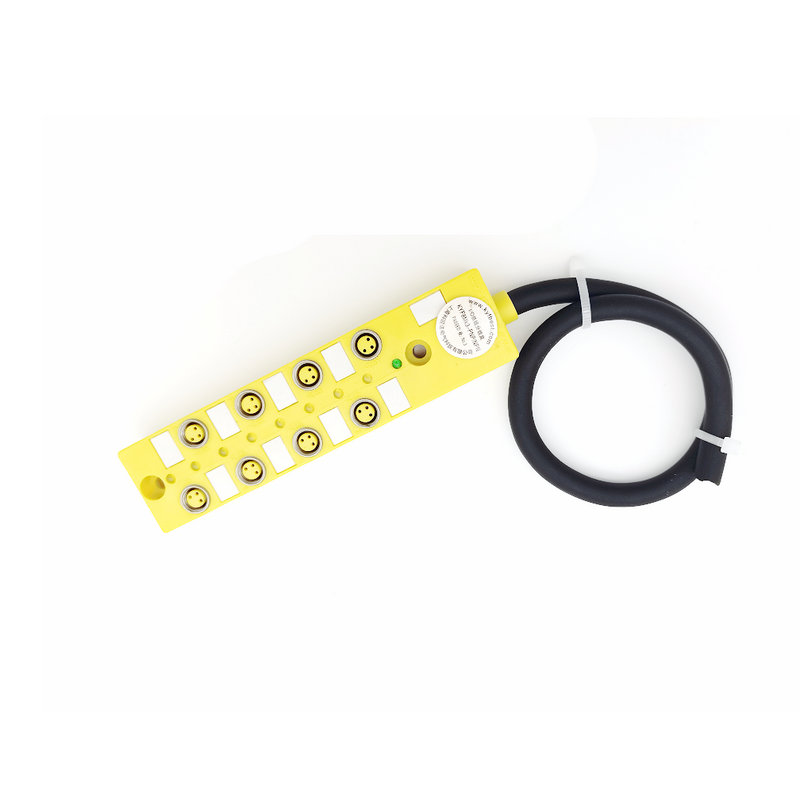

M8 总线分线盒（8 位、PNP 与 NPN 任选、直接出线式）是上海科迎法电气科技有限公司自主设计、研发与生产的总线 I/O 分线产品，自 2007 年上市销售以来已服务 600 家以上客户。与插座式不同，它的主电缆在出厂时已与盒体注塑成一体，线长按订单预制，设备到场后接上电源与控制器即可使用，省去现场压接与分线环节。

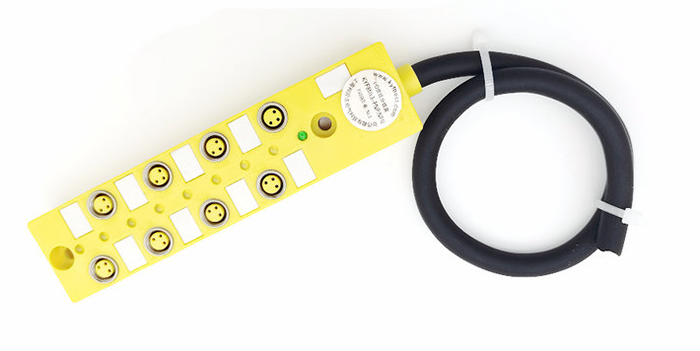

盒体提供 8 个 M8 螺纹端口，内部线路可选 PNP 型或 NPN 型，并分单通道与双通道两种形式；出线电缆长度可为 2 米、5 米、10 米或按需求定制，护套颜色与线身标识也可按项目约定。对批量生产的标准机型而言，这种交付方式能把接线质量固定在工厂内，减少现场差异。

产品定位与核心优势

免接线的交付方式

直接出线式把主电缆、盒体与端口触点在出厂前一次装好，现场只需固定盒体、把传感器插头旋入端口、把主电缆接到控制柜。相比插座式加现场制作电缆的做法，它少了一道剥线、压接与针位核对的工序，接线一致性由工厂工艺保证，特别适合批量设备与交付周期紧的项目。

PNP 与 NPN 任选

PNP 型公共端接 0V，传感器动作时信号端输出高电平；NPN 型公共端接 24V，动作时信号端被拉低。两种极性的端口定义与公共端接法不同，订货时须与现场传感器一致。同一只盒体不建议混用两种极性，否则公共端无法统一，排查时也容易把极性不匹配误判为触点或电缆故障。

结构组成与出线原理

8 个 M8 螺纹端口

端口为 M8×1 螺纹，触点排布按 IEC61076-2-101 定位，插头旋入后由螺纹压紧并靠端口根部密封圈止水。8 个端口沿盒体一侧均布，间距按手指操作空间留出余量；未使用的端口应加装防护盖，避免粉尘与切削液在螺纹槽内沉积，影响后续插拔与密封效果。

一体注塑的出线结构

主电缆从盒体一端引出，出线部位通过注塑与壳体连成整体，没有可拆卸的出线接头，也不存在现场装配留下的缝隙。注塑料包裹电缆护套与内部引线，形成一段渐变过渡，使弯曲应力从护套逐步传到壳体，而不是集中在某一截面，减少反复弯折后的护套开裂。

单通道与双通道

单通道指每个端口对应一路信号，8 个端口提供 8 路独立通道，适合传感器点位分散、需要单独诊断的场合。双通道指单个端口内布置两路信号，用较少的端口实现更多点位，适合点位密集而安装空间有限的工位。两种形式共用盒体外形，区别在内部走线与触点分配，选型时按实际点位数与诊断要求确定。

指示灯与状态提示

盒体设单只指示灯，用于提示供电或工作状态，便于巡检时快速判断盒体是否得电，但不逐路指示通道通断。排查单路故障仍需借助传感器自带的动作指示或万用表测量。指示灯本身为低功耗元件，其回路与信号回路分开布置，避免影响信号电平。

关键参数与规格表

下表为该系列分线盒的通用参数。端口数量、极性、出线长度与电缆规格按订单确定，表中数值来自产品实测与执行标准，特殊要求可在定制时另行约定。

载流能力的分配

总额定电流 12A 约束整只盒体的合计负载，单路 2A 与单槽 4A 约束单个端口的通过能力。多芯线截面积 8×0.34＋2×0.75 的含义是 8 根 0.34mm² 信号线与 2 根 0.75mm² 电源线：信号线负责通道传输，电源线承担公共端供电，因此总电流不能只按信号线核算，电源线的压降同样要计入。

电气与机械指标

接触电阻不大于 5mΩ、绝缘电阻不小于 1000MΩ，用于判断触点状态与绝缘受潮；冲击电压 1000V 对应 24VDC 回路的常规绝缘配合。机械寿命大于 500 次插拔周期，按日常检修频次可覆盖多年使用，超过后应检查端口螺纹与触点弹性；动作温度范围－25℃～＋85℃，覆盖车间、户外机柜与设备内部温升环境。

材料与制造工艺

接触件与镀层

接触件采用铜合金，兼顾弹性与导电能力，插孔收口后能维持稳定的接触压力。表面处理为 NiAu，即镍底层加金层：镍层阻挡铜向表面扩散，金层降低接触电阻并抑制氧化，适合低电平信号与长期不插拔的端口。触点载体镀金，进一步避免载体氧化引起的接触不稳。

注塑与总装

壳体为工程塑料注塑件，端口螺纹与出线部位一次成型。出线段在注塑前先完成内部焊线并做通断测试，注塑后电缆与壳体成为整体，无法再拆开调整，因此焊点质量、线序与屏蔽连接必须在注塑前确认。成品逐只做通断、绝缘与外观检查，确认 8 路通道与公共端对应无误后才包装入库。

防护与可靠性

IP67/68/69 密封

产品防护等级覆盖 IP67、IP68、IP69，分别对应短时浸水、持续浸水与高压高温冲洗。密封由三部分组成：端口螺纹根部的密封圈、插头与端口配合面的压紧，以及出线部位注塑料与电缆护套的结合。前两处可在现场检查，出线段属于工厂成型，一旦护套被割伤或长期弯折开裂，密封即失效，因此安装时不得在出线根部弯折或悬挂重物。

温度与弯折寿命

工作温度范围－25℃～＋85℃。低温下护套变硬，出线根部是应力最集中的位置，安装时应留出足够弯曲半径；高温下应避免电缆紧贴发热部件，防止护套软化后与注塑料脱开。设备运动部位使用时，把电缆固定点设在靠近盒体一侧，让弯折发生在整段电缆上，而不是集中在出线口。

屏蔽与总线传输

用于总线系统时，电缆屏蔽层应在盒体内接到屏蔽端子，并在控制柜侧单点接地，避免形成地环流。屏蔽层不能与信号公共端短接，否则会引入干扰。多芯线按总线特性阻抗要求选型，分支段阻抗与主干一致，可减少信号反射；出线长度越长，阻抗不连续的影响越明显，订货时应按实际敷设距离确定线长。

安装与接线指导

固定与出线方向

盒体通过底部安装孔或支架固定在设备钣金上，固定面应平整，避免拧紧后壳体变形影响端口密封。出线方向在订货时可与厂家约定，现场不宜强行扭转电缆改变走向；需要转向时使用固定卡箍过渡，把扭矩与拉力交给支架，而不是注塑出线口。

端口分配与标签

按工位或功能划分端口，同一机构的传感器安排在相邻端口，图纸编号与盒体标签一一对应。线身标识与端口标签应采用同一套编号规则，检修时不必拆开盒体即可判断通道归属；更换传感器后及时更新标签，避免标签与实际接法长期不一致。

与控制器侧对接

主电缆进入控制柜后，先核对电源线与信号线的线色和线号，再接入 PLC 输入模块或工控机采集卡。公共端电位必须与模块一致，PNP 配漏型输入、NPN 配源型输入是常见组合；接反时信号会常亮或常灭。通电前用万用表确认电源线无短路，再逐路验证传感器动作。

定制流程与交付确认

线长与敷设距离

标准线长为 2 米、5 米、10 米，也可按设备实际敷设距离定制。确定线长时把盒体安装位置、控制柜进线口、弯曲余量与检修预留一起计入，不要只量两点直线距离；线缆过长会增加压降与干扰拾取，过短则会在安装时被拉紧，把应力传到出线口。定制线长需在订单中注明，并在图纸上确认走向。

芯数与截面积

标准配置为 8×0.34＋2×0.75，即 8 根信号线加 2 根电源线。通道数增加或需要单独供电时，可调整芯数组合；驱动电流较大的执行器应加粗电源线截面，低电平信号则保持信号线截面不变以减少线间电容影响。芯数变化会改变电缆外径，出线注塑模具与护套规格需同步确认。

护套颜色与材质

盒体颜色可选黄色、黑色、灰色与透明，黄色在现场辨识度最高；电缆护套颜色可选黑色、黄色等。护套材质按使用环境确定：一般车间用常规柔性护套，油污环境选耐油护套，户外或低温环境选耐候、耐低温护套。颜色与材质需在订单中一并写明，避免只约定颜色而忽略环境适应性。

标识与批量一致性

线身可印制线号、通道号或客户指定的标识，盒体可贴端口标签与设备编号。批量订单应先确认样品，锁定线长、线色、标签内容与极性，再按同一工艺投产；后续补货沿用同一份确认样，避免不同批次在标识或线色上出现差异，给现场维护造成困扰。

型号与选型对照

8 位与 12 位

M8 系列现有 8 位与 12 位两档。8 位适合单工位或小型设备，盒体紧凑、出线集中；12 位适合检测点较多的产线段，可减少盒体数量，但分支电缆更长、故障定位范围更大。按实际 I/O 点数预留 1～2 路备用，避免满配后无法扩展，也便于后期增加检测点。

单通道与双通道

单通道适合需要逐路诊断、传感器分散的场合，故障定位直接；双通道适合点位密集、安装空间受限的工位，用较少端口实现更多信号。双通道的端口内触点间距更小，接线时对插头质量与压接精度要求更高，现场自制插头应特别注意线径匹配与针位顺序。

典型应用场景

批量设备的标准配置

包装机、贴标机、装配专机等批量生产的设备，常在厂内完成整机接线再发货。直接出线式分线盒按机型统一定制线长与标识，同一型号的多台设备接线完全一致，现场调试只需按图核对，售后更换也不会因线长或线色不同而装错。

产线改造与移动作业

老旧产线改造时，原有电缆桥架与端子排往往不再适配，直接出线式可在设备侧建立统一的接线基准，缩短停机时间。对需要经常移动或调整位置的工位，一体出线结构没有可松脱的出线接头，减少了搬运过程中接头脱落与进水的风险。

常见问题与定制服务

某一路无信号，其余正常。先交换传感器插头，判断故障在传感器侧还是盒体侧；换端口后恢复说明原端口触点氧化或插头未旋到位。8 路共用公共端，单路异常通常不涉及公共回路，不必整只更换。

全部通道无信号。测量公共端与电源线电压，再核对线色线号是否与图纸一致。PNP 与 NPN 在公共端接错时表现正好相反，可据此判断是极性配置而非盒体损坏。

出线根部护套开裂。多为安装时弯曲半径过小或电缆被拉紧。应在出线口前留出余量并加装卡箍，让弯折发生在整段电缆上；护套已开裂的应整根更换，不能仅用胶带缠绕，否则水分会沿裂缝进入盒体。

指示灯不亮但信号正常。指示灯只提示供电或工作状态，其回路与信号回路分开；不亮时先查供电，再判断指示灯本身是否损坏。指示灯损坏不影响通道传输，可安排停机时更换。

公司接受客户特殊定制，可调整端口数量、极性、单双通道、线长、芯数与截面积、护套颜色材质以及线身与盒体标识；配套插头分预制带电缆与现场接线两类，Y 形、T 形转接器亦有现货供应。订货时提供传感器类型、通道数量、敷设距离与使用环境，可缩短选型与交期确认时间。
