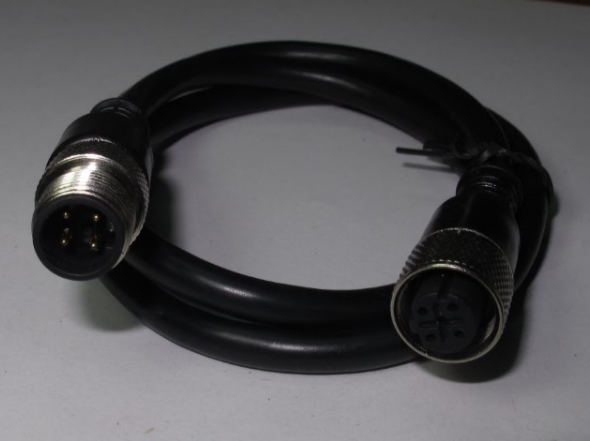

M12、M8双头电缆连接器8

直头与弯头的几何差别

同一根双头线，两端选直头还是弯头，改变的不是电气性能，而是占用的空间与出线方向。设备越紧凑，这个选择越关键：很多安装失败并非线不通，而是插头装上去之后顶住了旁边的结构件，或者电缆被迫在出口处硬折。

出线轴向的差别

直头的电缆沿插头轴线方向伸出，与螺纹旋合方向一致；弯头的电缆在插头尾部转约90度，沿垂直于轴线的方向出线。这意味着直头占用的是接口正前方的空间，弯头占用的是接口侧方的空间。判断该用哪一种，先看接口周围哪一侧是空的。

长度方向的占用

直头从螺纹端到出线口的总长较大，插入设备后向前延伸一段；弯头把这段长度折向侧方，正向占用明显缩短。对于安装在薄型支架、端面贴近挡板的传感器，直头往往没有足够的正向空间，弯头则可以把线“贴”着安装面走。

旋紧的可及性

直头的螺纹套是完整圆柱，手指可整圈握持，旋紧力矩容易施加；弯头的尾部被出线体占据，握持面变窄，在密集安装区可能只能用指尖捻动。可及性差的后果是“看着拧了、其实没到位”，密封圈未被压紧，防护随之失效。因此弯头端应尽量朝向便于操作的一侧。

从尺寸构成看，直头的正向长度约等于插头本体加出线口，弯头的正向长度只到插头本体，出线转到侧向并带出一个弯曲半径。也就是说，弯头并没有“消灭”这段长度，而是把它挪到了另一个方向。选型时要确认侧向也有空间，否则问题只是从正面转移到了侧面。

弯头的出线方向

相对安装面的朝向

弯头的出线方向由插头成型时固定，不能像万向接头那样任意调整。安装前要先确定电缆应当朝哪个方向走：沿支架向下、绕到设备背面、还是顺着线槽水平延伸。方向定错，线就会横跨接口或压在结构件上，只能靠扭动电缆强行迁就，反而增加应力。

旋转与对位的余量

螺纹旋合前，弯头本体可以绕轴线转动，出线方向也随之改变；一旦旋紧，方向即被锁定。因此正确做法是先把弯头转到合适方位，再旋入锁紧，而不是旋紧后再拧着电缆找方向。对位时避开相邻插头与结构件，并给后续维护留出拆装角度。

多根线并排安装时，方向管理比单根更重要。若相邻插头的弯头都朝同一侧，电缆会挤在一条窄缝里互相摩擦；正确的做法是让它们朝走线槽的方向依次错开，或把其中几根改用直头，让出线路径分层。排布前先用等比例草图比划一次，比装完再改省时间。

两端角度组合选型

两端各自可选直头或弯头，形成四种基本组合。选择时把两端分别看：设备端看接口前方有没有空间，柜端看柜内深度和相邻模块的间距。下表把四种组合的占用与风险并列。

贴壁安装怎么选

传感器贴壁或贴板安装时，接口正前方常被结构挡住，只剩侧向空间。此时设备端选弯头，让电缆沿壁面走；柜端若空间充裕可选直头，形成“弯—直”组合。这样电缆从传感器出来后贴着安装面延伸，不会翘起，也不容易被运动部件刮到。

狭缝与腔体怎么选

狭小腔体内，直头的正向长度往往就是装不进去的原因。两端都选弯头可把整体高度压到最低，但两处出线方向必须错开，避免电缆在腔内互相缠绕。若腔体只有一个出口，弯—弯组合应让两端都朝出口方向出线，而不是各自朝内。

混合组合的折中

实际项目里更常见的是“一端弯、一端直”：设备侧空间紧用弯头，柜侧操作方便用直头。这样既解决了安装，又保留了柜内旋紧与拆卸的便利。没有必要两端都上弯头，弯头越多，可握持的锁紧面越少，装配效率反而下降。

弯头端的受力与固定

杠杆效应

弯头的出线点偏离插头轴线，电缆受到侧向拉力时会在插头尾部形成力矩，相当于一根短杠杆。同样的拉力，弯头端承受的弯曲应力比直头端更大。因此弯头附近的电缆必须固定，不能让悬空段的重量和振动全部作用在插头根部。

支撑与余量

固定点应设在弯头出线后不远处，用扎带或线夹把电缆托住，但不要勒得过紧，以免压扁护套。固定后仍要留一小段松弛余量，吸收设备运行时的位移；余量过紧会把振动直接传进插头，过松则容易甩动、勾挂。

锁紧空间与操作方式

指尖可及的范围

M12螺纹套外径约十几毫米，正常旋紧需要手指绕过整圈；M8更小，只能用指尖。相邻接口的间距、支架边缘到插头的距离，都会压缩可及范围。设计安装位时，应在插头周围留出一圈操作空间，而不是等装配时再发现拧不动。

工具辅助的边界

空间实在不足时，可用专用开口扳手轻带一下螺纹套，但不宜作为常规手段。工具施力容易超过手拧力度，压伤密封圈或让螺纹套滑牙。弯头端尤其如此：扳手卡在窄小的锁紧面上，稍有偏斜就会打滑。能用手指拧到位的位置，优先保持手动操作。

安装顺序

先对位，后旋紧

正确顺序是先让插头对准编码、轻推入位，再调整弯头出线方向，最后旋紧螺纹。顺序颠倒会带来两个问题：先旋紧再转方向等于强行扭动已啮合的针孔；先固定电缆再旋紧，则可能因线被拉直而无法转动插头。

两端交替确认

双头线有两处锁紧点，装完一端不要立刻把电缆固定死，否则另一端可能失去旋转余量。应先把两端都旋到位，确认出线方向互不干涉，再统一固定走线。若一端在柜内、一端在设备上，建议先装操作空间小的一端，再装空间充裕的一端。

走线固定

固定点从插头向电缆方向依次布置，第一处离插头不宜太远，以托住重量又不限制微小位移为准。弯头端的固定尤其重要，因为它承受的力矩更大。线槽内走线时避免与锐边直接接触，转弯处留出足够半径，不要把整段线绷成直线。

拆卸顺序与安装相反：先松开两端螺纹，再拆固定点，最后取线。若先拆固定点，电缆会带着弯头摆动，插头根部承受额外扭力；若只松一端就硬拉，另一端针孔会被斜向拽开。维护频繁的工位，应优先选择拆卸空间好的一端布置直头。

安装后的检查

角度组合装完之后，按下表逐项确认，重点看“看不见的地方”，例如弯头背面是否顶住结构、柜内一端是否留有拆卸角度。

检查表的使用

这张表适合在首次装机与更换备件后使用。五项规定全部满足，才算完成一次合格的安装；任一项不合格，都不要用“先运行看看”的方式跳过，因为弯头方向的偏差往往在设备动作几次之后才演变成护套破损或信号中断。

典型应用

紧凑设备与末端工装

直弯组合最常出现在空间被结构占满的位置：薄型输送机侧板上的传感器、机器人末端的夹爪与检测头、小型包装机的门内检测点。这些位置的正向空间往往只有几十毫米，弯头把出线折向侧方，才让电缆有地方可走。

柜内布线与改造

控制柜内模块排列紧密，接口常朝向柜门，直头线会顶到门板或走线槽。把柜内端改为弯头，让电缆沿模块侧面走，可以腾出正面空间；设备端再按现场情况选直头或弯头。老柜改造时，这种“只换线不换柜”的做法最省事。

备件管理上，直弯组合的线最好按“设备端角度+长度”单独建号，不要与直直组合共用料号。两者外观相近，混放后装配工很可能拿错，装上去才发现方向不对，而这时线已经旋紧、电缆也已固定，返工成本远高于备件多一个编号。

常见问题

问答

问：弯头能不能现场改成直头。不能，出线方向在注塑时已固定，现场改向等于破坏密封与结构，应按需求重新选型。

问：弯头端总是拧不到位怎么办。先确认周围是否留有手指空间，再看是否先固定了电缆导致插头无法转动；必要时改用直头或调整安装位。

问：直头和弯头的电气性能有差别吗。没有，两者芯数、额定电流电压、接触电阻与防护等级相同，差别只在出线方向与空间占用。

问：弯头方向装反了会怎样。电缆会横跨接口或压在结构上，长期受力后护套先裂，继而进水；发现方向不对应在断电状态拆下重装，不要硬扭电缆凑合。

问：两端都选弯头是否更省空间。只在两端都能容纳侧向出线时才成立，且方向要错开；若一侧只能正向出线，弯弯组合反而会顶住结构。

长度、芯数、护套材质、屏蔽形式与两端角度均可按客户要求定制。产品通过CE/LVD、CE/EMC、IP67认证，公司通过ISO9001:2015与IATF16949:2016体系认证，材料符合ROHS要求。
