M12双头电缆连接器（预注一体带线式）

产品定位与结构概述

M12双头电缆连接器是上海科迎法电气科技有限公司推出的预注一体带线式成品组件，两端均为M12接口。直头或弯头、公头或母头可任意组合，芯数覆盖3芯至12芯，电缆长度按现场需求定制，适用于工业自动化、传感器连接与现场总线通信。

所谓预注一体，是指两端插头在工厂内与电缆一起注塑成型，出厂即为可直接安装的完整线缆。用户拿到手不需要剥线、焊针、拧紧尾盖，插上即可通电，这一点与现场可拆装的组装式连接器有本质区别。

两端M12的成品组件

两端同为M12×1，意味着组件两端都具备螺纹锁紧与高防护能力，可用于设备到设备、设备到控制柜、传感器到分线盒等多种连接。两端结构分别独立选择，一端直头一端弯头、一端公头一端母头都能实现，不受对端接口形式限制。

双头结构的连接价值

现场原先常见做法是一端带插座、一端散线，安装时再现场接线。双头成品把接线工作前移到工厂，现场只剩插合与锁紧两个动作，接线错误、虚焊、护套破损这类人为质量问题随之减少，设备改造与换型的停机时间也明显缩短。

对OEM设备厂而言，双头成品还有一个隐性收益：装配线上不再需要专门的接线工位，也不必为不同机型准备多种散线和端子。整机出厂时线缆已按图配好，售后备件只需按型号整根更换，现场判断从查线简化为换线试。

预注一体与现场可拆装的差别

两种形式都能实现M12连接，区别在于插头与电缆的结合面由谁完成、在什么环境下完成。这个差别在样机上不明显，在批量生产和长期运行中会被放大。

注塑成型的结合界面

预注一体在注塑机上完成包胶，塑料在高温高压下填满插头壳体与电缆外护套之间的空隙，冷却后形成连续密封体。结合面没有可拆卸的螺纹与尾盖，水汽、油雾和粉尘没有进入路径，电缆受力时由整个注塑体分担，而不是集中在焊点或压接点上。

组装式的结合界面

组装式连接器由用户在现场剥线、焊针或压接，再拧紧尾盖与密封件。它的好处是长度可现场调整、备件通用；代价是质量取决于操作者，剥线长度、焊接温度、尾盖扭矩任何一项不到位，都会留下渗水或断芯的隐患。

何时选预注一体

批量设备配套、防护等级要求高、现场不具备接线条件或缺乏熟练工时，优先选预注一体。设备定型后长度与结构不再频繁变化，成品组件的库存管理也更简单，一个型号对应一根线，不会出现尾盖丢失、密封件装反的问题。这类组件还可按设备型号建立物料号，便于库存管理与备件追溯。

双头结构与针位对应

直头与弯头的组合

直头沿轴向出线，插拔所需空间大，适合设备侧面或柜内开阔位置；弯头出线方向与轴线成角，适合贴壳安装、防护罩内或相邻设备间距很小的部位。两端可以一端直一端弯，按各自安装面的朝向分别确定，不必两端统一。

公母配对与针位

公头为插针、母头为插孔，双头组件常见的配对是一端公一端母，用于连接两个都带插座的设备；也可做两端公头或两端母头，用于延长或转接。针位按编码凸台定位，同一编号的针在两端一一对应，接线时不需要逐针猜测。

芯数配置与信号分配

3芯、4芯多用于传感器与执行器的电源加信号，5芯常用于两路信号加电源，8芯及以上用于多信号或以太网传输。芯数增加时单芯载流量下降，选型要同时核对针位定义与设备说明书，避免把电源针与信号针对调造成设备损坏。

线长、出线方向与屏蔽定制

长度定制的测量方法

成品组件的长度通常指两端插头之间的电缆长度，不含插头本体。测量时应沿实际走线路径取线，包括绕过立柱、穿过线槽和预留的弯曲余量，再留出少量调试余量。长度过短会迫使设备移位，过长则增加缠绕与磨损风险。

出线方向的确定

弯头的出线方向有多个可选角度，订货时需说明弯头朝向，最好附带安装示意图或照片。同一条产线上不同工位的出线方向可能不同，若统一采购同一角度，现场会出现线缆顶着护罩或被迫扭转的情况。

屏蔽结构的选择

屏蔽型电缆在芯线外增加铝箔或编织层，抑制变频器、伺服与高频加热设备产生的干扰；非屏蔽型成本低、柔韧性好，适合干扰较小的柜内布线。选屏蔽型时要注意屏蔽层与两端插头壳体的搭接是否连续，否则屏蔽形同虚设。

关键参数与规格表

下表为常规配置与电气参数，芯数不同会带来载流量差异，具体以确认图为准。

基本参数

电气性能

抗拉、密封与机械寿命

注塑体的抗拉能力

电缆被拉扯时，力首先传到注塑体，再由注塑体分散到整段护套，芯线与焊点几乎不承受直接拉力。这是预注一体结构最实际的价值之一。即便如此，安装时也不应把电缆当作牵引绳使用，拖拽整根组件时应抓住插头壳体而非线身。

螺纹锁紧与密封

两端均通过M12×1螺纹旋合锁紧，密封依靠插头端面的密封圈在拧紧时受压。IP67的防护在两端插合、螺纹拧紧的状态下成立。若一端悬空，该端不具备防护能力，应套护帽或接入防水插座，不能长期裸露在切削液与冲洗环境中。

机械寿命标称≥500次，指的是插拔循环。实际使用中，螺纹反复拧紧会使端面密封圈逐渐压缩变形，超过寿命后即使外观完好也可能渗水。调试工位插拔频繁，建议定期更换密封圈或整根组件，而不是等到出现通信异常才处理。

型号命名与配置示例

型号字段含义

型号按M12-公(母)-直(弯)-电缆长度口米-M12-公(母)-直(弯)书写，前后两段分别描述第一端与第二端，中间字段为电缆长度。两端信息完整写出，可避免"双头同向"的误判。

配置示例

M12-公-直-2米-M12-母-直：一端公头直头，另一端母头直头，长度2米，用于传感器与分线盒之间的常规连接。M12-公-弯-5米-M12-母-弯：两端均为弯头，适合贴壳走线、安装空间受限的设备。

出厂检测项目

导通、绝缘与耐压

每根组件逐针测量通断，确认两端针位一一对应、无错位、无短路；测量芯线与屏蔽之间的绝缘电阻，按≥500MΩ的要求控制；按冲击电压1250V的要求做耐压抽检。接触电阻按≤8mΩ控制，超标通常意味着插针镀层损伤或压接不良。

外观与密封检查

外观检查注塑体有无气泡、缩痕、飞边，护套与插头结合处是否连续；检查螺纹有无损伤、密封圈是否到位；对防护结构做抽样气密或浸水验证。长度用卷尺或测长装置核对，两端结构、线序、颜色逐项对照订单。

应用场景

传感器与执行器连接

接近开关、光电传感器、压力变送器多为M12接口，通过双头组件接入分线盒或远程IO。3芯与4芯配置在这一场景最常见，PUR护套适合机床与清洗工位，屏蔽型则用于与变频器共柜的场合。

布线时让信号线与动力线保持距离，交叉处尽量垂直通过；线缆进入柜体后应固定，不要悬垂在散热风口或变频器出风口附近，长期热风会加速护套老化，护套变硬后又会在弯折处开裂。

控制柜到现场设备、物流与包装线

控制柜出口若为M12插座，可用双头组件直接引到现场设备，省去端子排与散线；包装机、输送线、码垛机上的光电与气缸阀岛也常用这种连接方式。双头结构支持快速插拔，换型时整根更换，不需要重新接线，特别适合多品种小批量生产。

品质保障与定制服务

认证与质量体系

产品通过CE/LVD、CE/EMC、IP67认证，公司通过ISO9001:2015质量体系认证及IATF16949:2016汽车行业质量体系认证，所有材质符合ROHS环保指令要求。M12双头连接器产品完全可替代进口，已多次出口到欧美、东南亚、中东市场。

定制范围

我们接受非标定制，包括特殊芯数、特殊电缆材质、特殊电缆长度、特殊出线方向、特殊接触件类型、屏蔽与非屏蔽选择等。提供设备接口形式、安装空间与走线路径后，可协助确定两端结构并出图确认。

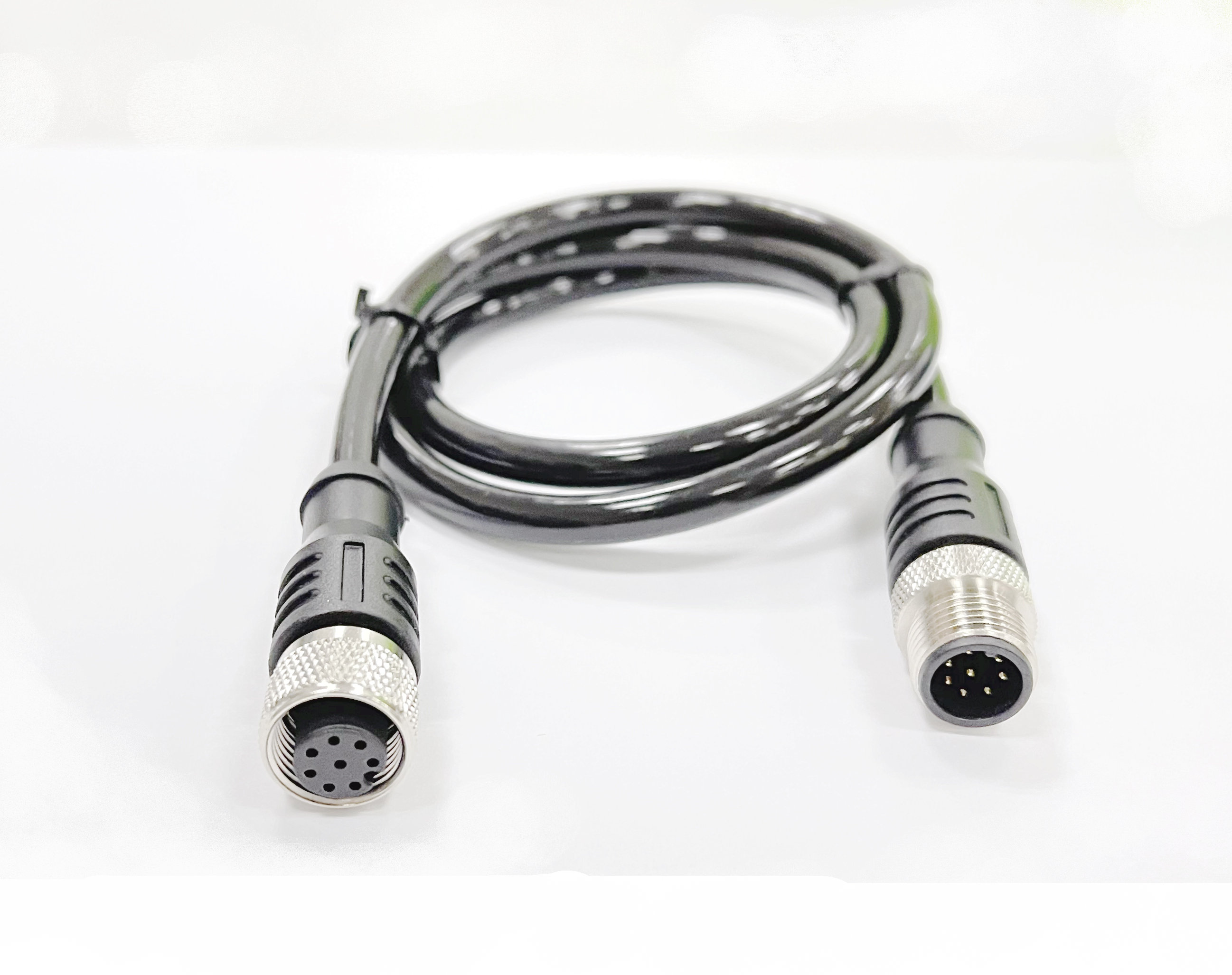

M12双头8芯电缆连接器（预注一体带线式）
