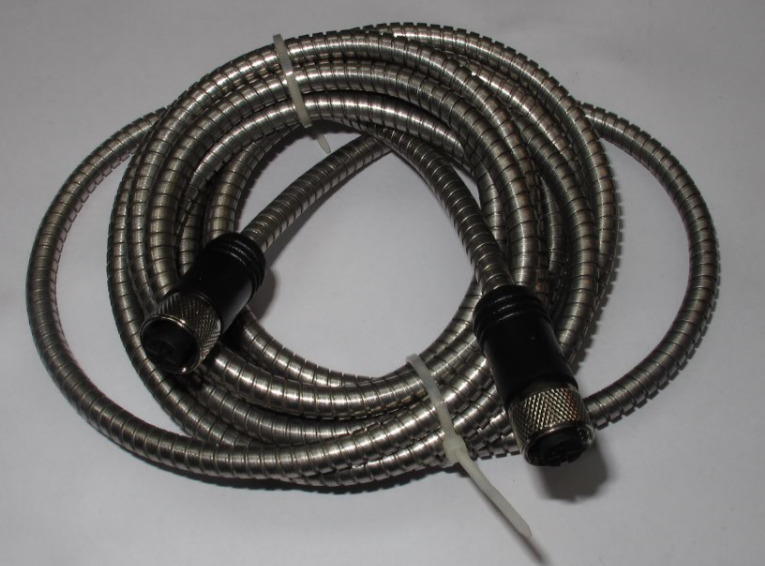

M12、M8双头电缆连接器6

IP67 到底代表什么

IP67是这款双头线最常被引用的指标，也是最容易被误解的指标。它由两位数字组成，第一位是防固体异物等级，第二位是防水等级。理解每一位的具体含义，才知道它能在什么环境下用、不能在什么环境下用。

第一位数字 6

6表示完全防尘：在规定的试验条件下，壳体内部不应有粉尘进入。对工业现场而言，这意味着切削粉尘、铸造粉尘、面粉与水泥尘不会进入插头内部，也就不会在针孔之间形成导电通路。防尘不是靠堵，而是靠密封圈与注塑壳体把缝隙封住。

第二位数字 7

7表示短时浸水防护：壳体在规定深度与时间内浸入水中，内部不应进到有害量的水。它不等于可以长期泡在水里，也不等于可以承受高压水枪直射。很多现场把IP67理解成“完全防水”，结果用高压水冲洗后进水，问题不在产品，而在等级与场景不匹配。

等级成立的前提

所有IP等级都附带试验状态：插头与插座必须插合、螺纹必须锁紧。单独一个未插合的插头，或螺纹只旋了一半的组件，并不具备IP67能力。这一点在样本上往往不写，但现场绝大多数进水故障都源于此。等级是“装配完成后的整机性能”，不是零件本身的属性。

IP67 成立的条件

端面密封圈

密封圈装在插头端面的沟槽内，插合后被两侧金属端面压扁，形成一圈连续的回弹压力。它的截面形状、硬度与压缩量都经过设计，缺一不可。密封圈一旦扭曲、切边、沾上砂粒，压不实的那一小段就是进水通道。安装前应目视检查，不能带异物旋合。

螺纹锁紧到位

密封圈的压缩量靠螺纹旋合提供。旋到位时，端面贴合、密封圈被压到设计厚度；没旋到位时，压缩量不足，压力水会从缝隙挤入。手拧到底的手感应当明确，若感觉“还能再拧一点却拧不动”，多半是螺纹有异物或密封圈已错位，应拆下检查而不是加力硬拧。

注塑壳体与尾部

插头与电缆之间由注塑一体成型，没有可渗水的接缝，这是整线能达到IP67的基础。但尾部过渡区是薄弱的环节：护套龟裂、注塑料与电缆脱开，都会让水沿芯线间隙进入。壳体完好不等于尾部完好，检查时要连尾部一起看。

需要说明的是，IP67的试验是在实验室的清水条件下完成的，现场的水可能含清洗剂、油污或颗粒物，实际严苛程度高于试验。因此等级达标只能说明“结构具备防护能力”，不能保证在任意冲洗工艺下都不进水。把使用条件告诉厂家，比只看等级标识更有意义。

冲洗场景与防护匹配

食品、医药、包装与清洗设备常用水冲洗，但“冲水”之间的差别很大：水压、水温、喷射角度、是否含清洁剂，都会改变对插头的要求。IP67能覆盖其中一部分场景，而不是全部。

低压冲洗

设备日常清洁多为低压喷淋，只要插头锁紧、密封圈完好，水打在壳体表面不会进入。需要注意的是积水：冲洗后残留在端面沟槽或螺纹缝隙里的水，会在下一次旋合时被带进密封面。冲洗结束用干布擦净端面，比事后做防水补救更有效。

高压冲洗

高压水枪的射流速度高、局部动压大，能把水推向密封圈的薄弱点，也能冲掉润滑、加速护套老化。IP67的试验条件并不包含这种持续集中冲击。若工艺必须高压冲洗，应给插头加装防护罩或挡板，改变射流方向，避免正对端面与尾部过渡区。

冲洗后的干燥同样属于防护流程：端面沟槽、螺纹缝隙、弯头尾部凹陷处都容易存水，应逐个擦净或吹干，再旋合或加盖防尘帽。设备停机期间，未插合的接口应朝下或加罩，避免冷凝水积在插孔内。这些动作不增加成本，却能挡掉相当一部分进水故障。

清洗剂与护套相容性

PVC 与 PUR 的差别

PVC护套经济、柔韧，适合一般工业环境，但耐油与耐某些溶剂的能力有限；PUR护套耐磨、耐油，适合机床切削液与反复摩擦的场合。清洗剂选择要先看护套材质：强溶剂可能让PVC变硬、发白甚至开裂，PUR相对耐受，但也并非对所有化学品都免疫。

清洗剂的选择

优先选中性或弱碱性、无强溶剂的清洗剂，按厂家推荐浓度使用，不要为追求去污而随意加浓。含氯、含强酸碱或高浓度酒精的清洗剂，应先在样件上做浸泡试验，确认护套无变色、无发粘、无尺寸变化后再上线。清洗后及时用清水冲净残留，避免清洗剂在端面结晶。

对需要频繁插拔的工位，可配防尘防水帽，断开时立即盖上，避免插孔长时间暴露在冲洗环境。帽子应能排水、不积水，且与插头尺寸匹配；用普通胶带临时封口，冲洗后残留的胶与积水反而更难清理。

高压冲洗时的做法

喷射角度

水枪正对插头端面，等于把水压直接加在密封圈的压缩面上，是最不利的方向。应让射流与端面保持较大夹角，斜扫壳体表面，把污物带走而不是压进缝隙。对弯头型号，还要避开尾部出线处，那里是注塑料与护套的结合面。

距离与停留时间

水枪距离越近，局部动压越高。冲洗时应保持足够距离，并让水枪持续移动，不要在同一个插头上停留。长时间定点冲击的破坏力，往往比短时高压更明显，因为它让水有足够时间寻找密封薄弱点，也让护套局部反复受力。

温度与热冲击

高温热水冲洗会让护套与密封圈经历反复的热胀冷缩，加速材料老化与密封面变形。若工艺温度接近护套耐温上限，应选用耐温更高的材质或加装隔热挡板；冷热交替频繁的工位，还要检查密封圈是否已硬化、失去回弹。

密封圈的检查与更换

目视与手感检查

拆下插头后，先看密封圈是否完整、有无切边、扭曲、压痕与异物；再用指尖轻压，感受是否仍有回弹。变硬、发粘或无弹性的密封圈即使外观完好，也应更换。检查时不要用尖锐工具去挑沟槽，划伤密封面反而制造新的渗漏点。

更换与装配

更换时使用同规格、同材质的密封圈，尺寸不符会让压缩量偏大或偏小。装配前把沟槽与端面清洁干净，确认无残留清洗剂与金属屑；装入后检查是否平整、无翻边。必要时按厂家要求涂抹少量相容的润滑脂，帮助旋合，但不宜过量，以免吸附粉尘。

备件与储存

密封圈属于易耗件，应少量备用并按规格分袋存放，避免阳光直射、油污与高温。长期存放的橡胶件可能自然老化，领用时先检查弹性。现场不建议用“差不多尺寸”的密封圈替代，临时凑合往往在冲洗时才发现漏水。

更换周期没有统一答案，取决于冲洗频次、水温与清洗剂。可按季度抽查一批密封圈的回弹状态，发现硬化比例上升就缩短更换周期。与其等进水后整根换线，不如把密封圈当作定期更换件，成本低得多。

防护失效的常见原因

进水很少是单一原因造成，多数是“密封圈状态+锁紧程度+使用方式”三者叠加。下表把现场高频问题归类，便于按现象反查。

按现象反查

排查时先确认“是水进去还是根本没锁紧”，再区分是个别工位还是整条线普遍出现。个别故障多与装配手法有关，普遍故障则要怀疑冲洗工艺或清洗剂选型。不要一上来就换整根线，否则同样的工况还会再犯。

点检与维护制度

纳入日常点检

把插头状态写进设备点检表：螺纹是否回松、端面有无积水与异物、密封圈是否变形、尾部有无裂纹。冲洗设备建议每班擦干端面，每周检查一次密封圈，换季或长时间停机后重新确认。点检记录还能帮助判断某批线是否集中失效。

问：密封圈多久换一次。没有固定周期，按冲洗频次与水温定；每季度抽查回弹，硬化明显时整批更换。

问：IP67能否长期泡在水里。不能，7级是短时浸水，长期浸没属于更高防护要求，应选专用型号或加装防护结构。

问：插头没插合时也防水吗。不防水，等级以插合锁紧状态为准，未插合的插头应加防尘帽或置于干燥处。

问：能否用酒精擦拭插头。可以少量擦拭壳体表面，但应避开密封圈并待其挥发后再旋合；高浓度溶剂反复擦拭会加速橡胶老化。

认证与定制

产品通过CE/LVD、CE/EMC、IP67认证，公司通过ISO9001:2015与IATF16949:2016体系认证，材料符合ROHS要求。芯数、长度、护套材质、屏蔽形式与出线方向可按客户要求定制；对冲洗环境，可在选型阶段说明水压、水温与清洗剂类型，由厂家匹配护套与密封方案。
