M12、M8双头电缆连接器16

机床、压铸机、注塑机附近的M12、M8连接器，失效原因常常与电气无关：护套变软发黏、接头根部鼓包、芯线绝缘变脆。介质从护套表面或注塑结合部慢慢渗入，几个月后才表现为绝缘下降或信号异常。耐油能力因此成为这类工况选型的第一道门槛。

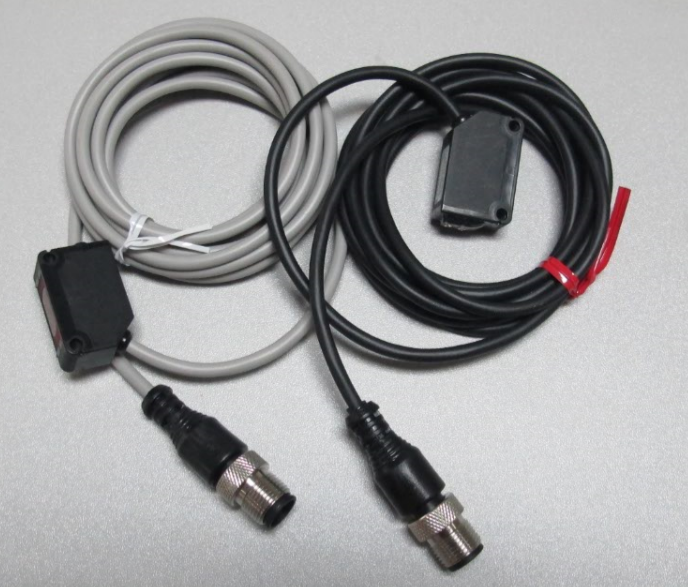

上海科迎法电气的M12、M8双头电缆组件采用预注一体成型，插头与电缆一体注塑，无接缝、无间隙，整机防护等级达到IP67。电缆提供PVC和PUR两种材质，PVC适用于一般工业环境，PUR耐油耐磨，适用于机床切削液等恶劣环境；两端为M12×1或M8×1螺纹接口，支持3至12芯、直头或弯头、公头或母头组合。

油液环境对连接器的三重作用

切削液的浸泡与飞溅

机床切削液多为水基乳化液，含表面活性剂、防锈剂和极压添加剂。它的问题不只是"湿"，而是长期附着后形成一层油膜，渗入护套与注塑体的微观界面，使材料逐渐溶胀。飞溅工况下液体反复附着、蒸发、再附着，浓度在表面积累，腐蚀性往往高于持续浸泡。

液压油的渗透

液压油以矿物油为基础，渗透性强，能沿着护套与芯线之间的空隙缓慢迁移。一旦进入屏蔽层或芯线束内部，清理非常困难，油液会长期滞留在内部，软化绝缘层并改变介电性能。液压站附近、油缸行程范围内的线缆应重点防范。

冷却液与清洗剂

集中冷却液系统、零件清洗工位的介质成分更复杂，可能含碱性清洗剂或溶剂。此类介质对护套的作用更快，表现为表面失光、发白、龟裂。若设备定期用高压清洗机冲洗，还需要考虑水流的机械冲击，而不只是化学相容性。

护套材料：PVC与PUR

PVC的耐油边界

PVC护套经济实用、柔软、加工成熟，适用于一般工业环境的固定敷设。它的耐油能力有限：短期接触油液问题不大，长期浸泡或频繁飞溅后容易出现溶胀、变软、增塑剂析出，表面变得发黏并吸附切屑。因此在机床内腔、油污集中的工位，PVC通常只作为过渡或临时方案。

PUR的耐油表现

PUR护套耐磨、耐油、抗撕裂，在切削液与液压油环境中尺寸稳定性更好，表面不易发黏，适合机床、加工中心、液压设备等油污工况，也适合有运动或弯折的工位。它的成本高于PVC，加工与注塑工艺要求更高，因此应按工位实际介质与接触方式选择，而不是全厂统一替换。

耐油性对密封与芯线的影响

护套溶胀与硬度变化

护套吸油后体积增大、硬度变化，冷热交替时反复胀缩，会在注塑结合部产生微小间隙。间隙一旦形成，油液进入的速度加快，形成"越渗越松"的循环。判断方法是定期用手指按压护套，若明显变软、表面有黏手感，说明材料已开始劣化。

密封面与注塑结合部

一体成型的密封依靠注塑料与护套的连续包覆，没有独立密封圈。油液长期浸泡后，若注塑料与护套的相容性不足，结合面会出现细微分离，表现为根部一圈发白或出现缝隙。此处是防护最薄弱的环节，也是检查时应重点观察的位置。

芯线绝缘的劣化

油液进入电缆内部后，芯线绝缘层会软化、膨胀，绞合导体之间的绝缘性能下降。初期表现为绝缘电阻下降（产品指标为不小于500MΩ），严重时相邻芯线之间出现漏电或串扰。这类劣化不可逆，无法通过擦拭或干燥恢复。

油污环境中的锁紧与拆装

螺纹锁紧的可靠性

M12×1、M8×1接口依靠螺纹锁紧，油膜进入螺纹后一方面降低摩擦、容易松动，另一方面使拧紧手感失真，操作者以为拧紧了实际未到位。油污工位应按规定力矩拧紧，并在设备点检时抽查锁紧状态，不能仅凭手感判断。

油膜对接触电阻的影响

触点表面的油膜会增加接触电阻，产品接触电阻指标为不大于8mΩ，若插拔时带油操作，油膜夹在触点之间，测量值可能明显偏高。插拔前应擦净接头端面，避免用手直接触摸插针；发现接触电阻异常时应清洁后复测，而不是反复插拔试图"磨掉"油膜。

拆装时的防污操作

在机床内部拆装时，应先停机、清理接头周围的积液与切屑，再松开锁紧。拆下的连接器不要直接放在机台表面，应套上保护帽或放入洁净袋中；重新安装前检查螺纹与密封面，确认无异物后再拧紧。

清洁与日常维护

清洗方式的选择

日常清洁宜用干布或无尘纸擦拭，油污较重时可用与护套相容的温和清洁剂，擦净后彻底干燥再通电。不建议用高压水枪直冲接头部位，也不要用尖锐工具刮擦注塑体表面，以免破坏表面致密层。清洗剂的选择应以不使护套失光、变软为前提。

定期检查项目

建议把接头纳入设备点检表，按班次或周次检查外观、锁紧与电气状态。检查重点不是"有没有坏"，而是劣化趋势：护套是否变软发黏、根部是否出现缝隙、接触电阻是否逐次升高。趋势比单次读数更有价值。

适用与不适用场景

适合的机床工位

PUR护套组件适合加工中心内冷工位、切削液飞溅区的传感器接线、液压夹具附近的限位与压力信号、工件清洗段之后的检测工位。这些位置油液接触频繁但非长期浸泡，配合IP67的一体成型结构，可以维持较长的使用寿命。

不适合的介质

强极性溶剂、高浓度酸碱、某些酯类合成液压油对常规护套的侵蚀较快，不能仅凭"耐油"二字判断适用。此类介质应提供具体牌号与浓度，由双方确认材料相容性；在未确认前，不应把连接器长期浸入介质中。

长期浸泡的边界

IP67的防护针对短时浸水与防尘防水，不等于可长期浸泡在油液或冷却液中。若工位存在持续积液、线缆长期泡在液槽内，应通过抬高接头位置、加装防护罩或改走线路径来避免浸泡，而不是依赖连接器本身的防护等级。

与其他防护设计的配合

防护罩与线槽

在切屑与冷却液集中区域，给接头加装简易防护罩或把它布置在钣金内侧，可以显著减少直接冲刷。线槽应留有排液口，避免槽内积液长期浸泡线缆；线槽盖板要能防止切屑落入，而不是仅起遮挡作用。

接头朝向与积液

安装时让接头端面朝下或朝侧方，避免朝上形成"接液杯"。弯头连接器在贴壁安装时更容易把出线方向引向低处，减少液体在根部滞留。若结构无法避免朝上安装，应在端面加装保护帽，并在点检时优先检查该位置。

选型与订货清单

需要提供的介质信息

仅说明"有油"不足以支撑选型。应提供介质类型（切削液、液压油、冷却液、清洗剂）、接触方式（飞溅、浸泡、擦拭）、大致浓度或牌号、接触频率与环境温度。信息越具体，护套与结构的选择越有依据，也能提前判断是否需要额外的防护措施。

常见问题

问：PUR一定比PVC耐油吗？答：在常规切削液与矿物液压油环境中，PUR的耐油与耐磨表现更好，但面对强极性溶剂或特定合成油仍需确认相容性。材料选择要看具体介质，而不是笼统比较材质名称。

问：护套表面发黏还能继续用吗？答：发黏说明材料已开始劣化，虽然电气可能暂时正常，但护套会吸附切屑、密封面也可能已经出现微隙。建议安排更换，并把该工位列入重点点检。

问：接头泡在切削液里几个月，拆开里面有油，是否质量问题？答：先确认浸泡方式是否超出IP67的适用范围。IP67针对短时浸水，长期浸泡不属于常规使用条件；若工况确实需要长期浸泡，应调整安装方式或选用针对性结构。

问：油污环境里接触不良，能否涂导电膏？答：不建议在未确认相容性前涂抹。导电膏可能与护套或注塑料反应，也会吸附切屑。正确做法是清洁端面、按规定力矩拧紧，并复测接触电阻。

问：同一台设备能否全部换成PUR？答：技术上可以，但会增加成本。建议按工位介质接触情况分级：油污、运动工位用PUR，干燥固定工位用PVC，既满足寿命要求，也控制采购成本。

上海科迎法电气的M12、M8双头电缆组件可按介质与安装条件配置护套材质、芯数、屏蔽形式与出线方向，产品通过CE/LVD、CE/EMC、IP67认证，工作温度范围为零下25摄氏度至正85摄氏度，接触件镀金，接触电阻不大于8mΩ，绝缘电阻不小于500MΩ。
