M12转M8双头电缆连接器

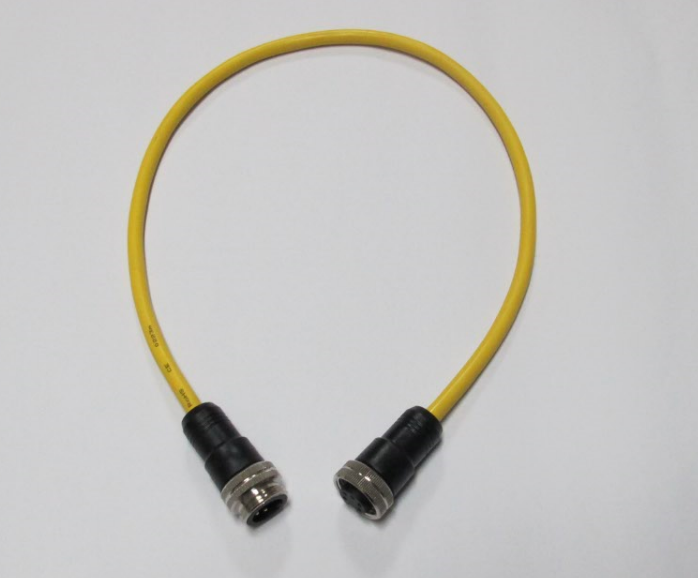

M12转M8双头电缆连接器是上海科迎法电气科技有限公司推出的异型双端传感器电缆组件产品。产品一端采用 M12 接口，另一端采用 M8 接口，支持直头或弯头、公头或母头的任意组合配置，适配多种芯数规格，电缆长度可根据实际需求定制。该产品主要应用于传感器与设备之间的信号连接，解决不同接口类型设备之间的连接需求。

产品定位与解决的问题

工业现场的传感器与控制系统往往来自不同厂家、不同年代，接口规格并不统一。检测元件一侧常用体积小巧的 M8 接口，控制柜与总线模块一侧则多为 M12 接口，两者螺纹直径、针位排列与锁紧方式都不同，无法直接插合。M12 转 M8 双头电缆连接器把这两种接口做在一根预铸电缆的两端，让原本不匹配的设备能够直接连线，省去转接头与二次接线。

异径转接的核心价值

常规做法是用一只转接头加两根带线连接器拼接，接点多、体积大、防护薄弱，振动环境中还容易松脱。异型双端设计把转换关系直接做进电缆组件，中间没有额外的插合界面，信号路径更短，故障点更少，安装时只需把两端分别拧到传感器和设备上，现场工时明显缩短。

预铸一体带线结构

产品采用预注一体成型工艺，插头与电缆一体注塑，无接缝、无间隙。插头内部不再有可拆卸的接线腔，导体与接触件在注塑前完成连接并由塑胶整体包覆，因此现场不需要开盖接线，也不存在接线端子松动、进水的问题。整机防护等级达到 IP67，可有效防尘防水，适合机床冷却液、清洗工位等潮湿环境。

M12 端的结构设计

M12×1 螺纹接口

M12 端采用 M12×1 螺纹连接，螺纹外径与牙距符合通用工业传感器接口规范，可与标准 M12 插座、延长线互配。端部带锁紧螺母，手拧即可完成紧固，螺母与插头本体之间设有限位结构，拧紧后不易因振动回松。插头前端有密封面，与插座插合后由密封圈压紧形成密封腔体。

芯数与针位

M12 端可选 3 至 12 芯，3 至 5 芯多用于常规三线、四线传感器与执行器，6 至 12 芯用于多信号或带电源分配的场合。针位按 A 编码等常用排列布置，针间距与针径由芯数决定。针位排列决定了每根导线对应的信号，装配时必须按图纸逐针确认，不能凭外观相近随意对接。

直头与弯头

M12 端提供直头与弯头两种出线形式。直头沿螺纹轴线出线，适合插座位前方空间充足、线缆需要顺着轴向往外走的场合；弯头出线方向与轴线成角度，适合贴墙安装、柜内空间狭窄或线缆需要立即转折的场合。弯头结构对电缆的弯曲半径要求更高，选型时应结合安装后的实际走向确认。

M8 端的结构设计

M8×1 紧凑接口

M8 端采用 M8×1 螺纹连接，整体直径比 M12 端小一圈，插头长度也更短，适合直接拧在小型光电开关、接近开关、压力传感器等本体接口上。M8 端的锁紧螺母尺寸较小，安装时应使用合适规格的扳手或手拧到位，避免用力过大压伤插头本体。两端直径差异正是该产品区别于普通双头 M12 电缆的关键。

载流能力与芯数

M8 端的接触件尺寸小于 M12 端，允许通过的电流相应更低。按本产品的电气参数，M12 端 3 至 5 芯额定电流为 5A，M12 端 6 至 12 芯与 M8 端为 2A。选用 6 芯以上结构或以 M8 端接较大电流负载时，应按 2A 核算，不能因为 M12 端标称 5A 就认为整条组件都能通过 5A。

两端对接与针位对应

针位一一对应

电缆内部的导线按图纸把 M12 端针位与 M8 端针位逐一对应，1 针到 1 针、2 针到 2 针，以此类推。两端芯数一致时按顺序直连；若两端芯数不同或客户要求改变对应关系，需在订货图纸中标注每一针的连接去向与未用针位的处理方式。针位对应关系一旦确定，注塑成型后无法更改，因此打样确认环节必须核对清楚。

屏蔽与接地路径

选用屏蔽电缆时，屏蔽层在两端与插头金属壳体连接，形成连续的屏蔽路径。屏蔽层通过屏蔽环或压接方式与壳体低阻接触，不能只搭接少量编织丝。两端壳体再通过设备与柜体的接地网络汇入同一接地系统，才能对变频器、伺服驱动器产生的高频干扰形成有效抑制。

防错接与标识

产品在插头壳体与电缆上设置芯数、针位与长度标识，便于现场识别。不同芯数的插头针位排列不同，物理上难以误插；同一芯数但定义不同的组件，则依靠线身标签与颜色区分。设备维护更换时应核对标签与图纸，避免把电源针与信号针对调，造成传感器或模块损坏。

规格参数

基本参数

电气性能

接触件表面经镀金处理，接触电阻 ≤8mΩ，信号传输稳定可靠，耐腐蚀抗氧化。镀金层同时降低了微电流信号下的接触噪声，适合编码器、接近开关等弱信号传输。表中电流值为单针额定值，多针同时通电时需按降额原则使用，具体以降额曲线与厂家确认结果为准。

电缆材质与屏蔽选择

PVC 与 PUR 的区别

电缆提供 PVC 和 PUR 两种材质。PVC 材质经济实用，适用于一般工业环境，护套柔顺、加工性好；PUR 材质耐油耐磨，适用于机床切削液、油污与频繁移动的拖链场合，在低温下仍保持较好的柔韧性。选型时按现场是否存在切削液、润滑油、频繁弯折与机械摩擦来确定，不必一律选用高配材料。

屏蔽型与非屏蔽型

电缆可选屏蔽型或非屏蔽型。屏蔽电缆适用于变频器、伺服系统等强干扰场景，屏蔽层把干扰电流引导到接地网络，减少对信号线的耦合；非屏蔽电缆结构轻、弯曲更柔软、成本更低，适合干扰较小的普通传感回路。是否屏蔽应结合现场干扰源与信号类型判断，不能只看价格。

长度与出线方向定制

标准电缆长度可根据实际需求定制，有效避免线缆冗余或长度不足。长度确认时应按实际走线路径测量，包括弯折余量与维修空间，而不是两点之间的直线距离。出线方向也可两端分别指定直头或弯头，形成直对直、直对弯、弯对弯等组合，以适应传感器贴装与控制柜入口的不同姿态。

防护与可靠性

IP67 注塑密封

预注一体成型让插头与电缆之间没有可渗水的缝隙，整机防护等级达到 IP67，可短时浸水而不进水，日常冲洗与切削液飞溅环境下也能正常工作。防护等级是在插合状态下评定，未插合的插头仍需加盖防尘帽；插合前应确认密封圈完好、无异物，否则再高的注塑质量也无法弥补界面渗漏。

螺纹锁紧与抗振

两端均通过螺纹锁紧，插合后由螺母压紧密封面，同时限制插头的轴向位移。设备运行中的振动不会让插头自行脱开，这一点明显优于靠卡扣固定的小型接口。安装时螺母应拧紧到位但不过度加力，过度拧紧会使密封圈长期处于高压缩状态，加速老化并增大下次拆卸的难度。

温度与插拔寿命

产品工作温度范围为 -25℃~+85℃，覆盖常规工业车间、仓储与户外遮蔽环境。机械寿命 ≥500 次，指在规定条件下的插拔循环，实际寿命受插拔力度、是否有侧向受力以及现场粉尘影响。维护时应在断电状态下插拔，避免带电插拔在接触件上产生电弧，烧蚀镀金层。

型号命名与选型

型号命名规则

型号格式为 M12-公(母)-直(弯)-电缆长度口米/M8-公(母)-直(弯)。前半段描述 M12 端的接触件类型与出线方向，中间标注电缆长度，后半段描述 M8 端的接触件类型与出线方向。型号中不体现芯数时，需在订单中另行注明；芯数、屏蔽方式、电缆材质与颜色属于附加要求，应写入订货说明。

配置示例与选型步骤

示例一：M12-公-直-2米/M8-母-直，表示 M12 端公头直头、M8 端母头直头、电缆长度 2 米。示例二：M12-公-弯-5米/M8-母-弯，表示 M12 端公头弯头、M8 端母头弯头、电缆长度 5 米。选型时先确认两端设备的接口规格与公母属性，再确定芯数与针位定义，随后按走线路径确定长度与出线方向，最后根据环境选择电缆材质与屏蔽形式。

安装要点与应用场景

安装注意事项

安装前核对两端型号与针位，确认插头与插座螺纹规格一致。插合时先对正针位再拧螺母，不得斜插或用蛮力顶入，避免针脚弯曲。电缆在插头根部应留出适当弯曲余量，不能把插头当作受力点拉拽；弯头产品尤其要注意出线方向的受力，必要时用扎带把电缆固定在支架上，把拉力转移到线身而非插头。

典型应用与品质保障

产品广泛应用于工业自动化传感器与设备之间的信号连接、不同接口类型设备之间的转接、现场总线通信网络布线、机器人控制系统信号传输、包装机械与输送线设备互联等场景。M12 转 M8 设计特别适用于传感器接口为 M8 而设备接口为 M12 的连接场景。产品通过 CE/LVD、CE/EMC、IP67 认证，公司通过 ISO9001:2015 质量体系认证及 IATF16949:2016 汽车行业质量体系认证，所有材质符合 ROHS 环保指令要求，产品完全可替代进口，已多次出口到欧美、东南亚、中东市场。

上海科迎法接受非标定制需求，包括特殊芯数、特殊电缆材质、特殊电缆长度、特殊出线方向、特殊接触件类型、屏蔽与非屏蔽选择等。定制时请提供两端设备接口型号、针位定义、使用环境与走线长度，工厂据此出图并打样确认，样品通过后转入批量生产，交付时随批提供检验记录。
