M12、M8双头电缆连接器30

产品定位与异径配对

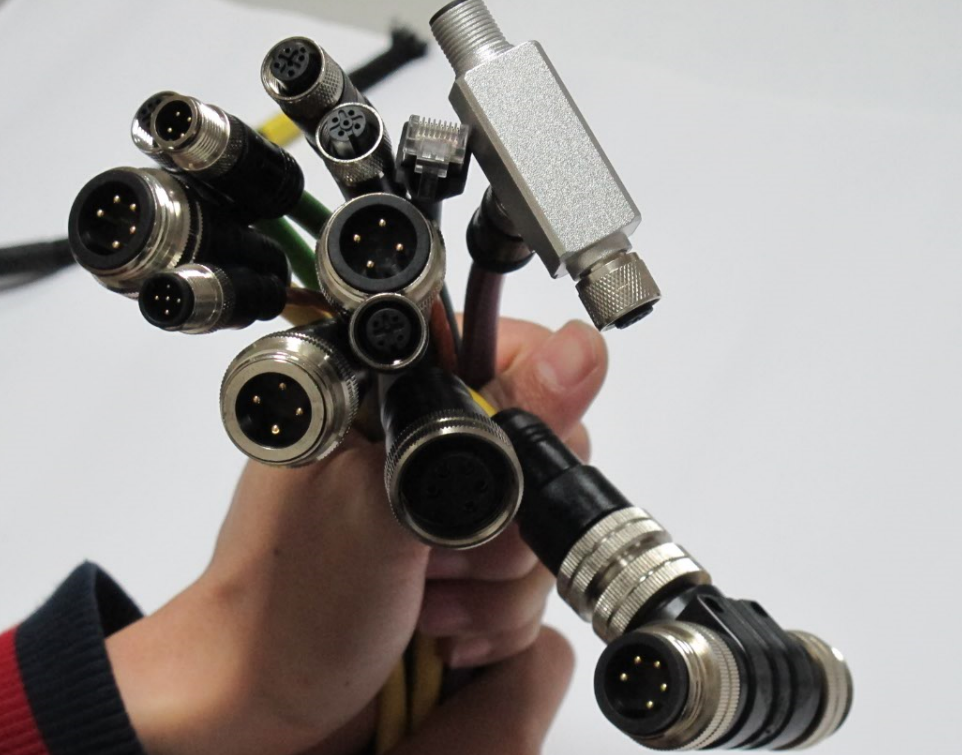

M12、M8双头电缆连接器是上海科迎法电气生产的预注一体带线式连接组件，品牌科迎法，型号M12双头电缆连接器。一端为M12圆形接口，另一端为M8圆形接口，两端均为双头结构中的一端，中间由电缆连接，用于两种不同规格接口之间的转接。

工业现场的传感器、执行器与分线盒并不总是同一规格：检测元件体积小，常用M8接口节省安装空间；控制柜、分线盒与部分总线设备则多用M12接口，锁紧力与防护能力更强。两端规格不同时，现场要么加转接头，要么定制一根异径线缆，本产品属于后者。

M12端与M8端的规格差异

M12与M8的差别首先在螺纹外径，M12比M8粗，插头本体的外形尺寸与锁紧力矩也随之不同。M12端能容纳的针位更多，可覆盖更多信号与电源组合；M8端体积小，适合贴紧小型传感器安装。两端同时出现在一根线缆上，等于把两种安装优势合在一起。

异径连接解决什么问题

最直接的好处是省去中间转接件。转接头多一个插合面，就多一处接触电阻与松脱风险，还会增加长度，在防护罩内往往装不下。异径成品线把转接做在工厂里，现场只有两个插合动作，链路更短，故障点更少。

适用对象

本产品应用范围标注为传感器，适合传感器与分线盒、传感器与远程IO、小型执行器与控制柜之间的连接。接口类型标注为DIN，制作工艺为注塑，支持卡数为多合一，读卡类型为DIN，形状为其它，这些是产品目录中的原始参数，选型时可直接对照设备接口核对。

现场常见的组合是小体积传感器用M8端接入，另一端用M12端接分线盒或远程IO；也有设备维护口为M12、临时检测元件为M8的场合。异径线的两端形式固定，订货时不必再为转接头单独留库存，减少一种物料就少一次错装的可能。

双头预注结构与线缆

注塑一体成型

两端插头与电缆在工厂内一次注塑成型，塑料包覆住插头尾部与电缆外护套，形成连续的整体。注塑体没有可拆卸的尾盖与螺纹接缝，水汽与粉尘没有进入路径，电缆被拉扯时力由整个注塑体分担，不集中在焊点上。

注塑质量取决于模具、料温与包胶压力，这些由工厂工艺文件控制，用户无需在现场判断。外观上可留意注塑体是否饱满、有无气泡与飞边，结合处是否出现缝隙。发现注塑体与护套之间能塞进指甲，说明包覆不连续，应视为不合格品。

直头出线形式

产品为直头形式，电缆沿插头轴线方向出线。直头的优点是插拔路径清晰、受力方向与螺纹轴线一致，拧紧时不易别弯插针；缺点是需要沿轴向预留插拔空间。安装在传感器侧面、分线盒正面等开阔位置时，直头是最稳妥的选择。

电缆与护套

电缆为多芯结构，芯线按针位排列，外护套包覆芯线与填充物。护套表面应平整、无鼓包与偏心，弯折时芯线不在护套内滑动。注塑体与护套的结合处是整根线最薄弱的部位，搬运和安装时避免在该处反复折压。

两端针位对应与信号通道

针位数量差异

M12端与M8端的针位数量不同，M8端针位少，M12端可提供的针位多。异径线并不是把两端的每个针都接满，而是按设备实际使用的信号数量选取，未使用的针位留空或不引出，避免无意义的线芯增加成本与线径。

针位一一对应

接线前应取得两端设备的针位定义，把电源、信号、公共端逐项列出，再按编号一一对应。M12端编号与M8端编号的读取基准不同，不能凭插头朝向想当然对应。线序一旦接反，轻则传感器不工作，重则电源灌入信号端造成损坏。

屏蔽与空针处理

有屏蔽要求的场合，屏蔽层应引到两端插头壳体并保持连续；不需要屏蔽时可选非屏蔽结构，降低成本与线径。空针位置在注塑前封堵，不允许裸铜外露。屏蔽与空针都应在订货图上标明，不能留到生产时口头确认。

选型要点

芯数与信号类型

先数清设备实际用到的针位，再留出少量备用。两线制传感器只需要电源与信号，三线制增加公共端，四线制可能包含两路输出。芯数选择以够用为原则，线芯越多，线径越粗，弯曲性能越差，在小型传感器附近反而不好布置。

线长与出线方向

线长按实际走线路径测量，包含绕过支架、穿过线槽与弯曲余量，成品长度一般指两端插头之间的电缆长度。直头组件沿轴向出线，确定长度时要把插拔空间一并算入，避免线缆绷紧后把插头从插座上拉偏。

屏蔽选项

传感器信号幅度低，与变频器、伺服驱动器同柜或同槽敷设时，建议选屏蔽结构。屏蔽线的外径略大、弯曲时回弹力更强，安装空间紧张时要先确认护套外径是否适配。非屏蔽结构适合信号线独立走线、干扰较小的场合。

订货表达方式

订货时提供四项信息即可：M12端与M8端的公母形式、两端针位定义、电缆长度、屏蔽与否。若有颜色、护套材质或印字要求，一并注明。批量订单建议先做样品，确认插合手感与线序后再投产。

同一台设备上的异径线最好统一长度与颜色，备件按工位分开存放。不同工位用了不同线序的组件，外观往往一样，混用后故障现象难以复现，排查成本很高，因此在订货阶段把差异写进型号与标签，比事后补救有效得多。

防护与电气特性

防护等级的成立条件

注塑一体结构的防护等级典型可达IP67，前提是两端插合、螺纹拧紧到位。防护能力来自插头端面密封圈受压与注塑体的连续包覆，缺一不可。一端悬空时该端不具备防护能力，应套护帽；端面沾有粉尘或密封圈变形时，即使拧紧也可能渗水。

接触件与镀层

插针与插孔是信号通路的核心，表面镀层的作用是抑制氧化与硫化，保持接触电阻稳定。镀层完好时插拔手感顺滑；若发现插针发黑、发绿或有明显划痕，说明镀层已损伤，应更换而不是打磨后继续使用。

温度与介质

使用温度与护套材质、密封圈材质相关，具体范围以产品确认图为准。靠近热源、清洗工位或户外使用时，应说明介质与温度条件，由厂家核对护套与密封件是否适配，不要直接套用常温场合的选型。

清洗工位与户外设备还要考虑拆装后的临时防护。接头拆下就套护帽，不要让端面朝上敞开放置；端面的密封圈不能用油脂润滑，油脂会吸附粉尘并加速橡胶老化。发现密封圈变硬或出现缺口时直接更换。

安装与布线

螺纹锁紧顺序

先对准编码凸台把M12端旋入，再安装M8端，最后整理线缆。两端都带螺纹，旋合时应顺着螺纹方向拧，手感受阻要退出重来，不能加力硬拧。M8端体积小，拧紧时用手指即可，避免使用大扳手造成壳体变形。

弯曲半径与固定

线缆在插头后方留出一段不受力的自由长度，再进入固定点。固定卡箍不要压在注塑体根部，拐弯处用圆弧过渡。传感器随机构移动时，线缆应随动而不是被反复拉扯，必要时加拖链或软管保护。

与动力线分离

信号线与电机动力线、变频器输出线分开敷设，交叉时垂直通过，不要长距离平行贴靠。无法分开时选屏蔽结构，并把屏蔽层可靠接到机壳。布线完成后通电前，逐段确认线缆没有被防护门、滑台压住。

首次通电后先观察传感器信号是否稳定，再让机构完成几个完整动作，确认线缆在运动过程中不打折、不被拉扯。若信号在特定位置丢失，多数是线缆在该处被压或弯折过度，调整走线后再试，不要先怀疑传感器本体。

维护与故障排查

接触不良的判断

设备偶发误动作、信号时有时无，先轻拉线缆观察是否有瞬时恢复，再检查两端螺纹是否松动、端面是否有粉尘。用万用表逐针测量通断，接触电阻明显偏大的针位对应插针氧化或压接不良。不要用短接的方式绕过故障针，那会掩盖真正的问题。

护套与线身损伤

护套出现压痕、划伤或鼓包，说明线缆曾受挤压或过度弯折。轻微划伤且未伤及芯线时，可做绝缘包扎并改善走线；鼓包或护套开裂则必须整根更换，因为内部芯线可能已经断股，表面却看不出来。

更换与备件

更换时按原型号与线序整根替换，不剪断重接。注塑结构一旦破坏，防护与抗拉能力都无法恢复。备件应按设备清单存放，标注两端规格与长度，避免不同工位的异径线混用。

品质保障与订货咨询

认证与质量体系

本系列已通过欧盟CE环保指令认证，公司通过了ISO9001质量体系认证。产品出厂前对导通、绝缘与外观逐项检查，屏蔽结构另做屏蔽连续性确认，检验结果随批次留档。

成品采用独立包装，两端加护帽，避免运输中插针受压与端面划伤。存放环境应干燥、无腐蚀性气体，长期库存避免阳光直射与重压。成卷或长线不得强行小半径盘绕，以免护套出现永久变形。

订货需提供的信息

咨询时请说明设备两端接口规格、针位定义、所需长度与使用环境，科迎法可据此给出型号与图纸。特殊芯数、特殊长度、屏蔽要求均可定制。更多M12连接器与插座、M8连接器、分线盒与防水连接器产品，可在公司网站查询或来电咨询。
