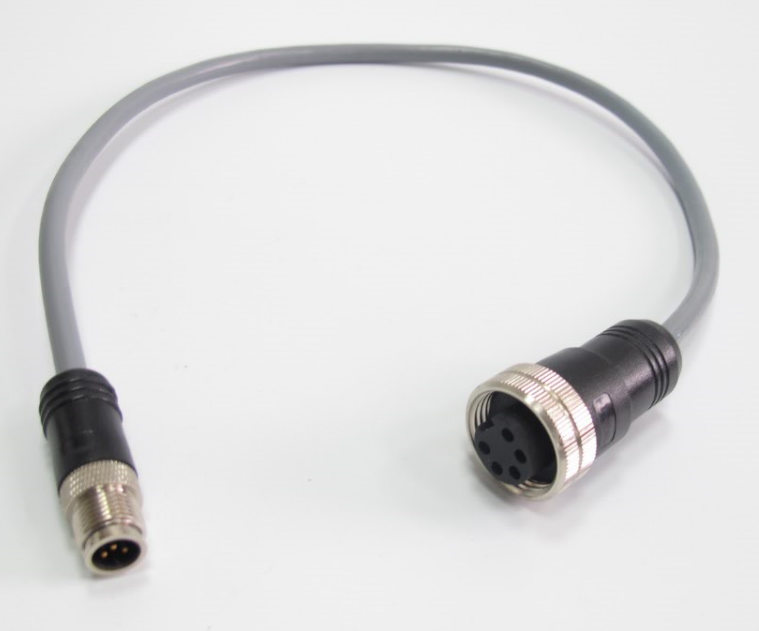

M12、M8双头电缆连接器10

M12与M8的规格差异

M12转M8双头线的两端并不是同一接口的重复，而是一大一小两种螺纹体系的对接。M12端多用于控制柜模块、总线节点和需要较多芯数的场合，M8端多用于小型传感器、接近开关和空间受限的检测点。理解两者的差异，是选型的第一步。

螺纹与外形的差别

两者都是1mm螺距的细牙螺纹，M12外径12mm，M8外径8mm。直径差带来的不只是外形：M12壳体内部能容纳更多针位和更粗的芯线，M8则把针距压缩，装配空间非常紧。也正因如此，M8端的芯数通常少于M12端，异径线的价值就在于把多芯资源留在柜侧，把细小的接口留在传感器侧。

芯数上限的差异

M12系列可做到3芯至12芯，覆盖电源、信号、编码与屏蔽等多种组合；M8受体积限制，常见为3芯、4芯，芯数再多则针距过密、装配与压接难度上升。因此异径双头线实际使用中，M12端常为4至8芯，M8端为3至4芯，中间存在“芯数用不完”的对应问题，需要在选型阶段就定好。

锁紧与防护的共性

M12和M8都采用螺纹旋合锁紧，插合到位后依靠端面密封圈压紧实现防护，预注一体成型后整线可达IP67。差异在于手感和可及性：M8螺纹套更小，手指捏持面积有限，在密集安装区旋紧时更依赖指尖操作；M12则相对好施力。安装时应为M8端预留足够的操作空间。

异径双头的结构

异径产品的难点不在两端插头本身，而在中间这段“从大到小”的过渡。电缆截面、芯线束、屏蔽层都要在一段不长的空间里完成收拢与转接，同时保持密封与抗拉。

转接段的成型方式

两端插头分别注塑成型，中间由同一根电缆连接，整线没有可拆的中继接头。M12端容纳较粗的线束，M8端在进入壳体前先把芯线收拢、按针位排列，再完成注塑。转接段因此呈现一端粗、一端细的锥形过渡，这个过渡区正是整线刚度变化最大的地方。

两端密封的独立性

M12端和M8端各自拥有独立的密封圈与锁紧螺纹，任何一端的密封失效都不会被另一端弥补。现场常见的情况是M12端旋得很紧、M8端只旋了一半，结果水从M8端进入，沿芯线间隙渗到整条线。两端必须分别确认到位，异径线尤其不能只看“大头”。

芯数对应关系

M12端的芯数往往多于M8端，这并不意味着多余芯线无用，而是要把功能挑出来接到M8端的有限针位上。对应关系定错，是异径线最常见的隐性故障。

四芯对三芯的取舍

典型组合是M12端4芯、M8端3芯：M8侧只保留电源正、电源负与信号输出，M12侧的第4针要么空置，要么用于屏蔽或备用。若传感器是PNP输出，信号针接M8的针4；若是NPN，定义随之改变。选型时必须给出传感器型号与输出类型，不能只报“4芯转3芯”。

多余芯线的处理

未使用的芯线应在插头内部做绝缘处理并固定，不能悬空裸露，也不能随意并接到已用针位。悬空芯线在振动中可能触碰其他针位，造成偶发短路；并接则会改变回路定义。规范的做法是在出厂配线时明确标注空置针，并在两端标签上注明实际使用针号。

针位映射与线序

映射表的确定方法

先按设备端针位功能列表，再逐项落到M8端的针号上，形成一张“M12针号—功能—M8针号—线色”的四列表。映射应以设备说明书为准，而不是以线色为准，因为不同厂家的线色约定并不统一。表中未使用的针明确写“空”，避免装配时凭印象补线。

错位与短路的排查

异径线接错后，典型表现是传感器不上电、输出恒为高电平或 PLC 输入点全亮。排查时先在断电状态测量两端针间通断，确认没有跨针短接；再上电测量M8端各针电压，与传感器要求逐项比对。不要直接更换传感器，因为故障点大概率在映射而不在传感器。

上表为常见四芯对三芯（含屏蔽位）的映射示例，实际针号以设备手册与合同图纸为准。可以看到映射不是简单“1对1”，中间的断点、空位与功能归并都必须写清，否则装配与维护各按各的理解，线就“对不上”。

转接段的机械强度

抗拉与抗扭

整线的抗拉能力由注塑壳体与电缆护套的握持决定，而非针孔本身。异径线两端壳体尺寸不同，受力时M8端单位面积承受的拉力更大，因此小端更容易先出现护套位移。布线时应在两端附近各设一个固定点，把拉力分散到支架上，不要让全部重量吊在M8端。

弯折位置的控制

锥形过渡区的刚度介于两端之间，是最不适合反复弯折的位置。安装时应让弯曲发生在电缆中段的平直部分，并保持足够的弯曲半径；若空间所限必须在近端弯折，应选弯头型号，让转向由插头结构完成，而不是靠护套硬折。

电气参数

异径线的电气指标按较小一端与较少芯数一侧取值，不能以M12端的容量作为整线容量。

按小端取容量

M8端针距小、接触件截面小，散热条件也差，整线允许电流应按M8端的承载能力判定。若M12端为8芯、M8端只有4芯，则整线按4芯档取值。工程上宁可留余量，也不要让细小的一端长期满负载，因为那里最先发热、最先氧化。

选型注意事项

先定设备端，再定线端

选型顺序应是：确认控制柜侧接口是M12公还是M12母，确认传感器侧是M8公还是M8母，两端公母由此确定，不能凭习惯假设。很多现场把“传感器都是公头”当成定论，遇到母座出线的传感器就会插不上。公母、直弯、芯数三项确认后再谈长度。

长度与屏蔽的取舍

长度按实际走线路径量取，预留10%至20%的余量，但不要为了“以后可能加长”而放大数倍，多余长度盘绕会引入噪声与压降。靠近变频器、伺服或长距离传输时选屏蔽型，普通开关量短距离可选非屏蔽，成本与柔韧性更好。

编码与线色的确认

M12端的A、B、D编码必须与柜内模块一致，M8端也要确认针位布置。线色只作辅助识别，不能作为唯一定义依据。若客户现场已有在用线，建议提供实物照片或旧线针位表，按现有定义复制，避免新线与原线“都能用但彼此不通”。

典型应用

控制柜到小型传感器

最常见的用法是柜内模块为M12接口、现场传感器为M8接口。一根异径线从柜内M12母座引出，另一头接到传感器M8公头，既省去转接头，也避免两层插合带来的接触点。柜侧集中走多芯，现场侧只带三到四芯，布线更轻、更省空间，维护时只需更换整根线。

其他适用场合

除传感器外，也用于小型执行器、电磁阀岛、检测光栅的辅助信号、机器人末端小型工装等场景。凡是柜侧接口统一为M12、现场设备接口变小的地方，都可以用它完成“一柜多型”的兼容。对于改造项目，异径线能让新柜保留M12接口，而不必更换现场已有的M8传感器。

常见问题与交付

选型核对清单

下单前核对六项：M12端公母与编码、M8端公母、两端芯数、每针功能、电缆长度与材质、是否屏蔽。六项中任一项含糊，都可能导致整批线返工。若现场条件允许，附一张接口照片或旧线针位表，比文字描述更直观。

问：M12端8芯、M8端4芯，多出的4芯能否全部引到端子上。通常不引，多余芯在插头内部绝缘固定；确需引出时应改为分线结构并单独评估防护。

问：能否把M8端换成M12端做成同径线。可以，同径双头线两端均为M12×1，芯数与直弯仍可任选，按同一极性规则配对即可。

问：异径线能替代转接头吗。在长度合适、针位明确的前提下可以，且少一个接触点、少一处进水风险；若原设备要求即插即换，仍建议保留转接方案作为备选。

问：更换后原传感器无输出。先断电测两端通断与跨针短路，再核对M12端编码是否与柜内模块一致；编码不符时插合看似到位，实际针位并未对应。

可按客户要求定制芯数、长度、护套材质、屏蔽形式、出线方向与线色。产品通过CE/LVD、CE/EMC、IP67认证，公司通过ISO9001:2015与IATF16949:2016体系认证，材料符合ROHS要求，交付时两端标注同一编号并附针位表。
