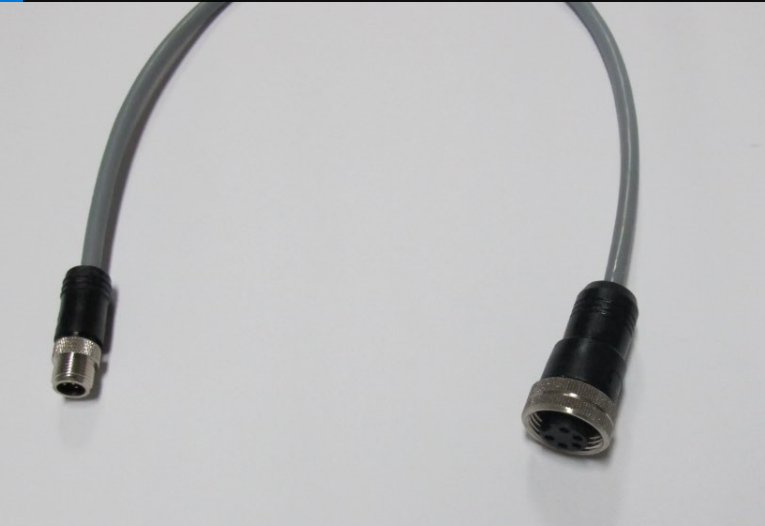

M12、M8双头电缆连接器26

双头电缆连接器在整机成本里占比很小，但一旦出现无信号、信号跳变或间歇中断，停机排查往往要耗掉几个小时。多数现场会直接把问题归到连接器上，拆检后却发现接头、线缆、负载、接地各有责任。按固定顺序排查，比反复换件更省时间。

先分清是连接器问题还是系统问题

排查的第一步不是拆接头，而是先把故障边界画出来：故障是随设备上电就出现，还是只在某个动作、某个温度下出现；是彻底不通，还是数值不稳。这两种信息决定了后面往哪个方向查，也决定了要不要拆开一体注塑件。

三类最常见的误判

第一类是把控制侧的响应迟滞当成断线，例如输入滤波时间设置过长、程序扫描周期偏大，现象是信号来得慢而不是没有。第二类是传感器本体损坏或供电电压跌落，表现同样是「无信号」，换上新连接器也不会恢复。第三类是把变频器、伺服驱动器附近的干扰当成接触不良，这类故障换上新品后仍会复现，可用来反向确认判断。

从现象反推故障域

把现象先归类，能避免一上来就把好件拆坏。下表给出四类高频现象与对应的怀疑方向。

双头组件的四个薄弱环节

预注一体的双头组件没有可拆的接线腔，也就没有「端子松动」这类常见故障。它的失效点集中在四处：注塑过渡段、插针与簧套的接触面、锁紧螺纹与密封圈、屏蔽层与接地路径。排查时按这四处逐项排除，覆盖面基本完整。

一体注塑过渡段

插头与电缆在同一模具内注塑成型，界面处是应力集中区。长期小半径弯折、反复拖拽，会让护套与注塑体之间出现细微裂纹，水汽和切削液沿裂纹渗入。这类损伤的外观往往只是发白或轻微起皱，电气上先表现为绝缘电阻下降，而不是直接断路。

插针与簧套接触面

接触件表面镀金，出厂状态接触电阻 ≤8mΩ，镀金层的作用是抑制氧化膜。现场反复插拔、粉尘研磨之后，镀层局部磨穿，接触电阻上升。模拟量信号对接触电阻最敏感，最先出现波动；开关量信号往往还能正常工作，于是给人「时好时坏」的错觉。

锁紧螺纹与密封圈

M12×1、M8×1 的螺纹既是机械锁紧件，也是密封圈的压紧面。螺纹副里夹入铁屑、砂粒，拧紧时会划伤牙面并把密封圈顶偏，形成一条极细的渗水通道。此类故障的典型特征是「电气正常、几个月后突然进水」，拆开才能看到牙面划痕。

屏蔽层与接地路径

屏蔽型电缆的编织层在注塑前与金属壳体连接。如果客户侧设备把屏蔽层悬空，干扰电流无处泄放，信号线上出现共模噪声，表现是通信偶发错误帧或模拟量小幅漂移，而不是彻底断线。这类问题换连接器无效，必须先查接地。

无信号与断路的排查顺序

断路排查应遵循由外向内、由近及远：先排除最容易复位的接头，再动线缆，最后才怀疑负载。顺序颠倒，可能在拆装中引入新的损伤。

第一步：两端接头

断电后拔下两端插头，检查插针是否弯曲、簧套是否张开、腔体内有无异物或水迹。重新插合时应有清晰的到位感，锁紧后沿轴向轻拉不应有窜动。很多「断路」只是上一次维护后没拧到位，或弯头端只拧了半圈。

第二步：线缆本体

用万用表逐芯测量两端同色线，读数应接近导通且稳定；再对相邻芯测绝缘，正常应处于高阻状态，若读数明显下降，说明护套破损或注塑界面已经进水。测量时手持弯折电缆的不同部位，观察读数是否跳变，可以大致定位内部断芯的位置。

第三步：负载与供电侧

把两端接头临时短接，从控制柜侧测回路：回路仍不通，问题在线缆或柜内端子；回路正常，则把疑点移到传感器与负载。用一只确认完好的同规格件替换，是最快的交叉确认方式。

第四步：分段定位

长度较大的线缆，断点常出现在被扎带固定、被门框挤压、被拖链反复折返的部位。沿走向逐段弯折并观察读数，比整根更换更经济。确认断点位置后，也应检查该位置的机械结构，否则新线装上还会在同一处损坏。

按故障形态分类的特征对照

同一根线在不同失效阶段，表现完全不同。把现象归入下表某一类，可以直接缩小排查范围。

现场分步排查表

下表是可以直接照着做的排查顺序，建议每完成一步就记录一次结果，避免反复回到起点。

间歇性接触不良的成因与验证

间歇性故障是最难处理的一类，因为拆下来测量时它往往是好的。关键是把复现条件还原到现场，而不是在检修台上反复量。

振动与反复弯折

设备动作时线缆被反复拉伸，注塑过渡段与插针根部承受交变应力，接触面出现微米级位移，形成瞬时开路。验证时让设备按原节拍动作，同时用万用表蜂鸣档监测回路，比静态测量更容易抓到瞬间中断。

触点微动磨损

插针与簧套在振动下产生微动，镀金层被逐渐磨掉，露出底层金属后氧化，接触电阻缓慢上升。发展顺序通常是先出现信号波动，再变成偶发中断，最后彻底断路，正好对应「换了就好、过段时间又坏」的现场印象。

插合未到位

弯头端的操作空间小，常有人只拧半圈就收工。螺纹未完全啮合时，密封圈没有被压到设计压缩量，电气上可能仍然导通，但抗振与防水能力已经丧失。这类「装上了但没装好」的情况，在密集安装的柜内最容易被忽略。

线序错接与屏蔽失效

错接的典型表现

双头组件两端按同一针位表生产，若客户设备的针位定义不同，就会出现「接了但不工作」。开关量错接通常表现为信号常亮或常灭；模拟量错接可能损坏输入通道；电源芯与信号芯接反，上电瞬间即可损坏传感器。首次上电前必须核对针位，不要先通电试。

屏蔽层失效的干扰特征

屏蔽失效不会让信号彻底消失，而是让信号变脏。典型特征是数值在小范围内无规律跳动、通信偶发错误帧、同一台设备在电网负载重的时段更明显。把负载侧断开单独观察信号线，若干扰仍在，说明干扰从线缆耦合进来，应查屏蔽层与壳体是否连通。

接地与等电位处理

屏蔽层应在一端与控制柜的 PE 可靠连接，避免两端同时接地形成地环流。设备本体与柜体之间存在电位差时，先做等电位连接，再谈屏蔽效果；否则屏蔽层本身会成为干扰的注入路径。

进水与密封失效

水汽进入的三条路径

一是螺纹与密封圈的压紧面，二是注塑体与护套之间的界面裂纹，三是未插合的插座端长期敞口。前两条属于连接器状态，第三条属于现场管理，外观表现相似，都需要拆开区分。

密封圈状态的现场判断

正常的密封圈应柔软、有弹性、表面无压痕缺口。变硬、发粘、局部被压扁或出现永久变形，说明已经受过高温、化学介质或过度拧紧，继续使用只会反复渗漏。发现腔体内已有水迹时，应同时更换密封圈并检查对接端，不能只擦干继续用。

清洗与化学介质

高压水枪直冲接头根部，会把水压进密封面；切削液、碱性清洗剂会让部分橡胶溶胀。清洗时应避开接头方向，用低压清水配合软布，事后确认腔体无残留。

插拔力异常与更换判定

手感是最直接的判据。正常锁紧应是轻、紧、止三段，中途发涩、需要加力或拧不到底，都说明机械副已经异常。下表把常见手感异常与处理方式对应，可作为更换依据。

判定原则很明确：连接器是一体注塑件，现场可维修的只有外部密封圈与螺纹清洁。凡涉及插针、簧套、注塑界面的损伤，都不建议修复后继续使用，修复件的接触状态无法验证，隐患只是被推迟。

预防措施与现场管理

安装阶段的控制点

布线要预留弯曲余量，注塑过渡段不允许作为受力点；弯头端的弯曲方向按壳体标识就位；插合前确认腔体干燥无屑；锁紧后做一次轻拉确认。这四条能消掉现场故障的一大半，且不增加成本。

运行阶段的点检

把接头纳入设备点检表，重点看根部有无油污堆积、护套有无裂纹、锁紧是否松动、腔体有无水迹。振动较大的工位应缩短点检间隔，不要等到停机才检查。

备件与记录

同规格备件应成对存放，避免现场用不同批次的插头与插座混配。每次更换记录工位、现象、判定结果与更换批次，积累数次后就能看出，是某工位的安装方式有问题，还是某批线缆的工艺有问题。

上海科迎法电气的 M12、M8 双头电缆连接器采用预注一体成型工艺，支持 3~12 芯、直头或弯头、公头或母头、PVC 或 PUR、屏蔽或非屏蔽的组合定制，防护等级 IP67，工作温度 -25℃~+85℃，机械寿命 ≥500 次。若按上述顺序排查后仍无法定位，可提供故障现象、使用工位与线缆走向，由厂家协助判断。
