M8直头针型/孔型连接器系列

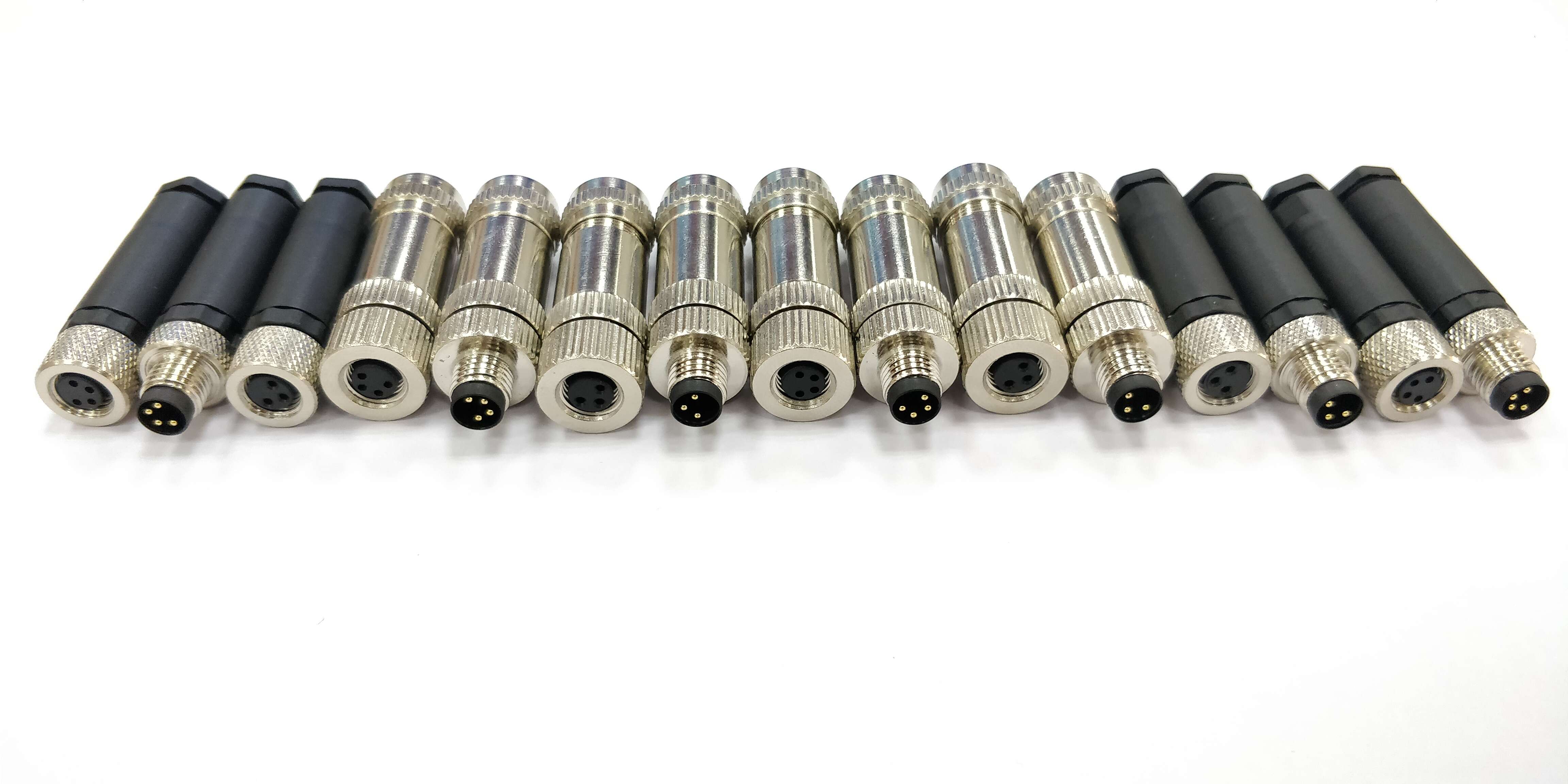

M8直头针型/孔型现场自接连接器系列是上海科迎法电气科技有限公司推出的紧凑型传感器电缆连接器产品。该系列采用M8×1螺纹接口，提供针型（公头）和孔型（母头）两种接触件类型，直头出线设计，工程塑料壳体和全金属屏蔽壳体两种材质选择，适配2芯至6芯多种芯数配置，提供螺丝压紧式和焊接式两种接线方式，用户可现场自行接线，适配4-6mm电缆直径。该M8连接器广泛应用于安装空间有限的微型传感器、紧凑型设备等场景。

特点可概括为：M8直头连接器针型/孔型可选、直头出线、塑料/金属屏蔽可选、螺丝压紧/焊接可选、2-6芯、IP67防护。型号为针型KYF8J□ZT-NC(4-6)（塑料款）与KYF8J□ZT-NC.PB(4-6)（金属屏蔽款），孔型对应KYF8K□ZT-NC(4-6)与KYF8K□ZT-NC.PB(4-6)，同一芯数下四款型号构成完整的选型矩阵。

系列定位与型号体系

M8接口外径仅8mm，体积小巧，特别适用于安装空间受限的微型传感器、小型执行器、紧凑型控制柜等场景。把它做成现场自接结构，等于把“接口标准化”与“长度自由化”放在一起：接口尺寸由M8×1统一，电缆长度由用户按现场情况裁剪，既避免了成品线束的规格限制，也降低了备件种类。

该系列同时提供针型与孔型，是现场维护中很实际的一点：设备端是插座，插头用针型；电缆两端需要对接时，一端针型一端孔型。若现场只备一种接触件类型，遇到需要转接的场合就必须整根更换电缆，这也是该系列按四种型号平行供货的原因。

结构组成

连接器由锁紧螺套、壳体、绝缘芯件、镀金接触件、前端O型密封圈与尾部电缆密封套组成。壳体承担机械保护，芯件承担绝缘与针位固定，密封圈与密封套负责防护，接触件负责电气连接，四类部件各自失效都会在整机上表现为某一种具体故障。

工程塑料壳体

塑料款壳体采用增强型工程塑料材质，重量轻、成本低，适用于常规工业环境。塑料件在M8这样的细小尺寸上，螺纹段的成型精度决定反复旋紧后的寿命：螺纹偏薄会在多次旋合后出现滑牙，因此壳体注塑时的壁厚与收缩控制是质量关键。

全金属屏蔽壳体

金属款壳体采用全金属材质，提供360°电磁屏蔽，有效抑制变频器、伺服驱动器等强干扰源对信号传输的影响。屏蔽的前提是电缆本身带屏蔽层并把屏蔽层汇接到壳体，否则金属腔体只保护了插针那一小段，干扰仍会从未屏蔽的电缆段进入。

针型、孔型与编码

针型（公头）与孔型（母头）配套使用，构成完整连接方案。编码为A编码（标准），B编码可选，编码差异体现在针位排布与凹槽形状，不同编码无法强行插合。现场“插不进”的问题多数不是尺寸不合，而是编码不一致。

螺纹锁紧与密封

M8×1细牙螺纹旋紧后把插头与插座端面压合，O型密封圈同时受压；配合O型密封圈，插合锁紧后整机防护等级达到IP67，可有效防尘防水，适应潮湿、多尘的工业环境。锁紧与密封由同一动作完成，因此“旋紧到位”既是机械要求，也是防护要求。

规格参数对照

下表把塑料款与金属屏蔽款的参数并列，可以直观看出两种材质在结构上的差异只集中在壳体一项，其余指标完全一致，因此替换时不影响电气与防护表现。

3芯额定电流4A、额定电压60V，4-6芯为1.5A、30V，冲击电压均为800V。5芯型号后缀带/B，表示按B编码供货，与3芯、4芯、6芯的A编码不同，订货时需要特别留意这一处差异。

两种接线方式

螺丝压紧式

剥线后插入端子孔拧紧螺丝即可，无需焊接，操作便捷，适合现场维修、小批量生产。它的好处是工具简单、可反复拆装；需要注意的是拧紧扭力，扭力过大会压断细芯线，过小则接触电阻偏大，两种偏差都会在设备运行时以信号不稳的形式出现。

焊接式

焊接式连接更可靠，抗振动性能更好，适合批量预装。焊点将芯线与焊杯冶金结合，不存在压接松动的问题，但焊接热量会沿插针传导，因此要控制加热时间，避免塑料芯件软化导致针位偏移，焊后还应清理助焊剂残留。

如何选择

按三个条件判断：现场有无焊接条件、使用中振动强弱、是否需要反复拆装。无焊接设备或需频繁改线时选螺丝压紧式；强振动、批量预装时选焊接式。两者在电气性能上都能满足≤8mΩ的接触电阻要求，差别在于长期可靠性。

现场接线步骤

第一步：剥线与芯线处理

按4-6mm选择电缆，剥除外被后按端子孔深度确定芯线剥皮长度。芯线截面积应与端子孔径匹配，常见为0.2mm²、0.25mm²、0.34mm²等规格；剥皮过长会使裸铜外露，形成短路风险，过短则压接不实。

第二步：接线与紧固

螺丝压紧式把芯线插入端子孔后拧紧螺丝，焊接式把芯线焊入焊杯。两种方式都应按针位顺序逐根完成，做完一根标记一根，避免多芯线在狭窄壳体内混淆。芯线颜色通常按棕、黑、蓝、白、灰区分，接线前先确认设备的针位定义。

第三步：通断复核

装配后逐芯测量通断与接触电阻，确认每根针位与芯线编号一一对应，接触电阻控制在≤8mΩ。复核是现场接线不可省略的一步：错位与虚接在通电前都看不出来，通电后却可能损坏传感器或控制板。

第四步：屏蔽接地与锁紧

金属屏蔽款需把电缆屏蔽层汇接到壳体，形成360°连续屏蔽，并在设备侧单点接地以避免地环路。最后旋紧螺套，确认电缆外被被尾部密封套收紧；旋紧后轻拉电缆，不应出现松动或位移。

防护与可靠性

IP67的实现条件

IP67由前端O型圈与尾部电缆密封套共同实现，两者需同时到位。前端密封依赖旋紧压合，尾部密封依赖电缆外径落在4-6mm范围内。现场若使用过细电缆，尾部密封套无法收紧，水汽会沿外被渗入，这是防护失效最常见的原因。

温度与接触稳定性

工作温度-25℃至+85℃，接触件表面镀金处理，接触电阻≤8mΩ，信号传输稳定可靠，耐腐蚀抗氧化。镀金层的作用在温度循环中更明显：裸铜在冷热交替与潮湿环境中会氧化，镀层则把氧化限制在表面之外，使接触电阻长期保持在合格范围。

机械寿命与操作规范

机械寿命≥500次，插拔时应避免斜插与带电插拔，斜插会让插针承受侧向力，是弯针与壳体损伤的主要来源。旋紧到位即可，不必借助加力工具，过度施力会损伤M8细小螺纹。

与M12及弯头款的选型

M8与M12的边界

M8的定位是小型化：外径8mm、常用3-6芯、3芯额定4A，适合小信号与小功率回路。M12接口更大、针位更多，载流与芯数余量更高，适合需要更多线芯或更大电流的场合。空间紧张、信号电流小选M8；反之选M12。

直头与弯头的适用位置

直头出线使电缆直线出线，穿管布线方便，适合走线方向明确的安装场景。插头正前方空间不足、电缆需贴壁走线时改用90°弯头款。判断方法很简单：看插头轴线前方是否有一段足以容纳电缆弯曲的空间。

应用场景

微型传感器信号采集

接近开关、光电开关、小型压力与位移传感器多用M8接口，安装位置常贴近机械结构，可用空间只有几毫米。8mm外径与直头出线让接头可以嵌在夹具缝隙、护罩内侧，不干扰机构动作。

设备互联与移动平台

紧凑型设备互联、AGV小车信号连接、机器人末端执行器、包装机械与输送线信号传输，都受益于现场自接：电缆长度按实际走线裁剪，维修时只换插头不换整根线，库存只需备几种型号的插头。

强干扰场合的材质选择

塑料款适用于常规工业环境；金属屏蔽款特别适用于变频器、伺服驱动器等强干扰环境。判断依据不是设备大小，而是接线位置周围是否存在大功率开关器件；若判断存疑，按金属屏蔽款配置更稳妥。

常见问题

问：插头插不进设备插座？先核对编码与针型/孔型，A编码与B编码不能强行插合，也不要靠加力解决。

问：信号时断时续？多为芯线压接不实或针位接错，应逐芯复核通断并测量接触电阻。

问：屏蔽款接上后干扰未改善？检查电缆是否带屏蔽、屏蔽层是否汇接到壳体，以及是否两端接地形成地环路。

问：电缆入口渗水？检查电缆外径是否在4-6mm范围内、密封套是否旋紧、外被是否有划伤。

品质保障与定制服务

认证与质量体系

产品通过CE/LVD、CE/EMC、IP67认证，公司通过ISO9001:2015质量体系认证及IATF16949:2016汽车行业质量体系认证，所有材质符合ROHS环保指令要求。一般数量订货为现货或3天内发货，产品已多次出口欧美、东南亚、中东市场。

非标定制范围

我们上海科迎法接受非标定制需求，包括特殊芯数、特殊编码、特殊电缆材质、特殊电缆长度、特殊防护等级等。定制项目建议在询价时提供使用环境、电缆规格与针位定义，以便一次性确认图纸，缩短确认周期。
