M8双头连接器预铸电缆组件（直-直组合）

产品定位与核心优势

M8双头预铸电缆组件（直-直组合）是上海科迎法电气面向小型传感器、执行器密集布线推出的一体化连接方案：两端均为M8×1直头，连接器与电缆在工厂完成注塑封装，现场插上拧紧即可使用，不需要二次接线。产品按3芯、4芯、5芯、8芯等针位配置供货，两端极性可独立定义为针型或孔型，线长按实际走线路径定制。

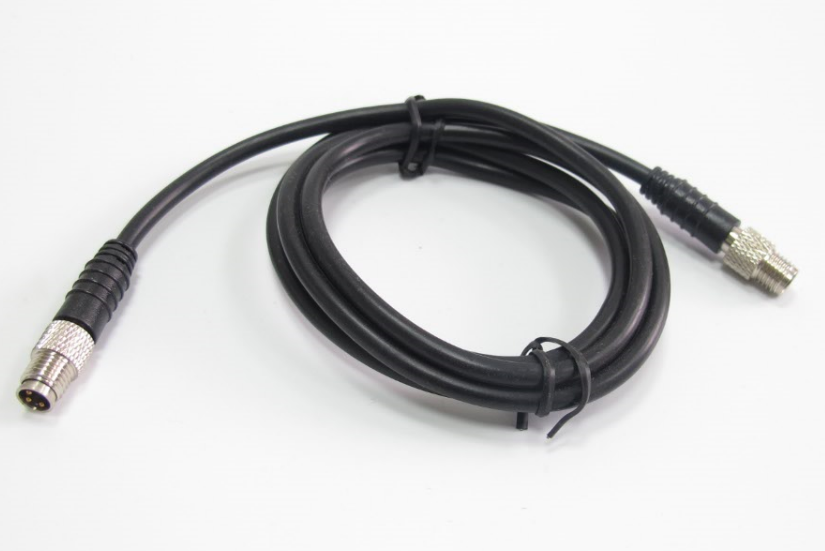

图：M8双头连接器预铸电缆组件（直-直组合）

M8×1紧凑接口

M8接口的螺纹规格为M8×1，连接状态下接口外径约8毫米，比M12系列小一圈。对于贴片安装的接近开关、光纤放大器、微型气缸磁性开关这类安装位，接口直径每缩小几毫米，面板开孔就更小、相邻接口能排得更密，护盖与线束也不会互相挤压。

两端直头出线

组件两端都是直头，电缆沿连接器轴线方向笔直出线。当两台设备的接口都朝向面板正面，或设备与分线盒处在同一条轴线上时，直头能让线缆顺着走线槽、穿线管延伸，不必为弯头预留回旋空间，柜内走线更整齐，也减少了柜门开合时线缆的摆动。

预铸一体成型

连接器尾部与电缆护套在一次注塑中成形，形成连续的密封体，内部没有可渗水的拼接缝，也不存在现场压接端子松脱的隐患。密封、固定与屏蔽三项工作提前在工厂完成，现场只剩下插合与拧紧两个动作，接线质量不再依赖施工人员的手工水平。

结构组成与工作原理

这款组件的可靠性来自四个部分的配合：触点负责导电，螺纹负责锁紧，注塑体负责密封与固定，屏蔽层负责泄放干扰。四者必须在同一个成型件内保持位置精度，任何一处偏移都会反映到接触电阻或防护性能上。

插针与插孔触点

两端按客户定义做成针型或孔型，针位按3至8芯排布。触点接触面镀金，把接触电阻稳定控制在8mΩ以下，同时减缓潮湿、含硫气氛对铜合金基体的侵蚀。同一根电缆的线芯在两端按针位顺序一一对应，装配时逐位核对，避免出现错位连通。

螺纹锁紧机构

M8×1外螺纹与设备侧内螺纹啮合，靠螺纹把插合面压紧。外壳留有便于手指或小扳手施力的锁紧段，拧紧后插合面保持贴合状态，设备振动时不易自行松脱，也避免了半接触造成的信号跳变。反复插拔时螺纹与注塑尾部承受的主要是轴向力，这也是尾部必须做过渡段的原因。

屏蔽与护套

选配屏蔽型时，电缆内部设屏蔽层，并在连接器端与金属壳体搭接，干扰电流沿屏蔽层流向接地端；非屏蔽型以绞合线芯与绝缘护套为主，成本更低，适合干扰不强的工位。护套包覆全部线芯，承担机械保护与防潮作用，其材质直接决定组件能否在有油、有切削液的环境中长期使用。

关键参数与规格

下表为常规参数，实际数值以对应芯数配置为准。芯数增加后单芯允许电流下降，选型时应把负载电流与芯数一起核算，不要只看接口是否插得下。

电气性能对照

3至5芯配置额定电流3A、额定电压60V、耐冲击电压1500V；6至8芯配置因针位排布更密，额定电流降为1.5A、额定电压30V、耐冲击电压800V。两种配置的接触电阻都不大于8mΩ，绝缘电阻都不低于500MΩ，选型时应按实际电流留出余量。

连接状态下防护等级为IP67，工作温度-25℃至+85℃，插拔寿命不低于500次。这组数据划定了使用边界：适合室内工业现场、户外防护箱内以及需要冲洗但不长时间浸水的工位；长期浸水、高温辐射或强化学腐蚀环境应另选防护等级更高的产品。

材料与制造工艺

护套材料选择

护套有PVC与PUR两种。PVC成本低、刚性好，适合固定敷设、不频繁弯折的常规工业环境；PUR耐磨、耐油、耐切削液，适合机床、加工中心、拖链等有油污且反复运动的部位。颜色可选黑色、灰色、黄色等，便于现场按信号类型区分线束，检修时一眼就能认出哪一路是电源、哪一路是信号。

镀金触点工艺

触点基体为铜合金，表面镀金。镀层的作用不只是降低初始电阻，更在于让接触面在多次插拔和潮湿环境中保持稳定的低阻值，避免氧化膜累积造成的信号衰减。对传输模拟量或开关量信号的传感器线路，接触电阻是否稳定，直接决定读数的重复性。

注塑封装与固化

注塑时把连接器组件与电缆定位在模具中，熔体在模腔内包覆尾部，冷却固化后形成与护套同材质的过渡段。模具定位决定了两端针位的相对角度，也决定了成型件承受插拔扭矩的能力。过渡段的长度与壁厚要兼顾柔性与抗拉，过薄容易被拉裂，过厚则失去缓冲作用。

出厂检测项目

成品按批次做导通与针位核对、绝缘电阻测量、接触电阻抽检和外观密封检查，确认无错位、无虚接、无外观缺陷后贴标入库；屏蔽型产品还要确认屏蔽层与壳体的搭接连续性。产品通过CE/LVD、CE/EMC及IP67防护等级认证，工厂通过ISO9001:2015与IATF16949:2016体系认证，材料符合RoHS要求。

防护与可靠性

IP67密封表现

IP67表示完全防尘，并在规定条件下短时浸水不进水。密封依靠注塑体与插合面的连续包覆：尾部没有可渗漏的缝隙，前端靠螺纹压紧使插合面贴合。防护等级以正确拧紧为前提，未拧紧或螺纹上有异物时，不能按IP67的实际效果来预估。

耐温与抗振

护套在-25℃至+85℃区间内保持柔软，低温下不脆裂，高温下不软化变形。直头组件的线缆沿轴线出线，插拔力与拉力方向一致，抗拉主要由尾部注塑过渡段承担。移动设备上使用时，建议在靠近连接器处设固定点，让振动与拖拽力由固定件承受，而不是直接传到插合面。

小型设备密集布线的适配优势

空间占用更小

小型传感器、微型执行器和阀岛上的接口往往排布密集，接口净距有限。M8接口直径小、直头轴向尺寸短，多路并排时不会互相遮挡；面板上增加几路接口，也不必扩大安装板面积。对安装在狭小护罩内、随运动部件移动的传感器，这种尺寸优势比参数表上的性能差异更直接。

布线与维护效率

预铸组件出厂即完成两端制作，现场只需插上并拧紧，单点接线时间明显缩短。后期更换传感器时拔下整根组件即可，不必在柜内拆线、重新压接，也不会因重接引入错线。多芯线束按颜色与针位区分，排查时对照针位表就能定位到具体一路，减少停机时间。

安装与接线指导

出线方向与弯曲

直头组件的电缆沿轴线出线，安装时应让电缆在离开连接器后保持一小段直线，再进入弯折段，避免在接口根部直接受力弯折。穿管布线前先确认管内径能容纳整根护套，拐角处用过渡件或加大弯曲半径，管口不要直接顶住连接器尾部。

锁紧与接地

插入后沿螺纹方向拧紧至插合面贴合，以不松动、不晃动为准，不要为追求密封而过度加力，过大的扭矩会损伤螺纹和注塑尾部。有持续振动的设备，可在拧紧后加防松措施或在附近增设线缆固定。屏蔽型组件必须保证屏蔽层按系统设计要求接地，两端悬空时屏蔽层反而会拾取干扰，接地线应就近接到机柜接地排并尽量短。

型号命名与选型对照

编码规则

型号按两端分别描述：M8-公(母)-直-L□m-M8-公(母)-直，依次表示第一端接口、极性、出线角度，线缆长度，第二端接口、极性、出线角度。□处填长度数字，如L2m表示2米。两端字段独立填写，因此针-针、孔-孔、针-孔都能用同一规则表达。

选型举例

M8-公-直-L2m-M8-母-直表示第一端公头直头、第二端母头直头、线长2米，适合一端接传感器针型接口、另一端接分线盒孔型接口的场合；M8-母-直-L5m-M8-公-直是反向配置。两端同为公头的组合用于两端设备端口都是孔型的场合，两端同为母头则相反。选型时先确认两端设备端口是针还是孔，再确定长度、护套材质与是否需要屏蔽。

典型应用与常见问题

典型应用场景

主要用于微型传感器信号传输、紧凑型设备互联、小型执行器控制、AGV小车信号连接和机器人末端执行器布线。在贴装空间受限的检测工位、气动阀岛附近、小型分线盒到传感器的短距离连接中，M8直-直组件的体积优势最明显；多路并排时，接头之间的间距也比M12方案更容易压缩。

问：插上后信号时有时无，先查哪里？先确认螺纹是否拧到位，再看两端针位是否一一对应，最后用万用表逐芯测量通断，排除线芯虚接。多数现场故障来自未拧紧或搬运时被拉松，而不是触点本身失效。

问：接头处进水怎么处理？先检查是否拧紧、护套是否有划伤或压痕，再核对选型：有切削液、清洗剂的工位应选PUR护套，PVC在长期油污环境中会逐渐变硬开裂。确认进水后应整根更换，不要只擦干表面继续使用。

问：长度不合适能否现场剪短？不建议自行剪断。预铸组件的两端在工厂成型，剪断后无法重新做出密封端，剥线临时压接会破坏IP67防护。长度应在下单时按走线路径量取，并预留转弯余量。

问：两端都是公头能用吗？取决于设备端口。组件两端极性独立可选，但必须与两端设备端口形成针孔配对，两个公头对插既插不进，也无法形成可靠接触。选型前把两端端口拍照或注明极性，可以避免返工。

问：屏蔽型和非屏蔽型怎么选？变频器、伺服驱动器、焊机附近以及长距离信号线建议选屏蔽型并做好接地；普通开关量、短距离、干扰弱的工位用非屏蔽型即可，成本和布线都更简单。

问：插拔多少次需要更换？标称插拔寿命不低于500次。超过后触点镀层磨损、接触电阻上升，表现为信号漂移或偶发中断，此时应更换整根组件，而不是继续靠加大拧紧力来维持接触。

包装、储运与定制服务

包装与储运

成品按长度与型号分袋包装，袋上标注型号、芯数、长度与极性，批量供货时附装箱单，便于仓库按型号分区存放。储运过程避免重压、暴晒和雨淋，盘绕时保持较大直径，不要把小圈压在连接器尾部，防止注塑过渡段产生永久变形。

非标定制范围

可按项目需要调整芯数、线缆长度、两端极性、护套材质与颜色、屏蔽层配置以及出线组合，也可按图纸核对针位定义。定制前需提供两端设备接口的针孔形式、走线长度和现场介质，工厂据此确认引脚对应关系与护套选型，避免出现插得上却接不通的情况。
