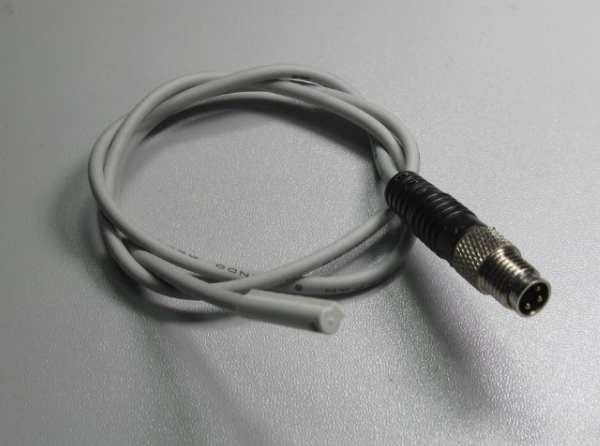

M12、M8双头电缆连接器12

拖链里的连接器失效，多数不是插头坏了，而是线缆在往复弯折中被磨穿、被拉断，或者端部固定不当把力传到了注塑体上。M12、M8双头电缆连接器在移动布线工况下的表现，取决于三件事：活动段有多长、弯曲半径留多大、固定点设在哪里。这三项在图纸阶段就能定，却常常被留到现场凭经验处理。

拖链工况与静态安装的区别

失效是累积出来的

静态安装时，线缆只承受自重与一次安装应力，装好之后状态基本不变。拖链中则不同：每往复一次，外被与拖链内壁、与相邻线缆都要摩擦一次，弯折点还随行程来回移动。损伤因此是累积的，前期测量一切正常，几个月后突然断芯，中间没有明显征兆。

三个变量决定寿命

活动段长度、弯曲半径、往复频次共同决定寿命：段越长、半径越小、频次越高，护套与线芯承受的交变应力越大。选型时应先把这三个量测出来或估算出来，再讨论线缆材质与结构。跳过这一步直接问"能用多久"，得到的答案只能是估算。

固定段与活动段的划分

两种受力状态

固定段的线缆不动，只受拉力与自重；活动段随拖链移动，反复弯折并伴随轻微扭转。两段的失效机理不同，安装要求也不同。把整根线缆都按活动段处理，会浪费长度并增加摩擦；把活动段当固定段死死绑住，则会直接把线芯拉断。

固定点设在哪里

固定点通常设在拖链两端的外侧：一端固定于设备侧，另一端固定于柜侧或拖链入口。夹持应作用在外被上，不能夹线芯，更不能夹在注塑体根部。固定点的位置决定了哪一段参与弯折，设错位置等于指定最脆弱的部分去承受弯折。

过渡区要留缓冲

固定点与拖链入口之间应留一小段自然过渡，不要拉成紧绷的直线。过渡区用来吸收行程末端的冲击，把瞬时拉力缓冲掉。没有过渡区时，冲击力会全部传到注塑根部或端子焊点，这类损伤从外观上看不出来，只能靠断芯来发现。

拖链内的布线与分层

分层的基本原则

粗线在下、细线在上，电源与信号分开层，屏蔽线单独一层或与信号同层但远离动力线。分层有两个目的：减少粗细线之间的挤压，降低动力线对信号线的耦合。全部混在一起，磨损与干扰会同时出现，而且很难判断是哪一个先发生。

分隔与固定方式

拖链内可用分隔片、梳形夹或扎带分组。扎带不宜过紧，过紧会压扁护套形成局部应力集中；也不宜过松，过松会让线缆在拖链内整体滑动，滑动本身就在磨损。分组后每组应能在自己的通道内自由弯折，不互相牵扯。

避免交叉与叠压

线缆在拖链内交叉，弯折时会互相切割。布线应顺着拖链走向排列，转弯处不交叉、不叠压。空间确实不足时，宁可增加一层或改用更小外径的线缆，也不要把两根硬塞进同一格，那种做法在调试期看不出问题，量产阶段才集中暴露。

弯曲半径与安装空间

半径指的是中心线

弯曲半径指线缆中心线的弯曲半径，不是拖链内壁的半径。拖链的弯曲半径必须大于线缆允许的最小弯曲半径，并留出余量。只核对拖链参数、不问线缆参数，是最常见的误配，尤其在改用更粗线缆之后仍然沿用原拖链。

空间不足的后果

空间不足时，线缆被强制在小半径内弯折，护套外侧受拉、内侧受压。反复之后外侧开裂、内侧起皱。这类损伤从外观就能看出来，但等到看出来时，内部线芯往往已经疲劳。因此安装空间的核算要在选型阶段完成，而不是现场边装边改。

单向弯折与双向弯折

部分拖链只朝一个方向弯，部分上下双向弯。单向弯折时线缆一侧长期受拉、另一侧长期受压；双向弯折时两侧交替受拉，对护套的要求更高。选型时应明确拖链的弯折形式，不要默认所有拖链都一样，否则按单向工况选的线缆在双向拖链上寿命会明显缩短。

安装空间的核算项

核算安装空间要同时考虑拖链高度、线束外径、分隔件厚度与运动包络。运动包络常被忽略：拖链在行程末端会向外拱起，若上方有护罩、桥架或设备底板，拱起处就会被挤压，形成额外的小半径弯折。

长度余量与伸缩

余量怎么判断

余量既要覆盖拖链行程带来的长度变化，也要覆盖安装误差。余量不足，行程末端会把线缆拉紧，拉力直接传到接头；余量过多，线缆在拖链内堆积，弯折半径反而变小，相互摩擦也更严重。判断依据是行程长度与固定点位置，不是凭感觉多留一截。

余量过大的隐患

很多人习惯多留一点保险，但在拖链里，多余的线缆不会安静待着，而会在弯折处鼓出、被相邻线缆挤压。结果是局部弯曲半径比设计值更小，磨损更快。线长应按行程核算后下单，这与普通设备内布线的经验并不通用。

端部固定的配合

余量与固定点是一对参数：固定点越靠外，参与弯折的线段越长，需要的余量越大。两者应一起确定。调行程后发现线缆被拉紧，正确做法是移动固定点或重做线长，而不是在原地硬拽，硬拽会在护套上留下永久变形。

护套磨损的成因与对策

磨损集中在三处

磨损集中在三个位置：拖链转弯处的内壁接触点、线缆相互挤压的接触面、固定夹的夹持边缘。前两处是滑动摩擦，第三处是应力集中。巡检应重点看这三处，而不是把整根线缆均匀看一遍。护套发亮、变薄，就是磨损进入加速阶段的信号。

PVC与PUR的选择

PVC经济实用，适用于一般工业环境，耐磨性一般；PUR耐油耐磨，适合机床切削液与往复摩擦场合。拖链工况优先选PUR，因为往复摩擦是持续性载荷，PVC在同样条件下磨损更快。若环境同时存在油污与冷却液，PUR的优势会更明显。

滑移与固定的取舍

线缆若能在拖链内自由滑移，磨损会分散到更大面积；被扎带死死固定时，磨损就集中在固定点附近。两种方式各有适用场合：频繁往复宜留少量滑移，冲击大的场合宜固定。关键是不要让线缆在固定点与弯折点之间的一小段上反复摩擦同一处。

拖链与线缆的选型配合

内高、内宽与填充率

拖链内高应大于线束外径并留出弯折余量，内宽按线缆数量与分隔件厚度确定。填充过满，线缆没有活动空间，弯折时相互挤压；填充过松，线缆在拖链内晃动，冲击载荷变大。按束径与数量核算，比按经验估算可靠，也便于后续增加线缆时预留位置。

支撑与导向的作用

长行程拖链需要支撑或导向，避免下垂段形成额外的弯折点。下垂本身就是一个半径极小的弯，而且位置随行程变化，线缆在那里被反复折叠。加支撑条把下垂消除，往往比换更贵的线缆更有效，这一点在改造项目里尤其值得先做。

安装后的巡检与更换

巡检的四个动作

看护套有无裂纹与起皱、看固定夹是否松动、看线缆在拖链内是否偏移、看接头端面是否出现缝隙。四项都属目视范围，不需要仪器，也不需要停机拆解。巡检频率可按设备保养周期安排，振动大、频次高的场合应缩短间隔。

整体更换的边界

护套磨穿、线芯外露、弯折处手感变硬或出现断芯跳动，都应整体更换，不要在现场接一段凑合。拖链内的补接处强度最低，往往在下一个弯折点再次失效。机械寿命≥500次指的是插拔次数，与拖链寿命是两件事，不能互相替代。

常见问题解答

问：拖链工况一定要选PUR线缆吗？答：优先选。PVC在一般环境可用，但往复摩擦是持续性载荷，PUR的耐磨性更能撑住长周期。若行程短、频次低，PVC也能满足。

问：线缆长度留长一点是不是更保险？答：在拖链里恰恰相反。多余长度会在弯折处鼓出，局部半径变小，磨损更快。线长应按行程与固定点核算。

问：双头组件两端都要固定在拖链上吗？答：通常只固定外侧两端，中间的接头随线缆移动。把接头固定在拖链上，等于让它成为受力支点，不建议这样做。

问：弯头能不能改善拖链内的受力？答：可以缩短悬臂、改变出线方向，但弯头本身也是应力集中点。用在空间受限的入口处更合适，不要为了好看在直段上也用弯头。

问：屏蔽型在拖链里要注意什么？答：屏蔽层经壳体接地的路径要稳固，长期弯折可能使屏蔽连接处松动。巡检时除看护套，也要确认屏蔽通断。

定制与交付

3~12芯、直头弯头、公头母头、屏蔽与非屏蔽均可按需组合，线长按拖链行程与固定点位置核算后定制，避免现场再剪再接。电缆可选PVC或PUR，拖链工况建议提供行程、弯曲半径、往复频次与线束构成，便于核对选型。

上海科迎法电气可按客户图纸定制双头组件，并提供线长核算建议；产品通过CE/LVD、CE/EMC、IP67认证，公司通过ISO9001:2015与IATF16949:2016体系认证，材质符合ROHS要求，常规规格可现货或短交期供货。
