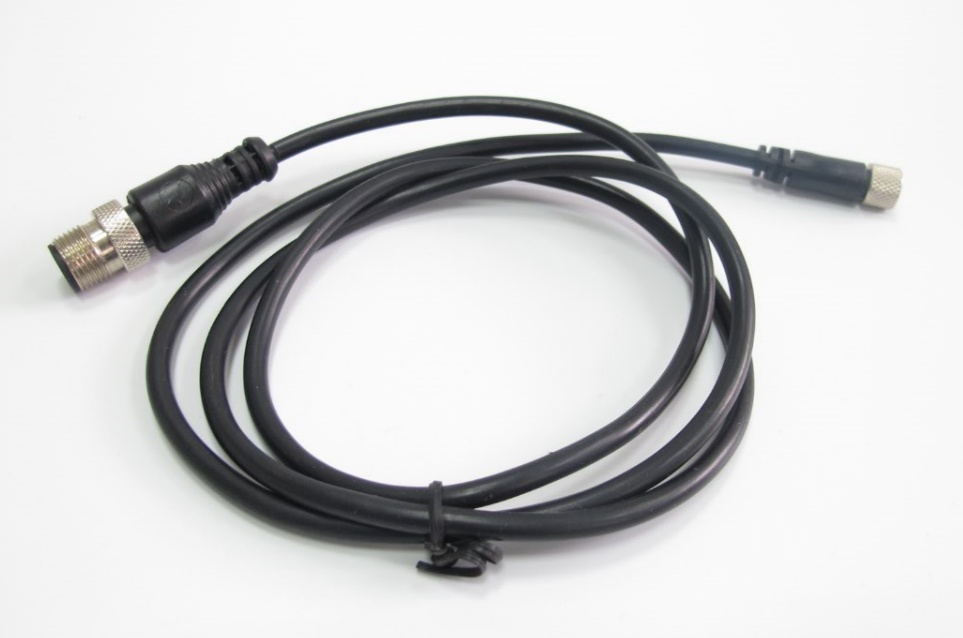

M12、M8双头电缆连接器针位示意

M12、M8双头电缆连接器的两端都封在注塑体内,针位看不见、线色也不一定统一,一旦接错,排查成本远高于接线本身。因此针位定义不是附属信息,而是这类产品的第一份技术文件:先定针号,再定线色,最后落实到接线图与铭牌。3~12芯、直头弯头、公头母头的组合越多,这份文件越不能省。

为什么针位定义必须前置

注塑后再改已无余地

M12×1与M8×1的触点排列紧凑,同一壳体尺寸下,不同芯数的针位布局并不相同。插头与电缆一体注塑之后,线序已被物理固化,此时才发现针号定义有误,返工只能整条报废。把针位确认放在订单评审阶段,是成本最低、也是唯一可行的时机。

针位编号的基本规则

以插合面为观察基准

编号一律在插合面上读取,也就是操作者正对触点、准备插合的方向。同一只接头从尾部看过去会得到镜像结果,两种视角混用是线序错误最常见的来源。图纸必须标注观察方向,文字描述也要写明面向针面,不能只画一个圆加几个点。

从基准位顺时针递增

针号自基准位起按顺时针方向递增。基准位通常是壳体上的刻印、凹点或定位缺口,先找到基准再数号,顺序才不会乱。3~12芯遵循同一套逻辑,只是环上的触点数量不同;芯数越多,相邻针的间距越小,数错一位在视觉上更难自行纠正。

编码缺口就是起点

A编码等结构在插合面上设有定位缺口或凸台,它一方面保证只有对应编码才能插入,另一方面充当编号起点。缺口位置决定了1号位落在哪里,不同编码的起点不同,不能凭印象中的1号位跨编码套用。选型时若更换了编码,针位定义必须同步重做。

屏蔽位单列定义

屏蔽型产品的屏蔽层经壳体连通,应在针位定义中单独列出。把屏蔽位与信号位混为一谈,屏蔽就失去意义,还可能把干扰直接引入信号回路。定义文件里要明确哪一位承担屏蔽或保护接地、哪几位走信号与电源,避免装配时按"剩下的位置随便排"处理。

1号位的识别方法

刻印数字与附加标记

多数产品在插合面附近刻有针号数字,1号位旁通常还有额外标记。注塑一体件若表面没有数字,则以定位缺口为起点按顺时针推定,再用万用表逐位核对。只凭外观判断在芯数较多时很容易出错,尤其是6芯以上的密集排列。

通断法逐位确认

把一端短接,另一端用万用表通断档逐针测量,可以画出完整的对应关系。这是最可靠的方法,尤其适用于两端都已注塑、内部线序不可见的成品组件。测量前应确认组件未通电,避免损坏仪表或误动作设备。

装配后不可见的替代标识

成品组件的针面常被插头壳体遮挡,现场无法直接看到针号。此时依赖线身标签、线色与铭牌三者交叉确认。三者不一致时以铭牌和随货图纸为准,并把实测线序记录下来备用,避免下次维护时重新摸索。

针与孔的对应关系

双头组件的两端可能是公-母、公-公或母-母组合。公头为针、母头为孔,最基本的一条规则是同号对接:一端的1号针必须连到另一端的1号孔,中间由同一根线芯承担。下表以4芯为例示意编号对应关系,线色与功能分配以客户图纸为准。

针号 线色(示例) A端 B端 核对要点
1棕色1号针1号孔同号对接、通断正常
2白色2号针2号孔不得与相邻位短接
3蓝色3号针3号孔与图纸功能一致
4黑色4号针4号孔与图纸功能一致

公母插合的镜像效应

公头与母头插合时,两个插合面是镜像相对的。若图纸把两端都按面向针面绘制,同号在图上会落在不同方位,看图的人很容易误以为需要交叉。正确做法是在图上分别标注A端面向针面、B端面向孔面,或者干脆给出线号对照表,不让人从图形反推线序。

两端芯数不一致的处理

两端芯数不同的组件必须明确哪些位空置、哪些位并接。空置位在图纸上打叉标注,不能留白,否则装配时容易被人自行填补。并接会改变电流分配与信号负载,需单独说明依据;涉及电源并接时,还要核算额定电流是否仍在范围内。

密集针位的短接风险

8芯以上的触点排列密集,相邻针间距小,装配时若线芯剥线过长或焊点堆锡,很容易在两针之间搭桥。这种短路未必立刻失效,可能在温度循环后、镀层迁移时才显现。因此在针位定义之外,工艺文件还要规定剥线长度与焊点高度,把间距留够。

两端线序的一致性

直连与交叉要分清

直连即同号对同号,适用于绝大多数传感器与电源连接;交叉仅用于特定的收发互换场合。两者外观完全相同,只能靠图纸与标签区分。若确有交叉需求,必须在铭牌上单独标注,不能只写在图纸角落,否则维护时几乎必然出错。

线色只是辅助标识

线色是针号的辅助标识,不是针号本身。同一针号在不同批次可能使用不同颜色的线芯,只要图纸定义的映射不变即可。把线色当作唯一依据,换批次后极易接错;正确顺序是先看铭牌与图纸,再用线色复核。

批次一致性抽查

批量供货时应抽查两端的同号对应关系,确认每批映射未变。客户侧若同时使用多个批次的组件,建议在调试记录中登记批次号,出现异常时可快速判断是否为批次差异,而不是一上来就怀疑设备本体。

接线图与铭牌标识

图纸必须具备的要素

一张能用的接线图应包含观察方向、针位编号、编码类型、两端结构(公母与直弯)、线色与针号映射、屏蔽连接方式、线长。缺其中任何一项,现场都可能要靠猜。图纸不是给设计者看的备忘录,而是给装配与维护人员看的作业依据。

铭牌与线身标签

铭牌至少标注型号、针位定义编号、线长与批次。双头组件的线身宜加一段标签标明A端与B端,避免两端插反。两端结构对称时尤其需要,因为插反后设备可能仍能动作,故障却要等到特定工况才暴露。

标识的耐久性

标签脱落等于线序信息丢失。建议把关键信息同时刻印在壳体或采用激光打标,标签只作辅助。维护现场常有擦拭、清洗操作,普通纸质标签撑不过一个保养周期,而注塑体表面的刻印可以跟随产品整个寿命。

图纸版本与变更控制

图纸要有版本号与变更记录。客户改了功能分配,若只口头通知,很容易出现新旧两版线序同时在现场流通。每次变更应同步更新铭牌上的定义编号,并在包装内附变更说明,让使用者知道"这一批和上一批不一样"。

错接的后果与防错

电源与信号错位

电源误接到信号针,轻则传感器损坏,重则控制器输入口烧毁。损失往往不在接头本身的价值,而在停机与备件等待时间。错接在通电瞬间完成,事后检查接头外观完全正常,这也是它难以追溯的原因。

串扰与屏蔽错接

两路信号接反,表现为数值符号相反或通信异常,比较容易发现;屏蔽位错接则表现为干扰随机出现、时好时坏,常被误认为现场干扰大,反复加磁环却不见效。区分方法很简单:断开屏蔽、只留信号,若现象不变,问题就不在屏蔽。

四道防错措施

一是两端使用不同颜色护套或标签;二是选用不同编码,从物理上阻止错插;三是在图纸与铭牌上明确标注A/B端;四是调试阶段做一次全针通断表并留存。四条叠加,基本可以消除人为错接,剩下的风险只来自线序定义本身有误。

图纸与资料的交付内容

交付文件 主要内容 交付时机
接线图针位、线色、两端结构、屏蔽方式订单确认时
针位对照表针号、线号、功能定义随货
铭牌与标签规范标注内容、位置、材质首批生产前
检验记录导通与线序测试结果随批

四份文件各自解决一个问题:图纸解决"怎么接",对照表解决"接哪根",标签规范解决"现场认不出来",检验记录解决"到底接对没有"。缺任何一份,另外三份的价值都会打折。

常见问题解答

问:两端都是公头的组件,针号怎么对?答:同号对同号,1号针连1号针,不存在镜像转换。容易出错的是一端公一端母的情况,此时要按插合面的镜像关系确认方位,再回到同号对接的规则。

问:线色和图纸不一致,以哪个为准?答:以图纸与铭牌为准。线色属于工艺实现,批次之间可能调整;针位定义才是有约束力的技术约定。

问:两端都注塑好了,还能测出线序吗?答:可以。一端逐针短接、另一端用通断档测量,即可还原对应关系,不需要拆解。

问:屏蔽线一定要单独占一位吗?答:屏蔽层通常经壳体连通,不必占用信号针位,但必须在图纸上写清连接路径。若客户要求屏蔽单独引出,则应单列一位并注明。

问:交叉线序的组件怎么防止装错?答:铭牌单独标注、两端用不同颜色护套、并在包装内附一张图示说明。仅靠图纸角落的一行小字,现场几乎不会注意到。

定制与交付流程

先确认针位再定样

客户提供设备端接口类型、芯数需求与功能分配,我方出针位定义草案与接线图,双方确认后再安排打样。打样件先做通断与线序核对,确认无误再进入批量。这个顺序看似慢,实际能省掉整批返工。

3~12芯、直头弯头、公头母头、屏蔽与非屏蔽均可按需组合,线长按客户实测走线确定。上海科迎法电气随货提供接线图与针位对照表,批次可追溯;如需在壳体刻印针号或客户料号,可在订单中注明。
