M12、M8双头电缆连接器2

机床与包装线上的连接节点

M12、M8双头电缆连接器2最典型的落点是设备内部的短距离连接：传感器到远程IO、控制柜到执行器、阀岛到气缸。这类连接长度不大、数量很多、更换频繁，用成品双头组件代替散线加端子，能把接线工作量转移到供应商侧。两端为M12×1与M8×1接口，直头或弯头、公头或母头可任选，3至12芯任选，预注一体成型，防护等级IP67，工作温度-25℃~+85℃，机械寿命≥500次。

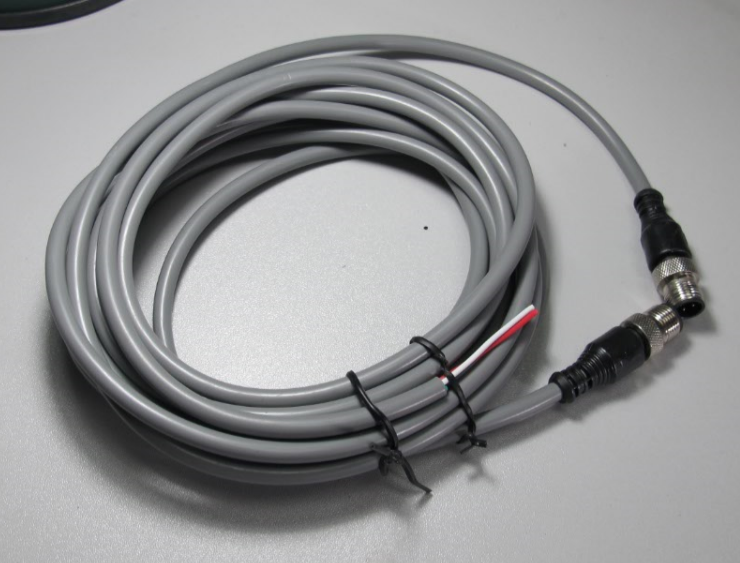

M12、M8双头电缆连接器2（预注一体带线式）

图中组件两端插头与线身一体成型。机床与包装设备内部空间被导轨、气缸、护罩分割得很碎，可拆式接头在这种环境里操作不便，一体成型结构只需旋紧螺纹即可完成连接，检修时整根拔下更换，不必在狭窄处拆端子、重新压线。

传感器到远程IO

数控机床的刀库、门开关、液压压力检测，包装机的料位、色标、到位检测，大多使用M12接口的接近开关与光电传感器。这些点位的信号线由原来的散线改为双头组件后，柜内端子排数量明显减少，故障时也更易判断是哪一段出了问题。

这一段的长度通常在一米到数米之间，属于典型的短距离连接。短距离恰恰不适合散线施工：压接、打号、套热缩管的工作量与长线差不多，而故障点却集中在插头附近。用成品组件后，现场只剩旋紧螺纹一个动作。

柜内到执行器

柜内输出到电磁阀、指示灯塔、小型电机风扇的连接，通常需要3至6芯。采用双头组件可让柜内保持插座形式，现场侧直接插入执行器，避免柜内走线过长。对多台设备并排布置的生产线，这种接法在换型时优势最明显。

阀岛与输送线

阀岛集中控制气缸时，一根多芯组件可以带多路阀控信号。输送线的光电与驱动辊控制也常用这种接法。此处芯数容易估少，因为初期只接了部分工位，后期增加工位时才发现没有余量。

阀控回路属于典型的多芯混排：多路输出同在一根线上，动作频繁且带感性负载。选型时应按6-12芯的2A档核算，并在柜内为阀回路加续流保护，减少断开瞬间的反向电压对触点的影响。

油污与切削液下的选型

机加工与注塑现场的共同点是油、水、屑同时存在，护套材质的选择比芯数更影响寿命。

PUR护套的适用性

PUR材质耐油耐磨，适用于机床切削液环境，这是本系列明确给出的选择依据。与PVC相比，PUR在反复弯折与油液浸泡下更不容易发硬，护套表面也不易被铁屑划出深痕。切削液直接冲刷的位置，应优先选PUR。

防护与密封

IP67在插合锁紧状态下成立。机床内部冲洗、注塑机模具附近的水汽，都属于短时淋洗与溅水的范畴，只要两端拧紧、未用端口加盖，就能维持。若线身长期浸在切削液池里，则超出IP67的适用范围，应改变安装位置而不是寄希望于防护等级。

屏蔽与变频干扰

数控机床与包装线的变频器、伺服驱动器是主要干扰源。屏蔽电缆适用于变频器等强干扰场景，这一点在原厂资料中已有说明。屏蔽层必须在柜内接到参考地，且信号组件不要与动力电缆同束捆扎，否则屏蔽效果会被大幅削弱。

振动与往复运动

机床的持续振动与包装机构的往复动作，会让接头的受力方式发生变化。

拖链与弯折

安装在拖链内的组件，弯折方向被拖链约束，问题通常出现在拖链出口处：线身从自由状态进入约束状态，弯折半径骤变。应在出口处留出一段过渡，并把固定点设在过渡段之后，避免插头根部承受弯折。

固定点设置

固定点应避开插头根部与注塑体结合处，扎带或卡箍的松紧以不压扁护套为限。机床振动下，未固定的长线段会与护罩、导轨反复碰撞，表面磨穿后进水，故障表现为间歇性信号丢失。

机加工现场的另一个细节是铁屑。细碎铁屑会吸附在护套表面，随线身摆动刮擦相邻线缆，也可能钻进螺纹牙缝。可在走线路径上加一段金属或塑料护套，把易积屑的区段遮住，检修时也便于清理。

接头受力

振动环境中，插头若悬空安装，螺纹会承受反复的弯矩，长期可能松动。插头应尽量贴在刚性面上，必要时在插头后方加支撑。机械寿命≥500次指的是插拔次数，振动带来的微动不在其列，不能混为一谈。

典型工位配置对照

下表按工位给出常见配置思路，芯数与材质为建议值，实际以设备原理图与现场环境为准。

工位配置表

芯数与长度校核

3-5芯额定电流5A，6-12芯为2A，额定电压60V。阀岛与驱动辊这类需要带动负载的回路，芯数一多就要按2A档核算，不能沿用5A的印象。长度则应按实际走线量取，机床内部绕行多，按直线距离估算往往短了一截。

快速换型与备件

多品种小批量生产时，换型时间直接决定产能，连接方式是其中容易被忽视的一环。

型号固化

同一工位的组件应固定型号与长度，写入设备备件清单，不要每次按现场情况临时采购。型号按M12-公(母)-直(弯)-电缆长度口米-M12-公(母)-直(弯)书写，两端信息写全，避免同向与异向混淆。

备件数量

易损工位建议按在用量的一成左右备货，插拔频繁的调试工位可适当增加。备件应连同密封圈一起存放，避免出现有插头无密封圈的情况。库存记录要与图纸版本对应，改型后旧型号及时清理。

换型操作步骤

换型时先断电，旋松两端螺纹，取下整根组件，再把新组件按原走线路径装回。不要在带电状态下插拔，也不要仅凭外观判断型号是否一致，应核对线身标签与芯位。装回后按原固定点复位，避免新线走到热源或运动件附近。

检修窗口与停机影响

连接件本身不贵，但它引起的停机往往按小时计。

计划检修

把插头与线身的检查纳入月度保养，重点看护套有无油污浸泡后的软化、螺纹有无铁屑嵌入、固定点是否松脱。计划内更换的成本远低于突发停线，尤其是包装线这类节拍紧凑的设备。

故障判断

同一工位反复报警时，先判断是传感器、组件还是IO模块。可通过替换法：换一根已知良好的组件，若故障消失即为组件问题。替换时注意两端接口形式，直头与弯头不能随意互换，否则线身走向改变，可能引入新的干涉。

临时替代

停机抢修时可用同芯数、同接口的组件临时顶替，但长度差异会让走线变松或绷紧，只能作为短时措施。恢复生产后应尽快换回规定型号，并在维修记录中注明临时替代的时段，便于日后追溯异常。

数控机床与注塑机

数控机床

机床内部切削液飞溅、铁屑堆积、伺服干扰三重因素叠加。组件应选PUR护套，走线避开切削液直冲区，屏蔽型用于靠近伺服与变频器的信号。刀库与交换工作台的往复运动部位，要把固定点设在行程外侧，让弯折发生在拖链内而不是插头根部。

注塑机

注塑机模具区温度较高，开合模动作频繁，组件容易被模具与机械手夹到。工作温度上限+85℃对多数机边环境足够，但靠近加热圈与热流道的位置应留出距离。模具更换频繁的设备，建议把组件做成带固定支架的形式，换模时不必重新找位置。

机床与注塑机的检修往往受限于护罩拆装。若把组件固定在不拆护罩就够不到的位置，日常检查就只能靠目视，插头松动也难以及时发现。安装时应与设备维护人员一起确认检修通道，把插头放在可伸手触及的范围内。

包装机与输送线

包装机

包装机的光电、色标、封口温度检测点位密集，且经常因产品规格调整而移位。组件长度应留出可调整余量，接口优先选弯头以便贴壳安装。设备清洗时避免高压水枪直射插头，冲洗后检查端口是否残留水汽。

输送线

输送线沿线分布大量光电与驱动辊控制点，组件数量多、单根长度中等。这类场合更适合统一型号、统一长度，用同一规格覆盖多个工位，减少备件种类。线体分段检修时，整段拔下更换比逐点排查更快。

验收与维护清单

到货与装机后按下表逐项确认，可把大部分隐患挡在投产之前。

清单

产品通过CE/LVD、CE/EMC、IP67认证，公司通过ISO9001:2015质量体系认证与IATF16949:2016汽车行业质量体系认证，材质符合ROHS环保指令要求。芯数、长度、直弯形式、PVC或PUR护套、屏蔽与否均可按设备要求定制，便于机床与包装线按工位统一备件。
