双头M12预铸连接器（直-直组合）

直-直组合的定位与适用场合

双头M12预铸连接器（直-直组合）是上海科迎法电气的成品电缆组件：两端均为M12×1直头，极性由用户在订货时定义，可做成针-针、孔-孔，也可做成一公一母。两端出线角度都是直头，电缆沿轴线笔直伸出。产品覆盖3至12芯，线长按现场路径定制，出厂即完成注塑封装，现场插上拧紧就能用。

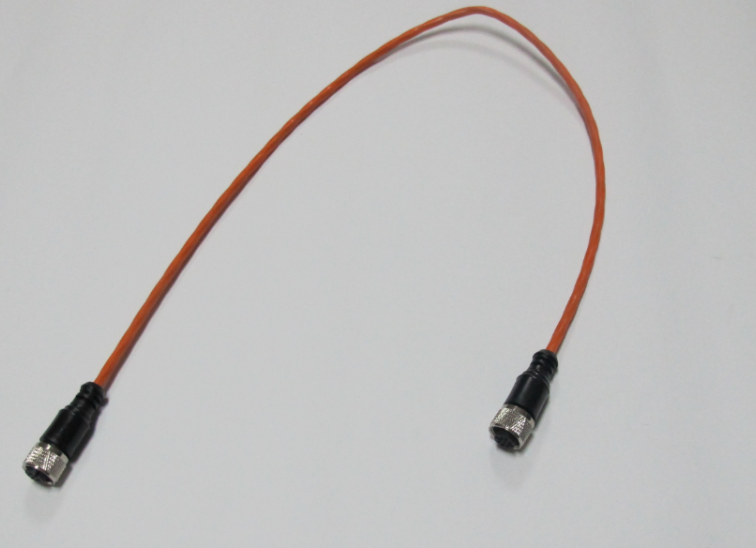

图：双头M12预铸连接器（直-直组合）

两端同为直头

直头的好处是出线方向与接口轴线重合。当两台设备的M12插座都装在面板正面、彼此正对，或者设备与分线盒沿同一方向排布时，线缆可以从接口直接沿走线槽延伸，不必在接口前方留出弯头所需的回旋空间。柜内布线更贴边，检修时也更容易看清每一路的走向。

同极性组合的场合

两端同为针或同为孔的组件，用在两端设备端口极性一致的场合：例如两台设备的接口都是孔型插座，就需要一根两端都是针型的组件去连接；反之两端都是针型插座时，则用两端都是孔型的组件。这种场合常见于同一厂家成套设备之间的互联，端口形式往往按同一标准配置。

与一公一母的差别

一公一母的组件方向固定，适合设备端口与线缆端口极性相反、需要串接延长的情况；直-直同极性组件则用于两端端口形式相同的连接。两者的差别不在外观，而在两端针孔形式是否对称。选型时先把两端设备端口写成"针"或"孔"，再决定要对称还是非对称配置，比事后加转接头可靠。

极性组合与针位关系

针-针与孔-孔

针-针组合的两端都是插针，插合时分别插入两端设备的插孔；孔-孔组合的两端都是插孔，插合时由两端设备的插针插入。两种组合的触点结构相同，区别只在针孔角色。由于两端同极性，组件本身不提供方向提示，安装时需要在两端做标识，避免把同一根线缆的两头接反。

线序一致性

3至12芯的线序在两端按同一针位编号对应，第1芯对第1芯，逐位贯通。同极性组件因为没有公母结构的方向约束，线序一致性更依赖工厂端的装配核对：针位固定、线色对应、逐芯导通，三道工序都要留记录。现场若自行剪接，线序最容易在这里出错。

关键参数与规格

下表为该系列的常规参数，具体以对应芯数与极性配置为准。同极性组合不改变电气性能，芯数仍是决定电流能力的主要因素。

电气性能对照

3至5芯配置额定电流5A，6至12芯配置额定电流2A；两种配置额定电压均为60V，耐冲击电压均为1250V；接触电阻不大于8mΩ，绝缘电阻不低于500MΩ。同极性组合的电气能力与一公一母组件相同，差异只体现在插合对象上。

机械与环境参数

连接状态下防护等级IP67，工作温度-25℃至+85℃，插拔寿命不低于500次。这三项参数决定组件的更换周期：在需要频繁插拔的调试工位，应按500次估算寿命并提前备件，而不是等到接触不良再停机采购。

注塑工艺与结构强度

一体注塑流程

装配时先把针座、线芯与屏蔽层按针位固定，再把组件装入模具，熔体在模腔内包覆连接器尾部与电缆护套接口，冷却后形成整体。注塑压力、模温与保压时间决定塑体是否饱满；压力不足会出现缩孔，压力过高则可能把线芯压偏，影响针位精度。

抗拉结构

直头组件的抗拉能力集中在尾部过渡段：塑体包覆护套的部分形成一段渐变厚度的缓冲区，拉力先由护套与塑体的结合面承担，再传到线芯。过渡段过短，拉力会直接作用在针座上；过长则柔度增加，插拔时容易摆动。现场拖拽线缆时应让固定件先受力，不要把组件当作牵引绳。

材料、触点与出厂检测

护套选材

护套分PVC与PUR两种。PVC适合固定敷设、油污少的常规车间，线身硬挺、穿管顺手；PUR耐油耐磨，适合机床、加工中心和有拖拽动作的移动部件。护套颜色可选黑色、灰色、黄色等，同极性组件两端外观相近，用颜色区分不同回路可以减少接错的机会。

镀金触点

插针与插孔的接触面镀金，基体为铜合金。镀金层抑制氧化膜生长，使接触电阻在多次插拔后仍稳定在8mΩ以下。对同极性组件而言，两端插合同样的设备端口，镀层耐磨性直接决定两端寿命是否同步，一端先失效就会让整根组件提前退役。

出厂检测

每批成品做逐芯导通与针位核对、绝缘电阻测量、接触电阻抽检和外观检查，屏蔽型还要测屏蔽层与壳体的搭接连续性。检测记录随批次留存，便于追溯。产品通过CE/LVD、CE/EMC及IP67防护等级认证，工厂通过ISO9001:2015与IATF16949:2016体系认证，材料符合RoHS要求。

防护与可靠性

IP67密封

IP67表示完全防尘、短时浸水不进水。密封由注塑体与插合面共同完成：尾部是连续塑体，前端靠螺纹压紧使两个插合面贴合。防护效果以正确拧紧为前提，螺纹上有粉尘或异物时会形成渗水通道，因此安装前的清洁与拧紧同样重要。

耐温与耐油

护套在-25℃至+85℃范围内保持柔软，低温不脆裂，高温不软化。PVC耐油性一般，长期接触切削液会变硬；PUR耐油、耐乳化液，适合油污工位。若现场同时存在油污与频繁弯折，应优先选PUR，并加装固定点分担弯折应力。

安装与布线要点

直头出线与固定

直头组件的线缆沿轴线出线，接口根部应保留一段直线再进入弯折段。多根组件并排时，可在槽内加分隔或扎带分组，避免线缆相互叠压。设备运动部件上的线缆要留出活动余量，并用固定夹把重量与拖拽力转移到机架，而不是让接口承受。

极性核对

同极性组件两端形式相同，插合前先确认设备端口是针还是孔，再看组件两端是否匹配；两端都插不进说明选错极性，不要强行插入。接线完成后逐路核对针位与信号，特别是带供电的回路，先测电源针位再加负载。

型号命名与选型对照

编码规则

型号写作 M12-公(母)-直-L□m-M12-公(母)-直，两端字段独立填写，因此针-针、孔-孔、针-孔都能用同一规则表达。□处填长度数字，如L2m表示2米。读到第二个"公(母)"字段，就能判断这根组件是对称配置还是非对称配置。

组合对照

M12-公-直-L2m-M12-公-直为针-针配置，适合两端都是孔型插座的设备；M12-母-直-L5m-M12-母-直为孔-孔配置，适合两端都是针型插座的设备；两端写成一公一母时，则回到方向固定的延长线用法。三种写法共用一套编码，区别只在两个极性字段是否相同。

典型应用与常见问题

传感器与分线盒

同极性直-直组件常用于传感器、执行器与分线盒之间的成组布线。分线盒的端口形式一旦统一，配一根两端同极性的组件就能把多路信号集中到一条主干上，柜内不再出现长短不一的散线。对批量设备制造，这种标准化布线的装配效率提升最明显。

设备内部互联

机床、包装机、输送线内部的模块之间也常用这类组件：两端端口形式相同、走线方向一致，直头出线贴板敷设，减少柜内占用。机器人控制柜到本体、视觉单元到处理主机之间的信号线，同样适合用同极性组合统一规格。

常见故障排查

问：两端都插不进设备端口？先确认设备端口是针还是孔，再看组件两端形式；同极性选错时两端会同时不匹配，这与一公一母"一端能插一端不能插"的表现不同。

问：信号偶发中断怎么查？检查螺纹是否拧紧、线缆在接口根部是否被压弯，再用万用表逐芯测通断。同极性组件两端外观相近，还要确认没有把两根不同的线缆接反。

问：护套表面发硬、出现细裂？多为PVC长期接触油污或清洗剂所致，应改用PUR护套，并检查线缆是否长期处于小半径弯折状态。

问：能否自行改短或改线序？不建议。注塑端一旦破坏就无法恢复密封与抗拉结构，改线序还会让两端编号失去对应，后续排查无从下手。长度与线序应在订货时确定。

包装与定制

成品按型号、长度、极性组合分袋包装，袋面标注两端极性、芯数、长度与是否屏蔽，批量供货附装箱单。储运避免重压、暴晒与雨淋，盘绕直径不宜过小。可按项目调整芯数、长度、护套材质与颜色、屏蔽配置及两端极性组合，定制前提供两端端口形式与走线长度即可。
