一公一母直头的配对逻辑

双头M12预铸连接器(一公一母直头)是上海科迎法电气为设备端与线缆端配对连接设计的成品组件:一端为针型公头,另一端为孔型母头,两端都是直头,插合关系在出厂时已经固定。使用者拿到组件后不必再判断哪一头接设备、哪一头接延长线,插合方向由针孔结构本身决定。产品适配3至12芯规格,线长按现场路径定制。

双头M12预铸连接器(一公一母直头)

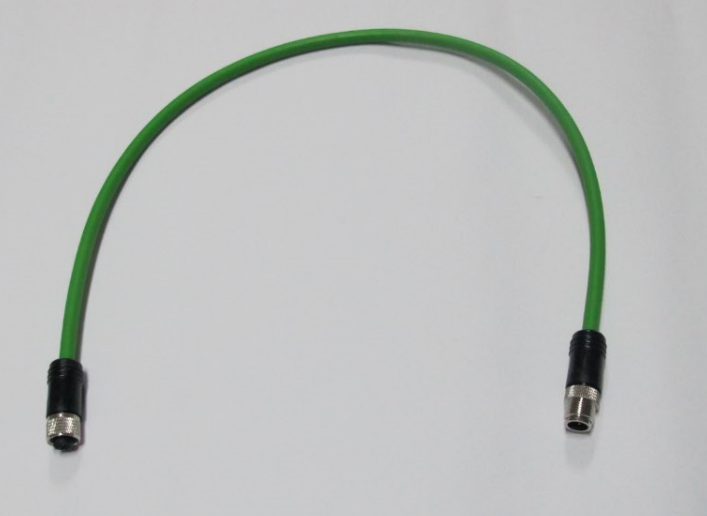

图:双头M12预铸连接器(一公一母直头)

公母配对的含义

公头指带插针的一端,母头指带插孔的一端。设备面板上的M12插座通常是针型,传感器自带的接头通常是孔型,两者插合后形成一组电气连接。一公一母的组件正好承担"中间那一段":母头端套在设备的针型插座上,公头端再去插下一段线缆的孔型接口,信号在两端之间连续传递。

防误插的物理约束

针与孔的配对关系本身就是一道机械约束:公头插不进公头,母头也套不上母头,现场不可能把两根同极性线缆直接串接。相比两端极性相同的组件,一公一母的配置把"哪端朝上、哪端朝下"的判断题变成了唯一解,减少因插反而导致的针位错接,也降低了新员工接线的培训成本。

与同极性组件的区别

两端同为针或同为孔的组件,适合两端设备端口极性一致的场合;一公一母组件则用于两端端口极性相反、需要串接延长的情况。选型时把两端设备的端口形式写清楚,比记住型号更重要:端口是针还是孔,直接决定组件该选哪一种极性组合。

结构组成与极性设计

针型端与孔型端

针型端的插针固定在绝缘座上,插合时插入对方的插孔;孔型端的插孔内壁有弹性结构,靠自身的回弹力包住插针,形成多点接触。两端的触点接触面均镀金,接触电阻控制在8mΩ以下。针与孔的尺寸配合决定了插拔手感:过紧会增加摩耗,过松则接触不稳。

针位一一对应

3至12芯的针位在两端按同一顺序编号,第1芯对第1芯、第2芯对第2芯,逐位对应。多芯组件在装配时要按针位表核对每一根线芯,任一芯错位都会造成信号与电源互换。对于总线或带供电的传感器线路,错位的后果不只是信号丢失,还可能让设备端口承受反向电压。

注塑密封体

两端的连接器壳体与电缆护套一次注塑成型,形成没有拼接缝的整体。密封不依赖现场压接或热缩管,插合面之外的所有路径都被塑体封住,因而在潮湿、冲洗环境中能保持稳定的IP67表现。塑体同时固定了针位角度,插拔时不会因线缆扭动而改变针位朝向。

关键参数与规格

下表列出该系列的常规参数,具体以对应芯数配置为准。芯数越多,单芯允许电流越小,选型时应按实际负载核对,不要仅以接口尺寸判断。

项目规格参数
接口配置双端M12×1(两端均为直头)
极性配置一端针型(公头)/ 一端孔型(母头)
芯数范围3芯至12芯(可选)
出线方向两端均为直头
线缆护套PVC或PUR
屏蔽结构可选屏蔽或非屏蔽
护套颜色黑色、灰色、黄色等(可选)
防护性能IP67(连接状态)
工作温度-25℃至+85℃
插拔寿命≥500次

电气性能对照

3至5芯配置的额定电流为5A,6至12芯配置为2A;两种配置的额定电压均为60V,耐冲击电压均为1250V;接触电阻不大于8mΩ,绝缘电阻不低于500MΩ。多芯配置的电流能力下降,主要原因是针位排布更密、散热面积更小。

电气参数3-5芯配置6-12芯配置
额定电流5A2A
额定电压60V60V
耐冲击电压1250V1250V
接触电阻≤8mΩ≤8mΩ
绝缘电阻≥500MΩ≥500MΩ

机械与环境参数

连接状态下防护等级IP67,工作温度-25℃至+85℃,插拔寿命不低于500次。这组参数适用于大多数车间现场、防护箱内部和需要定期冲洗的设备;若现场存在持续浸泡、强酸碱雾气或高温辐射,应另行评估密封材料。

材料与制造工艺

护套选材

护套提供PVC与PUR两种材质。PVC适合固定安装、无油污的常规环境,价格更低、线身挺括,穿管时不易打弯;PUR耐油、耐磨、抗切削液,适合机床、加工中心与有拖拽动作的场合。颜色可选黑色、灰色、黄色等,可按信号类别分色,减少多路布线时的辨识难度。

触点镀金

插针与插孔的接触面镀金,基体为铜合金。镀金层的作用在于抑制氧化、降低膜层电阻,让接触电阻在多次插拔后仍保持在较低水平。对需要长期通电的传感器回路,接触电阻的缓慢上升往往是信号漂移的隐蔽原因,镀金层把这种漂移推迟到更长的使用周期。

注塑与固化

注塑前把针座、线芯与屏蔽层按针位固定,熔体包覆尾部后冷却固化。固化温度与时间影响塑体与护套的结合强度:结合不牢会在插拔时出现细微开裂,水汽便沿裂缝渗入。成型后还要做外观检查,确认塑体饱满、无缩孔、无飞边。

出厂检验

成品按批次进行导通与针位核对、绝缘电阻测量、接触电阻抽检及外观检查,屏蔽型产品还要确认屏蔽层与壳体的搭接连续性。产品通过CE/LVD、CE/EMC及IP67防护等级认证,工厂通过ISO9001:2015与IATF16949:2016体系认证,材料符合RoHS要求。

屏蔽与抗干扰设计

屏蔽层搭接

屏蔽型组件的电缆内含屏蔽层,在两端连接器处与金属壳体连通,形成从一端到另一端的连续屏蔽路径。搭接质量取决于屏蔽层与壳体的接触面积和压紧程度,接触不充分时,干扰会从搭接点进入信号线,屏蔽效果大打折扣。

接地路径

屏蔽只有在系统侧形成有效接地时才起作用。通常按设备设计要求单端接地,接地线就近连接机柜接地排,长度尽量短;两端都悬空时,屏蔽层相当于一根天线,反而会拾取变频器、伺服驱动器辐射的干扰。现场若出现信号抖动,先确认接地,再怀疑组件。

线长定制与布线设计

长度测量方法

长度按实际走线路径测量:从设备接口沿走线槽、绕过拐角到下一段线缆接入点,逐段累加后再留出插拔与检修余量。仅在设备之间量直线距离,往往会低估穿管和绕梁所需的长度,现场再拉拽补偿容易让接口根部受力。

跨柜连接的余量

跨柜或跨工位敷设时,柜门开合、桥架检修都会改变线缆的实际路径,长度应留出可活动的余量,但不能让多余线缆在柜内堆叠。多余部分宜盘成较大直径的圈并固定,避免形成小半径死弯,也避免线缆在柜内晃动蹭磨护套。

安装与维护更换

插合与锁紧

插合前确认针孔方向与针位对应,沿轴线插入后旋紧螺纹,以插合面贴合、无晃动为准。不要带着角度强行插入,斜插会让插针受力偏斜,镀层被刮伤后接触电阻上升。锁紧力过大会损伤螺纹,过小则密封不严,手感上以稳定贴合为宜。

维护更换流程

更换时先断电,松开螺纹后沿轴线拔出,不要左右摇晃。检查旧组件两端是否有进水、针孔是否有异物或氧化,再对照型号与长度领取新件。更换后逐路核对信号,确认针位无误再投入运行。整根更换比现场剪接更可靠,也更省时间。

型号命名与选型对照

编码规则

型号写作 M12-公-直-L□m-M12-母-直,依次表示第一端接口、极性、出线角度,线缆长度,第二端接口、极性、出线角度。□处填长度数字,L2m即2米。极性字段写在对应端的位置,读型号就能判断哪一端是针、哪一端是孔。

编码字段含义解释
M12M12×1接口端
公第一端为针型(公头)
直第一端出线角度(直头)
L□m线缆长度,□处填数字,如L2m
M12第二端M12×1接口
母第二端为孔型(母头)
直第二端出线角度(直头)

选型举例

M12-公-直-L2m-M12-母-直表示公头端直头、母头端直头、线长2米;M12-母-直-L5m-M12-公-直则是母头在前、公头在后、线长5米。两种写法对应同一类物理配对,区别在于哪一端朝设备、哪一端朝线缆。下单时同时注明芯数与是否屏蔽,可避免二次确认。

典型应用与常见问题

延长线用途

最常见的作用是把传感器原来的短电缆延长到控制柜。传感器自带的孔型接头接上组件的公头端,组件的母头端再插到柜内插座的针型端口,形成一段完整的延长路径。这样既不破坏传感器原厂线缆,又能在柜内把长度统一到同一规格,减少备件种类。

跨柜与设备互联

设备之间、控制柜与现场分线盒之间、机器人与输送线之间的信号连接也常用这一结构。一公一母的方向性让布线路径更明确:从电源或控制端起,逐级向下游设备延伸,每一段的两端都能对应到确定的端口形式。

常见问题排查

问:插合后无信号怎么办?先看是否拧到位,再用万用表在两端对应针位测通断;若某一路不通,多为该芯虚接或错位,需要换件核对针位表,不建议现场剖开塑体修补。

问:为什么插不进去?确认公母是否配对。两端都是针或都是孔的组件无法互相插合,强行插入只会损坏插针。若接口外径相同但针位数量不同,同样不能互插。

问:接头根部渗水怎么查?检查螺纹是否旋紧、塑体过渡段是否有裂纹或压痕,并核对护套材质是否与现场油污、清洗剂相容。出现渗水的组件应整根更换,继续使用会让水沿线芯进入设备端。

问:能不能用一公一母组件替代同极性组件?要看两端端口。若两端设备端口极性相同,用一公一母会出现一端插不上的情况,应改选同极性组合,而不是靠转接头凑合。

问:多芯组件如何确认线序?按型号对应的针位表逐位核对,用通断测试逐芯确认;带供电的回路要先测电源针位,再接入设备,避免反接损坏端口。

包装、储运与定制服务

成品按型号与长度分袋包装,袋面标注极性组合、芯数、长度与是否屏蔽,批量供货附装箱单,方便仓库按项目分区存放。储运中避免重压、暴晒和雨淋,盘绕时保持较大直径,不要把小圈压在连接器尾部,防止塑体过渡段长期受力变形。

可按项目调整芯数、线缆长度、护套材质与颜色、屏蔽配置,也可按图纸确认两端针位定义。定制前需提供两端设备端口形式、走线长度与现场介质,工厂据此确定极性组合与护套选型,避免出现方向对、针位不对的情况。
