M12双头连接器转RJ45电缆组件

产品定位与核心优势

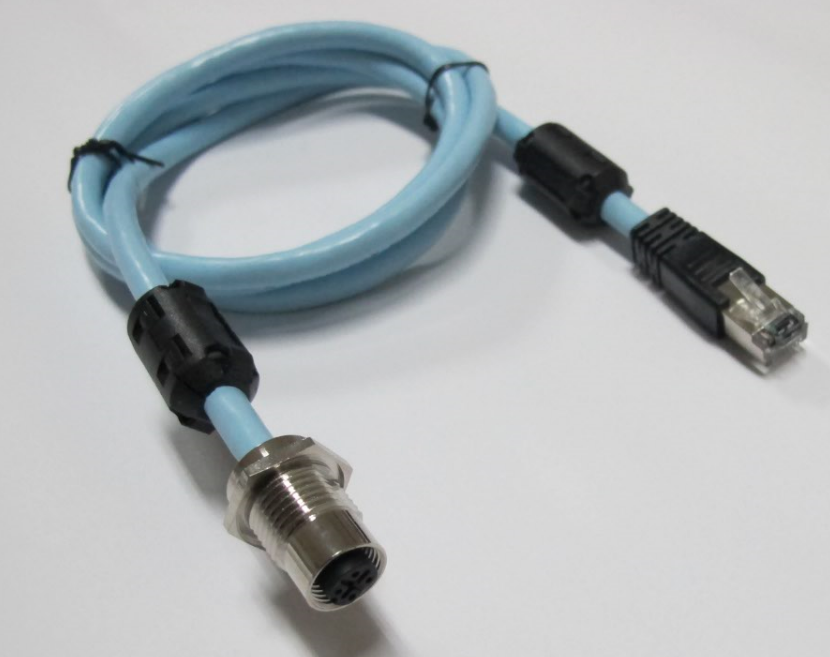

M12双头连接器转RJ45电缆组件是上海科迎法电气科技有限公司面向工业以太网布线推出的成品电缆组件。一端为M12×1圆形连接器，另一端为RJ45水晶头，把防护等级高、锁紧可靠的M12接口与通用网络设备的标准端口连接起来，现场无需再自制跳线或加装转接盒。

产品沿用M12双头连接器的预注一体成型工艺，M12端插头与电缆一体注塑，无接缝、无间隙。M12端支持直头或弯头、公头或母头，RJ45端可选公头或母头水晶头，芯数3至12芯任选，电缆长度按现场走线定制，两端结构可根据设备接口与安装空间自由组合。

工业现场与标准网络的桥梁

控制柜内的交换机、工控机、服务器普遍是RJ45端口，而产线侧的工业相机、读码器、变频器、远程IO多采用M12以太网接口。该组件一端插入设备，一端插入交换机，省去中间的转接盒与二次跳线，链路中少一个接触点，就少一处潜在故障源。

预注一体成型结构

M12端在出厂前完成注塑，插头壳体、锁紧螺纹与电缆外护套连成一体。相比现场压接的组装式插头，注塑体消除了护套与插头之间的缝隙，水汽和粉尘没有进入通道，电缆被拉扯时力也不会直接作用在焊点上。

M12端8芯针位与线序映射

以太网走的是四对差分信号，8芯正好对应四对双绞线。M12端的针位按1至8编号排列，RJ45端按T568B线序压接，两端针位与线对必须一一对应。线序一旦错位，轻则链路不通，重则出现间歇性丢包，排查时很难从现象直接判断。

针位编号与差分对

M12端以编码凸台为基准，按顺时针方向读取针位编号，避免从不同角度观察造成误判。8芯分为四对：1与2为第一对，3与6为第二对，4与5为第三对，7与8为第四对。同一对的两根芯线在电缆内必须成对绞合，不能拆开与其它线对混绞，否则近端串扰会明显上升。

T568B端接线序

RJ45端常见的T568B线序为：1橙白、2橙、3绿白、4蓝、5蓝白、6绿、7棕白、8棕，其中1-2、3-6、4-5、7-8各自成对。M12端第1、2针接第一对，第3、6针接第二对，依次推至第四对，两端形成直通链路，用于设备与交换机之间的连接。

交叉与直通的选择

现代交换机与网卡普遍支持端口自动翻转，设备到交换机一般使用直通线序。若现场连接的是老式设备或需要端口级联，可在订货时说明按交叉线序压接。线序属于定制项，同一批次交付的组件应保持一致，避免维护时混用造成判断困难。

RJ45端压接与护套工艺

RJ45端是整条组件中最容易被忽视的一段。压接质量决定接触电阻与抗拉强度，护套结构决定弯折寿命，两者都直接影响链路能否在产线上长期稳定运行。

水晶头压接流程

开线长度按水晶头规格控制，四对双绞线的绞距保留到尽量靠近压接点，只解开必要的一段。芯线按线序插入水晶头并顶到最前端，用专用压接钳一次成型，刀片同时压透金片绝缘层并锁紧尾夹，压接后逐芯目视检查金片高度是否一致。

护套与应力释放

水晶头后部加注塑护套或尾套，把电缆外护套与水晶头连成整体。护套承担拉扯与侧向弯折的应力，使力不传到8根细芯的压接点上。护套与水晶头的结合面应平整无毛刺，避免在机柜内抽拉时勾住相邻线缆。

尾夹与屏蔽连接

屏蔽型组件的RJ45端采用带金属屏蔽壳的水晶头，电缆铝箔与编织网在尾夹处翻边压紧，与屏蔽壳形成连续的低阻通路。若只压住铝箔而未压住编织网，屏蔽在反复弯折后容易开路，现场表现往往是强干扰时段丢包率突然升高。

屏蔽连续性与阻抗匹配

工业现场的变频器、伺服驱动器、电焊设备都是强干扰源。以太网信号幅度低，屏蔽与阻抗这两项做不好，链路在实验室通得过，到了现场却频繁重传，表现为相机掉线、PLC通信超时。

屏蔽层转接路径

屏蔽从M12端壳体开始，经电缆编织网，到RJ45端屏蔽壳，全程保持360度搭接。M12端屏蔽通过锁紧螺纹与设备插座壳体相连，RJ45端通过屏蔽壳与交换机端口金属罩相连，两端形成等电位，干扰电流被引导到机壳而不是信号线上。

特性阻抗与串扰控制

以太网电缆的特性阻抗典型为100Ω，由导体线径、绝缘外径与绞距共同决定。压接时若解开绞距过长、芯线散开，局部阻抗会偏离，产生反射，同时相邻线对的近端串扰也会增大。装配时应保持绞距连续，水晶头内不出现明显的散线区，组件出厂前用线缆测试仪抽测，可把不合格品挡在发货之前。

线缆类别与弯折性能

同一套连接器结构，配不同电缆会得到完全不同的使用寿命。选型时要把敷设方式、油污情况、运动幅度一起考虑，而不是只看接口能否插上。

PVC与PUR外护套

PVC护套成本低、柔韧性好，适合固定敷设与一般工业环境；PUR护套耐油、耐磨、耐切削液，适合机床、机器人等有油污和机械摩擦的场合。两种护套均可按黑色、灰色、黄色等颜色供货，便于现场按回路区分线缆。

弯曲半径与拖链工况

电缆弯折半径过小会使芯线承受过大拉伸，绞距变形，阻抗随之变化。安装时按电缆外径的倍数预留弯曲空间，固定卡箍不要夹得过紧，拐角处用圆弧过渡而不是直角硬折。用于拖链时选高柔性结构，芯线采用多股细铜丝，拖链内留出活动余量，避免多根电缆互相挤压。

关键参数与规格表

下表列出该组件的常规配置与电气参数。具体数值随芯数、电缆规格与两端结构变化，订货时以确认图与样品为准。

基本结构与配置

电气性能参数

型号命名与配置示例

型号字段含义

型号按M12-公(母)-直(弯)-电缆长度口米/RJ45-水晶头(公或母)的顺序书写，字段依次对应M12端接触件类型、出线方向、定制长度和RJ45端类型，两端信息合在一行内即可表达完整配置。

典型配置示例

M12-公-直-2米/RJ45-水晶头-公：M12端公头直头，RJ45端公头水晶头，电缆长度2米，适合设备侧M12插座朝向操作面、交换机就近安装的短距离连接。

M12-母-弯-5米/RJ45-水晶头-公：M12端母头弯头，RJ45端公头水晶头，电缆长度5米。弯头使电缆沿设备表面出线，在防护罩内或机柜侧可节省可观的安装空间。

工业以太网组网应用

产线设备与交换机连接

在汽车焊装线、锂电装配线上，远程IO、视觉控制器、拧紧控制器通过M12以太网端口接入现场交换机，再由交换机上联至车间网络。该组件取代了M12跳线加RJ45跳线的两段式做法，柜内布线更清爽，端口占用也更少。

视觉与机器人系统

工业相机多为M12以太网接口，而图像处理主机是RJ45端口。组件在相机侧锁紧、在主机侧即插即用，适合多相机同时接入的检测工位。机器人控制柜与外部交换机之间也可用同款组件，减少柜内转接件数量。

现场总线与环网布线

采用工业以太网协议的现场总线，拓扑上常见星型与环网。环网两端设备若为M12接口，可用该组件接入支持环网的交换机，缩短故障恢复时间。布线时同一环网内的组件长度与线序应统一，便于后期用测试仪快速定位断开点。

出厂检测与故障排查

导通与屏蔽测试

用线缆测试仪逐对测量通断与线序，确认8芯全部导通、无短路、无错对，测试仪显示的长度值可与订货长度比对。屏蔽层用万用表测量两端是否导通、与各芯线是否绝缘，绝缘电阻按≥500MΩ的要求抽测，接触电阻按≤8mΩ的要求控制。

常见故障排查

链路完全不通，先查两端针位与线序，再确认交换机端口是否使能；时通时断多来自水晶头压接不良或护套内芯线受伤，可轻拉尾套观察；丢包与重传偏高，先查屏蔽是否连续、组件是否与动力线同槽敷设；弯折处护套开裂应更换组件并调整走线半径。

M12双头连接器转RJ45电缆组件

品质保障与定制服务

认证与质量体系

产品通过CE/LVD、CE/EMC、IP67认证，公司通过ISO9001:2015质量体系认证及IATF16949:2016汽车行业质量体系认证，所有材质符合ROHS环保指令要求。M12双头连接器系列产品完全可替代进口，已多次出口到欧美、东南亚、中东市场。

定制范围

上海科迎法电气接受非标定制需求，包括特殊芯数、特殊电缆材质、特殊电缆长度、特殊出线方向、特殊接触件类型、屏蔽与非屏蔽选择等。来图来样均可评估，批量订单可先做样品确认线序与长度。
