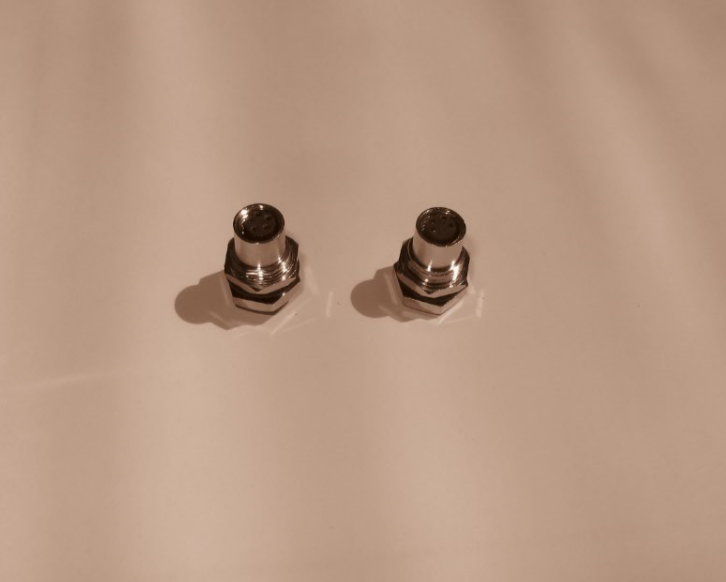

M12、M8双头电缆连接器1

产品定位与适用工况

在变频调速、伺服定位和大功率开关电源密集的工业现场，M12、M8双头电缆连接器承担的是传感器、编码器、总线节点与控制器之间的最后一段信号传输。这一段距离往往正好穿过干扰最强的区域：变频器输出电缆、伺服动力线、接触器线圈和开关电源的散热风道。组件一旦在这里把干扰引入信号回路，后级控制器再高的分辨率也难以补救，因此这类产品的价值不只是插上能通，而是把干扰挡在端口之前。

系列构成概览

该系列两端均为M12×1或M8×1圆形接口，也可一端M12、一端M8；两端可分别选择直头或弯头、公头或母头，芯数覆盖3芯至12芯；电缆护套可选PVC或PUR，结构可选屏蔽或非屏蔽，长度按现场实际定制。预注一体成型工艺使插头与电缆一次注塑，无接缝、无间隙，整机防护等级达到IP67，工作温度-25℃~+85℃，机械寿命不低于500次插拔。

强干扰工况的界定

当设备周边存在变频器、伺服驱动器、软起动器、高频开关电源、变频焊机或大功率继电器时，信号线所处的电磁环境即可视为强干扰工况，此时应优先选用屏蔽型双头组件，并在安装环节落实接地与分区敷设。反之，仅有普通继电器、指示灯和低频模拟量的柜内短距离连接，非屏蔽型即可满足需求。

干扰从哪里来

变频器输出侧

变频器输出采用PWM调制，载波频率通常远高于工频，输出电缆上存在大幅度电压跳变。这条动力电缆相当于一根发射天线，其周围的电场与磁场会通过容性耦合和感性耦合进入邻近的信号电缆。干扰频谱集中在载波频率及其边频附近，现场表现为传感器读数周期性跳动、模拟量在小范围内来回摆动。

伺服驱动器

伺服系统除动力PWM之外，还存在编码器反馈的高频脉冲。动力线与反馈线若同在一条拖链、同一束扎带内，动力线的共模电流会在反馈线上感应出尖峰，造成定位漂移或过冲。伺服轴启停频繁的设备，这类问题往往只在加减速瞬间出现，静态测量一切正常，容易被误判为机械间隙或参数整定问题。

开关电源与接触器

开关电源的开关管和高频变压器在开通、关断瞬间产生宽频带噪声，沿电源线和地线传导；接触器、继电器线圈断电时的反电动势则形成幅度较高的瞬态脉冲。这类干扰的特点是偶发、幅度大、持续极短，常导致通信节点掉线后自动恢复，日志中只留下无法复现的告警记录。

差模与共模

干扰进入信号回路有两种基本方式。差模干扰出现在两根信号线之间，直接叠加在有用信号上；共模干扰同时抬升两根线对地的电位，再在接收端的非平衡输入处转换为差模。双绞结构主要抑制磁场耦合形成的差模干扰，屏蔽层主要抑制电场耦合与共模电流，两者作用不同，这也是变频环境更倾向采用屏蔽双绞结构的原因。

屏蔽双头的抑制机理

编织层与铝箔

屏蔽型电缆通常采用编织网、铝箔或两者复合的结构。编织层机械强度好，弯折后不易开裂，适合拖链和移动场合；铝箔加排流线的结构在高频段覆盖更连续，但反复弯折容易产生裂纹。选用时应结合运动形式：固定敷设可选铝箔结构，往复运动应优先编织或复合编织结构。

双绞与回流

信号芯线成对绞合后，两根线在同一干扰场中感应的电动势方向相反、数值接近，在接收端相互抵消，绞距越短，抑制磁场耦合的效果越好。对于6芯以上的组件，成对绞合的意义往往比单纯加厚屏蔽层更大，因为多数总线信号本身就是差分传输，绞合直接保护了差分对。

注塑一体的连续性

预注一体成型的组件在插头与电缆交界处没有可拆卸的接缝，屏蔽路径不会因装配间隙出现断点。相比现场自行焊接的组装式结构，一体注塑减少了屏蔽不连续、芯线虚接、进水受潮三类隐患，在振动和温度循环下更稳定。

屏蔽接地与等电位

单端与两端接地

屏蔽层接地方式要视干扰类型而定。以电场耦合为主、两端设备地电位接近时，可采用单端接地，避免屏蔽层形成地环路；以共模电流为主、或两端存在明显地电位差时，应在两端都建立低阻抗连接，把屏蔽层作为等电位体的一部分。无论采用哪种方式，屏蔽层都必须接到真正的参考地上，而不是悬空的金属支架。

等电位连接

变频柜、机架、设备外壳与电缆屏蔽层应通过同一等电位系统连接。若各柜体之间只靠信号电缆的屏蔽层搭桥，一旦出现地电位差，屏蔽层上就会产生环流，轻则引入工频干扰，重则在屏蔽层与芯线之间形成电位差。正确顺序是先完成柜体间的等电位母排连接，再处理信号屏蔽的接地点。

接地不良的后果

屏蔽层悬空是最常见的失效形式：没有泄放路径，屏蔽层反而通过分布电容把干扰收集到信号线上，效果可能比非屏蔽更差。另一种情况是屏蔽层只接到塑料壳体或涂漆表面，接触电阻偏大，高频干扰无法有效泄放。验收时应测量屏蔽端到PE的连通性，而不是只看有没有接线。

敷设：信号与动力分离

线槽与间距

信号电缆与变频器输出电缆应走不同的线槽；受空间限制必须同槽时，应加隔板并在槽内保持足够间距，信号线尽量布置在远离动力线的一侧。柜内布线同理，信号线不要贴着变频器散热片、输出电抗器和动力端子排走，避免把干扰直接引入连接器端口。

走向与交叉

两条线缆必须交叉时，应尽量以90度垂直交叉，缩短平行贴近的长度。平行段越长耦合越强，实际布线中只要把平行段改成交叉点，许多间歇性故障就会消失。线缆过长时应裁剪到实际需要的长度，多余的线不要盘绕在变频器附近。

拖链与弯折

拖链内的线缆长期往复弯折，护套和屏蔽层都会受到疲劳应力。应保证弯曲半径合理，避免死弯、打死结和局部压扁；PUR护套在耐油、耐磨和反复弯折方面优于PVC，机床切削液环境与运动轴附近应优先选用。线缆在拖链内要留有活动余量，不能拉直受力。

滤波器与磁环的配合

铁氧体磁环

在信号线或电源线上套入铁氧体磁环，可以把高频噪声转化为热损耗，对较高频率的共模干扰有抑制作用。磁环应尽量靠近干扰源或连接器端口，套在整束线缆上时注意不要压伤护套；多圈绕制可提高低频段阻抗，但会增加分布电容，是否适用需通过现场试验确定。

滤波器安装位置

电源滤波器的作用依赖于干净的地和正确的安装位置。滤波器应装在设备电源入口处，输入输出线分开布置，不能把输出线再绕回输入侧；接地端子应直接连到机柜PE，而不是经由长导线转接。信号侧滤波同理，应尽量靠近连接器安装，缩短未保护段。

需要说明的是，滤波器与磁环属于系统级辅助措施，不能替代电缆自身的屏蔽与正确敷设。把非屏蔽电缆换成屏蔽电缆、把动力线与信号线分开，通常比在末端加装滤波器件更有效，也更稳定。

屏蔽型与非屏蔽型的选型边界

并不是所有场合都需要屏蔽型。屏蔽会带来成本、重量和接地要求，选错反而增加装配难度。判断依据主要是干扰强度、信号类型和传输速率三项，现场条件与推荐结构可参照下表。

若现场已选用非屏蔽仍出现干扰，应先检查敷设与接地，再考虑更换为屏蔽型。单纯加粗线径并不能解决高频耦合问题，反而增加线缆重量和拖链负担。

参数与抗扰度的对应关系

现场干扰排查步骤

先分段再定性

排查时不要一上来就更换整条线缆。可先在柜内用一段短电缆把信号源与接收端直接连起来，若故障消失，问题多出在敷设环境或电缆路径；若故障依旧，再检查端口接地、屏蔽连接和供电质量。分段隔离能把组件、敷设、设备三个因素分开判断。

观察与记录

用示波器观察信号上的尖峰，并与变频器载波、伺服使能、接触器动作时刻做时间对齐。若干扰只在与某台设备启停同步出现，基本可以锁定干扰源；若干扰幅度随线缆长度或走向变化，则更可能是耦合路径问题。记录现象出现的频率与工况。

验证与固化

每次只改一处，改完连续运行观察，确认有效后再改下一处，否则无法判断哪项措施真正起作用。措施生效后应写入设备布线规范：线槽分区、接地位置、屏蔽端处理方式都固定下来。

订货信息与品质保障

订货时应明确两端接口规格、芯数、电缆长度、两端出线方向、公母类型、是否需要屏蔽、护套材质与颜色，以及线身标识要求。屏蔽型还需说明接地方式与使用现场的干扰源类型，便于在出厂前确定屏蔽结构与端头处理。特殊芯数、特殊长度、特殊材质均可按客户要求定制。

产品通过CE/LVD、CE/EMC、IP67认证，公司通过ISO9001:2015质量体系认证及IATF16949:2016汽车行业质量体系认证，所有材质符合ROHS环保指令要求。
