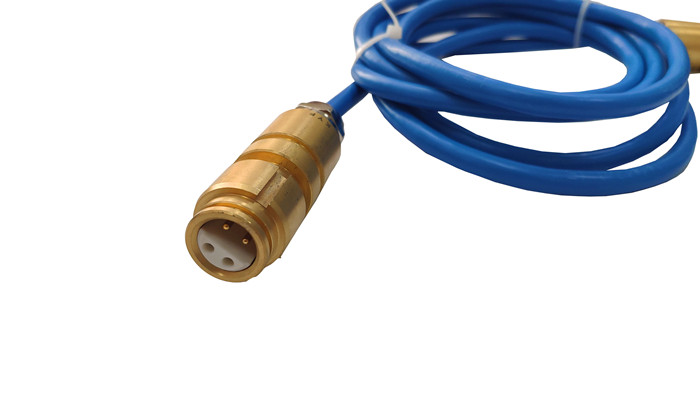

电液矿用通讯软电缆连接器

电液矿用通讯软电缆连接器用于煤矿井下液压支架电液控制系统的设备间通讯，采用航空插头插座形式的圆形插合结构，配矿用通讯软电缆，在控制器、驱动器与传感器之间传递状态与指令。上海科迎法电气生产该类矿用电液控制系统连接器，产品适用于有甲烷及煤尘爆炸危险的井下场所，防爆保护等级Ex[ib]I，防护等级IP68，通过CE认证，开发与生产按ISO规范进行。

电液矿用通讯软电缆连接器

产品定位与系统作用

工作面通讯节点

综采工作面的支架控制器沿工作面依次排列，相邻控制器之间依靠通讯线缆串接成网络。连接器是这条链路上的节点，负责把电缆与控制器端口可靠地连接起来，使支架姿态、压力与动作指令能够在控制器之间传递，支撑工作面支架对顶板的良好支护。

随着工作面推进，支架与输送机不断前移，通讯链路需要频繁拆装与重新连接。连接器采用成品线束与插拔式接口，使移架后的恢复接线不必逐芯核对，缩短了检修与推进的准备时间，也降低了因反复接线出现的线序错误。

插头插座配合形式

产品沿用航空插头插座的圆形插合形式，插头与插座通过圆形接触面对接，插合后由锁紧结构固定。圆形插合面在有限空间内受力均匀，适合控制器面板、接线盒与传感器尾部等位置，检修时可整体拔插而不改动固定接线。

结构与线缆组成

插头插座接触件

插头与插座的接触件为金属插针与插孔，插合时形成多点接触，接触电阻稳定。接触件固定在绝缘体内，插合面按圆形分布排列，插针与插孔的位置一一对应，插反或错位时无法插入到位，从结构上避免通讯线序接错。

矿用通讯软电缆

中间为矿用通讯软电缆，护套柔软，便于在支架结构件之间弯曲敷设。软电缆在反复弯曲时不致硬化开裂，适合随支架升降、推移而移动的布线位置；护套具有阻燃性能，适应井下电气设备集中的环境。

屏蔽层结构

通讯软电缆设有屏蔽层，包覆在信号芯线之外，用于抑制外部电磁场对通讯信号的耦合。屏蔽层在电缆全长上连续，两端通过连接器的金属壳体与设备接地端相连，使干扰电流经屏蔽层流回源地，不进入信号回路。

关键参数与规格

通信参数

控制器间通信方式为改进型UART，通信速率220kbps，最大传输距离不大于25米。速率与距离的组合决定了单段链路的长度上限，实际布线应在此范围内按支架间距分配，超长时应分段或加设中继，而不是简单延长电缆。

供电参数

通讯回路工作电压12V，工作电流不大于180mA。低电压、小电流的供电方式与本安回路要求相匹配，连接器与电缆的接触电阻、分布参数稳定，可减少线路压降对通讯电平的影响。

防护与防爆等级

防爆保护等级Ex[ib]I，属于煤矿井下用本安型；防护等级IP68，可防尘并承受长期浸水。井下淋水、积水位置布线时，IP68为连接器提供了更宽的使用余量，但仍需保证插合到位、密封面清洁。

屏蔽设计与抗干扰

屏蔽连续性

屏蔽效果取决于整条链路是否连续。电缆屏蔽层在连接器端应与金属壳体可靠搭接，插头与插座插合后两端壳体连通，形成从一端设备到另一端设备的完整屏蔽路径。若某一端屏蔽层悬空，干扰会从缺口进入。

接地路径

屏蔽层应接到设备的信号地或机壳地，接地路径尽量短，避免经过高阻抗的连接件。多点接地的系统中，各接地点应处于同一电位参考，否则地电位差会在屏蔽层中形成环流，反而引入干扰。

布线间距控制

通讯线与电磁阀驱动线、电源线应分开敷设，减少平行走线长度。受空间限制必须并行时，保持足够间距或让通讯线走屏蔽槽；线束交叉时尽量垂直跨越，避免长距离贴近高di/dt的驱动回路。

抗拉与机械可靠性

抗拉结构

软电缆承受支架移动时的拖拽，连接器端通过护套与接头的一体化包覆把拉力分散到护套，避免全部由芯线承担。插拔与拖拽时握持接头本体，可使受力落在壳体与护套上，芯线不易被拉断或因反复拉伸而截面变小。

弯曲与拖拽

软电缆适合弯曲敷设，但弯曲处仍应保留足够半径，避免在接头根部形成死弯。支架升降时电缆会被反复拉伸与回缩，布线应预留伸缩余量，并用线卡把电缆固定在结构件上，使活动段的位移集中在电缆中段而非接头根部。

插拔受力

插合与拔出均应沿轴向施力，不得左右晃动或斜向硬拽。航空插头插座形式的插合面在斜向受力时容易损伤插针与插孔，造成接触不良；拔出前必须先解除锁紧结构，再直线拔出。

制造与检测

成缆与端接

软电缆与插头插座在工厂完成端接，芯线与接触件的连接、屏蔽层与壳体的搭接均在受控工艺下进行。端接后线序固定，现场不再拆解接头，减少因反复接线造成的线序错误与屏蔽失效。

环境试验项目

产品通过严格的电磁兼容、高低温、潮湿、振动试验，以适应各种恶劣环境。电磁兼容试验验证屏蔽与抗干扰能力，高低温与潮湿试验考察护套与密封材料的稳定性，振动试验模拟支架动作带来的持续振动。

出厂检查

出厂前检查插合面外观、接触件状态、护套有无破损，并进行通断与线序核对。开发与生产按ISO规范进行，产品通过CE认证，可提供相应的认证与检验资料，供系统集成时归档。

安装与接线指导

插合操作

插合前确认插针与插孔无异物、无变形，对准定位结构后沿轴向插入，直到锁紧结构扣合。插合后轻拉确认不脱开，不得用工具敲入。未插合的插座应加盖保护帽，防止煤尘与淋水进入。

线序与布线图

接线前按设备布线图核对插头插座的芯位定义，确认通讯、供电与屏蔽各自对应的位置。布线图是现场接线与故障排查的依据，更换连接器时应保留原图并核对新件线序，不得仅凭电缆颜色判断。

屏蔽接地处理

屏蔽层不得在端接处剪断后悬空，应与连接器壳体或设备接地端子连接。接地端子应清洁、无油漆与油污，压接牢固；检修后重新装配时，应恢复屏蔽搭接，否则通讯距离与抗干扰能力会明显下降。

布线走向

电缆沿支架结构件敷设，避开高温阀体与运动干涉区，在活动部位预留伸缩余量。单段链路长度不超过25米，超过时应按系统设计分段；电缆固定使用线卡或扎带，固定点之间留出自然垂度，减少振动传递到接头。

典型应用与选型

工作面通讯链路

该连接器用于液压支架电液控制系统中的控制器间通讯，把相邻支架的控制器接入同一通讯网络，实现支架动作的协同控制与状态回传，是综采工作面智能化与安全性的一部分。

长度与接口选型

选型时按支架间距确定电缆长度，并核对插头插座的芯位与锁紧形式。单段链路控制在25米以内，通讯速率220kbps不变；若设备端口形式不同，应在订货时说明接口与线序，由工厂按图端接后再供货。

常见问题与维护

通讯中断且无规律：先检查插头是否插到位、锁紧是否扣合，再检查屏蔽层是否连续接地。若同一段链路在多台支架上均出现，应核对链路总长是否超过25米，以及通讯线与驱动线是否长距离并行。

通讯速率下降、误码增多：多与屏蔽失效或接触电阻增大有关。检查端接处屏蔽是否被剪断、接触件是否氧化，必要时更换整根成品线，避免在现场剥线重接。

接头根部进水：IP68并不代表可以带着破损护套长期浸水。护套划伤、密封面沾尘、插合未到位都会让水进入。应更换受损线缆，清洁密封面并确认插合到位。

电缆被拉断或护套开裂：多因布线未留余量、固定点缺失，支架动作时电缆被硬拉。应重新布置走线，增加线卡，把活动量分散到电缆中段，避免接头根部承受反复拉力。

插针弯曲导致接触不良：斜向插拔或强行插入是主要原因。应将插针修正或更换连接器，并规范插拔操作，插合前确认定位方向，禁止带角度硬插。

备件存放：成品线束应存放在干燥通风处，接头加保护帽，避免长期受压与阳光直射。井下备件转运时避免与工具、金属件混装，防止插合面磕碰。

布线图遗失：可依据设备端口的丝印与连接器芯位编号反推，同时向设备厂家索取原理图。恢复接线后应重新绘制一份现场图并随设备存档，避免下次检修仅凭记忆操作。
