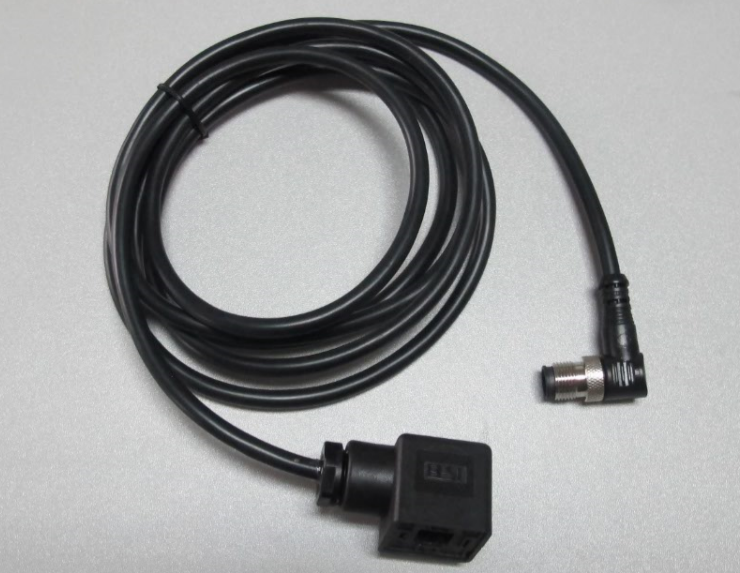

M12、M8双头电缆连接器4面向的是芯数较多、信号较杂的连接场合。同一根组件里可能同时走传感器信号、阀岛控制、指示灯电源和总线数据，芯数从4芯到12芯不等。两端为M12×1与M8×1接口，直头或弯头、公头或母头可任选，预注一体成型，防护等级IP67，工作温度-25℃~+85℃。芯数一旦定下，分配方式就决定了这根线的可维护性，分配做得好，后期排故与扩容都省事。

M12、M8双头电缆连接器4（多芯带线式）

与两芯、三芯的传感器线不同，多芯组件的每一根芯线都承担不同的功能，且两端针位一一对应。装配时若把某一芯接错位置，设备可能仍然通电，但动作顺序或信号极性会出错，排查起来比完全不通更费时间。因此多芯组件的重点不是接线快，而是分配清楚、核对到位。

芯数与信号的对应

4芯通常对应一路电源加两路信号；6芯以上会同时出现多路数字量、模拟量与阀控回路。芯数不应按当前需求刚好用满，而应按功能块划分：电源与地占一组，数字量占一组，模拟量单独一组，组与组之间在排列上相邻而不交错。

分组的边界

分组的边界应以干扰等级和电压等级划线，而不是以设备位置划线。同一台设备上的24V电源与4~20mA模拟量，虽然物理位置相邻，电气上却应分在不同组；反之，同一路信号的发送与接收可以跨设备放置，只要它们属于同一组。

预留芯的取舍

多芯组件的成本主要来自芯数与线径，预留一两芯比后期换线便宜得多。若设备在一年内可能增加一路检测或一个指示灯，直接在订单里多要一芯，并在两端留出端接余量，比将来整根更换更稳妥。

分配方案应随图纸一起定版，并在组件订单上写明芯位分配与两端接头形式。只写芯数不写分配，是采购环节最常见的漏洞：供应商按常规线序生产，到了现场才发现与实际原理图不符，只能整根返工。

芯线分组与标识方式

多芯组件的可维护性，很大程度上取决于现场能否一眼分辨每根芯线。

线色与编号

芯线通常以线色区分，芯数增加后单靠颜色不够，还需在插头端面或线身加编号。编号应与图纸的针位号一致，而不是与设备端子号一致，两者一旦混用，现场核对就会对不上。

组间排布顺序

在插头内部，芯线的排布应遵循同一组的芯相邻、组与组之间有明确分界的规则。这样在压接或焊接时不容易把相邻两组的芯线弄混，检修时打开护套也能快速看出分组。

标识的耐久性

贴在护套表面的纸质标签在油污与切削液环境下很快失效。标识应优先做在插头本体附近的热缩管上，或直接依靠线色与针位号。若必须外挂标签，应选耐油材质，并避开线身弯折段。

动力与信号混排的隔离

一根组件同时承担动力与信号时，隔离不是可选项，而是能否稳定工作的前提。

载流分配

本系列3-5芯额定电流5A，6-12芯为2A，额定电压60V。多芯组件里若把大电流集中在一根芯上，该芯温升会明显高于邻芯，长期运行后注塑体局部变色。应把负载分散到两根以上芯线，或改用芯数更少、线径更粗的组件单独供电。

接触电阻按≤8mΩ控制，绝缘电阻≥500MΩ，冲击电压1250V。这几项指标在出厂时逐根检测，但现场若在插头内部二次接线，指标就会被破坏。因此多芯组件应尽量按成品长度订购，不要在插头后端剪断重接，剪断处的绝缘与密封都无法恢复到注塑前的水平。

地与回流路径

电源回流的0V线不应与模拟信号共用一芯。共用时，回流电流在芯线上产生的压降会叠加到信号上，表现为读数随负载波动。应为每组动力配独立的0V芯，模拟量单独走信号地与屏蔽。

屏蔽层的归属

屏蔽型组件的屏蔽层包住全部芯线，无法只屏蔽其中一组。因此当动力与信号必须同缆时，屏蔽的作用是整体抑制对外辐射与外来耦合，不能替代组间隔离。信号组仍应尽量远离动力组排列，屏蔽层则在柜内单点接到参考地。

芯位分配表示例

下表给出一种8芯组件的分配思路，实际项目应按设备原理图调整。表中用途为示例，不作为出厂线序。

分配表示例

载流校核

8芯已落入6-12芯档，单芯按2A核算。若两路阀同时动作需要更大的瞬时电流，应把两芯并联使用并在图纸上标注，不能默认一芯即可承担。校核时还要计入环境温度：机柜内温度偏高时，应按降额使用。

两端芯位一致性的核对

双头组件的两端各自独立端接，针位对应关系必须逐根验证，不能凭外观判断。

逐针导通表

用万用表逐针测量，一端固定一根针，另一端依次点测，记录对应关系，形成一张完整导通表。表格应覆盖全部芯位，包括备用芯，漏测的往往就是备用芯。

点测与记录

测量时表笔应接触针体而非外壳，避免把外壳的导通误记为针位导通。记录要写明组件编号与测量日期，随货同行，便于现场复测时对照，也便于日后追溯是哪一批次出了错位。

错位与短路的区分

两只针都响，说明该位置存在短路，多由焊接搭锡或压接时线头外露引起；该响不响，则可能是开路或错位。两者处理方式不同：开路要先查端接工艺，错位则要重做线序并重新核对，不能简单调换设备侧端子来掩盖。

核对工作在设备首次上电前必须完成，之后每次更换组件也应复测。多芯组件的故障往往不是突然失效，而是在某次换线后针位偏移了一格，设备表现为动作顺序错乱却查不出硬件损坏，最终只能靠逐针复测才能定位。

备用芯的管理

备用芯是多芯组件的弹性空间，管理不当反而成为故障源。

备用芯数量

一般预留一到两芯即可，超过两芯会让组件体积与成本上升，收益有限。预留数量应与设备未来的改造计划挂钩：计划增加检测点的，多留一芯；只是防止接错返工的，留一芯足够。

端接与绝缘

备用芯两端可以不端接，但必须单独绝缘包扎，不能与相邻芯线裸绞在一起。未端接的芯线头若悬在插头内部，振动下可能碰到相邻针位，形成间歇性短路，这类故障最难查。

备用芯的标识

图纸上应把备用芯单独列出，标注芯位号与可用状态。设备扩容时按图取用，避免现场随意占用导致与图纸不符；一旦启用，应在图纸与现场标签上同步更新。

备用芯启用后，原分组关系会发生变化，应重新核对组间隔离。例如把备用芯用于新增的模拟量通道时，它可能正好落在动力组旁边，此时干扰风险比芯数本身更值得关注。

线束分支与现场标识

多芯组件进入设备后常需分出几路，分支方式影响可靠性与检修效率。

分支节点的处理

预注一体组件的线身是整根护套，不宜在中间剖开分线。需要分支时，应把分支做在设备侧的接线盒或分线板上，组件本身保持完整，这样防护等级IP67才不会因为剖线而失效。

标签与热缩管

每根组件应有唯一编号，标签内容包括设备位号、组件编号与芯位分配版本。热缩管标识应打在插头后方一段平直处，避开弯折点；同一设备的多根组件，编号顺序最好与柜内布局一致，便于按序排查。

标识的意义在于换人也能读懂。检修交接班时，若只靠口头说明哪根线走到哪里，很容易在多次换型后积累错误。把编号、芯位与图纸版本固定在线身上，等于把接线逻辑带到了现场。

长度余量的保留

多芯组件不宜按最短路径下料。柜内走线、端子排高度差、以及后期增加一段绕行，都需要余量。余量应留在一处集中弯折段，而不是让整根线各处都松垮；余量过大同样会带来盘线与捆扎的麻烦。

扩容时的选型

多芯组件的更换往往不是单根替换，而是整段回路的调整，选型时应把扩容路径一并考虑。

余量预估

按设备三年内的改造计划估算芯数，并核对插头端的针位排布是否还留有空位。若插座本身针位已满，仅增加组件芯数没有意义，需要同步更换分线盒或远程IO模块，这部分成本应在立项时一并计入。

换型不改柜

尽量让扩容落在组件侧而不是柜内。把新增信号分配到原有备用芯，柜内接线与端子号保持不变，现场只需改一根线。若必须改柜，应提前做出端子对照表，并在停机窗口内完成，避免临时改线留下无记录的变更。

升级路径

芯数增加会落入6-12芯档，单芯载流由5A降为2A，扩容时不能沿用原来的供电方式。可行的路径是把动力单独引出一根组件，原多芯组件专走信号；或改用芯数更多、线径更细的组合，把负载分散到两芯以上承担。定方案时应把两端接口、直弯形式、电缆材质PVC或PUR、屏蔽与非屏蔽一起确认，并按实际长度定制，避免新线比旧线长出许多而在柜内无处安放。
