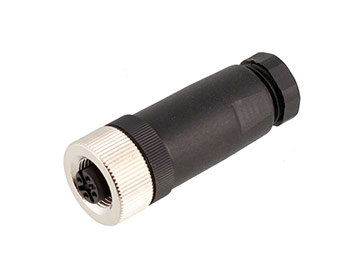

M12现场接线式孔型直头连接器（塑料款）

M12现场接线式孔型直头连接器（塑料款）是上海科迎法电气自主研发生产的传感器电缆连接器：直头出线、增强工程塑料壳体、孔式（母头）接触件，用户在现场按需剥线接线，长度不受出厂限制。产品适用于工业自动化、传感器信号接收与现场总线通信等常规工业环境，自2006年投入市场以来经3000余家客户应用验证，常规数量可现货或5天内交付。

产品定位与核心优势

塑料壳体的适用边界

该系列分非屏蔽型（工程塑料壳体）与屏蔽型（全金属壳体）两种规格，可按现场干扰强度选配。塑料款绝缘性能好、重量轻、成本低，适合变频器柜外的常规信号工位；若设备周边有大功率电机或焊接设备，则应改用全金属屏蔽款，把屏蔽层经壳体可靠接地。

直头出线的走线优势

直头出线方向与线缆走向一致，穿金属软管、走PVC线槽或沿设备框架延伸时不需要额外弯折空间，弯曲半径更容易留足。在输送线、流水线与分布式I/O这类长距离布线中，线缆可沿框架直线排布，减少弯折与接头数量，也降低了线缆被运动部件刮蹭的概率。

结构组成与接线原理

孔式接触件

孔型为母头，导电孔芯采用铜合金基材、表层镀金，接触电阻≤8mΩ，插合时由配对针端插入孔内，接触面在簧片弹性下保持压力。镀金层的作用是抗氧化与降低接触电阻漂移，潮湿或含硫环境中比裸铜更稳定。

螺丝压紧式端子

2-8芯采用螺丝压紧结构：剥线后把线芯插入对应针号的端子孔，用螺丝刀拧紧压块即可完成接线，不需要焊接也不用专用压接工具，维护时可拆开重接。压紧式对剥线长度与插线深度要求明确，压到绝缘皮是接触不良最常见的原因。

高密度芯数的焊接式

12芯、17芯针脚间距小，压紧式结构在有限空间内难以保证可靠压接，因此改为焊接式；2-8芯也可按需选择焊接式。焊接靠焊料冶金结合，信号传输稳定，但需要一定操作基础，且装好后不宜反复拆装，适合定型后的批量生产。

O型密封圈密封

插合面依靠O型密封圈，尾部由电缆密封套夹紧线缆外被，螺纹完全锁紧后两处密封同时受力，整机达到IP67。密封圈与线径必须匹配，过细压不紧、过粗被撑变形，都会让防护等级失效，这是现场进水的高发原因。

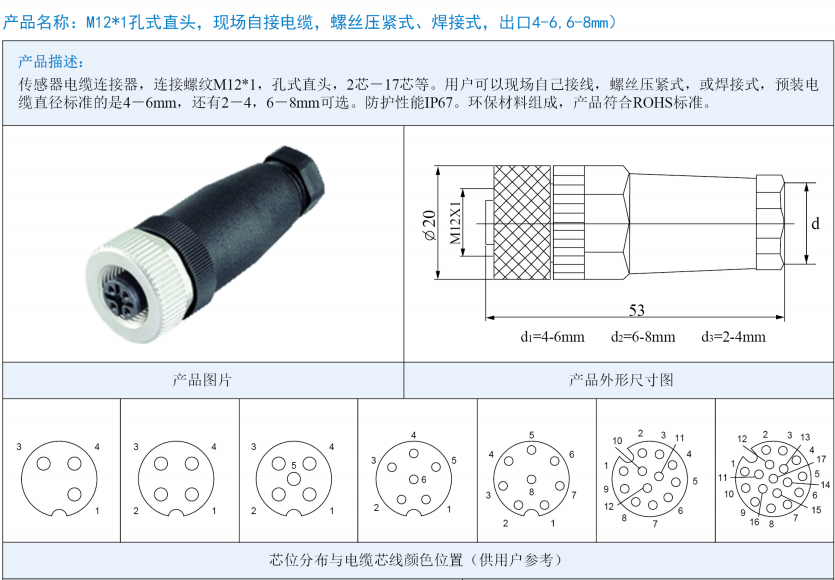

规格选型

芯数与编码

电缆适配

型号示例

孔式直头、非屏蔽、适配4-6mm电缆的型号写作KYF12K□ZT-NC(4-6)，其中□为芯数位，按实际信号路数替换。需要屏蔽时选全金属壳体版本，型号中的屏蔽标识随之变化；需要其他线径时，括号内的适配范围改为对应的密封规格。

产品支持Profibus、DeviceNet、EtherCAT、EtherNET、EtherNET/IP、ProfiNET、Interbus、CANopen、CAN等主流现场总线通信协议，选型时先确定协议，再对应编码与芯数，可避免接口插不上的返工。

核心技术参数

电气参数

环境参数

针脚与色码

位数颜色分布为棕、黑、蓝、白、灰等标准工业色码，便于现场接线时识别与防错。不同厂家的色码顺序可能略有差异，接线前应按产品说明书核对针号定义；项目文档中记录一份色码对照，后期维护与故障排查会省很多时间。

材料与制造工艺

增强工程塑料壳体

壳体采用增强型工程塑料，兼具绝缘与抗冲击能力，表面做光滑处理，便于日常清洁维护。塑料件的尺寸稳定性直接影响螺纹配合与密封面贴合，模具与注塑参数需要稳定控制，否则批次间会出现旋紧手感不一致。

镀金与端子结构

孔芯基材为铜合金，镀金层厚度与均匀性决定接触电阻的长期稳定性；压紧端子的压块与螺钉配合，需保证在有限空间内仍能对0.2mm²至0.34mm²的线芯形成足够压力，同时不切断细股铜丝。

装配与出厂检测

装配时核对孔位顺序与密封圈规格，拧紧力矩以密封面贴合且壳体不变形为准；出厂按批次做导通、绝缘与耐压检查，并抽测插拔力与接触电阻。屏蔽款另做屏蔽层与壳体导通确认，避免出现屏蔽通路断开却外观完好的情况。

防护与可靠性

IP67密封实现

插合面O型圈与尾部电缆密封套构成两道密封，螺纹完全锁紧后达到IP67，可抵御设备喷淋、粉尘堆积与水汽侵入。防护成立的前提是密封圈规格与线径匹配、螺纹旋紧到位，二者任一缺失，等级都会退化为不防水。

温度与污染等级

工作温度-25℃~+85℃，污染等级3、电涌电压类别II，符合常规工业现场的绝缘配合要求。低温环境下塑料壳体偏硬，装配时应避免强行拧入；高温长期运行时需关注密封圈老化，必要时改用耐温材质密封圈。

插拔寿命与接触稳定

机械寿命≥500次插拔，满足多数设备的检修节奏。镀金孔芯在多次插拔后仍能保持较低接触电阻；若现场插拔力明显变松，通常说明孔内簧片已疲劳或异物进入，应及时更换而不是继续使用。

安装与接线指导

剥线与压接步骤

剥线长度以端子深度为准，过短压不到铜丝，过长露铜易与相邻端子短路；线芯插入后确认到位再拧紧，压住的必须是铜丝而非绝缘皮；多股线先并拢再插入，防止单根铜丝散开搭到邻位。接线完成后逐芯轻拉，确认不会松脱。

密封圈与线径匹配

标准配置适配4-6mm外径线缆，线缆为6-8mm或2-4mm时须更换对应密封圈。密封圈材质可选丁腈橡胶（标准）与氟橡胶（耐高温耐腐蚀）。选型时把线缆实测外径告诉供方，比按标称规格下单更稳妥，外被厚度差异常导致实际外径偏差。

接线后测试

建议做三项检查：用万用表逐点测通断，确认没有漏接；测各芯之间及芯与外壳之间的绝缘电阻，确认没有短路；插上配对件感受插拔力是否正常，过松说明接触件可能有问题。三项通过再上电，可避免带故障运行损坏端口。

典型应用场景

产品用于工业自动化产线传感器信号接收、现场总线通信（Profibus、CANopen、DeviceNet）、伺服电机编码器反馈信号传输，以及包装机械、输送线、汽车焊装线、食品饮料设备的接口连接。直头结构尤其适合需要穿管布线、线槽走线的场合。

孔型、直头、现场接线、塑料壳体的组合是M12里用量最大的基础型号之一，通用性强、成本低、维护方便。若应用涉及防爆、强干扰或高温，则应改选屏蔽款或金属壳体型号，并在选型阶段把环境条件说明清楚。

常见问题与排查

问：支持哪些芯数？支持2、3、4、5、6、8、12、17芯。2-8芯可螺丝压紧，12芯与17芯因针脚间距小只做焊接式。3芯、4芯多用于直流供电传感器，5芯用于模拟量或Profibus，8芯用于多路信号或工业以太网。

问：A、B、D编码有什么区别？A编码用于传感器与执行器，B编码用于Profibus DP，D编码用于Profinet。三种编码键位方向不同，物理上不能互插，可防止误接；选型时先确定协议，再对照设备接口标注确认编码。

问：线缆外径与密封圈怎么配？标准密封圈适配4-6mm，6-8mm与2-4mm需换对应规格。线径与密封圈不匹配是进水的主因：太细压不紧，太粗会把密封圈撑变形，两种情况都达不到IP67。

问：能替代进口品牌吗？产品符合IEC 61076-2-101标准，尺寸、螺纹、针脚排列与编码键位与进口件兼容，可直接互换。已通过CE/LVD、CE/EMC、IP67认证，并通过ISO9001:2015与IATF16949:2016体系认证。

问：接线后通信不稳定怎么查？先查压接是否压到铜丝、有无相邻端子短接，再查屏蔽与接地，最后核对终端电阻与总线长度。若仅个别节点异常，优先更换该节点接头，而不是改动整条总线。

品质保障与定制服务

产品通过CE/LVD、CE/EMC、IP67认证，企业通过ISO9001:2015质量体系与TS16949汽车行业质量体系认证，所有材质符合ROHS环保指令要求。公司对绝缘电阻、漏电流、耐电压等电气指标有完整测试手段，产品可替代进口，已多次出口欧美、东南亚与中东市场。

可接受非标定制：特殊芯数、特殊编码、特殊电缆长度与材质、特殊防护等级；现场自接线款可适配2-4mm、4-6mm、6-8mm等多种电缆外径，并支持尾部浸锡、配RJ45接头、配各类接头及热缩管封等处理。
