M12现场自接线式弯头连接器（金属防爆款-孔型）

产品定位与防爆场景

M12现场自接线式弯头连接器（金属防爆款-孔型）是科迎法针对危险场所设计的M12电缆连接器。全金属壳体、90°弯头出线、孔式（母头）接触件、现场自接线，四个特征同时出现，指向的场景很明确：存在爆炸性气体或可燃性粉尘、需要现场配线、安装空间受限、且要连接针型设备接口的位置。

产品自2006年投入市场，经3000余家客户实际应用验证。提供全金属屏蔽型与非屏蔽型两种，可按现场干扰程度选配；弯头出线专为设备侧壁、紧凑型防爆控制柜打造，解决直头在狭窄位置装不进、线缆被强行折弯的问题。

防爆原理与标志解读

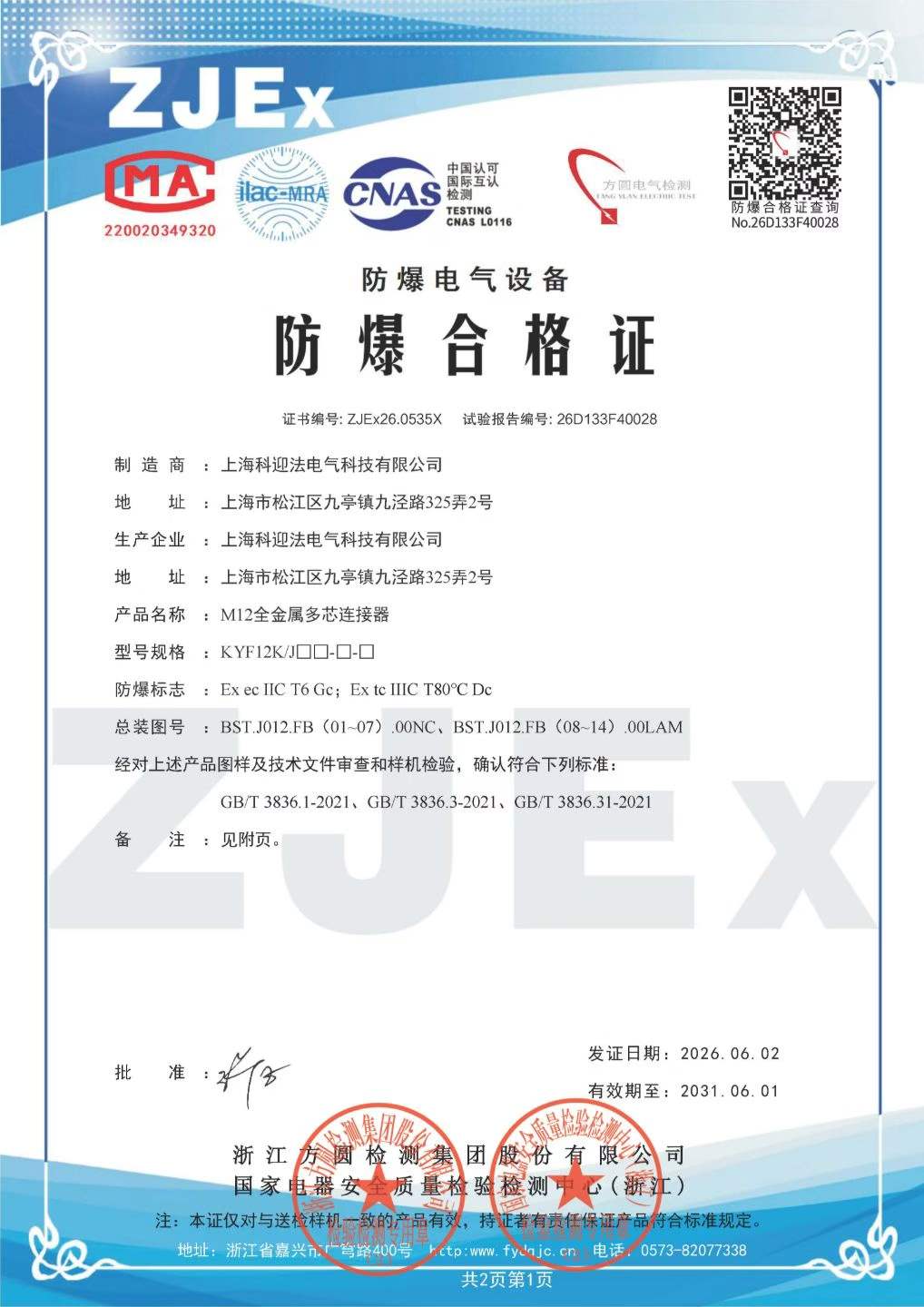

这款产品的防爆标志为Ex ec IIC T6 Gc（气体）与Ex tc IIIC T80℃ Dc（粉尘）。标志不是装饰，它决定了产品能进哪个区域、不能进哪个区域。选型前先确认现场的危险区域等级、气体或粉尘组别，再对照标志，而不是只看"防爆"两个字。

Ex ec 与 Ex tc 的区别

Ex ec是增安型，原理是在正常运行条件下不产生电弧或火花，再通过加强绝缘、限制温升、提高防护等级等附加措施来提高安全性；Ex tc是粉尘外壳保护型，靠外壳阻止粉尘进入并限制表面温度。两者一气体一粉尘，同一只产品同时具备双重认证，才可覆盖气体与粉尘两类场所。

IIC组别与T6温度组别

IIC是气体组别中要求最高的一档，涵盖氢气、乙炔等最易爆气体；T6是温度组别，要求设备表面最高温度不超过85℃；Gc表示设备保护级别，适用于2区（爆炸性气体偶尔存在的区域）。粉尘侧的IIIC覆盖导电性粉尘，T80℃是粉尘层的温度限值，Dc对应22区。标志覆盖范围之外的环境不得使用。

结构组成与防爆设计

黄铜镀镍金属壳体

壳体为黄铜镀镍一体化成型，表面加厚镀镍。金属在防爆场合是必要条件：一是机械强度高，抗冲击；二是导热好，能把接触件产生的热量快速传导到外部，使表面温度控制在T6要求的85℃以内，塑料壳体散热差，表面温度容易超标。镀镍层同时提供耐蚀性与低接触电阻，可快速导出静电，减少插拔时电火花引燃可燃气体或粉尘的隐患。

90°弯头出线

L型侧向出线让线缆贴着设备表面走，不必在插头正前方留出折弯空间，适配防爆控制柜侧壁、防爆机械手关节等狭窄位置。弯折由壳体承担而不是由线缆承担，减少线缆疲劳断裂的风险，也避免因线缆被压弯导致尾部密封受力变形。

FKM双层阶梯密封

内部采用双层阶梯式FKM氟橡胶密封结构，耐油、耐老化、耐高低温。阶梯式布置让密封在轴向形成两道压缩，螺纹完全锁紧后整机防护等级达到IP67，可抵御高压喷淋、井下积水、粉尘堆积与漆雾侵入，水汽、切削液与可燃粉尘无法接触内部触点。密封件的性能是防爆认证评估的一部分，不能用非原厂件替代。

关键参数与规格

芯数与接线方式

芯数覆盖2、3、4、5、6、8、12、17芯；编码标准为A编码（传感器），B编码（Profibus）、D编码（Profinet）可定制。2至8芯支持螺丝压紧式或焊接式，12芯、17芯为焊接式——芯数越多针距越密，螺丝压紧所需的空间放不下，只能走焊接。芯数与接线方式确定后再选电缆外径，三者要一起定。

环境与机械参数

型号示例为KYF12K□WT-NC.PB：K为孔型、□为芯数、WT为弯头90°、NC为带电缆密封圈、PB为全金属屏蔽。孔式接触件的导电孔芯采用高回弹磷青铜基材，表层加厚镀金，反复拆装与设备持续振动下信号传输无明显衰减。

现场接线的电缆适配与操作

电缆外径与密封圈匹配

产品适配电缆外径2-4mm、4-6mm、6-8mm三档，按线径选对应规格的尾部密封圈。外径与密封圈不匹配是现场最常见的渗水原因：线太细，密封圈压不实；线太粗，尾盖拧不到底，螺纹没有完全锁紧，端面密封同样失效。剥线前先量准护套外径，不要凭型号猜。

螺丝压紧式与焊接式

螺丝压紧式剥线后把芯线插入端子孔、拧紧螺丝即可，不需要焊接工具，适合现场抢修与多品种小批量；焊接式靠焊料形成冶金结合，抗振动与长期稳定性更好，适合批量生产与高振动设备。两种方式的接线完成后都要做逐芯导通检查，再装尾盖锁紧，顺序颠倒会返工。

屏蔽结构与接地

360°环形屏蔽

全金属屏蔽型内置360°环形屏蔽层，屏蔽效能≥60dB，用于隔绝变频器、大功率电机产生的电磁干扰。屏蔽效果取决于屏蔽层与壳体、壳体与插座之间的连续性，任何一处断开，高频段的衰减就会明显下降，因此接线时不要把屏蔽编织层随意剪短。

接地与等电位

屏蔽层应在柜内一端与设备地可靠连接，避免两端形成地环路；连接点要低阻、就近。危险场所还应确认设备等电位联结完整，金属壳体本身不承担接地功能，接地必须由线缆屏蔽层或设备结构单独完成。

使用限制与安全规范

禁止带电插拔

防爆连接器不允许在带电状态下操作，插拔产生的电弧或火花可能引燃周围爆炸性气体或粉尘。操作规范要求插拔前切断电源并确认无电；系统设计阶段宜加入断电联锁，避免现场凭习惯操作。这条限制与产品结构无关，是危险场所的通用要求。

配对使用与原厂密封件

防爆认证基于整套系统的密封、绝缘与温升评估，插头必须与配套的同系列插座使用，不得与其他品牌或非防爆件混用。密封圈（O型圈）的维护与更换应由制造商或授权人员完成，自行换用非原厂件会导致认证失效。现场接线后还应确认所有密封点到位、尾盖拧紧、线径匹配。

型号命名与选型对照

编码规则

与其他M12款的选型区别

同为M12弯头，塑料款适合普通车间，金属防爆款用于危险区域；同为正接，本款为孔型，配针型设备接口。若现场无需防爆、也不存在强干扰，选塑料现场自接线或预注一体带线更经济；若空间紧张又要求现场配线，本款的价值才体现出来。选型时把区域等级、接口极性、芯数、电缆外径四项一次说明，可减少往返确认。

典型应用场景

危险场所的传感与总线连接

用于化工防爆车间0/1区气体环境、煤矿井下本安控制系统、锂电22区粉尘防爆厂房、油漆喷涂防爆产线、油气与户外污水处理防爆区域，适配防爆接近开关、防爆光电传感器、本安电磁阀、瓦斯检测仪、防爆温度压力变送器、Profibus-DP与EtherCAT总线模块等设备的信号传输与低压供电连接。

弯头的实际收益在检修口位置：控制柜侧壁装上弯头后，柜门可以正常开合，线缆不再顶在门板上；并排布置的传感器也不必为每根线留出折弯半径，柜内布线更整齐，点检时更容易分辨。

常见问题与排查

防爆标志怎么看

Ex表示防爆设备，ec为增安型，IIC为气体组别，T6表示表面温度不超过85℃，Gc表示适用2区；粉尘侧Ex tc为外壳保护型，IIIC覆盖导电粉尘，T80℃为温度限值，Dc对应22区。对照现场区域等级与组别，逐项对上才可使用。

能与普通M12混用吗

不可以。防爆认证基于整套系统的密封、绝缘与温升评估，混用不同品牌或非防爆件会破坏密封结构，使认证失效。危险场所中插头与插座必须配套使用，且均具备相同或更高等级的防爆认证。

为什么必须金属壳体

金属壳体强度高、抗冲击，导热好，能把接触件热量快速散出，保证表面温度不超过85℃；同时具备屏蔽作用。塑料壳体散热差，表面温度容易超标，不符合防爆要求。

密封圈能自行更换吗

不能。防爆认证基于原厂密封件的性能参数评估，换用非原厂件可能导致密封不达标、认证失效。维护或更换应联系制造商提供原厂配件并按其指导操作。

接线后仍然渗水

按顺序查三处：尾盖是否拧到底、密封圈规格是否与线径匹配、芯线是否在密封圈处被剪出缺口。多数渗水来自线径与密封圈不配套，尾盖看似拧紧，实际压缩量不足；重新量护套外径并换对应规格即可。

产品通过CE/LVD、CE/EMC、IP67认证，公司通过ISO9001:2015与IATF16949:2016体系认证，材质符合ROHS要求。支持特殊芯数、特殊电缆长度、特殊材质与特殊防护等级定制，常规数量交货为现货或7天左右。产品已多次出口欧美、东南亚与中东市场，可替代同类进口件。
