产品定位与系列归属

M12现场自接线式直头连接器(金属防爆款)是科迎法M12系列中的孔型(母头)直头产品,型号族为KYF12K□ZT-NC.PB。壳体采用全金属材质并做360°屏蔽,前端为M12×1标准螺纹接口,尾部配电缆密封圈与压紧式尾盖,适配4-6mm、6-8mm、2-4mm三种常见电缆外径。

它在系列中被称为金属防爆款,含义是壳体强度、密封完整性与抗干扰能力按严苛现场条件设计,适合粉尘、油污、潮湿与强电磁干扰同时存在的设备端。与出厂即带线的预制式相比,本款把接线环节交给使用方:现场剥线后直接把线芯接入端子,线长、线序与备件都由用户自己掌握。

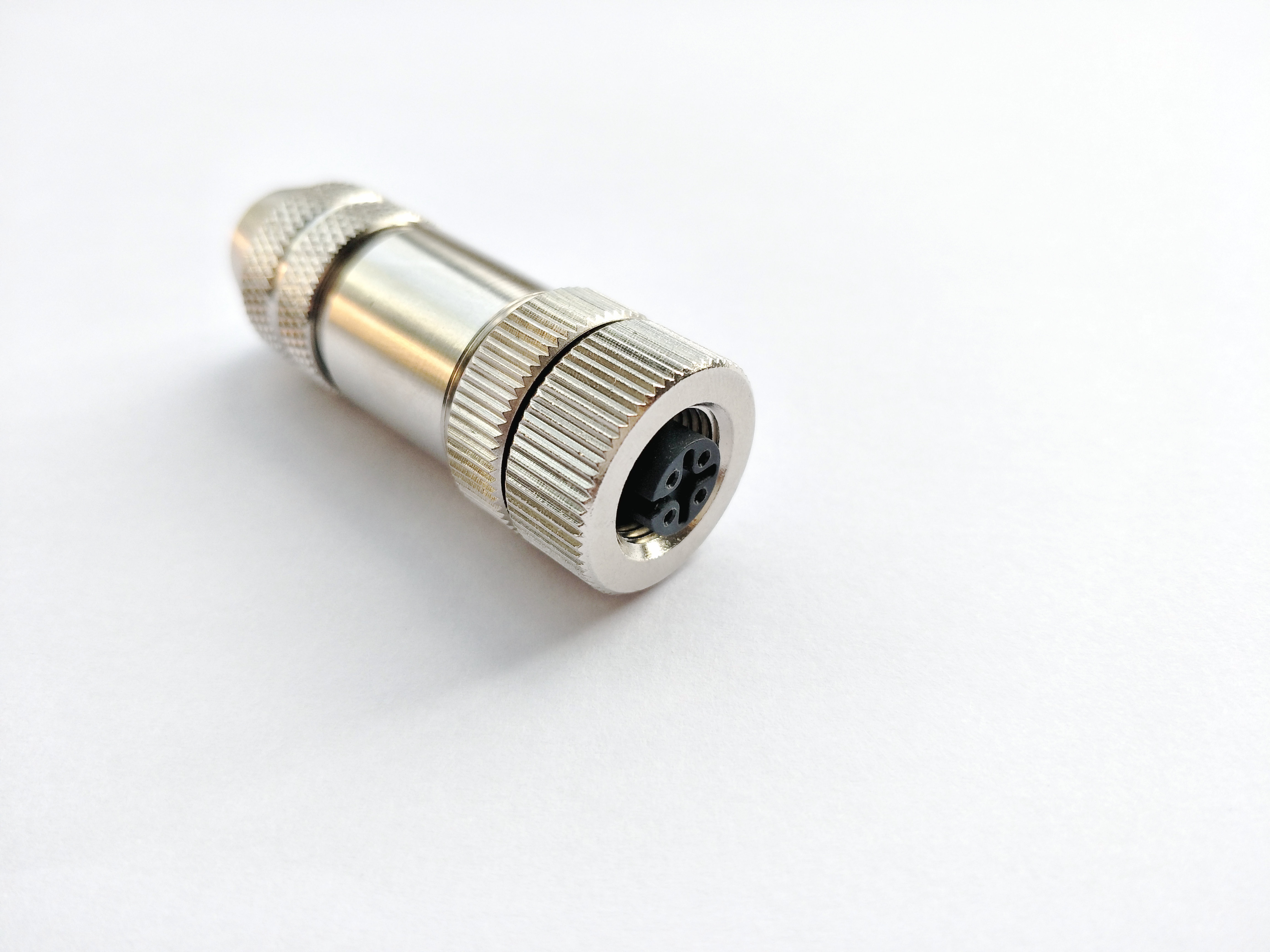

M12 4芯孔型金属直接头

需要说明的是,防爆款是产品序列中的称呼,并不等同于取得了某一项防爆认证。若设备要进入有明确防爆等级要求的危险区域,应把区域划分、气体组别与温度组别一并提供给厂家确认,按实际工况确定壳体、密封与认证方案;常规工业现场的粉尘、油污、冲洗环境,本款的全金属壳体与密封结构可以直接覆盖。

结构组成与工作原理

整只连接器可分成四段:前端螺纹接口与孔芯组件、中段接线腔、尾部密封与压紧结构、外层金属屏蔽壳体。信号路径是配对插针→孔芯→接线端子→线缆;屏蔽路径是线缆屏蔽层→金属壳体→配对端壳体。两条路径互相独立,避免屏蔽电流串入信号回路。

孔芯与镀金接触件

孔芯以铜合金为基材,表层镀金,接触电阻≤8mΩ。孔式接触件收在壳体内部,插拔时不会被外物直接刮碰,适合装在控制柜、I/O模块这类需要长期稳定、又不希望接触件外露的设备端。镀金层的作用是抑制氧化膜生成,让低电平信号在潮湿或含硫气氛中仍保持稳定接触。

M12×1螺纹锁紧

锁紧依靠M12×1外螺纹与配对端内螺纹旋合,旋紧过程中端面O型圈被压缩,形成第一道密封。螺纹锁紧抗振动松脱能力强、插拔重复性好,但要求安装位置四周留出足够的手指或扳手操作空间,这也是紧凑位置更常选弯头款的原因。

端面与尾部双重密封

密封由两处O型圈承担:端面O型圈负责插合面,尾部密封圈负责尾盖与电缆之间。尾部密封圈内径必须与电缆外径匹配,选错规格或装配时扭曲,都会让实际防护效果低于标称的IP67。

屏蔽层搭接结构

PB代码代表全金属屏蔽。装配时线缆屏蔽层要在尾盖内与金属壳体形成低阻连接,构成360°等电位面。若屏蔽层只搭到一根排流线,高频段屏蔽效果会明显下降,变频器周边偶发的通信错误往往就出在这一步。

关键参数与规格

下表按芯数给出标准型号与可接线方式。2至8芯支持螺丝压紧式或焊接式,6芯、12芯、17芯为焊接式。型号中的方框为芯数占位,订货时替换为实际数字。

芯数产品型号接线方式
2孔KYF12K2ZT-NC.PB螺丝压紧式/焊接式
3孔KYF12K3ZT-NC.PB螺丝压紧式/焊接式
4孔KYF12K4ZT-NC.PB螺丝压紧式/焊接式
5孔KYF12K5ZT-NC.PB螺丝压紧式/焊接式
6孔KYF12K6ZT-NC.PB焊接式
8孔KYF12K8ZT-NC.PB螺丝压紧式/焊接式
12孔KYF12K12ZT-NC.PB焊接式
17孔KYF12K17ZT-NC.PB焊接式

芯数直接影响载流能力与可用电压:3-5芯额定电流4A、额定电压250V,适合传感器与小型执行器供电;6-8芯降为2A、60V;12芯1.5A、30V;17芯1A、24V。芯数越多针距越密,单芯载流与工作电压都要相应下调,这是M12结构尺寸决定的结果。

分芯数电气参数

项目3-5芯6-8芯12芯17芯
额定电流4A2A1.5A1A
额定电压250V60V30V24V
冲击电压2500V1500V800V800V

机械与环境参数

接触电阻≤8mΩ,绝缘电阻≥500MΩ,防护等级IP67,工作温度-25℃~+85℃,机械寿命≥500次插拔,接触件表面镀金;适配电缆外径4-6mm、6-8mm、2-4mm,多芯线截面积常用0.2mm²、0.25mm²、0.34mm²。标准编码为A编码,B编码、D编码、X型、S型可定制。

现场安装与接线

顺序很关键:先穿线、再剥线、再接线、最后装密封圈与尾盖。先接线后穿管是常见错误,连接器外径大于开孔时只能拆线重来,线芯反复拆接容易断股。

螺丝压紧式接线步骤

剥线长度控制在8-10mm,铜丝拧紧不留散丝;按端子旁的针号标识把线芯插入对应孔位;用小号十字螺丝刀拧紧压线螺钉,手感出现明显阻力即停。拧得过紧会把铜丝压断,过松则接触电阻上升,两种极端都会在振动后表现为间歇性断信号。

焊接式接线要点

6芯、12芯、17芯针距密,只做焊接式。焊杯上锡要薄而均匀,线芯先上锡再焊入,焊接时间尽量短,避免热量沿针脚传到绝缘体造成变形。焊后逐芯轻拉确认,残留助焊剂清理干净,否则潮湿环境中会形成爬电通道。

剥线长度与拧紧力矩

剥线过长会让露铜段伸出端子孔,与相邻端子短路的概率上升;剥线过短则压不到铜丝,以8-10mm为基准按截面积微调。拧紧以手感明显阻力作为现场判定,不建议使用电动工具,转速过高容易滑丝或绞断线芯。

材料与制造工艺

金属壳体与表面处理

壳体为金属材质,兼顾机械强度与屏蔽效能。表面处理按系列工艺执行,重点保证螺纹段的尺寸精度与镀层结合力,因为螺纹既是锁紧面也是密封压紧面,尺寸偏差会直接转化为密封失效。

装配与出厂检测

装配顺序为孔芯组件就位、绝缘体压装、壳体组装、尾盖与密封圈配套、屏蔽连续性检查。出厂前对接触电阻、绝缘电阻、耐电压与插拔手感做抽检,并按订单核对芯数、编码与屏蔽配置,避免同型号不同配置混装。

防护与可靠性

IP67的三个密封点

插合面O型圈、尾盖螺纹、尾部电缆密封圈,三点同时到位才构成IP67。任何一点缺失或扭曲,水汽都会沿螺纹或线缆外被进入接线腔。防护等级是装配结果,不是壳体单方面的属性。

耐温、耐腐蚀与抗振动

工作温度-25℃~+85℃覆盖多数车间与设备舱内工况。镀金接触件抗氧化、耐腐蚀,金属壳体在盐雾与油污环境中比塑料壳体耐久。螺纹锁紧配合压紧或焊接接线可承受产线持续振动,但线缆仍需固定,避免应力集中在尾盖。

型号命名与选型对照

型号代码含义

代码含义
KYF12科迎法M12系列
K孔型(母头)
方框芯数(2至17)
ZT直头
NC带电缆密封圈
PB全金属屏蔽

订货时需同时给出芯数、接线方式、编码类型与电缆外径,四项缺一都可能造成错配。例如4孔、螺丝压紧式、A编码、适配6-8mm电缆,应表述为KYF12K4ZT-NC.PB,并注明接线方式与线径。

孔型与针型配对

孔型必须与针型配对,同型不能互插。行业习惯是传感器、执行器端用针型,控制器、I/O模块端用孔型:前者是现场更换件,针脚外露可接受;后者长期固定在柜内,孔芯受壳体保护更耐用。配对时还要核对编码,A、B、D、X、S键位不同,插不进去不是质量问题。

典型应用场景

主要用于需要抗干扰的传感器与执行器连接、伺服电机编码器反馈、变频器周边信号、机器人控制柜内布线、包装机械与输送线接口。全金属屏蔽对变频器、伺服驱动器附近的共模干扰抑制明显,金属壳体的强度也适合有磕碰、冲洗或油污的工位。

在备件管理上,一只连接器头加一卷线缆即可覆盖多种线长需求,减少库存品类;现场损坏时只换头不换线,维修成本低于整根预制线,适合停机时间敏感的连续生产线。

常见问题与排查

如何确认压紧到位

接线后逐根轻拉线芯,拉不出即为压紧;若拉出或松动,检查剥线长度是否足够、铜丝是否太细。0.14mm²以下的细线可在端子孔内对折后插入,增加受压面积。整机通电前建议做一次通断与绝缘复测。

屏蔽款与非屏蔽款怎么选

判断依据是信号类型与周边干扰源:开关量、低速模拟量且无大功率设备,非屏蔽可用;高速脉冲、编码器、总线通信,或附近有变频器、伺服、焊机,应选全金属屏蔽款。屏蔽层必须正确搭接,否则装了屏蔽件也等于没装。

接线后还能达到IP67吗

可以,前提是三个密封点都到位:O型圈无缺失无扭曲、尾盖旋紧、尾部密封圈与电缆外径匹配。电缆外径不标准时会明显影响密封,应改用匹配规格的密封圈或标准外径电缆。

12芯与17芯只能焊接

针距过密,压线螺钉与工具通道在有限空间内放不下,因此该芯数段只做焊接式。若既要用12芯或17芯又不希望现场焊接,可改用预注一体带线式,由厂家出厂前完成焊接与注塑密封。

金属款与塑料款差异

金属款强度高、可做360°屏蔽、耐油污与磕碰;塑料款轻、成本低、绝缘性能好,但不具备屏蔽能力。同一台设备上两者可以混用,只要接口标准与编码一致;维护时注意不要用塑料款替换掉原本承担屏蔽功能的金属款。

包装、储运与定制服务

常规以独立包装加防静电袋出货,尾盖与密封圈随件配齐,避免现场缺件。储存避开阳光直射与高湿环境,长期存放前检查密封圈是否老化;运输中避免重压螺纹段,螺纹磕伤会直接影响密封与锁紧。

接受非标定制:特殊编码(B/D/X/S型)、特殊芯数、特殊电缆长度、特殊材质与特殊防护等级均可按项目确认,也可做尾部浸锡、配RJ45或其他接头、热缩管封装等处理。产品通过CE/LVD、CE/EMC、IP67认证,公司通过ISO9001:2015与IATF16949:2016体系认证,材质符合ROHS要求。
