M12孔型现场接线式弯头连接器（塑料款）是上海科迎法电气科技有限公司自主研发生产的传感器电缆连接器产品，采用90°弯头出线结构设计，工程塑料壳体，内部为孔式（母头）接触件，适用于工业自动化、传感器信号接收、现场总线通信等常规工业环境。产品自2006年投入市场以来，经过3000余家客户实际应用验证，质量稳定可靠，交货迅速，一般数量交货时间为现货或5天。
M12塑料款孔型弯头连接器产品详细介绍

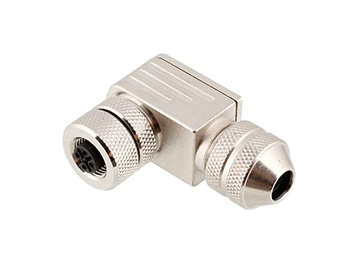

该系列产品提供孔式（母头）类型，分为非屏蔽型（工程塑料壳体）和屏蔽型（全金属壳体）两种规格，可根据现场需求灵活选配。90°弯头出线设计专为设备侧壁、紧凑型控制柜等空间受限场景打造，解决直头连接器安装空间不足、线缆弯折疲劳断裂的问题。
产品结构特点
90°弯头紧凑结构：L型侧向出线设计，适配设备侧壁、小型控制柜、机械手关节等安装位置，无需大幅弯折线缆，降低线缆疲劳断裂风险。在传感器密集安装区域，弯头结构可有效避免相邻接口之间的干涉。
工程塑料壳体：采用增强型工程塑料材质，具有良好的绝缘性能和抗冲击能力。与金属壳体相比，塑料壳体重量更轻、成本更低，适用于常规工业环境。表面光滑处理，便于日常清洁维护。
螺丝压紧式接线：现场自接线采用螺丝压紧式结构，剥线后将线芯插入对应针号的端子孔，用螺丝刀拧紧即可完成接线，无需焊接、无需专用工具，操作便捷快速。2-8芯支持螺丝压紧式，12芯、17芯为焊接式。
IP67防护等级：内部搭配O型密封圈，螺纹完全锁紧后整机防护等级达到IP67，可抵御设备喷淋、粉尘堆积、水汽侵入，确保在潮湿、多尘环境下的可靠运行。
镀金接触件：导电孔芯采用铜合金基材，表层镀金处理，接触电阻≤8mΩ，导电性能优异，耐腐蚀抗氧化。机械插拔使用寿命≥500次，信号传输稳定可靠。
规格选型
芯数与编码
-
芯数：2芯、3芯、4芯、5芯、6芯、8芯、12芯、17芯
-
编码类型：A编码（传感器）、B编码（Profibus）、D编码（Profinet）
-
2-8芯支持螺丝压紧式或焊接式，12芯、17芯为焊接式
电缆适配
-
适配电缆外径：4-6mm（标准）、6-8mm、2-4mm
-
支持电缆类型：屏蔽电缆、非屏蔽电缆
-
多芯线截面积：0.2mm²、0.25mm²、0.34mm²
产品型号示例
-
KYF12K□WT-NC(4-6)（孔式弯头，非屏蔽，适配4-6mm电缆）
总线系统支持
产品支持Profibus、DeviceNet、EtherCAT、EtherNET、EtherNET/IP、ProfiNET、Interbus、CANopen、CAN等主流现场总线通信协议。
核心技术参数
电气参数
-
额定电流：4A（3-5芯）/2A（6-8芯）/1.5A（12芯）/1A（17芯）
-
额定电压：250V（3-4芯）/60V（5芯）/30V（8-12芯）/24V（17芯）
-
冲击电压：2500V（3-4芯）/1500V（5芯）/800V（8-17芯）
-
接触电阻：≤8mΩ
-
绝缘电阻：≥500MΩ
-
污染等级：3
-
电涌电压类别：II
环境参数
-
防护等级：IP67
-
工作温度：-25℃~+85℃
-
机械寿命：≥500次插拔
-
接触件表面材料：镀金
-
连接类型：螺纹M12×1旋紧
-
防插错编码：A型、B型、D型、X型、S型

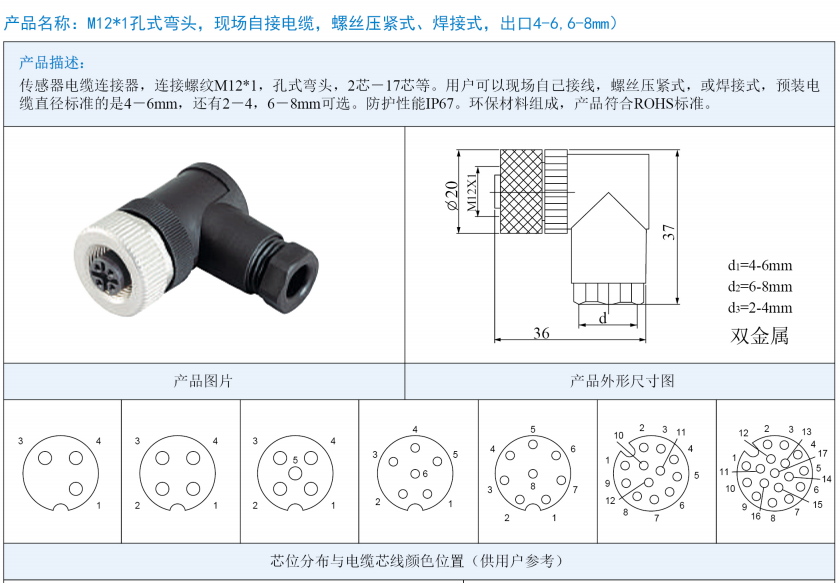

针脚分布与颜色参考
位数颜色分布：棕、黑、蓝、白、灰等标准工业色码，便于现场接线识别和防错。
应用场景
产品广泛应用于工业自动化产线传感器信号接收、现场总线通信（Profibus、CANopen、DeviceNet）、伺服电机编码器反馈信号传输、包装机械、输送线、汽车焊装线、食品饮料设备等领域。弯头设计尤其适用于设备侧壁安装、紧凑空间布线等场合。
品质保障
产品通过CE/LVD、CE/EMC、IP67认证，公司通过ISO9001:2015质量体系认证及IATF16949:2016汽车行业质量体系认证。所有材质符合ROHS环保指令要求。科迎法对产品电气技术指标如绝缘电阻、漏电流、耐电压等具有深入理解和完全掌握，产品完全可替代进口，已多次出口到欧美、东南亚、中东市场。
定制服务
上海科迎法接受M12孔型现场接线式弯头连接器非标定制，包括特殊芯数、特殊编码、特殊电缆长度、特殊材质、特殊防护等级等。现场自接线式可适配2-4mm、4-6mm、6-8mm等多种电缆外径。支持尾部浸锡、配RJ45接头、配各种接头、热缩管封等定制要求。
M12孔型弯头现场接线连接器的应用优势与接线要点
弯头连接器在工业现场的使用频率其实比直头还高，特别是在设备侧壁、控制柜角落、机械臂关节这些空间受限的位置。直头连接器出线方向和设备表面垂直，如果安装位置靠墙或者旁边有其他设备，线缆只能硬弯折，长期受力容易损坏。弯头连接器出线方向和设备表面平行，线缆可以贴着设备表面走，不需要急弯，使用寿命更长。
孔型（母头）连接器通常作为信号的接收端使用。典型的连接关系是：传感器端是针型（公头），控制器或采集模块端是孔型（母头）。这样设计的好处是，传感器端的针脚暴露在外，有机械损伤风险，但传感器一般是现场更换的消耗品；控制器端的孔型接触件 recessed 在壳体内部，受到保护，不容易损坏。如果你的设备是作为控制器、PLC、I/O模块使用，孔型连接器是更合理的选择。
现场接线式最大的好处是灵活。项目现场经常遇到线缆长度不确定、需要中途改线、或者不同批次设备配不同长度线缆的情况。预铸电缆一体式虽然方便，但线长固定，改不了。现场接线式只需要备好连接器和线缆，现场剥线、插入、拧紧螺丝就完成了，不需要焊接，也不需要专用工具，一把螺丝刀搞定。
塑料壳体的工程塑料款适用于常规工业环境，比如一般的工厂车间、自动化产线、包装设备等。如果你的设备附近有强电磁干扰源（变频器、大功率电机、焊接设备），建议选全金属屏蔽型。屏蔽型连接器的外壳是金属材质，和线缆的屏蔽层做360度搭接，可以有效屏蔽外部电磁干扰，保证信号传输稳定。
螺丝压紧式接线对操作人员的技术要求很低，但有一个细节要注意：螺丝不要拧得过紧。螺丝压紧的是线芯的铜丝，拧太紧会把铜丝压断，导致接触不良。我们的建议是：插入线芯后，用螺丝刀拧紧到手感有明显阻力即可，不要过度用力。如果不确定是否拧紧到位，可以轻轻拉一下线缆，拉不出来就说明压紧了。
M12孔型现场接线式弯头连接器常见问题 (FAQ)
Q: 弯头和直头怎么选？
如果连接器安装在设备侧壁、控制柜侧面或空间狭窄的位置，选弯头，出线方向和安装面平行，线缆不需要急弯。如果安装在设备顶部或面板正面，走线空间充裕，选直头，穿管布线更方便。不确定的情况下，弯头的通用性更好，因为弯头可以适应更多安装场景。
Q: 孔型和针型怎么配对？
孔型（母头）和针型（公头）是配对使用的。一般情况下，传感器端用针型，控制器/采集端用孔型。这样设计的目的是保护控制器端的接触件（孔型 recessed 在内部，不易受损），传感器端作为消耗品更容易更换。当然也可以反过来用，只要确保配对的两端一个是针型、一个是孔型即可。
Q: 螺丝压紧式接线需要剥线多长？
剥线长度一般8-10mm。剥太短了线芯插入端子孔后露铜部分不够，螺丝压不到铜丝；剥太长了露铜部分过多，容易和相邻端子短路。剥线后最好把铜丝拧紧，不要有散丝，散丝容易分叉到相邻端子造成短路。如果不确定剥线长度，可以先拿一根废料试剥，插入端子孔后确认露铜部分在端子孔内且螺丝能压到铜丝。
Q: 塑料壳体和金属壳体有什么区别？
塑料壳体（工程塑料）重量轻、成本低、绝缘性能好，适用于常规工业环境。金属壳体（黄铜镀镍）机械强度高、抗电磁干扰，适用于有强电磁干扰源或机械冲击风险的环境。如果你的设备附近有变频器、伺服驱动器、大功率电机，建议选金属屏蔽型。如果只是普通传感器信号传输，塑料壳体够用。
Q: 现场接线后防护等级还能达到IP67吗？
可以，但取决于接线质量。现场接线式连接器在尾部有密封圈，拧紧后压紧线缆外被实现密封。要达到IP67，接线时必须确保：密封圈内径和线缆外径匹配（通常适配4-6mm或6-8mm线缆）；密封圈安装到位无扭曲；连接器拧紧到规定力矩。如果线缆外径不标准，密封效果会打折扣，建议选用标准外径的线缆或更换适配的密封圈。
