微水传感器套色性软管格兰头

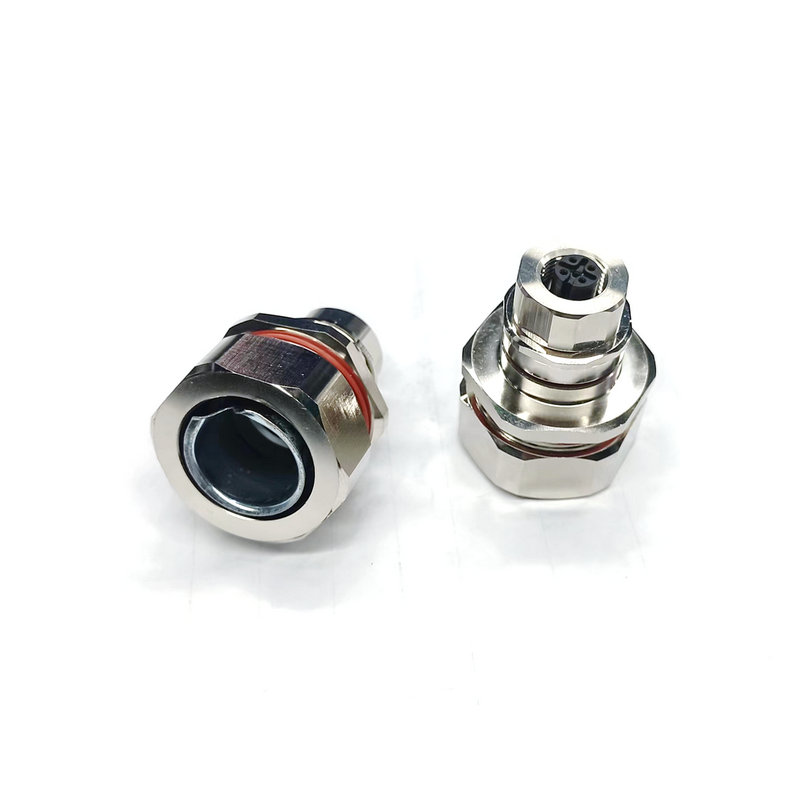

微水传感器套色性软管格兰头，是配合微水（微量水分）传感器使用的电缆密封接头（俗称格兰头）。它安装在设备外壳、仪表箱或传感器壳体上，把传感器引线或软管可靠地引入箱体内部，同时阻止粉尘、水汽和油雾沿穿孔进入，兼顾穿线、密封、夹紧与回路识别四项功能。

与普通电缆接头不同，本产品面向微水传感器这类低功耗、小信号测量回路：接头本体尺寸小、对引线的夹紧力均匀，避免挤压造成线芯变形或接触不良；配套的彩色软管便于在多路测量点之间区分回路，减少调试与检修时的错接风险。

产品定位与配套关系

在测量回路中的位置

微水传感器通常由敏感元件、信号处理电路与引线组成，敏感元件安装在气路或油路取样点附近，引线需要穿过仪表箱或分析机柜的壳体进入采集模块。格兰头就是这条穿线路径上的密封节点：箱体外侧是取样环境，箱体内侧是电子线路，一旦密封失效，湿气与污染物会直接侵入电路侧。

与传感器的配套逻辑

选配时应先确认三件事：引线或软管的外径、安装位置的螺纹规格、以及使用环境的腐蚀性与温度。外径决定密封圈与夹紧环的规格，螺纹决定能否直接装入现有开孔，环境条件决定壳体与密封件的材质。三项匹配后，接头才能在不损伤引线的前提下形成长期稳定的密封。

结构组成与工作原理

螺纹主体与安装面

主体为带外螺纹的圆柱壳，旋入设备壳体或仪表箱的开孔，通过配套螺母与密封垫压紧安装面。主体的内腔是一段渐缩通道，为密封圈提供压缩空间；外侧端与软管接口相连，内侧端直接进入箱体，形成一条从软管到箱内的完整通道。

夹紧环与密封圈

夹紧环在拧紧压紧螺母时沿轴向收拢，把压力均匀传递到密封圈，使密封圈同时贴合软管外壁与主体内壁，形成径向密封。与单纯依靠单点挤压的结构相比，这种夹紧方式接触面积更大、应力分布更均匀，长时间使用后不易出现软管被压扁或局部松弛。

软管接口与套色标识

软管接口用于连接保护软管，既约束引线走向，也把引线与外部油污、切削液隔开。套色指软管或接头端部按回路功能采用不同颜色，例如同一机柜内多支微水传感器分别用不同颜色区分取样点、信号类型或所在工位，检修时不必逐一核对线号即可定位。

密封路径的形成

整条密封路径由三段串联：安装面密封垫阻止外部介质从开孔进入箱体，主体与压紧螺母之间的密封圈阻止介质沿软管外壁进入，软管本身则阻止介质从管壁渗入。三段中任何一段缺失，整体防护等级都会下降，因此安装时必须逐段确认，而不是只拧紧压紧螺母。

规格构成与选型要点

格兰头的选型围绕螺纹、夹紧范围、材质与颜色四项展开。下表列出通常需要确认的项目，具体规格以订货图纸与样品确认为准。

小信号回路的额外要求

微水传感器的输出多为微弱电信号，穿线环节要避免两类问题：一是夹紧力过大压伤线芯或屏蔽层，改变回路阻抗；二是接头与软管之间形成缝隙，让潮气在管内凝结。前者靠选对夹紧档位与不过度拧紧解决，后者靠软管端部密封与接头压缩量到位解决。

材料与制造工艺

主体材料的选择

尼龙主体重量轻、绝缘性好、耐一般化学介质，适合仪表箱与室内机柜；黄铜镀镍主体强度高、耐磕碰，镀镍层在潮湿与含盐环境中抑制腐蚀，适合现场安装；不锈钢主体用于化工、海边或消毒冲洗环境，耐蚀性最好但成本较高。三种材质在密封结构上保持一致，差别在强度、耐蚀与重量。

密封件与软管

密封件是防护等级的核心。丁腈橡胶耐油性好，适合含油雾的机柜；硅橡胶耐温范围宽、弹性保持时间长，适合高温或低温交替的现场。软管承担机械保护与介质隔离，应选择与现场油品、清洗剂相容的材质，避免长期接触后硬化、开裂。

成型与出厂检验

注塑件需控制壁厚均匀与螺纹成型精度，避免螺纹局部欠注导致旋合困难；金属件在车削后镀镍，镀层厚度与附着力直接影响耐蚀寿命。出厂检验通常包括螺纹通止规、外观与密封圈尺寸，并对批次做抽样装配试验，确认压紧螺母拧紧后不滑牙、不松动。

密封与防护原理

径向夹紧密封

压紧螺母旋入时推动夹紧环沿锥面收拢，夹紧环把软管均匀箍紧，同时挤压密封圈使其紧贴软管外壁。这种径向压缩不依赖单点咬合，接触面呈环状，密封长度更长，也更能容忍软管外径的少量偏差。

防护等级与介质隔离

装配到位时典型可达 IP67：粉尘无法进入，短时浸水后内部不进水。若设备需要高压冲洗或长期处于湿区，应选用带附加密封的结构并与厂家确认更高等级。需要注意的是，防护等级描述的是接头本身的密封能力，箱体开孔的平面度、密封垫状态同样决定最终效果。

耐温、耐蚀与抗振

金属主体配合硅橡胶密封件可覆盖较宽的温度区间，尼龙主体更适合常温机柜。抗振方面，压紧螺母在拧紧后与主体形成螺纹自锁，软管被夹紧环固定，设备运行中的振动不会让软管从接头中退出；若振动较强，可在软管出口端加装固定卡箍，减小悬臂长度。

安装步骤与操作要点

开孔与穿线

开孔前核对螺纹规格与孔径，孔口去毛刺、保持平整，避免尖锐边缘割伤密封垫。穿线时先把压紧螺母与夹紧环套在软管上，再穿入主体，顺序颠倒会导致装配后无法复位。引线在管内应留出少量余量，避免拉紧后应力直接作用在传感器接线端子上。

拧紧顺序与力度

先旋紧主体与箱体之间的安装螺母，使密封垫压实；再旋紧压紧螺母，让夹紧环收拢并挤压密封圈。两步都应拧到位而不过力：安装端过松会渗漏，过紧会压塌密封垫；压紧端过松则软管可被拉动，过紧会压扁软管、增大引线应力。拧紧力度以软管不松动、外壁无明显压痕为准。

软管连接与色标核对

软管插入接口后应顶到内端，不能只搭在接口边缘；弯曲半径不宜过小，避免在接头出口处形成死角积水。套色需按项目约定的色标规则核对，同一取样点、同一信号类型的回路使用同一颜色，并在端子排与图纸上保持一致，防止检修时互换。

选型对照与替代方案

按环境选材质

室内仪表柜、无腐蚀介质优先选尼龙主体，成本低、绝缘好；现场露天、有磕碰与潮湿的场合选黄铜镀镍；化工装置、海边、食品医药清洗区选不锈钢。材质升级的顺序通常是尼龙、镀镍黄铜、不锈钢，对应的耐蚀与耐温能力依次提高，重量与成本也同步上升。

按空间选结构

箱内空间紧张时可选短主体结构，减少伸入箱体的长度；需要把引线与软管分开管理的场合，可选带分线出口的形式。若原开孔已固定、无法改孔，可通过变径接头适配，但变径环节会增加一道密封面，装配时应重点检查。

典型配套场景

电力与气体分析装置

微水传感器常用于 SF6 气体、压缩空气、变压器油等介质的含水量监测，探头装在取样管路或气室侧，引线经格兰头进入分析仪箱体。套色软管把不同取样点的引线区分开来，检修时按颜色即可判断回路归属，减少误拆。

仪表柜与在线监测系统

在线监测机柜内往往集中多支微水传感器与采集模块，穿孔数量多、走线密集。格兰头既提供逐孔的独立密封，也通过软管把引线束约束在固定路径上，避免线缆在柜内缠绕、压到其他元件；颜色标识则让新增或更换测点时接线一目了然。

常见问题与排查

问：装配后仍有渗水，重点查哪里？ 答：按三段密封逐一排查：开孔处密封垫是否压实、孔口是否平整；压紧螺母是否拧到位、密封圈是否被压偏；软管是否顶到接口内端。多数渗漏来自密封垫缺失或压紧螺母未拧紧，而非接头本体缺陷。

问：软管规格与接头不匹配怎么办？ 答：夹紧范围是关键参数，软管外径必须落在标称区间内。外径偏小时密封圈压不实，偏大时软管插不进或压紧螺母拧不动。不建议用加厚胶带、缠生料带等方式临时补偿，应更换对应规格的夹紧环或接头。

问：能不能用于高压冲洗区域？ 答：常规结构典型可达 IP67，适合防尘与短时浸水；高压冲洗、长期湿区应选带附加密封的结构并确认更高的防护等级。同时要评估软管本身的耐压与耐化学性，因为冲洗水往往沿软管外壁流到接头根部。

问：尼龙主体在户外能用吗？ 答：尼龙耐一般化学介质且绝缘性好，但长期紫外线照射会老化，户外建议选金属主体或加装遮护。若必须使用尼龙件，应确认安装位置避开阳光直射与强冲击。

问：检修后重装需要注意什么？ 答：拆下的密封圈如已变形、硬化应更换，不要重复使用；重装前清除接口内的粉尘与油污，按先安装端、后压紧端的顺序拧紧，并复核颜色标记与原图纸一致。

包装、储运与定制服务

包装与储运

产品按规格、颜色分袋包装，密封圈随件配套，避免装配时临时凑件。储运中应避免重压与暴晒，防止尼龙件变形、橡胶件老化；长期存放后使用前，建议检查密封圈弹性与螺纹是否有磕碰毛刺。

定制范围

可按项目定制螺纹规格、夹紧范围、主体材质、密封件材质、软管颜色与长度，以及配套的螺母、密封垫与变径接头。定制时请提供软管外径、开孔螺纹、使用介质与环境温度，我方据此给出配套方案与样品。
