无源多接口CAN总线M12分线盒模块

产品定位与核心优势

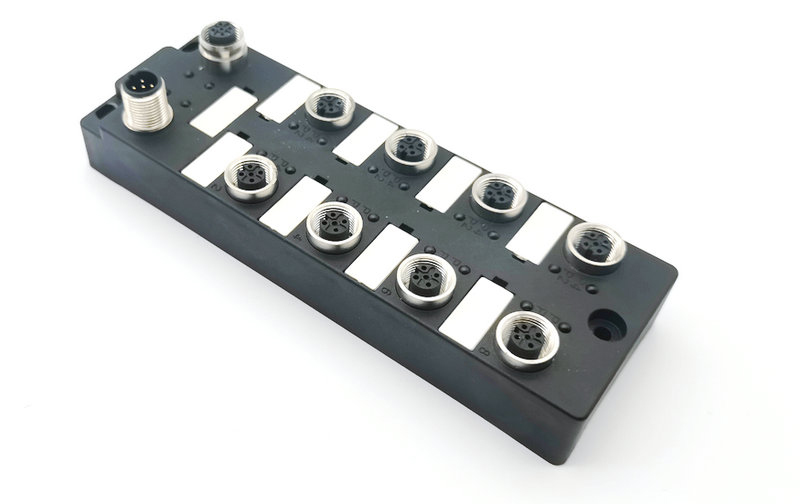

无源多接口 CAN 总线 M12 模块由上海科迎法电气自主研发，型号 KYF10K-M12-K5-CAN-12J5-12K5-001，专为工业现场 CAN 总线网络的节点扩展与布线优化设计。产品采用标准 M12 接口规格，无源工作模式无需额外供电，可快速实现 CAN 总线的多路分支接入，简化现场布线结构，提升系统运维效率。

与带电源、带隔离的有源分线模块相比，本模块只承担物理层的接口汇聚与分配：把总线主干引入盒体，再分散到多个 M12 接口，供传感器、执行器、控制器等节点就近接入。由于不引入有源器件，现场不需要为模块单独布置供电点位，也不存在模块自身故障导致的整段总线失效，适合布置在设备本体、驾驶室旁、控制柜外侧等取电不便的位置。

无源分配的工作原理

无源拓扑结构

模块内部由总线主干通道与多个分支通道组成，各接口在电气上并联于同一组总线信号，节点之间的通信由 CAN 协议本身的总线仲裁机制完成。模块不进行信号再生、整形或隔离，因此不改变总线电气特性；波特率、节点数量与总线长度按系统设计确定，选型时应保证接入后仍处于总线规范允许的范围。

M12 五芯接口

模块采用 M12 5 芯接口规格，支持多路 CAN 节点设备接入，可直接匹配现场传感器、执行器等终端设备的组网需求。5 芯中的信号对用于 CAN 差分传输，其余通道按典型 CAN 接口习惯用于参考地与屏蔽，具体针脚定义以产品图纸和接线标识为准，接线前应逐一核对，避免与设备侧的针脚定义冲突。

分支与终端匹配

多接口分配会把一条主干拆成若干短分支，分支长度与节点分布直接影响信号反射。工程上通常把分支尽量做短、把终端匹配放在总线两个物理端点，并避免在中间节点随意增加终端。模块作为无源分配点，不替代系统侧的终端设计；总线调试阶段如出现通信不稳定，应优先核对终端配置与分支长度，而不是更换模块。

关键参数与规格表

下表列出该型号的主要技术指标。模块为无源设计，因此参数表中不含供电电压与功耗项；正常工作状态下指示灯不点亮、不闪烁，这是产品的固有设计，不作为故障判断依据。

产品详细机械尺寸可参考产品图纸；外壳外形、接口间距、安装孔位与支架配合尺寸需按图纸确认，如需完整尺寸资料，请联系我司获取。接口数量与线缆长度属于可定制项，订货时按实际节点数量与布线距离确定。

材料与结构工艺

壳体与屏蔽结构

模块壳体为整体式结构，接口集中布置在同一侧或相邻两侧，减少线缆在盒体周围的交叉。金属化壳体与接口屏蔽层形成连续的屏蔽通道，用于抑制变频器、伺服驱动与焊机等强干扰源对 CAN 差分信号的影响。安装时应保证壳体与设备地之间有可靠的连接路径，避免屏蔽悬空。

触点与镀层

接口触点采用铜合金基材并做镀层处理，以降低接触电阻、抑制氧化并提高插拔耐磨性。CAN 差分信号对接触电阻的变化较敏感，触点状态稳定有助于保持信号质量。多次插拔的调试工位，建议使用带锁紧螺纹的预制线，减少插头在振动中相对壳体的位移。

装配与检测

装配环节将接口组件、内部连接线路与壳体组合后做密封处理，并对各接口进行通断检查，确认同一信号在不同接口之间的对应关系一致。出厂前还需核对接口数量、针脚定义与订单要求，避免多接口模块因接线顺序差异造成现场返工。

防护与可靠性

接口密封与防护

M12 接口依靠螺纹锁紧与端面密封圈实现防护，接口在锁紧到位后可抵御粉尘与喷溅水。盒体本体无活动门盖，减少了进水通道；实际防护效果取决于每一个接口是否锁紧、闲置接口是否加盖。安装在冲洗区或户外时，建议把盒体接口朝下或加装防护罩，避免水线长期停留在接口端面。

宽温运行

工作温度覆盖 -25℃~+85℃，可适应工业车间、户外车载、工程机械等多类复杂工况环境。温度变化主要影响密封件弹性与壳体尺寸稳定性，在昼夜温差大的户外设备上，建议在年度检修时检查接口密封圈有无硬化、开裂，及时更换。

抗振与锁紧

支持配套固定支架锁紧安装，接口连接结构可靠，可适配工业现场振动、冲击等运行环境。工程机械与商用车场景中，线缆重量与振动会作用在接口螺纹上，建议用扎带把线缆固定在支架附近，使受力由支架承担，而不是由接口螺纹承担。

安装与布线指导

支架固定

建议搭配专用固定支架进行安装固定，提升设备现场运行的稳定性。安装面应平整，避免壳体受力变形影响接口端面；固定后用少量余量检查盒体是否晃动，晃动会在长期振动中转化为接口松动。安装位置应留出插拔空间，便于后期更换线缆。

接口连接

接插件连接前请清理接口端面，确保无水渍、金属碎屑、粉尘等异物；连接时需锁紧到位，保证接触可靠。插入时应正对针脚，不得带角度强行旋入。多接口模块建议按编号逐路接入并做记录，便于后续排查某一路节点时快速定位对应线缆。

闲置接口保护

闲置未使用的接口请及时安装防水盖或防尘盖，保障产品防护性能，延长使用寿命。未加盖的接口在冲洗、切屑或粉尘环境中会成为进水与异物进入的主要通道，也是现场防护失效最常见的原因。

屏蔽与接地

屏蔽层应按系统接地方案处理，通常在同一屏蔽网络上单点或按规范接地，避免多点接地形成环流。盒体安装面若涂有绝缘漆，应处理出导电接触面或使用接地螺栓连接，确保屏蔽与设备地之间导通。接线错误可能导致负载无法正常运行、指示灯异常等问题，接线后应逐路核对。

配套接插件与线缆选型

本模块可搭配我司多款 M12 配套产品使用，满足不同现场布线及转接需求。下表为常用配套件，长度、接口方向与针脚配置可按项目定制。

直头与弯头

直头自接头适合接口朝向开阔、线缆可直线引出的位置；弯头自接头适合盒体贴近设备壁板、侧面空间受限的安装方式。两种接头在电气性能上一致，区别在于出线方向与占用空间，选择时应结合盒体安装姿态与线缆走向确定。

预制线与转接器

双端预制线用于模块接口与节点设备之间的定长连接，出厂已做好端接与屏蔽处理，现场即插即用；一分二转接器与一分二预制线用于在不增加盒体接口的情况下把一个接口扩展为两路，适合临时增补节点或调试阶段分流。选型时需同时核对针脚定义与线序，确保转接后信号对应关系不变。

典型应用场景

工程机械与商用车

工程机械与新能源商用车的 CAN 节点分布在底盘、臂架、驾驶室等不同位置，线束走向受结构限制。无源模块可就近把多个节点汇聚到一个安装点，减少主干线束的分支数量；不需供电的特点使其可以安装在取电不便的结构件上，降低线束复杂度与整车重量。

自动化产线与仓储

工业自动化生产线、轨道交通设备与智能仓储系统中，CAN 总线常用于输送线驱动、堆垛机、AGV 与现场仪表的组网。模块适合布置在设备段的节点集中处，把分散的 M12 接口收拢到一处，便于检修时按接口编号逐路排查，也便于后期扩展节点时不影响既有布线。

产品广泛应用于工业自动化生产线、工程机械、新能源商用车、轨道交通设备、智能仓储系统等领域，适用于 CAN 总线网络节点扩展、现场设备集中接入、现场布线规整优化等场景。

常见问题与排查

通信类问题

接入后总线通信间歇中断，先检查终端匹配是否只在总线两端设置、分支是否过长，再检查各接口是否锁紧、针脚定义是否与设备侧一致。若某一接口单独接入时正常、多接口同时接入时异常，多为节点数量或总线负载超出系统设计范围，应结合主站诊断信息判断，而不是直接更换模块。

指示与接口类问题

模块正常工作状态下指示灯不点亮、不闪烁，属于产品固有设计，并非故障，不能以指示灯状态判断通信是否正常。接口进水或接触不良时，表现为个别节点掉线，应拆下插头检查端面有无水渍、针脚有无氧化，干燥并清理后重新锁紧；闲置接口务必加盖，避免防护性能下降。

包装、储运与定制服务

模块出厂采用独立包装，接口端面配有保护帽，运输过程中应避免重压与强烈冲击。储存环境保持干燥通风，避免长期日晒与雨淋；安装前再拆除保护帽，防止粉尘与切屑进入接口。产品需在额定参数范围内使用，禁止超出工作温度等额定条件运行。

上海科迎法电气为专业电气连接与传感器制造商，支持各类工业连接方案定制。接口数量、线缆长度、针脚定义与安装支架可按项目要求调整；如需产品选型、技术咨询或完整尺寸图纸，请联系我司销售与技术团队。
