M12千兆以太网直接头X键位连接器

M12 千兆以太网直接头 X 键位连接器，是公司自主研制、批量生产的 M12 系列产品之一。自 2006 年以来，M12 系列经 3000 家客户的多次实际应用，质量稳定可靠；常用数量可现货交付，一般交期约 3 天，可替代同类进口件。

产品防护性能达到 IP67 以上，全部材质符合 ROHS 环保指令，并通过 CE/LVD、CE/EMC、IP67 认证；公司通过 ISO9001:2015 与 TS16949 汽车行业质量体系认证，产品已多次出口欧美、东南亚、中东市场。

产品定位与核心优势

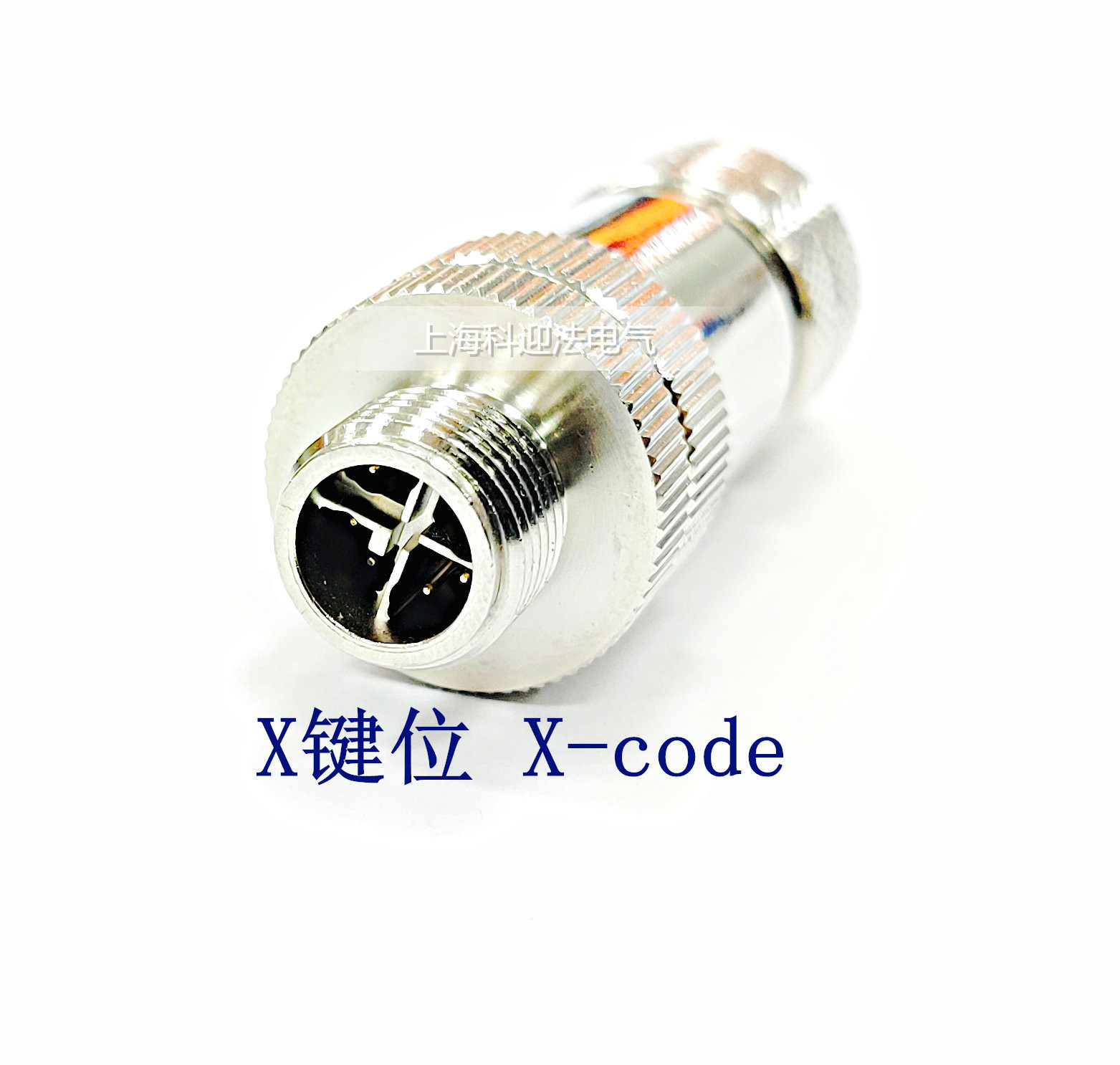

X 键位的 8 芯以太网接口

X 键位采用 8 芯布局，四个差分对在插孔面上对称交叉排列，键位呈 X 形，与 A、B、D 键位在物理尺寸上互不兼容。8 芯全接是千兆以太网的必要条件：百兆只需两对线，千兆需要四对线同时工作，因此设备侧要跑千兆，接口必须选 X 键位而不能用 4 芯的 D 键位。

直头形态与现场适配

直接头轴向出线，插头沿设备面板法线方向插入并旋紧，操作空间需求小，适合面板外侧操作、线缆垂直接入的场合。相比弯头，直头的线缆走向更直观，插拔时手部空间充裕，是机柜面板、现场箱体上最常见的以太网接口形态。

结构组成与工作原理

8 芯触点与差分对

触点以铜合金为基材、表面镀金，8 个触点按四对分组布置，相邻对之间设绝缘隔墙以拉开爬电距离。插针插入插孔后由弹性接触区提供稳定接触压力，差分对在连接器内部保持成对、等长的路径，减少对间偏斜，这是链路能协商到千兆的基础。

直头出线与尾部结构

直头本体沿轴向延伸，尾部依次为屏蔽压紧环、密封胶圈与压紧螺母。自接线式在尾部露出焊杯或压接位，预制式则在出厂时完成注塑，尾部与电缆形成一体。两种形式的插合面与密封结构与完全相同，现场可互换使用。

M12×1 螺纹锁紧与键位防错

插头与插座通过 M12×1 螺纹咬合，拧紧后形成机械自锁，振动与线缆牵拉不会让插合面松脱。X 形键位在插合时起导向与防错作用：键位不对时插针无法进入插孔，从结构上避免把以太网插头错插到传感器插座，也避免不同编码之间的误接。

屏蔽结构与 360° 搭接

屏蔽型插头为全金属壳体，电缆屏蔽层在尾部经压紧环与壳体连通，形成 360° 屏蔽路径。差分信号传输时，屏蔽层把共模干扰导向壳体，再由设备接地泄放；搭接中断时高频干扰会直接耦合进差分对，表现为丢包率上升、链路降速甚至反复重连。

关键参数与规格

下表列出该直接头的常用规格，针位定义、线序与线长以确认图纸为准。

材料与制造工艺

壳体与绝缘件

屏蔽型采用全金属壳体，兼顾机械强度、耐腐蚀与屏蔽连续性；非屏蔽型采用工程塑料壳体，重量轻、成本低。插孔座选用耐热工程塑料，在装配热与长期工作温度下不软化、不析出，保证 8 芯之间的绝缘电阻与爬电距离。

触点镀层

触点先镀镍打底再镀金。镀金层抑制铜基材氧化，使接触电阻在长期插合与微动条件下保持低位；对需要反复插拔调试的设备，镀金触点可减少因接触劣化引起的链路重连与丢包，也提高在含硫、含盐气氛中的耐受性。

装配与出厂检测

预制电缆一体式在出厂时完成剥线、屏蔽搭接、注塑与固化，注塑压力与温度按工艺卡控制，避免密封件压偏或屏蔽环位移。出厂按批次检验外形尺寸、接触电阻、绝缘电阻与耐电压，成品组件另做通断与网络连通性验证。

防护与可靠性

IP67 密封

插合面依靠 O 型密封圈实现径向密封，尾部通过密封胶圈与电缆外被贴合，形成两道密封。产品防护达到 IP67 以上：完全防尘，并在规定条件下短时浸水后仍可正常工作。若设备长期浸水或高压冲洗，需另行确认更高防护结构。

电气性能与抗振

绝缘电阻、漏电流、耐电压等指标在生产过程中受控，保证 8 芯高密度布局下的绝缘裕量。螺纹锁紧配合金属壳体可承受设备运行中的持续振动与偶发冲击；插孔弹性接触在微动条件下仍保持接触压力，不会因振动出现瞬断。

环境适应与合规

电缆外被可选 PVC、PU、PUR、TPU：PVC 经济通用，PU 与 PUR 耐磨、耐油、耐弯折，适合拖链与移动设备。全部材质符合 ROHS 环保指令，出口设备配套时可直接满足整机的环保资料要求，降低合规成本。

安装与接线指导

现场自接线装配

自接线式拆开尾部后，按线序把四对芯线对应到 8 个触点，螺丝压紧式需逐芯拧紧并回拉确认不松动。装配顺序为：先套压紧螺母与密封圈，再完成接线，最后复位屏蔽压紧环并拧紧尾盖。顺序颠倒会导致密封圈无法就位。

焊接与线序核对

焊接式应控制烙铁温度与单点焊接时间，避免热量经触点传入绝缘件；焊点小而饱满，不连锡。接线完成后必须核对线序：四对差分对不能拆散、不能跨对连接，否则链路会出现严重串扰，表现为千兆降为百兆或无法建链。

屏蔽接地与线缆长度

屏蔽型插头的屏蔽层必须与壳体可靠搭接，并按系统接地策略采用单端或双端接地。以太网链路总长受 100 m 限制，超过时应加交换机中继或改用光纤；布线长度按实际走向测量后预留余量，不要拉得过紧。

选型对照与配置

直头与弯头的差异

直头轴向出线，插拔空间需求小，适合面板外侧操作；弯头径向出线，适合柜内贴壁安装与狭窄走线槽。两者电气性能一致，差别在安装形态与占用空间，按设备结构选择即可。同一条链路上直头与弯头可以混用，只要键位与芯数一致。

自接线、预制与组件

现场具备焊接或压接条件时选自接线，成本低、长度灵活；追求一致性与交期稳定时选预制电缆一体式，出厂即完成装配；跨接口场景选电缆组件，一端 X 键位、一端 RJ45 或另一端 M12。三种形式共用密封件与壳体，维护备件通用。

典型应用场景

千兆工业以太网接入

直接头多用于设备面板上的千兆以太网接入点：工业相机、视觉控制器、嵌入式网关、远程 IO 与伺服驱动器的网络端口。典型行业包括汽车焊装与总装的视觉检测、锂电涂布与卷绕设备的相机联网、包装与物流分拣线的高速读码、机床与木工设备组网，以及风电与轨道交通的车载网络。

常见问题与排查

问：X 键位与 D 键位有什么区别？ 答：X 键位为 8 芯，用于千兆及以上以太网；D 键位为 4 芯，多用于百兆以太网。两者键位位置与芯数都不同，物理上不能互插，选型时按设备带宽与交换机端口类型确定。

问：直头和弯头怎么选？ 答：面板外侧操作、线缆垂直走线选直头；柜内空间受限、线缆需贴壁走线选弯头。两者电气性能相同，主要差别是占用空间与插拔所需的手部空间。

问：千兆链路跑不满，先查什么？ 答：依次确认交换机与设备端口均为千兆、线缆为屏蔽双绞线且四对全部压接、链路总长未超 100 m；再检查屏蔽层是否与壳体搭接。八芯缺对、线序错误与屏蔽失效是最常见原因。

问：能同时走数据与供电吗？ 答：可以，8 芯支持 PoE，千兆 PoE 使用四对线。使用前需确认连接器额定电流、线缆线径与供电端、受电端协议是否匹配，功率较大时留出温升裕量。

问：插合困难或插不进怎么办？ 答：先确认键位一致（X 与 A/B/D 不能互插），对准键位轻推后旋紧，不要用蛮力。密封圈扭曲或插孔内有异物时应重新装配并清除异物，不可用金属件捅挖插孔。

交期、包装与定制服务

交期与配套

常用规格以现货或约 3 天交期响应，批量订单按项目节点排产。公司 M12 连接器插头规格齐全，配套插座外形规格更多，直头与弯头、屏蔽与非屏蔽、自接线与预制电缆均可组合供货，另有电缆组件与转接附件可配套。

定制可覆盖线长、线序、外被颜色与材质、针位定义、标签与包装标识。下单时请提供设备接口类型、链路速率、布线长度与环境条件，我方据此给出配套方案。热诚欢迎客户来电咨询，我们将及时提供产品技术解决方案。
