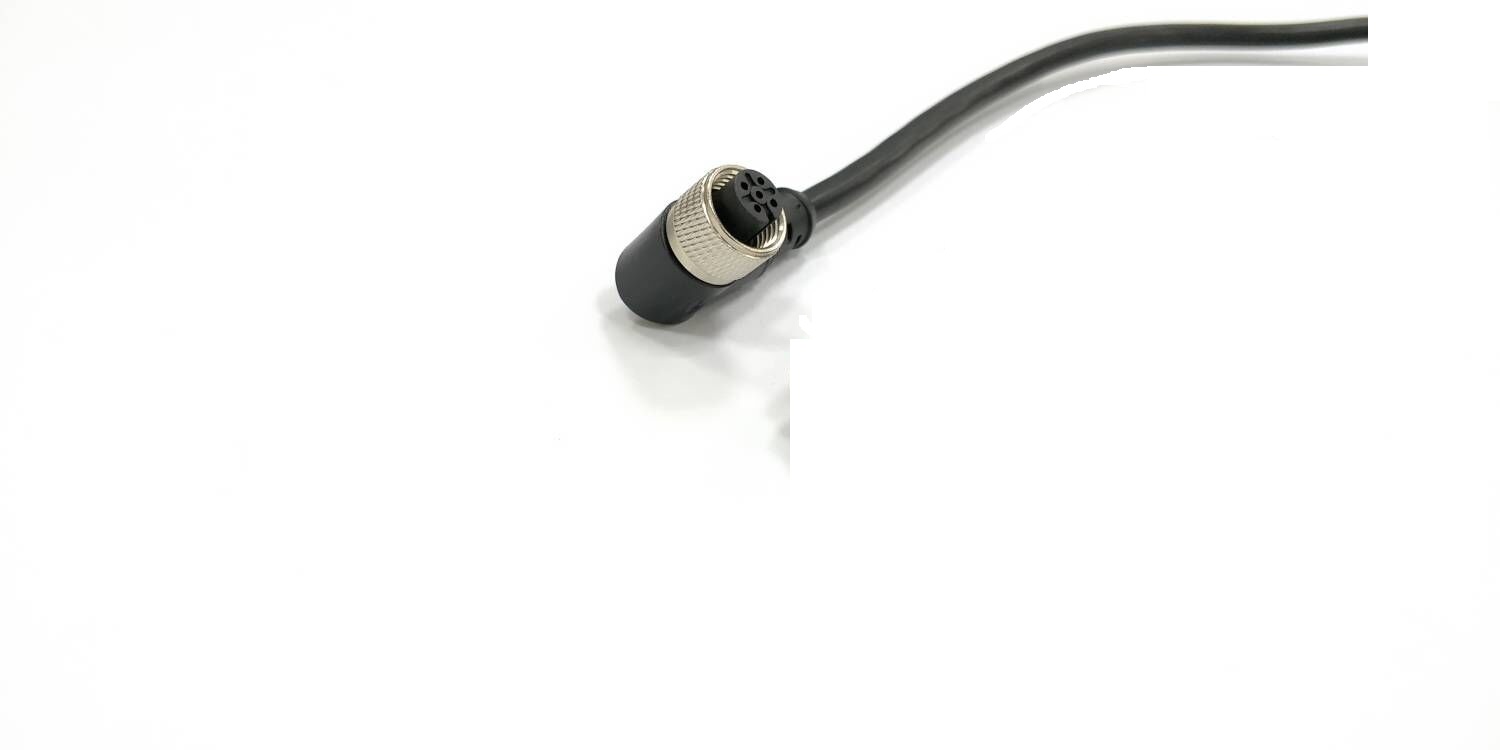

M12弯头90°预注一体带线式连接器（孔型）

产品定位与孔型弯头的适用位置

M12弯头90°预注一体带线式连接器（孔型）是科迎法面向传感器与执行器引出端的成品线方案。插头端为孔式（母头）接触件，用于对接设备或插座上的针型接口；插头与电缆在工厂注塑一体成型，现场无需剥线接线；另一端为散线，按柜内端子形式接入控制系统。型号族为KYF12K□WT-L□M。

90°弯头把出线方向由接口轴向改为沿面板平行方向，插合后线缆贴着设备表面走，插头正前方不必再留出一段线缆长度的净空。设备侧壁、紧凑型控制柜、传感器成排安装的位置，这一段净空往往是最紧张的资源。

产品自2006年投入市场，经3000余家客户实际应用验证。标准线长2米与5米，可定制其他长度；护套提供PVC、PUR、屏蔽、总线与拖链等多种选择，覆盖固定敷设与运动场合。

结构组成与工作原理

产品由M12×1螺纹接口、孔式插芯、90°弯头注塑壳体、尾部电缆四部分组成。壳体与线缆之间没有可拆卸尾盖，也没有留出接线腔，密封与固定全部在工厂完成，这一点决定了它的现场使用方式：插上即用，不能改线。

插孔与镀金接触件

孔式接触件以高回弹铜合金为基材，内壁经过弹性设计，插针进入后靠弹性变形维持接触压力，表层镀金以抗氧化并降低接触电阻，接触电阻≤8mΩ。孔型插头配对的是针型插座或针型设备接口，两端极性相反才能插合，选型时先确认设备端是针还是孔。

90°弯头出线结构

弯头壳体内部把插芯轴向与电缆走向分成互相垂直的两段，过渡区为圆弧，电缆在其中保持较大的弯曲半径。若用直头再以外力折弯，弯折点会落在插头根部，长期振动的设备上最先失效的就是这一处；把弯折固化在注塑阶段，等于把薄弱点从现场移到了工厂。

螺纹锁紧与端面密封

插合靠M12×1外螺纹旋入插座内螺纹，锁紧后端面密封圈被压缩形成第一道密封，尾部注塑体与护套熔接形成第二道密封。两道密封都由工厂工艺保证，因此IP67的一致性不取决于现场装配手法，这也是预注式在冲洗、油污、户外舱内更受青睐的原因。

关键参数与规格

下表为2米PVC标准配置的孔型弯头型号，2至17孔均有对应编码。其他长度与材质在此基础上变更后缀与选型项，芯数、极性、线长、护套四项确定后型号才能唯一。

芯数与标准型号

电气性能

通用参数

电缆选型：材质与工况匹配

材质对照

截面、颜色与长度

电缆截面积提供0.15mm²、0.2mm²、0.34mm²、0.5mm²等规格；护套颜色标准黑色，另有黄色、灰色、蓝色可选，芯线按棕、黑、蓝、白、灰等色码区分；接头颜色标准黑色，其他颜色可定制。长度标准2米、5米，其他长度按项目定制，避免线缆冗余或不足。

材质不是可选项而是工况匹配项：切削液与油污环境选PUR，固定敷设用PVC即可；有变频器、伺服或高速脉冲信号时应选屏蔽款，并让屏蔽层在柜内一端可靠接地。选错材质的典型表现是护套溶胀、变硬或开裂，通常在使用半年后才暴露。

预注一体与现场自接的取舍

效率、一致性与线长代价

预注式省去剥线、插线、锁尾盖的全过程，装配工位只需插上即完成，节拍稳定、不依赖熟练度；密封由注塑保证，避免因手法差异导致的漏水返修。代价是线长在出厂固化，现场改线只能重新订货，备件需按长度分别备货，品类比自接线式多。

三类场景优先选预注式

一是冲洗、油污、户外等对密封一致性要求高的场合；二是拖链、往复运动等对线缆弯折寿命有要求的场合；三是批量稳定、线长可在设计阶段锁定的设备。反之，多品种小批量、线长常变的非标设备，现场自接线式更灵活。两种形式接口与编码一致，可在同一台设备上混用。

材料与制造工艺

壳体材料与注塑工艺

注塑壳体常用增强型工程塑料，兼顾螺纹强度与尺寸稳定性；需要屏蔽的版本配金属壳体与屏蔽层。工艺顺序是先把插芯与线缆焊好并做导通检查，再整体放入模具注塑。注塑温度与压力决定塑料与护套的熔接质量，熔接不充分会在冷热循环后出现缝隙；弯头拐角是最易缺料的位置，需控制注胶速度与保压时间。

检测与质量追溯

成品逐只做导通与绝缘测试，检查针位定义有无错位、相邻芯有无短路；外观检查关注注塑体气泡、缩痕与飞边，螺纹有无损伤；抽样做插拔力与密封验证。产品通过CE/LVD、CE/EMC、IP67认证，公司通过ISO9001:2015与IATF16949:2016体系认证，材质符合ROHS要求。

防护与可靠性

IP67与密封前提

插合锁紧后整机防护等级达到IP67，可防尘进入并承受短时浸水。需要强调的是，IP67成立的前提是螺纹旋合到位：密封圈必须有压缩量，螺纹没拧紧时水会从端面缝隙进入，这是现场最常见的失效原因，而不是产品本身密封不良。

耐温、耐油与弯折寿命

工作温度-25℃~+85℃，覆盖多数车间与设备舱内工况。油污与切削液环境应选PUR护套，PVC长期接触油脂会溶胀变软；拖链场合应选拖链电缆，其导体绞合与护套结构针对往复弯折设计，普通PVC线长期在拖链内弯折，护套易开裂、芯线易断。选型时把行程、弯曲半径与频率一并说明，比只报长度更能匹配到合适线缆。

型号命名与选型对照

编码规则

针孔与直弯对照

K为孔型、J为针型，WT为弯头、ZT为直头。孔型插头配针型插座，针型插头配孔型插座，两端极性必须相反。直头适合插头正前方净空充足、走线沿法向延伸的柜内位置；弯头适合侧壁、并排安装与内腔高度受限的位置。两者电气参数相同，可在同一设备上按接口空间分别选择。

典型应用场景

行业与设备

用于工业自动化产线传感器与执行器连接、现场总线通信网络、伺服电机编码器反馈信号传输、机器人控制系统信号连接、包装机械与输送线信号传输。弯头设计特别适用于设备侧壁安装、紧凑型控制柜、AGV小车、机械手关节等空间受限场合；PUR版本适合机床切削液环境，屏蔽版本适合变频器周边，拖链版本适合往复运动机构。

总线通信场合

产品支持Profibus、DeviceNet、EtherCAT、EtherNET、EtherNET/IP、ProfiNET、Interbus、CANopen、CAN等主流现场总线。总线应用必须配总线电缆，用普通信号线替代，通信距离与抗扰度都会打折扣；节点端建议选用带屏蔽的总线电缆版本，并保证屏蔽层在柜内单端接地。

常见问题与排查

能否现场改线长

不能。注塑一体结构没有接线腔，剪短或加长都会破坏尾部密封。线长在下单时确定，标准2米与5米，其他长度可定制；项目前期把柜内走线长度量准，比事后返工更省成本。

孔型与针型如何配对

孔型插头对针型插座，针型插头对孔型插座。买错极性的表现是插不进或接触不良，不会损坏产品，但返工成本高于下单前核对。设备端接口不确定时，可提供插座照片或针位图由厂家协助确认。

插合后进水或信号跳变

先查螺纹是否旋合到位、密封圈是否缺失或被砂粒压伤，再查尾端散线是否进水受潮。信号跳变可用万用表逐芯测通断并轻晃线缆根部观察阻值，若集中在弯头拐角，多为走线被外力反复牵拉，应改善固定方式。

屏蔽款怎样接地

屏蔽层应在柜内一端与设备地可靠连接，避免两端形成地环路；连接点要低阻、就近，不能只搭一根排流线。屏蔽层悬空不接地时，抗干扰效果与普通线差别不大，还可能引入天线效应。

接受非标定制：特殊编码（B/D/X/S型）、特殊电缆材质、特殊长度、特殊芯数、特殊颜色、特殊防护等级，以及电缆尾端浸锡、配RJ45接头、热缩管封等处理。成品线按长度与芯数分袋包装，端头做保护，储存避开直射阳光与高湿环境；常规数量交货为现货或3天左右。产品可替代同类进口件，已多次出口欧美、东南亚与中东市场。
