M12、M8双头电缆连接器9

双头电缆连接器的安装，看起来只是把两端拧上，但拧紧的程度同时决定了三件事：接头会不会被振动拧松、水会不会沿螺纹渗进腔体、屏蔽层能不能可靠搭接。维护保养要做的，就是把这三件事长期维持在出厂状态。

锁紧螺纹承担的三件事

M12×1 与 M8×1 的牙距小、啮合圈数有限，容错空间比大尺寸接头小得多。同一个锁紧动作，既要保证机械固定，又要给密封圈合适的压缩量，还要让金属壳体与插座壳体接触良好，任何一项做过头或不到位，都会以不同形式暴露出来。理解这三项功能，才能明白为什么「拧到底」不等于「拧得对」。

机械固定与抗振

螺纹的预紧力把插头与插座锁成一体，使插针与簧套的接触面在振动下不产生相对位移。预紧不足时，设备动作会让接触面反复微动，镀金层被磨掉，接触电阻逐渐上升，最终表现为信号间歇中断，而外观完全正常。

密封压紧的边界

密封圈靠螺纹压紧获得压缩量。压缩量不足会渗水，压缩量过大则会让橡胶产生永久变形，拆装几次之后就失去回弹。所谓合适的锁紧程度，本质是让密封圈处在弹性区间内，而不是让螺纹越紧越好。

拧紧手感的三个阶段

没有扭矩扳手时，手感是最实用的判据，但要用对方法：慢拧、感受阻力变化，而不是一把拧到底。同一规格反复操作几次，手感的记忆就会稳定下来，比凭感觉猛拧可靠得多。

轻、紧、止三段

第一段是螺纹刚啮合，手感轻且顺；第二段是密封圈开始受压，阻力均匀上升；第三段是壳体端面贴合，手感突然变实，再拧几乎没有行程。到第三段即应停止，继续加力只是在压密封圈和螺纹。

到位时的两个辅助信号

一是目视，插头壳体与插座壳体之间的缝隙基本消失且圆周均匀；二是轻拉，沿轴向轻拉电缆，不应有窜动或敲击声。两者都满足，基本可以判定到位；只满足其一，仍需退出重装。

拧不到底怎么办

不要靠加力硬拧。先退出，检查螺纹有无铁屑与砂粒、密封圈是否装偏、插针是否顶住插座端面。清理并对正后重新拧，通常一次就能到位。硬拧的结果是牙面受损，之后每次拆装都会更涩。

过度拧紧的三类危害

现场最常见的错误不是拧不紧，而是怕松，于是习惯性地多拧半圈。这种「宁紧勿松」的做法，短期内看不出问题，几个月后却会以渗水、断芯或拆不下来的形式出现。过度拧紧多数不是不知道，而是缺少一个可参照的止点。

螺纹与壳体应力

超过端面贴合后继续加力，螺纹牙面承受的应力远超设计值，金属壳体与注塑体之间的界面也会被拉出微裂纹。这类损伤在出厂检验时看不出来，却会在振动环境中慢慢发展成开裂。

密封圈压溃

密封圈被压到失去回弹后，初期仍然不漏，但经历温度循环或一次拆卸，就无法恢复原来的截面形状，渗水从此开始。现场常见的「用了半年才进水」，多数与早期拧得过紧有关。

芯线受扭

插头旋转时，注塑体内的芯线跟着扭。过度拧紧会把这份扭转留在护套里，应力集中在一体注塑过渡段，最终表现为断芯或绝缘破损，而接头外部看不出异常。

扳手与手工操作的差异

手工操作的适用场合

手工适合空间充裕、可直视的直头端，且操作者熟悉该规格的手感。优势是能感知螺纹是否有异物、密封圈是否到位；缺点是力度不可重复，不同人、不同班次的结果不一致，新人尤其容易拧过头，培训时应先在小批工件上练手，再由老员工复核。

扳手操作的适用场合

弯头端、成排密集安装、狭小空间，手工很难保持轴向受力，容易把插头拧偏。此时用开口扳手或专用套筒，能让力矩沿轴向传递，减少侧向别劲。扳手的尺寸要与锁紧螺母匹配，钳子不在可用工具之列；使用扳手时也不要加长力臂，力臂越长越难控制止点。

两种方式的共同前提

无论手工还是扳手，都必须先对正再施力。歪着拧是所有螺纹损伤的主要来源；弯头端还要注意扳手的作用方向与出线方向一致，避免把扭矩传到电缆根部。

插合到位的确认方法

到位确认不能只看「拧动了」，要同时满足目视、手感与电气三项。确认动作应在每次安装和每次换型后都做一遍，形成固定习惯，并尽量由同一人完成，减少手感差异带来的偏差。

五项中任何一项不满足，都应退出重装，而不是用加力的方式去补。尤其是屏蔽项，很多干扰问题在安装当天就有征兆，只是当时没有测。

密封圈的清洁与更换

清洁的正确顺序

先用干燥软布擦掉表面油污与颗粒，再用无水乙醇棉签沿密封圈槽轻拭，最后确认槽内无纤维残留。不要用压缩空气近距离直吹，高压会把颗粒压进槽底；也不要用矿物油类溶剂，多数橡胶会被溶胀。清洁后不要立刻装回，等溶剂完全挥发再安装，避免残留液被封在槽内。

更换判定

出现变硬、发粘、切口、永久压扁，或拆装后无法回弹到原截面，都应更换。密封圈属于易损件，不应等到渗水才换；高湿、清洗频繁的工位，应把它列入常备备件，而不是临时采购。同一规格的密封圈应独立包装，避免与螺纹清洁耗材混放。

装回姿态

密封圈要平放在槽内，不允许扭曲、翻转或局部翘起。装回后先手动压一下插头，确认密封圈没有被挤出槽外，再开始拧紧。装偏的密封圈在拧紧过程中会被剪切，表面看着完好，实际已经失效。长期停机的设备，重新启用前也要先确认密封圈没有粘结在槽内。

定期点检项目与周期

点检的目的不是等问题出现，而是发现趋势。下表项目建议纳入设备点检表，周期按工况调整：粉尘、油污、频繁拆装与强振动的工位应缩短间隔，洁净环境可适当放宽。点检表里要写清判定基准，而不是只写项目名称，否则执行时各人有各人的理解。

备件管理与更换流程

备件分级

把备件分成两类：高频易损件是密封圈与清洁耗材，按工位数量常备；整件备件是整根双头组件，按关键回路配置。两者都应按规格、芯数、长度、屏蔽类型分别标识，避免急用时拿错。备件存放要避光、避高温，不与切削液、油脂同柜。

更换作业顺序

断电挂牌，拆除旧件并记录批次，清洁插座端腔体，检查新件密封圈与针位，对正插合，拧至止点，轻拉确认，最后通电验证。顺序中任何一步跳过，都可能把新件装成旧件的状态。拆下的旧件应集中存放，避免与新件混在一起。

更换后的验证

通电后观察信号是否稳定、模拟量有无跳变、通信有无错误计数；屏蔽型还要复测壳体对 PE 的导通。验证通过后再把旧件的现象与批次写进记录，这套动作才算闭环。若验证不通过，应先回到安装步骤复查，而不是马上怀疑新件质量。

维护记录与趋势判断

记录字段建议包括：工位、设备编号、连接器规格与批次、故障现象、拆检所见、处理方式、更换时间。字段不必多，但批次与现象两项不能省，它们是判断责任归属的唯一依据。

批次追溯的作用

同一批连接器往往在同一时间、同一环境投入使用，失效也会集中出现。把批次写进记录，出现批量问题时可以直接圈定范围，不必逐台排查，也便于与厂家核对生产工艺与出厂检验数据。

同一工位反复更换，说明安装方式或选型有问题，而不是备件质量差；同一批次集中失效，则更可能是该批线缆的注塑工艺或储存环境问题。趋势比单次记录更有价值，也更容易说服供应商配合分析。

常见维护误区

一是以紧代好，认为拧得越紧越可靠；二是用钳子代替扳手，牙面被咬伤后每次拆装都更困难；三是密封圈看着没坏就不换；四是不同批次的插头与插座混配，螺纹与密封圈的配合公差被放大；五是只记录已更换，不记录现象与批次，问题重复出现时无据可查。这些做法大多源于「怕松不怕紧」的心理，改掉并不难，难的是让每个班次都用同一套动作，而不是靠个人的手感。

维护的价值往往体现在没有停机的时候。把拧紧、清洁、点检、记录做成固定动作，双头组件的寿命才接近它标称的机械寿命。

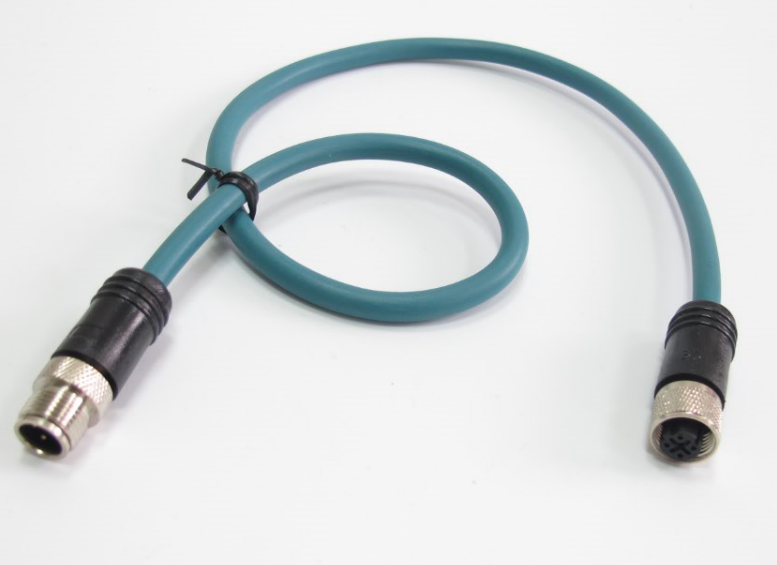

上海科迎法电气的 M12、M8 双头电缆连接器采用预注一体成型，支持 3~12 芯、直头或弯头、公头或母头、PVC 或 PUR、屏蔽或非屏蔽的组合定制，防护等级 IP67，工作温度 -25℃~+85℃，机械寿命 ≥500 次，接触电阻 ≤8mΩ、绝缘电阻 ≥500MΩ。需要配套密封圈、安装说明或批次追溯信息，可随时联系厂家。
