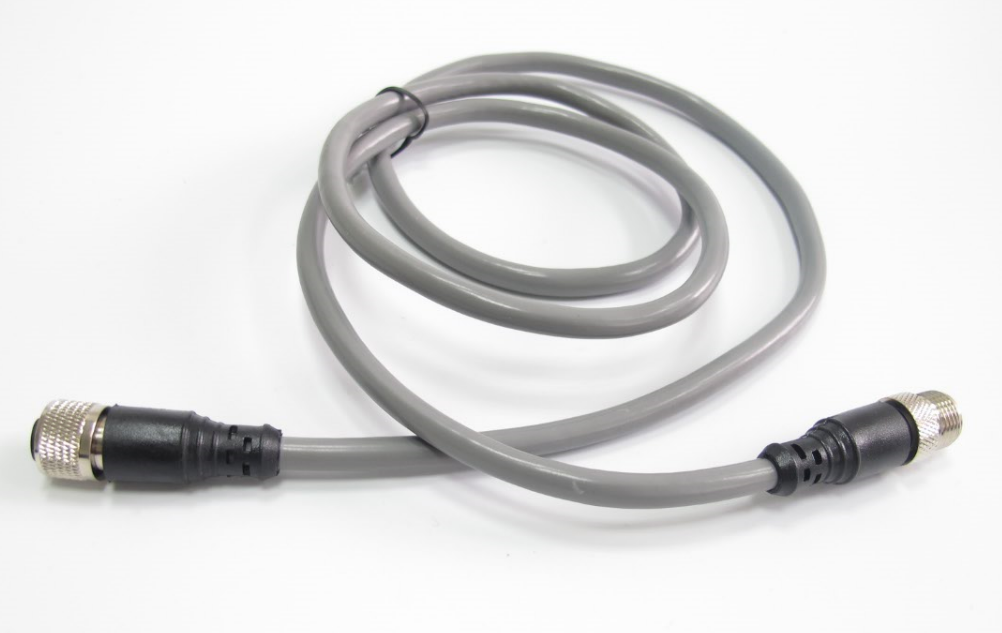

M12、M8双头电缆连接器

系列定位：一组可组合的成品线

M12、M8双头电缆连接器并不是一个孤立型号，而是一组由接口规格、端头形式、芯数、屏蔽结构和护套材料组合而成的成品线缆组件。两端在出厂时已经完成注塑、接线与检测，现场只需对准螺纹插上并锁紧，省去了焊接、压接、屏蔽端处理和防水封装四道工序。对批量设备而言，这种即插即用的成品件能显著缩短装配节拍，也让不同批次的接线质量趋于一致。

双头结构的价值

双头的意义不只是把两个插头接在一根线上。设备侧的接口位置、控制柜的进线位置、两端的朝向和所需长度，都在工厂内一次确定，现场不再出现线缆过长盘绕、过短拉扯的情况。中间这段电缆同时承担信号传输与机械走线，两端锁紧后可达到IP67，适合需要频繁插拔维护但又要求防护的场合。

与单头组件的分工

单头组件一端为圆形连接器、另一端为自由引线，适合传感器出线直接接入端子排；双头组件两端都是标准圆形接口，适合设备与设备、设备与控制器之间的对接。选型的第一步并不是比较价格，而是判断两端是否都为标准圆形接口：只要有一端需要接入端子或焊接，就应改用单头或一端单头一端双头的结构。

系列构成：五个维度决定一款线

接口规格

接口分为M12×1与M8×1两种螺纹规格。两端可以同为M12、同为M8，也可以一端M12一端M8，用于传感器与设备接口不一致的转接场合。螺纹规格决定安装孔径与锁紧方式，是系列划分的第一层，也是选型时最不该凭经验猜测的一项。

端头与出线方向

每一端都可独立选择公头或母头、直头或弯头，因此两端组合可形成直直、直弯、弯弯等多种形态。直头轴向出线，适合空间充裕、线缆走向与接口轴线一致的场合；弯头侧向出线，适合贴壁安装、柜内空间受限或需要避让结构的场合。两端方向独立选择，是这一系列最实用的地方。

芯数跨度

系列覆盖3芯至12芯。芯数不仅决定能接几路信号，也直接影响额定电流：3至5芯为5A，6至12芯为2A。很多项目在增加备用芯时忽略了这一点，把电源与信号都塞进8芯或12芯结构，结果整条线的载流能力下降，端子发热。芯数应按实际回路统计，再留一至两芯余量，而不是越多越好。

屏蔽与护套

电缆结构分屏蔽与非屏蔽，护套分PVC与PUR。PVC经济、柔韧，适用于一般工业环境；PUR耐油、耐磨、耐反复弯折，适用于机床切削液、拖链和移动轴附近。屏蔽型用于变频器、伺服等强干扰场景，但需要正确的接地配合，否则屏蔽层反而会成为干扰的收集面。护套颜色常见黑色、灰色、黄色，可用于区分信号类别或回路用途。

一体注塑与组装式

预注一体成型的插头与电缆一次注塑，无接缝、无间隙，整机防护等级达到IP67。组装式结构便于现场调整长度或更换端头，但屏蔽连续性和密封效果依赖操作者的工艺水平。批量项目、潮湿多尘环境、振动场合应优先选一体式；样机试制或长度尚未定稿时，可用组装式过渡。

三步选型法

面对一份设备清单，按接口、信号、环境三步走，可以避免在细节里反复打转。顺序不能颠倒：接口决定能不能装上，芯数决定信号能不能走通，环境决定能用多久。

第一步：定接口

先确认两端设备的接口螺纹是M12×1还是M8×1，是针端还是孔端，安装面是否有足够空间容纳锁紧螺母和弯头出线。公母的搭配原则是针端配孔端，两端都为同类型时需要明确谁负责对接。接口确认错误，后面所有参数都失去意义。

第二步：定芯数与信号

列出电源正负、各路信号、总线差分对和必要的回流，统计总数后留一至两芯备用。模拟量与总线信号应尽量安排成对，便于双绞；电源与信号在同一组件内时，要核算总电流是否在5A或2A的额定范围内。若电源电流接近上限，应把电源单独走一条组件，而不是继续加芯。

第三步：定环境与结构

有变频器与伺服时选屏蔽；有切削液、润滑油时选PUR；处于运动轴或拖链时选弯头并校核弯曲半径；户外或冲洗区依靠IP67与-25℃~+85℃的温度范围兜底。环境这一步常被放到最后，但它决定了前面选好的接口与芯数能否长期稳定工作。

把结论落成一张表

三步走完之后，应把结论整理成一张选型表：两端接口、公母、直弯、芯数与回路分配、长度、屏蔽、护套、标识，共八项，并附上两端安装位置的照片。这张表既是对内评审的依据，也是对外询价和图纸确认的统一输入，能避免同一项目在不同环节出现两种描述。

组合矩阵与常见搭配

矩阵怎么读

下表把两端组合与典型用途对应起来。同一行内，芯数、屏蔽和护套仍可独立选择，矩阵只解决端头形态，不替代参数核算。

M12与M8混接时，芯数应按较小端可容纳的回路数核算，不能按M12端的12芯去规划。混接组件的两端额定电流也取较低一档，电源回路尤其要单独确认，避免一侧端子先到温升上限。

常见误选与纠正

三个高频误选

实际项目中，出错最多的不是参数算错，而是把需求描述得太粗。只写M12双头，不写公母与直弯；只写12芯，不写其中几芯走电源；只写要屏蔽，不说明现场有没有接地条件。这三种描述看似省事，却会让供货与现场对不上。

纠正方法

把描述改成可核对的形式：两端分别写清接口、公母、直弯，芯数写明用途分配，屏蔽写明接地端位置。下表列出常见误选及其后果，可作为选型评审时的检查项。

订货需提供的信息

清单使用方式

下表按顺序填写即可形成一份可执行的订货描述。信息齐全时，供货方可以直接出图确认，减少来回澄清的次数。

若设备接口不便测量，可直接提供接口照片与安装位置照片，并标注两端朝向；有图纸的项目应附上接口定义与接线表。信息越具体，首件与批量之间的一致性越有保障。

系列页阅读顺序

先读接口与结构

先看接口规格、端头组合与芯数，确认产品形态能否装到设备上。这一层信息决定了可用与不可用，与价格无关，也不需要等到样品阶段才验证。

再读参数与认证

接着核对电气与机械参数：额定电流、额定电压、接触电阻、绝缘电阻、防护等级与工作温度。参数表反映的是系列基线，具体订单仍以图纸为准；认证信息用于判断能否进入特定行业与出口市场。

最后读场景与定制

最后再看应用场景与定制说明。场景描述帮助判断自己的工况是否属于典型用法，定制说明则明确哪些维度可以改、改之前需要确认什么。本系列另有专篇分别讨论强干扰环境选型、成品储运与定制打样，可按需延伸阅读。

参数基线

电气基线

系列额定电压为60V，冲击电压1250V，接触电阻不大于8mΩ，绝缘电阻不低于500MΩ。3至5芯额定电流5A，6至12芯为2A。接触件表面镀金，降低氧化与接触噪声，适合微安级模拟量和小信号传输。

机械与环境基线

预注一体结构防护等级IP67，工作温度-25℃~+85℃，机械寿命不低于500次插拔。这些数值覆盖多数工业现场，但在高温烘箱、低温冷库、强紫外线户外或持续振动的场合，仍需按实际工况评估护套材料与安装方式，必要时提出定制要求。

品质保障与应用边界

认证与替代

产品通过CE/LVD、CE/EMC、IP67认证，公司通过ISO9001:2015质量体系认证及IATF16949:2016汽车行业质量体系认证，所有材质符合ROHS环保指令要求。结构尺寸与接口定义对齐通用规格，可替代同类进口组件，已出口欧美、东南亚、中东市场。

行业应用

系列常见于工业自动化产线、传感器与PLC柜间连接、现场总线布线、机器人控制、包装与输送设备、机床与锂电装备。选型时可从同行设备的成熟用法入手，再按自身接口、芯数和环境做微调，比从零试错更稳妥。
