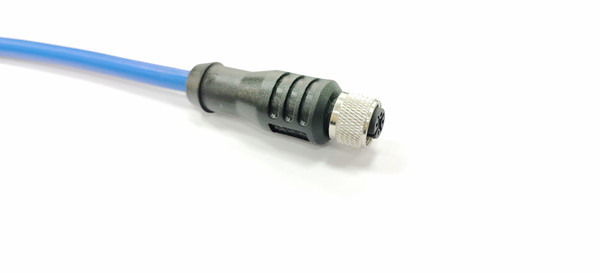

M12直头电缆连接器4芯（孔型）

M12直头预制连接器（孔型/4芯）是上海科迎法电气科技有限公司推出的高可靠性传感器电缆连接器。产品采用180°直头出线、孔型（母头）接触件，电缆与插头通过注塑工艺一体成型，无需现场接线，开箱即用；另一端为散线，方便按实际布线需求完成端接。4芯配置是工业自动化领域最通用的规格之一，广泛用于传感器信号传输、模拟量采集与小型执行器控制。

型号：KYF12K4ZT-L□M。特点：4芯配置、180°直头出线、预注一体成型、电缆长度可定制、IP67防护、总线协议兼容。对批量产线而言，选一款通用规格、供货稳定的4芯预制线，可以简化备件管理，也便于不同工位之间互换。

产品定位与核心优势

4芯M12是传感器接线中最常见的组合：两芯供电、两芯信号，覆盖绝大多数开关量与模拟量传感器。相比多芯总线接口，4芯结构简单、接线不易出错，对维护人员的要求更低，因此在产线改造与备件替换中通用性最好。

预制一体成型把端接工序前移到工厂，现场不再剥线、焊接或压螺丝，安装节拍稳定，端接质量不依赖个人手艺。标准编码为A编码，可定制B、D、X、S等编码，以匹配不同协议与电压等级的接口。

结构组成与工作原理

4孔母头触点

插头采用孔型（母头）接触件，4个孔位按编码方位排布，孔腔内为弹性接触结构，与针型插头插合后形成多点接触。孔型结构对针体有导向与保护作用，插合时不易因角度偏差顶弯针体；接触件表面镀金，接触电阻≤8mΩ，适合小信号与模拟量传输。

直头出线与螺纹锁紧

180°直头出线，电缆沿插头轴线伸出，适合轴向空间充裕、布线方向与插头一致的工位。连接类型为螺纹M12×1旋紧，锁紧螺套压紧插合面，机械固定与密封同时完成；螺纹连接在持续振动下不易松脱，拆卸只需反向旋松。

预注一体成型

电缆与插头通过注塑工艺一体成型，无接缝、无间隙，防水防尘性能优异，防护等级稳定达到IP67。一体成型把护套与插头壳体连成整体，消除了尾部密封套装配不当造成的渗漏风险，同时提高了插头根部的抗拉能力。

尾部散线

电缆另一端为散线，可接入控制柜端子排、接线盒或端子。散线保留芯线标识，接入前应核对芯线颜色与针位定义，避免只按习惯接线造成信号错位。需要时可选尾端浸锡、配RJ45接头或热缩管封等处理。

关键参数与规格表

标准型号

电气性能

4芯配置额定电流4A、额定电压250V、冲击电压2500V，满足传感器供电与开关量、模拟量信号传输。若同一线束为多只传感器供电，应合计负载电流后核算，避免接近额定值长期运行。

通用参数

电缆选型与材质差异

PVC与PUR

PVC护套成本低、柔韧性好，适合固定安装与一般室内环境；PUR护套耐油、耐磨、耐低温弯折，适用于机床切削液环境、户外设备与移动工位。选型时应按现场是否存在油雾、切削液与反复弯折判断，而不是只看单价。

屏蔽版本

PVC屏蔽、PUR屏蔽版本增加屏蔽层，适用于变频器周边、伺服系统等强干扰场景。4芯线常用于模拟量信号，干扰会直接表现为数值漂移，屏蔽版本配合设备端可靠接地可明显改善稳定性。

总线电缆与拖链电缆

总线电缆按协议要求设计阻抗与芯线结构，用于Profibus、DeviceNet、CANopen等网络；拖链电缆采用多股细绞导体与耐弯折结构，适用于往复运动、机械臂与移动小车。普通电缆在拖链内反复弯折后容易出现导体断裂与护套开裂。

线径与颜色

电缆截面积提供0.15mm²、0.2mm²、0.34mm²、0.5mm²等规格。电缆外被颜色标准为黑色，另有黄色、灰色、蓝色可选；接头颜色标准为黑色，其他颜色可选，便于按工位或功能区分线束。

防护与可靠性

IP67密封

插合锁紧后达到IP67，可完全防尘并承受短时浸水。密封由插合面O型圈与一体成型的电缆根部共同承担，没有可拆卸的尾部密封套，渗漏风险主要集中在插合面：安装时须确认O型圈完好、无异物，螺套旋紧到位。

耐温与耐油

工作温度-25℃~+85℃，覆盖多数工业现场的温差范围。PUR护套在油污与切削液环境中保持较好的柔韧性；PVC护套在干燥、固定安装场合性价比更高。高温热源附近仍应保持间距，避免护套长期受热加速老化。

抗振动与弯折

一体成型结构使电缆在插头根部没有可松脱的连接件，抗拉与抗振表现优于现场端接结构；机械寿命≥500次。移动工位应选拖链电缆并保证弯曲半径合理，避免在插头根部形成集中弯折点。

现场安装与布线

插合与旋紧

插合前核对编码与针孔类型，确认4个孔位方位对齐后再推入，禁止斜插或借助外力压入。螺套旋紧至贴合即可，过度加力会挤压O型圈并加速老化；插合后轻拉确认锁紧。

散线端接

散线接入端子排时按芯线标识对应针位，剥线长度与端子规格匹配，避免铜丝外露或压到绝缘层。四芯线建议按功能分组并留检修余量，不要拉得过紧；端接完成后逐芯做通断确认。

屏蔽接地

使用屏蔽电缆时，屏蔽层应在设备端单点接地，散线端接柜内接地端子，不要悬空或与信号线混接。若现场采用双端接地，需确认两端地电位一致，避免形成地环路引入干扰。

布线注意事项

信号电缆与动力电缆分开敷设，无法分开时保持间距或选屏蔽版本；避免在插头根部急弯、避免被运动部件挤压。维护窗口内检查插头根部护套有无裂纹、O型圈有无老化，发现问题及时更换整条线束。

型号命名与选型对照

型号代码含义

长度与编码选择

标准配置为2米、5米，可定制其他长度。长度应包含设备到控制柜的实际路径并留出检修余量，过长增加成本与布线难度，过短无法二次调整。编码按所接设备接口确定，标准A编码之外可定制B、D、X、S编码；需要弯头出线时可选同系列的弯头型号。

典型应用场景

开关量传感器信号传输是4芯线最典型的用途，光电开关、接近开关普遍采用4芯接口，两芯供电两芯输出。模拟量信号传输（4-20mA、0-10V）与小型执行器控制（电磁阀、指示灯）同样适合该规格。

现场总线通信网络、包装机械与输送线信号传输也可使用，但总线网络应优先选总线电缆以保证阻抗匹配。机床切削液环境选PUR版本，变频器周边选屏蔽版本，往复运动工位选拖链电缆版本。

常见问题与排查

问：模拟量信号数值漂移，是否与线束有关？答：可能。先确认屏蔽层是否在设备端单点接地、散线端是否悬空，再检查信号线与动力线是否并行敷设。

问：插合后信号时有时无，怎么排查？答：确认螺套是否旋紧、插合面有无松动，检查设备端插座针孔是否氧化或变形，可用同规格线束交叉替换验证。

问：4芯线能否替代5芯线使用？答：不能直接替代。5芯多用于总线或需要额外供电的场合，芯数不足会导致信号或供电缺失，应按设备接口定义选型。

问：线束在拖链中断芯，如何避免？答：普通PVC线不适合拖链工况，应选拖链电缆，并保证弯曲半径与安装方向符合要求。

问：散线端发现铜丝外露怎么处理？答：应重新剥线端接，控制剥线长度，确保端子压接在导体上而非绝缘层，避免短路与接触不良。

品质保障与定制服务

产品通过CE/LVD、CE/EMC、IP67认证，公司通过ISO9001:2015质量体系认证及IATF16949:2016汽车行业质量体系认证，所有材质符合ROHS环保指令要求。产品可替代进口同类产品，已多次出口到欧美、东南亚、中东市场。

接受非标定制，包括特殊编码（B/D/X/S型）、特殊电缆材质、特殊电缆长度、特殊芯数、特殊颜色、特殊防护等级，以及电缆尾端浸锡、配RJ45接头、热缩管封等处理。询价时说明设备接口、使用环境与布线长度，可获得对应选型建议。
