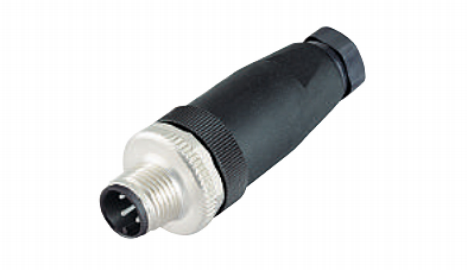

M12现场自接线式直头连接器（塑料款-针型）是上海科迎法电气科技有限公司自主研发生产的传感器电缆连接器产品，采用直头出线结构设计，工程塑料壳体，内部为针式（公头）接触件，适用于工业自动化、传感器信号传输、现场总线通信等常规工业环境。产品自2006年投入市场以来，经过3000余家客户实际应用验证，质量稳定可靠，交货迅速，一般数量交货时间为现货或5天。
M12塑料款针型直头连接器产品详细介绍
该系列产品提供针式（公头）类型，分为非屏蔽型（工程塑料壳体）和屏蔽型（全金属壳体）两种规格，可根据现场需求灵活选配。直头出线设计适用于直线穿管布线、线槽走线等场景，电缆弯曲半径大，适合长距离走线。
产品结构特点
直头紧凑结构
直线出线设计，适配传感器、控制柜、机械设备面板等安装位置，穿管布线方便快捷。与弯头相比，直头需要的面板外伸长度更短，适合设备内部空间充裕的场合。
工程塑料壳体
壳体采用增强型工程塑料材质，具有良好的绝缘性能和抗冲击能力。与金属壳体相比，塑料壳体重量更轻、成本更低，适用于常规工业环境。表面光滑处理，便于日常清洁维护。
螺丝压紧式接线
现场自接线采用螺丝压紧式结构，剥线后将线芯插入对应针号的端子孔，用螺丝刀拧紧即可完成接线，无需焊接、无需专用工具，操作便捷快速。2-8芯支持螺丝压紧式，12芯、17芯为焊接式。
IP67防护等级
内部搭配O型密封圈，螺纹完全锁紧后整机防护等级达到IP67，可抵御设备喷淋、粉尘堆积、水汽侵入，确保在潮湿、多尘环境下的可靠运行。
镀金接触件
导电针芯采用铜合金基材，表层镀金处理，接触电阻≤8mΩ，导电性能优异，耐腐蚀抗氧化。机械插拔使用寿命≥500次，信号传输稳定可靠。
规格选型
芯数与编码
-
芯数：2芯、3芯、4芯、5芯、6芯、8芯、12芯、17芯
-
编码类型：A编码（传感器）、B编码（Profibus）、D编码（Profinet）
-
2-8芯支持螺丝压紧式或焊接式，12芯、17芯为焊接式
电缆适配
-
适配电缆外径：4-6mm（标准）、6-8mm、2-4mm
-
支持电缆类型：屏蔽电缆、非屏蔽电缆
-
多芯线截面积：0.2mm²、0.25mm²、0.34mm²
产品型号示例
-
KYF12J□ZT-NC(4-6)（针式直头，非屏蔽，适配4-6mm电缆）
总线系统支持
产品支持Profibus、DeviceNet、EtherCAT、EtherNET、EtherNET/IP、ProfiNET、Interbus、CANopen、CAN等主流现场总线通信协议。
核心技术参数
电气参数
-
额定电流：4A（3-5芯）/2A（6-8芯）/1.5A（12芯）/1A（17芯）
-
额定电压：250V（3-4芯）/60V（5芯）/30V（8-12芯）/24V（17芯）
-
冲击电压：2500V（3-4芯）/1500V（5芯）/800V（8-17芯）
-
接触电阻：≤8mΩ
-
绝缘电阻：≥500MΩ
-
污染等级：3
-
电涌电压类别：II
环境参数
-
防护等级：IP67
-
工作温度：-25℃~+85℃
-
机械寿命：≥500次插拔
-
接触件表面材料：镀金
-
连接类型：螺纹M12×1旋紧
-
防插错编码：A型、B型、D型、X型、S型
针脚分布与颜色参考
位数颜色分布：棕、黑、蓝、白、灰等标准工业色码，便于现场接线识别和防错。
应用场景
产品广泛应用于工业自动化产线传感器连接（光电开关、接近开关、限位开关）、现场总线通信（Profibus、CANopen、DeviceNet）、伺服电机编码器反馈信号传输、包装机械、输送线、汽车焊装线、食品饮料设备等领域。直头设计尤其适用于需要穿管布线、线槽走线的场合。
品质保障
产品通过CE/LVD、CE/EMC、IP67认证，公司通过ISO9001:2015质量体系认证及IATF16949:2016汽车行业质量体系认证。所有材质符合ROHS环保指令要求。科迎法对产品电气技术指标如绝缘电阻、漏电流、耐电压等具有深入理解和完全掌握，产品完全可替代进口，已多次出口到欧美、东南亚、中东市场。
定制服务
上海科迎法接受M12现场自接线式直头连接器非标定制，包括特殊芯数、特殊编码、特殊电缆长度、特殊材质、特殊防护等级等。现场自接线式可适配2-4mm、4-6mm、6-8mm等多种电缆外径。支持尾部浸锡、配RJ45接头、配各种接头、热缩管封等定制要求。
M12针型直头现场接线连接器的选型要点与典型应用
针型（公头）连接器通常作为信号的发送端使用。最典型的应用场景是传感器——接近开关、光电传感器、编码器等设备的输出接口大多是针型。传感器装在设备上，线缆从传感器引出，连接到控制器或采集模块。针型连接器的针脚暴露在外，插拔时容易受到机械损伤，所以传感器作为现场更换的部件，针型设计是合理的：传感器坏了直接换一个，连接器跟着一起换。
现场自接线式的灵活性和成本优势在批量项目中尤其明显。预铸电缆一体式虽然省事，但每根线缆都要厂家定制生产，交货周期和成本都高。现场自接线式只需要采购连接器和线缆，现场自己组装，交货快、成本低。而且如果现场发现线缆长度不合适或者需要改线，现场自接线式可以随时调整，预铸电缆一体式就只能重新订货了。
塑料壳体的工程塑料款重量只有全金属款的约三分之一，这个差异在有些场景里是有意义的。比如协作机器人的末端执行器，每多一克重量都会影响运动性能；或者便携式检测设备，轻量化设计让操作更省力。当然，如果你的应用场景有强电磁干扰，还是建议选金属屏蔽型，塑料壳体本身不具备屏蔽能力。
螺丝压紧式接线对操作工具的要求很低，一把普通的十字螺丝刀就够了。但有些客户为了图快，用电钻拧螺丝，这个做法不推荐——电钻转速太快，容易把螺丝拧滑丝，或者把线芯的铜丝绞断。手动拧紧到有明显阻力即可，不要过度用力。
关于A/B/D编码的选择，如果你不确定自己的设备用什么编码，最直接的方法是看设备说明书或传感器标签。通常标签上会标注"M12 A-coded"或"M12 B-coded"。如果没有标注，可以量一下连接器的键位位置——A编码的键位在12点钟方向，B编码在4点钟方向，D编码在8点钟方向（从插针面看）。
M12现场自接线式直头连接器（针型）常见问题 (FAQ)
Q: 针型和孔型有什么区别？
针型（公头）的接触件是突出的插针，孔型（母头）的接触件是 recessed 的插孔。两者配对使用，物理上不能同型互插。针型通常用于信号发送端（如传感器输出），孔型用于信号接收端（如控制器输入）。针型的针脚暴露在外，插拔时有一定机械损伤风险；孔型的接触件受壳体保护，更耐用。
Q: 现场自接线式需要什么工具？
只需要一把小型十字螺丝刀（PH0或PH1规格）和一把剥线钳。剥线钳用于剥除线缆绝缘层，螺丝刀用于拧紧压线螺丝。不需要电烙铁、不需要专用压接工具。接线步骤：剥线（8-10mm）→ 插入端子孔 → 拧紧螺丝 → 装密封圈 → 拧紧尾盖。整个过程单人5-10分钟可以完成。
Q: 2-8芯和12芯、17芯的接线方式有什么区别？
2-8芯支持螺丝压紧式接线，剥线后插入端子孔拧紧螺丝即可。12芯和17芯由于针脚排列密集，螺丝压紧式结构无法实现，只支持焊接式接线。焊接式需要用电烙铁将线芯焊接到焊杯上，对操作技术要求稍高。如果你的应用需要12芯或17芯但又不想焊接，可以选预铸电缆一体式，出厂前已经焊好并注塑密封。
Q: 塑料壳体在高温环境下能用吗？
标准塑料壳体的工作温度是-25℃到+85℃。如果环境温度长期超过85℃，塑料会软化变形，影响密封性能和机械强度。高温场景建议选金属壳体版本（工作温度-40℃到+125℃），或者选特殊耐高温塑料材质（需定制）。选型时务必确认设备的工作温度范围，留10℃以上的安全余量。
Q: 针脚分布有没有标准色码？
M12连接器的针脚色码遵循工业标准：1号针通常为棕色（电源正），2号为白色，3号为蓝色（电源负/地），4号为黑色，5号为灰色。不同芯数的色码排列有标准定义，具体可参考IEC 61076-2-101标准或产品说明书。接线时务必按照标准色码连接，避免电源和信号反接导致设备损坏。
