profibus总线工业航空插头

产品定位与核心优势

PROFIBUS 总线工业航空插头是连接现场设备与总线网络的物理接口，常见形式包括 M12 圆形接插件、M23 信号航空插头、Y 型转接插头以及 IO 总线分线盒。上海科迎法电气专注传感器圆形接插件、PROFIBUS 电缆组件插头和 DeviceNet 总线电缆组件插头，产品用于把分散的现场设备可靠地接入总线。

总线接口看似只是插头与电缆，实际承担着差分信号传输、屏蔽接地和防护密封三项职责。接触电阻不稳定、A/B 线接反、屏蔽断开或终端电阻缺失，都会表现为通信丢站、偶发错误甚至整段总线瘫痪。科迎法产品出厂前逐只检测，插针镀金以保证信号传输，特殊需求可定制。

PROFIBUS 总线基础

PROFIBUS 是一种国际化、开放式、不依赖于设备生产商的现场总线标准，广泛用于制造业自动化、流程工业自动化以及楼宇、交通、电力等领域。它用于工厂自动化车间级监控和现场设备层的数据通信与控制，把现场设备层到车间级监控连成分散式数字控制网络。理解其物理层特点，才能正确选择插头、电缆和接地方式。

A、B 差分信号

PROFIBUS 的物理层使用 A、B 两线差分传输，两线信号互为反相，接收端取差值判断逻辑状态。差分方式能抑制共模干扰，但前提是两线成对、长度一致、屏蔽完整。接线时 A、B 不能互换，屏蔽层也不能代替信号线使用，否则会出现持续丢站。

传输速率与距离

PROFIBUS 传送速度可在 9.6kbaud 至 12Mbaud 范围内选择，总线系统启动时，所有连接到总线上的装置应设成相同的速度。速率越高，信号衰减和反射的影响越明显，允许的电缆长度与分支长度越短。工程布线应优先保证主干连续、分支短小，不宜用长分支临时凑距离。

终端电阻

总线首末两端需要接入终端电阻，用于吸收信号反射、维持空闲电平。中间节点不应随意加终端电阻，否则相当于把总线分成多段。终端电阻通常由总线连接器或专用终端器提供，调试时应确认首末端已正确投入，中间站已关闭。

主从结构与启动

总线上主站负责总线通信管理及所有从站的通信，现场设备的生产工艺控制程序存储在主站并由主站执行。从站响应主站请求，完成 I/O 数据交换。新增节点前应确认站地址、波特率和设备描述文件一致，再接入总线，避免地址冲突导致整网异常。

结构组成与接口设计

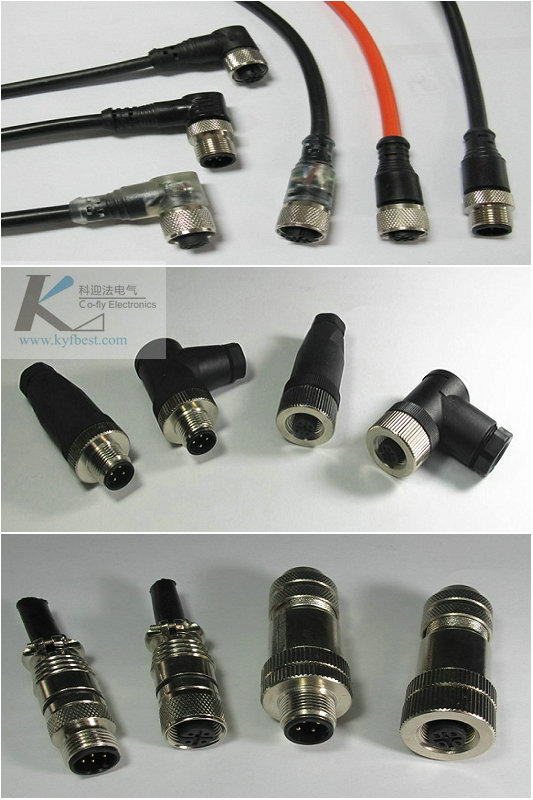

工业航空插头由插头本体、插针或插孔、锁紧螺纹、屏蔽夹和尾部电缆密封组成。M12、M23 等圆形接口通过螺纹旋合固定，针位按总线定义分配；电缆组件在工厂完成压接或焊接、屏蔽处理与浇注，现场只需插合。以下四个部位决定了接口的长期稳定性。

插针与触点

插针采用铜合金基材并镀金，插孔为弹性接触结构。总线信号对接触电阻变化敏感，镀金层可防止氧化和硫化，保持接触电阻低而稳定。插拔时插针与插孔应对正，歪插会使插孔弹性永久变形，之后即使旋紧也可能接触不良。

锁紧机构

M12、M23 接口依靠螺纹旋合锁紧，能承受设备振动和电缆拖拽。旋合到位后插针轴向位置固定，A/B 线不会因微小位移而瞬断。现场维护后应逐个确认螺纹旋紧，不能只看外观是否插上；半扣状态在静态测试中往往导通，运行时才暴露。

屏蔽结构

屏蔽型接口在壳体与电缆编织层之间设置导通路径，形成 360° 包围。屏蔽层应低阻抗连接到插头壳体，再与设备保护地相连。若只靠一根细引线接地，高频干扰仍会从缝隙进入；屏蔽层与信号针之间必须绝缘，防止毛刺搭接。

密封结构

密封由端口 O 型圈和尾部浇注层共同完成，常规产品可达到 IP67，可按需提供更高防护结构。总线接口常装在电柜外、设备旁或户外，水汽和油污一旦进入，会引起针件腐蚀和绝缘下降，因此安装时密封圈不得漏装、扭曲或沾有切屑。

关键参数与规格

下表汇总了 PROFIBUS 总线电缆组件插头的常见规格维度。具体针位、线长、接口形式和防护等级以订货型号为准，特殊总线拓扑需要的内部接线可按图定制。

总线电缆应与普通传感器电缆区分：差分对需要成对绞合、特性阻抗匹配，屏蔽层覆盖率要高。用普通多芯线代替总线电缆，短距离调试可能正常，长距离或高波特率下会出现反射和误码。插头与电缆的匹配同样重要，压接端子、屏蔽夹和护套外径都应按电缆规格选择。

材料与制造工艺

总线插头的制造重点在镀层、屏蔽连接和浇注密封。三者中任何一项偷工，都会在长距离、高波特率或潮湿环境中暴露为通信质量下降。

针件与镀金工艺

针件以铜合金加工，接触表面镀金。镀金前需彻底清洁基材，避免镀层起泡或露底；镀层厚度和均匀性决定耐磨与抗腐蚀能力。总线节点插拔次数虽不如传感器频繁，但一旦接触电阻波动，误码就会持续存在，因此镀层质量是信号完整性的基础。

壳体与绝缘材料

壳体常用工程塑料或金属结构，前者绝缘、轻便，后者机械强度和屏蔽效果更好。绝缘体固定针位并保证爬电距离，材料应具备阻燃、低吸水率和尺寸稳定性。安装在户外或油污环境时，壳体材料还要考虑耐紫外和耐化学介质。

电缆组件与浇注

电缆组件在工厂完成剥线、压接或焊接、屏蔽压接和浇注。浇注层把电缆与插头本体固化为整体，使拉力由本体承担，水汽难以从尾部进入。装配时要保证 A/B 线成对、屏蔽层不外露搭接、护套与本体同心，否则外观合格也可能在振动中失效。

出厂检测

每只产品出厂前都经过严格检测：核对针位与通断，测量绝缘电阻和耐压，确认屏蔽层与壳体导通，密封结构按批次抽检。对总线组件还可按用户要求做线序和长度复核。检测记录便于追溯，也能在出现现场问题时快速定位批次。

安装与接线指导

总线接口的现场施工，应按“先断电、再对线、后固定”的顺序进行。A/B 线接反、屏蔽悬空和终端电阻错投，是三类最常见的低级错误，却往往被误判为设备故障。

A、B 线接线

按插头针位图和电缆线色确认 A、B 对应关系，同一总线上的所有节点保持一致。不要凭线色猜测，不同厂家电缆的色标可能不同。接线前用万用表核对通断，接好后轻拉线芯确认压接牢固，再旋紧插头。

屏蔽与接地

屏蔽层应与插头壳体可靠连接，并按现场接地规范接到保护地。整条总线链路的屏蔽应连续，转接处不能断开。若设备之间地电位差较大，应按规范采用合适的接地或隔离方式，不能简单把屏蔽两端随便接在一起形成地环路。

终端电阻设置

总线首末端接入终端电阻，中间节点关闭。调试时若发现末端站点通信不稳，应检查终端电阻是否投入、电源是否正常，而不是先更换插头。终端电阻的投切应在断电或按规范操作，避免带电插拔损坏接口。

型号命名与选型对照

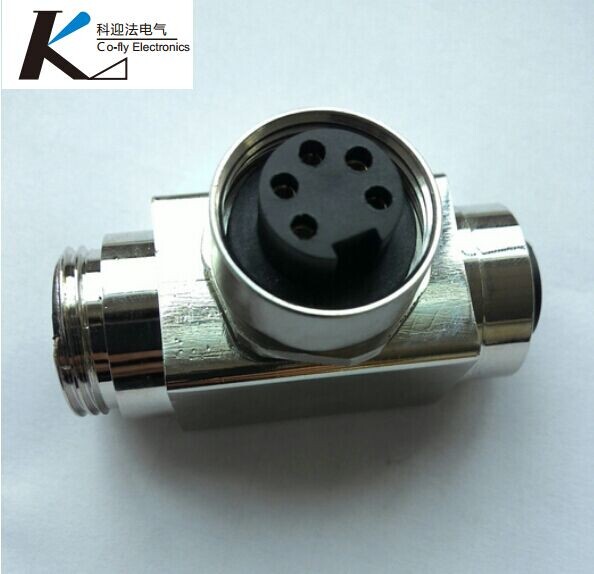

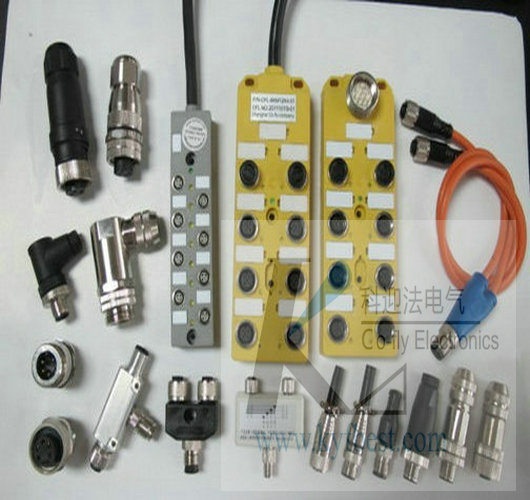

该系列按接口形式、针位、电缆长度和屏蔽方式组合供货，常见接口为 M12 与 M23，另有 Y 型转接插头和 IO 总线分线盒可配套。选型时应说明总线类型、从站设备接口、安装位置和所需线长。

M12 与 M23 接口

M12 体积小，适合传感器、IO 模块等密集安装场合；M23 针数多、机械强度高，适合信号点数较多的总线设备与航空插头式连接。两者不能互转，选型时应以设备端接口为准；需要转接时可用预制转接电缆，避免现场临时拼线。

直头与弯头

直头适合插头前方空间充足的位置；90° 弯头适合设备侧面或柜内空间受限处，可让电缆沿面板走线。弯头能减小弯曲半径，但出线方向要与线槽一致，否则电缆会被迫扭转，长期作用下护套根部容易开裂。

电缆长度与针位

电缆长度可按现场距离定制，但不宜过长，多余长度应盘放固定而不是随意悬挂。针位定义需与总线设备和从站一致，定制时提供接线图或原电缆型号。对替换进口设备的项目，核对原接头针位和颜色编码可减少调试时间。

典型应用场景

现场设备层

现场设备层主要连接分散式 I/O、传感器、驱动器、执行机构、开关和灯设备，完成现场设备控制及设备间连锁控制。总线插头把上述设备接入主干，分支节点多、安装空间小，因此 M12 接口和 Y 型转接插头使用较多。

车间监控层

车间级监控完成车间内生产设备之间的连接，例如多条生产线主控制器之间的连接，并实现在线状态监控、故障报警和维护管理。操作员工作站可通过集线器与车间办公管理网连接，再经交换机、网桥或路由器接入厂区骨干网，把车间数据送到工厂管理层。

常见问题与排查

总线频繁丢站，先查哪里？先确认首末端终端电阻是否投入、中间站是否关闭，再检查 A/B 线是否接反、屏蔽是否连续。若只在某一节点丢站，可检查该节点插头是否旋紧、针位是否对应，再替换电缆组件做对比。

A、B 线接反会怎样？差分信号极性相反，接收端无法正确判决，表现为通信完全建立不起来或大量误码。断电后按针位图重新核对，不要试图通过调换设备参数来补偿，物理层接反必须从接线端纠正。

屏蔽层要不要两端都接地？应按现场接地规范和设备要求执行。两端接地在电位差较大的场合可能形成地环路，反而引入干扰；一端接地又可能在高频下效果不足。关键是整条链路屏蔽连续，并避免屏蔽层与信号线搭接。

提高波特率后通信变差怎么办？高波特率对电缆和布线更敏感。应确认使用 PROFIBUS 专用电缆、分支尽量短、终端电阻正确，并检查插头压接和屏蔽质量。不要用普通多芯线替代总线电缆，也不要在主干上随意增加长分支。

插头进水或针件发黑怎么处理？断电拆下检查 O 型圈和尾部护套，清理腐蚀物；针件已发黑的应更换组件，不能仅靠清洁恢复接触电阻。同时消除电缆侧向拉力，必要时提高防护等级或加装防护盒。

能否用 M12 插头直接替代 9 针 D 型接口？不能直接替代，两者机械和针位定义不同。应使用对应的转接电缆组件，并核对 A/B、电源和屏蔽的对应关系。转接件同样要保证屏蔽连续，否则等于在链路中引入一个干扰入口。

包装、储运与定制服务

电缆组件通常盘绕成圈、用扎带固定后装入纸箱，插头端加保护帽，避免运输中磕伤针件和密封圈。仓储应干燥通风，远离油污、酸碱和强磁场；长期存放不宜悬挂，以免电缆和屏蔽层受力变形。

特殊产品可接受用户特殊需求定制，包括接口组合、针位定义、电缆长度、护套材料和屏蔽方式。定制前建议提供总线类型、设备接口、接线图和现场环境，必要时先做样品验证。更多圆形接插件与总线组件资料，可致电科迎法胡工。
