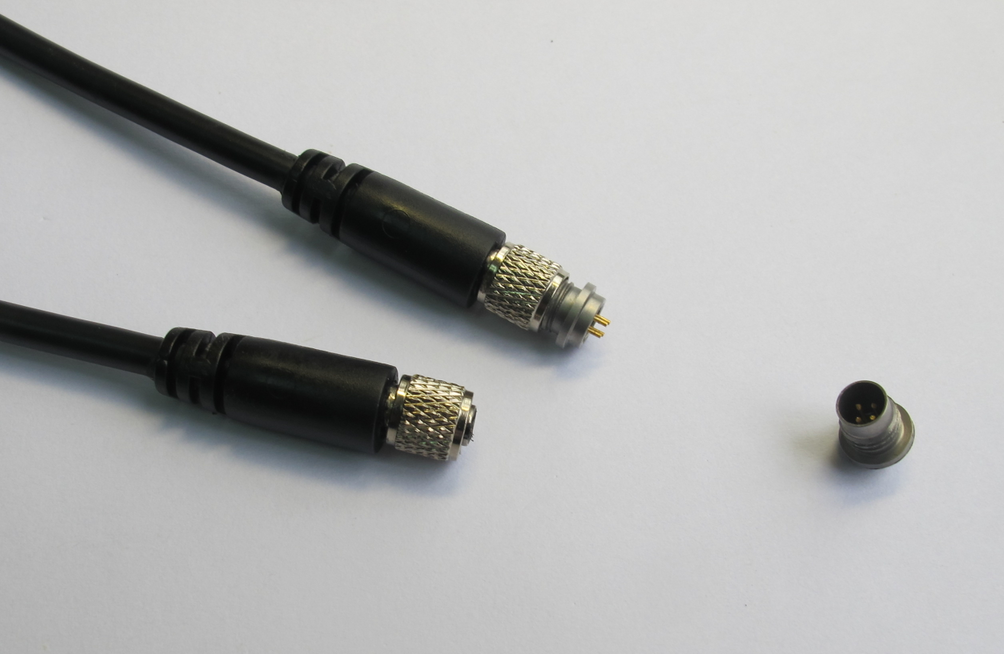

M6航空插头 2-4芯 IP67 直头/弯头

M6航空插头是一种超小型圆形连接器，螺纹直径6毫米，采用M6×0.5螺纹锁紧结构。它的插合面只有指甲盖大小，却能完成两到四路电源或信号的可靠连接，适合空间极为有限的设备，例如微型传感器、小型光电开关、精密仪器与医疗设备。

很多小型设备在结构设计阶段就遇到同一个问题：传感器、指示灯、执行元件都需要接线，但壳体内部没有位置安装端子排，面板上也不允许开出大孔。M6连接器把接线点压缩到螺纹尺寸，用一只小插头替代一组端子，既释放了内部空间，也让面板开孔更小、外观更整洁。

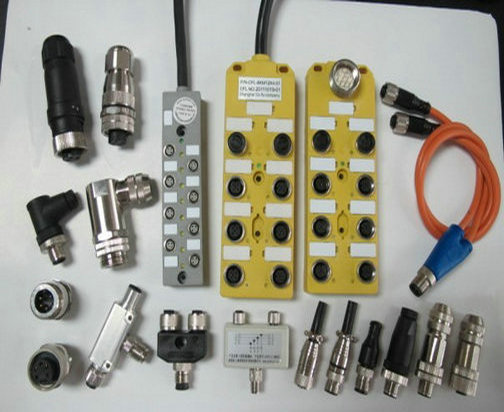

本系列提供2芯、3芯、4芯三种回路配置，直头与弯头两种出线方向，并有预铸成型式（电缆一体注塑）与现场组装式两种结构。设备厂可根据传感器类型、安装位置与维护方式组合选型，不需要为每一个工位单独开发连接方案。

结构组成与工作原理

插头由外壳、绝缘体、接触件、锁紧螺纹与密封件构成。插合时接触件先对接，再旋紧螺纹，密封件在插合面受压形成封闭；分离时旋松螺纹即可拔出。整个过程不需要工具拆解设备，也不影响相邻回路的接线。

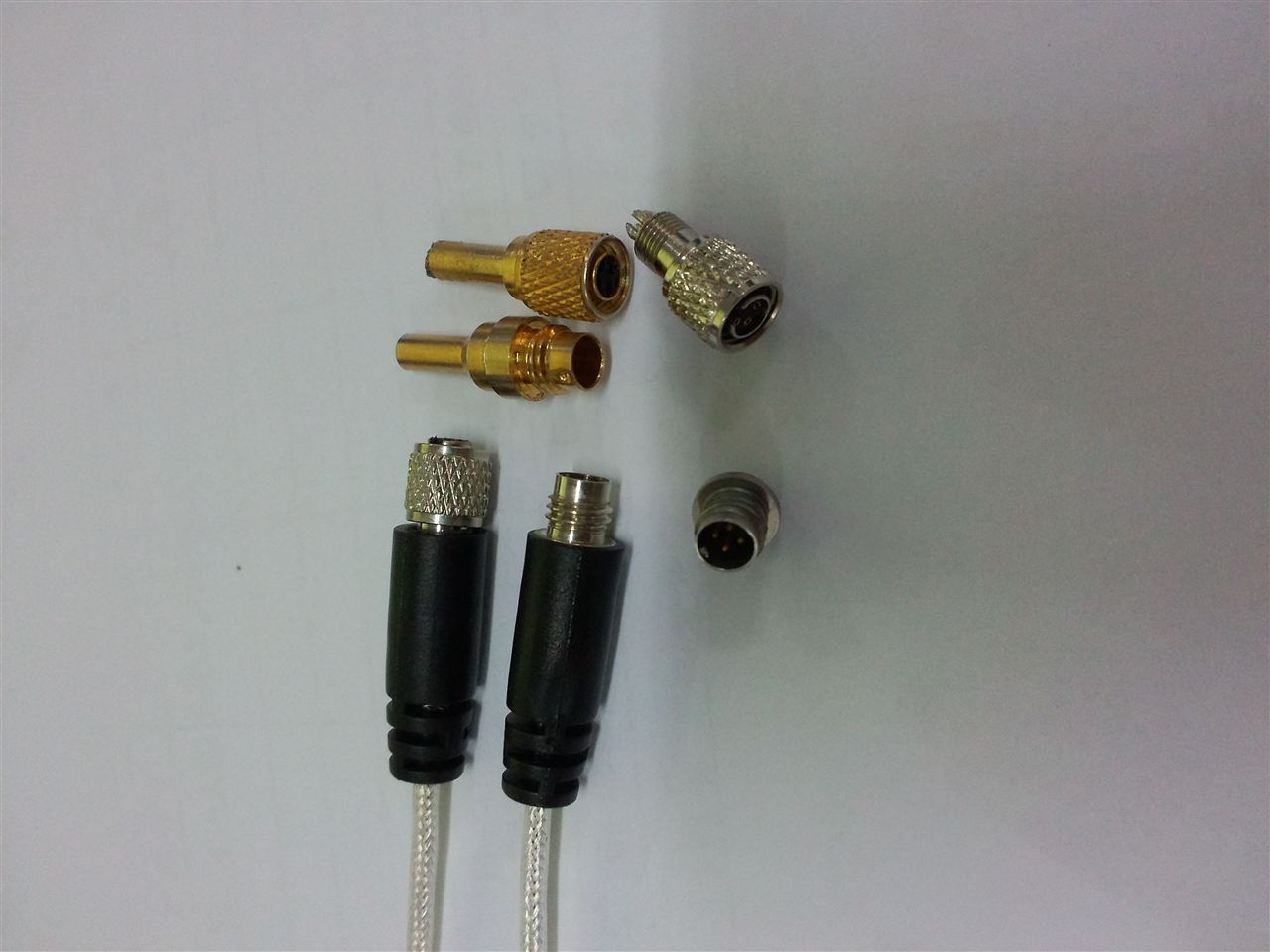

镀金接触件与针孔配合

接触件以紫铜为基体，表面镀金。紫铜导电能力强，适合小电流回路；金层把铜与空气隔开，避免接触面氧化后电阻上升。插针与插孔插合后，插孔的弹性变形提供接触压力，使接触电阻保持在较低且稳定的水平。

对微型传感器输出的毫安级电流或伏级电压，接触电阻的细小变化都会被信号调理电路放大。镀金层配合稳定的接触压力，可减少插拔后读数漂移，也延长了反复插拔条件下的使用寿命。

M6×0.5螺纹锁紧

M6×0.5属于公制细牙螺纹，螺距0.5毫米，旋合圈数较多，自锁能力好。设备振动时锁紧套不易回转，插头不会退出接触。相比卡扣式连接，螺纹锁紧在小型连接器上更可靠，因为卡扣的弹性件在反复使用后容易疲劳。

螺纹锁紧的另一项好处是受力路径清晰。插拔时操作者施力在螺纹套上，而不是直接拉拽线缆，焊点与压接点不承受拉力。对线径细、焊点小的微型连接器，这一点直接决定了现场故障率。

预铸成型与现场组装

预铸成型式的电缆与插头一体注塑，焊点被注塑料完全包覆，防水与抗拉性能由工厂工艺保证。现场组装式则由用户自行接线，外壳与密封件可重复拆装，适合线长需现场确定或设备改造时保留原线缆的场合。

密封结构

密封由插合面密封件与面板安装密封两处构成。插合面密封随螺纹旋紧而压缩，封闭插头与插座之间的缝隙；面板密封阻止液体沿安装孔进入设备内部。预铸型还在电缆与壳体结合处形成第三道封边，减少水汽从线缆护套渗入。

关键参数与规格

下表为本系列的通用规格，具体针位定义、电缆长度与外壳材质按订货型号确定。选型时应把设备的工作电压、回路电流与安装空间一并核对。

电气参数解读

1A至2A的额定电流决定了M6主要用于信号与低功耗执行元件，而不是电机、加热器等大电流负载。24V至48V的额定电压覆盖了绝大多数工业传感器与控制器接口。选型时应确认浪涌电流与短路保护能力，避免瞬时过流超过接触件承受范围。

温度与防护说明

-25℃至85℃的工作温度范围，能够覆盖寒冷仓储、户外设备与靠近热源的安装位置。超出该范围时应与厂家沟通材料方案。IP67表示可防尘并在短时浸水条件下不进水，若设备需要长期浸水或高压冲洗，应选用密封加强结构并确认实际防护等级。

材料与制造工艺

外壳材料选择

外壳可选用工程塑料或金属。工程塑料重量轻、绝缘性好、成本较低，适合对外观与轻量化有要求的仪器设备；金属外壳强度高、耐磕碰，并可实现屏蔽与等电位连接，适合机床、工业现场与强干扰环境。

紫铜接触件与镀金层

接触件选用紫铜，先加工成针孔形状，再经清洁、活化与镀金。镀层将铜基体与外界介质隔离，降低氧化风险。金层均匀性影响接触电阻的一致性，也影响插拔时的摩擦特性，镀覆过程需控制厚度与附着力。

一体注塑工艺

预铸型产品在针脚焊接后进入注塑工序，注塑料包覆焊点、线缆与壳体接口，形成整体的防水与抗拉结构。注塑压力与温度需要匹配线缆护套材料，避免熔体损伤绝缘层或使针脚偏移。成型后还要检查外观有无缩痕、气孔与飞边。

装配与出厂检测

组装型产品在装配时检查针位、锁紧套旋合与密封件位置。成品出厂前进行导通、绝缘与外观检查，防水结构抽样做密封验证。对带屏蔽型号，还要确认壳体与屏蔽层导通，避免出现屏蔽虚接。

防护与可靠性

IP67密封能力

IP67的7代表防短时浸水，6代表完全防尘。M6依靠插合面密封、面板密封与注塑封边实现这一等级。安装时密封件不能扭曲，面板孔口应平整无毛刺，螺纹旋紧到位，否则再好的密封结构也会留下渗水通道。

设备清洗、雨水冲刷与短时积水是IP67的主要应对场景。若插头长期处于积水位置，建议改变安装姿态，让插合面朝下或侧向，避免水在插合面停留。

耐油与耐化学介质

产品耐油污、冷却液、润滑剂和乳剂，对酸、碱与化学清洗剂也具备耐受能力。机床切削液、装配线清洗剂、液压油泄漏是工业现场最常见的介质，外壳与密封材料在这些介质中应保持形状与弹性，不出现溶胀与开裂。

抗振动与防松

螺纹锁紧结构在振动环境下保持插合状态。与卡扣连接相比，细牙螺纹的旋合面在振动中不会因弹性件疲劳而松开。安装在运动部件上的传感器，应把线缆固定好，让振动由线缆固定点承担，而不是传递到插头根部。

屏蔽与抗干扰

带屏蔽结构的M6插头具有较好的防电磁干扰性能。屏蔽壳体包围接触腔，尾部与电缆屏蔽层连接，形成连续屏蔽通路。用于编码器、模拟传感器或通信信号时，屏蔽层应按图纸接地，悬空屏蔽不仅无效，还可能成为干扰耦合路径。

安装与接线指导

面板开孔与固定

按图纸在面板上开出M6螺纹孔，孔口去毛刺并清除切屑。安装插座时先放密封垫，再旋入固定，保证密封垫受力均匀。面板壁厚应与螺纹长度匹配，过薄会导致插头晃动，过厚则螺纹旋合不足、密封不严。

焊接与压接

焊接前先套好热缩管，焊点饱满、无连锡，焊后用热缩管包覆，避免线缆拉扯直接作用在焊点。压接时按线径选配端子，压接后做拉拔检查。微型连接器针位间距小，接线后应逐芯导通确认，防止电源与信号接错。

直头与弯头布线

直头插头沿轴线出线，适合前方无遮挡、线缆可直线延伸的位置。弯头插头出线方向与轴线成九十度，适合贴面板安装、空间狭窄或线缆需要立即转向的位置。选择时先确认线缆走向与最小弯曲半径，避免线缆长期处于硬弯状态。

型号与规格选型

2芯、3芯与4芯

2芯适合一路电源加一路信号，或简单的通断控制；3芯常用于供电、信号与屏蔽/接地，或双信号加公共端；4芯可同时传输两路信号与电源，适合需要方向、位置或双输出的传感器。芯数越多，插头内部针位越密，接线时越要核对针位定义。

预铸型与组装型的选择

预铸型适合批量设备、标准线长与现场快速更换，出厂即完成防水与导通测试；组装型适合线长不确定、需要现场裁剪或设备改造项目。两种结构都能满足IP67防护，但组装型的密封效果更依赖现场接线与装配质量。

典型应用场景

微型传感器与光电开关

微型接近开关、光电传感器、小型限位开关的尾部空间通常只有十几毫米，M6插头可以直接装在传感器出线口，省去转接盒。光电开关的发射、接收与电源回路可用3芯或4芯配置，直头适合轴向出线，弯头适合贴住夹具侧壁安装。

医疗设备与精密测试

医疗探头、便携式监护附件与精密测试设备对体积、重量与连接可靠性都有较高要求。M6的小尺寸与镀金接触件适合低电平信号传输，预铸型的一体注塑结构便于清洁与消毒，减少接头缝隙藏污。用于频繁插拔的探头，螺纹锁紧比推拉式连接更不易松脱。

常见问题与排查

问：插头装上后传感器无输出？答：先核对针位定义与供电极性，再逐芯测量导通。微型连接器针位密集，错位或反接是常见原因。若针位正确，检查焊点是否虚焊、线缆是否在注塑口处断芯。

问：IP67结构为什么仍然进水？答：多数进水来自安装环节：面板孔有毛刺、密封垫偏心、螺纹未旋紧或线缆护套被割伤。拆下检查密封件与孔口，重新装配并按手感旋紧，不要用加长杆过度加力。

问：弯头插头线缆根部容易断？答：弯头把受力点移到弯曲过渡段，若线缆没有固定，振动仍会集中到根部。应在靠近插头的位置设置固定点或走线槽，让线缆弯曲半径大于护套外径的合理倍数，避免反复折返。

问：2A额定电流能否带动小型电磁阀？答：需核对电磁阀的吸合电流与浪涌电流。若浪涌超过额定值，即使稳态电流只有1A左右，也可能造成接触件发热。建议由电磁阀厂家提供启动电流曲线，必要时改用更高额定电流的连接器。

问：屏蔽型与非屏蔽型能否混用？答：可以混用，但同一信号回路的屏蔽状态应一致。若插头带屏蔽而插座不带，屏蔽通路在插合面中断，抗干扰效果会下降。强干扰场合应整套选用屏蔽结构。

包装、储运与定制服务

产品按型号、芯数与线长分装，针脚端有护套保护，避免运输磕碰造成变形。仓储应保持干燥通风，未使用产品不要提前拆封；已拆封的插头与插座应套防尘帽，防止粉尘与切屑进入接触腔。

科迎法可按设备接口尺寸、芯数、针位定义、线缆规格与使用介质提供定制。公司坚持定制化发展方向，接受特种订制服务，并通过ISO9000质量体系认证，型谱产品取得欧盟CE认证，选材符合ROHS环保要求。订货时提供设备图纸与工况说明，便于确认密封材料与线缆配置。
