矿用电液控3针3孔插座,M20螺纹连接器

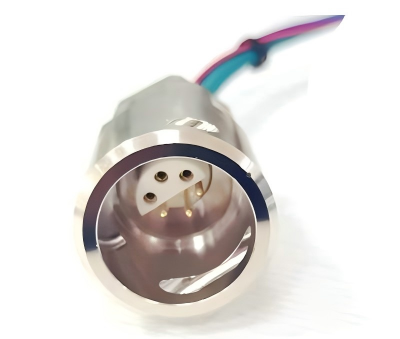

电液控3针3孔插座是上海科迎法电气为煤矿井下电液控制系统开发的面板安装型矿用连接器，用于设备接口、模块接口和传感器接口。产品采用3针3孔混合芯位，一端为M20×1.5或M21×2螺纹面板安装结构，另一端为20AWG预制电缆，可直接替换设备上原有的常规喇叭口。防爆等级Exibl本安型，防护等级IP67，最大工作电压36.0VDC，最大工作电流3.0A。安标型号LCYVB-6，安标号MIA200363。

产品定位与结构特点

这是一款不带网络功能的通用型矿用插座，承担的是设备对外连接中最基础的一段：信号回传、小功率供电和电磁阀驱动。结构上把矿用螺纹接口与六芯接触件组合在一起，让设备在保留原有面板布局的前提下获得可反复插拔的防爆接口。

从系统角度看，插座是设备对外的“门口”：外部电缆从矿用插头进入，内部线束接到端子排或电路板。这个位置一旦进水或接触不良，整台设备就失去通信与供电，因此密封、锁紧和接触件质量三项比外观更重要。

M20螺纹面板安装

常规安装螺纹为M20×1.5，另有M21×2可选，其他特殊螺纹可按实际情况定制。螺纹规格与矿用设备上常见的喇叭口一致，替换时不需要重新加工面板，拆下旧件、装入插座、拧紧锁紧螺母即可。面板锁紧螺母保证插座在振动工况下不松动、不偏斜。

3针3孔混合芯位

同一个插座上既有3个插孔又有3个插针，共6个接触件，按圆周均布。插孔端接电源回路，插针端接信号回路，针孔互补的结构让对接方向唯一，反方向插不进去。对插时插针先起导向作用，操作人员不必反复试探，插合到位后锁紧螺纹即可。

结构组成与工作原理

插座由壳体、接触件、密封组件、锁紧机构和预制电缆组成。外部电缆插入后，依靠针孔对插完成导通，依靠螺纹锁紧保持连接，依靠三重密封阻断水汽与煤尘。插合过程中插针先进入插孔建立导向，继续旋转锁紧螺母时O型圈被逐渐压缩，密封与锁紧在同一动作中完成，避免出现“插上了但没密封”的中间状态。

铜合金壳体

壳体采用优质铜合金精密加工，表面经特殊处理，耐腐蚀、耐磨损。壳体内腔设有密封槽与定位结构，保证插合后密封可靠、定位准确；外圆加工安装螺纹，配合锁紧螺母把插座固定在设备面板上。

接触件组件

接触件由铜合金棒材精密加工，表面镀金，导电性能好、接触电阻低、耐腐蚀。插针弹性与接触正压力经过控制，长期插合后不会因弹性衰减而出现接触不良；六个接触件按圆周均布，受力均匀，插拔时不别劲。

三重密封结构

插合界面密封由O型圈承担，尾部电缆密封由硫化成型承担，面板安装密封由垫圈与锁紧螺母压紧承担。三处同时到位，整只插座达到IP67，完全防尘并可防短时浸水，在井下积水、淋水、煤尘环境中长期使用不进水、不短路。

螺纹锁紧机构

对接采用螺纹锁紧，配合定位键槽，连接到位后不会因支架移动和振动而松脱。锁紧手感清晰，到位后有明确反馈，便于井下人员确认状态；拔出时必须先松开锁紧机构，不允许直接拉电缆。

技术参数与规格表

下表为量产标准参数。安装螺纹、电缆长度与芯位定义是三个最常需要确认的定制项，其余参数按标准执行。

主要技术参数

参数解读：36.0VDC与3.0A为额定上限，电源回路与信号回路共用这一组接触件，实际负载应按最严的一路计算；20AWG线径与3A电流相匹配，兼顾载流能力与柔韧性；直流电阻、分布电容与分布电感三项指标用于评估本安回路的储能水平，数值越小越安全。选型时若设备端已有明确的回路参数要求，应把这三项与设备端一并核算，不能只看电压电流两项。

芯位定义与接线说明

芯位与线色是设备内部接线和故障排查的依据，接线前必须与设备端定义逐一核对。

插孔端线色定义

1号芯为红色线、插孔；2号芯为蓝色线、插孔；3号芯为白色线、插孔。三个插孔为孔型接触件，通常承担电源与地回路。

插针端线色定义

4号芯为黑色线、插针；5号芯为灰色线、插针；6号芯为绿色线、插针。三个插针为针型接触件，承担信号回路，与插孔端互补对接。

接线注意事项：接线前核对芯位定义，避免接反烧坏设备；剥线长度要控制，防止线芯外露过长造成短路；焊接或压接后做好绝缘处理，确保各芯之间绝缘可靠；电缆尾部做好应力释放，避免拉扯导致接触不良；接线完成后进行导通测试与绝缘测试，确认无误再通电。

材料与制造工艺

插座长期固定在设备面板上，插拔频繁、油水并存，材料与工序决定了它的实际使用寿命。

铜合金壳体与镀金接触件

壳体为铜合金精密加工，耐冲击、抗腐蚀，螺纹部分经过加工保证与面板的配合精度；接触件同样以铜合金为基体，表面镀金，金层不易氧化，在潮湿含油环境中保持低而稳定的接触电阻，反复插拔后仍能可靠导通。

20AWG电缆与硫化预制

电缆为20AWG多股绞合铜导体，绝缘层耐高温阻燃，外护套为矿用专用阻燃耐油材料。电缆与插座通过硫化成型一体连接，机械强度高、密封性能好，从结构上解决尾部进水与电缆脱落。标准预制长度0.2米和0.5米，其他长度可定制。

防护与可靠性

井下环境对插座的要求集中在三件事：不进水、不燃烧、不松脱。

IP67防护等级

整只插座达到IP67，完全防尘并可防短时浸水。密封由插合界面、尾部电缆和面板安装三处共同保证；阻燃密封材料在高温和油污环境下仍保持弹性，长期使用不硬化、不失封。

阻燃与耐油

密封件采用特种耐油阻燃橡胶，适应液压油、乳化液浸泡，离火即熄，符合煤矿安全阻燃要求；电缆护套同样为阻燃耐油配方，不会成为火焰蔓延通道。支架附近油污集中，这一项直接决定密封寿命。

抗振动与电气性能

螺纹锁紧加定位键槽抵抗振动松脱，铜合金壳体抵抗磕碰变形，镀金接触件抵抗氧化引起的接触电阻上升。产品经过高低温循环、潮湿、振动、冲击等可靠性试验，长期使用性能稳定。

维护保养方面，应定期检查插座连接状态，发现松动及时紧固；定期用无水乙醇清洁接触件表面，防止氧化影响接触；定期检查密封件，发现老化、变形、开裂及时更换；定期检测绝缘电阻与接触电阻；建立使用台账，记录安装位置、使用时间与维护情况。长期不用的备用接口应加盖保护帽。维护记录做得清楚，故障时才能快速判断是插座、插头还是电缆的问题。

面板安装与喇叭口替换

替换喇叭口是本产品最常见的用法，操作不复杂，但开孔、拧紧和内部接线三个环节仍需按规范执行。

开孔与螺纹确认

先确认原喇叭口的螺纹规格是M20×1.5还是M21×2，两者开孔尺寸不同，不能凭外观判断。开孔后去毛刺、保持孔口平整，避免密封垫圈被划伤而失去密封作用。

安装步骤

把插座从面板外侧插入安装孔，内侧装密封垫圈与锁紧螺母，用扳手均匀拧紧，确认无松动、无偏斜；预制电缆按接线图接到设备内部端子；检查接线正确牢固后盖上设备盖板。拧紧时避免单侧用力过大，防止壳体偏斜导致密封面受力不均。

安装前检查

检查壳体有无变形、裂纹，螺纹有无损伤；接触件是否清洁，有无氧化、变形或异物堵塞；电缆护套有无破损、划伤；核对型号、规格、长度是否符合订货要求；确认安标证书等资质文件齐全有效。带病安装通常在通电后才暴露，排查成本更高。

选型指南

选型围绕螺纹、长度和电气参数三项展开，确认清楚即可下单。

螺纹与电缆长度

常规螺纹为M20×1.5，M21×2可选，其他规格可定制。预制电缆标准长度0.2米和0.5米，按设备内部布线空间选择；需要0.3米、1米、2米等长度可在订货时注明，定制产品同样按安标要求生产与检验。

电压电流与环境校核

按实际工作电压与电流校核额定参数，本产品额定36VDC、3A，适用于信号与小功率电源连接，不得超限使用。环境方面，常规产品适用于煤矿井下一般环境；如有强腐蚀、极端高低温或强拉力等特殊要求，应在订货时说明，以便选用相应材料与结构的版本。

典型应用场景

产品适用于煤矿井下有甲烷及煤尘爆炸危险的场所，主要服务于液压支架电液控制系统。

工作面设备密度高、检修窗口短，插座的插拔便利性直接影响停机时间。螺纹锁紧加针孔导向的结构，让操作人员在矿灯照明下也能快速对位，不需要反复试插；统一的芯位与线色，则让不同批次的备件可以直接互换。

设备与模块接口

作为电液控制设备的对外接口，实现设备与外部电缆的快速连接与断开，便于安装、调试和维护；电源模块、通信模块、输入输出模块之间的信号连接也使用同一规格，减少备件种类。

传感器信号接入

压力、行程、温度、倾角等传感器接入支架控制器或采集模块，3针3孔规格可满足大多数传感器的供电与信号传输需求，面板安装形式便于在设备壳体上集中布置。

电磁阀驱动连接

小功率电磁阀的驱动连接线可使用该插座，3.0A额定电流可满足单线圈或小功率双线圈电磁阀的驱动需求，本安型防爆保证在瓦斯环境下安全使用。系统扩容或预留备用接口时，也可按同一规格增加插座，减少后期改造工作量。

在系统扩展与备件替换中，该插座的螺纹与芯位与主流电液控制系统一致，可直接替换原有接口，不必改动设备内部结构；统一规格后，现场只需备一种插座和一种预制长度，库存与维护都更简单。

常见问题与包装定制

常见问题解答

Q1：和普通M12连接器有什么区别？它是矿用专用本安型连接器，防爆等级Exibl、防护等级IP67，采用M20/M21螺纹面板安装，可直接替换喇叭口，材料须满足煤矿阻燃耐油要求。

Q2：能直接替换喇叭口吗？可以。螺纹规格匹配，拆下旧件、装上插座、拧紧锁紧螺母即可，无需改造面板，替换后连接更可靠、插拔更方便。

Q3：为什么是3针3孔而不是6针或6孔？针孔混合可防止误插，方向反了插不进去；电源与信号分开布局减少干扰；对插时有导向作用，插合更顺畅。

Q4：电缆长度能定制吗？标准为0.2米和0.5米，0.3米、1米、2米等均可按需定制，订货时注明即可，定制产品同样具备完整的质量保证与安标资质。

Q5：Exibl是什么意思？Ex表示防爆，i表示本安型，b表示保护等级，I表示适用于I类爆炸性环境即煤矿井下甲烷、煤尘环境，因此可在井下直接使用。

Q6：插座和插头怎么配？插座是面板上的母座，配套的3针3孔矿用插头是带电缆的成品线，两者针孔互补，按同一规格采购即可成套使用。

包装储运与定制服务

产品按1PCS适宜整件包装，外观要求无明显受伤、无受潮变色。运输中防止挤压、受潮与尖锐物碰撞，存放环境应干燥、清洁、无腐蚀性气体。除标准规格外，安装螺纹、电缆长度、芯位定义、出线方式均可定制，可按用户图样快速开发；作为易损易耗件，建议按使用量适当储备备品，保证井下维护及时。
