N-TNC型转接器

一、产品定位：N-TNC转接器解决的是什么问题

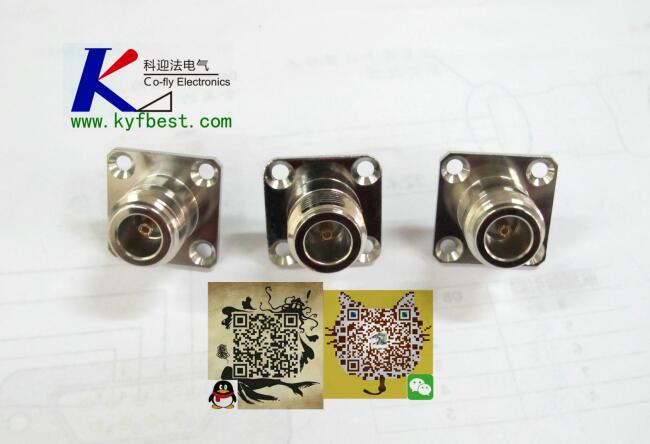

N-TNC型转接器是一只两端接口不同、中间同轴贯通的射频转接件：一端为N型螺纹界面，另一端为TNC型螺纹界面，用于把N型接口的馈线、设备或测试端口，接到TNC型接口的负载、天线或仪表上。它不放大信号、不改变频率，只做机械与电气的过渡，因此价值全在"接得上、接得稳、指标不劣化"这三点。

工程现场经常遇到两端接口不统一的情况：宏基站射频输出口、馈线组件多采用N型或DIN型，而部分测试仪表、室内分布器件、无线设备则使用TNC或BNC。若为此更换整段馈线，成本和停机时间都不可接受；加一只转接器，等于用最短的路径把两种界面连接起来。

N型与TNC型的适用频率范围均可覆盖至11GHz，两者在室内分布系统、基站配套与测试测量中大量并存，因此N-TNC转接器属于典型的"小器件、高频次"配套件，通常按接口公母、直型或弯型、安装方式细分规格。

二、射频转接的基本原理

射频转接器本质上是一段很短的传输线。信号从一端进入、从另一端输出，中间要经过两次界面转换与若干段内导体。任何一处尺寸突变、介质不连续或接触不良，都会在对应频段产生反射，表现为驻波升高、损耗增大。

50Ω同轴结构与阻抗连续

N型与TNC型同属50Ω同轴体系，转接器的内导体直径、外导体内径与绝缘介质介电常数必须按50Ω设计，才能在两端接口之间保持阻抗连续。若内导体偏细或介质孔隙过大，局部特性阻抗偏离50Ω，信号在此处产生反射，频率越高影响越明显。

驻波比与插入损耗

衡量转接器性能的两个核心指标是电压驻波比与插入损耗。驻波比反映反射大小，插入损耗反映能量通过时的衰减。一只合格的转接器应做到接上前后系统驻波变化不明显、损耗增量在测试误差可辨范围内；具体数值随频率、接口形式与批次变化，以出厂测试记录为准，不宜用单一数字概括全频段。

频率上限与可用带宽

N型与TNC型的标称频率范围均为0至11GHz，转接器在此基础上还要受结构形式影响：直型结构路径短、突变少，高频表现通常优于弯型；弯型内部需要转折，电长度增加，在高频段更容易出现指标下降。因此选型时应以实际工作频段为准，而不是只看接口能否拧上。

三、结构组成

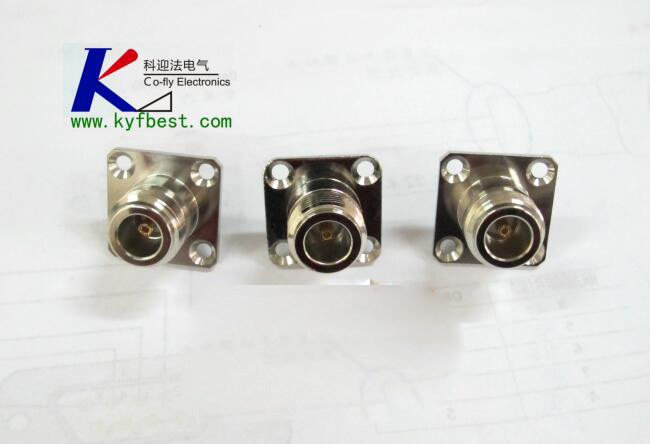

转接器由N型外壳、TNC型外壳、内导体、绝缘介质与连接套组成。两端外壳通过对焊或螺纹拼装结合，内导体在介质支撑下居中，两端分别形成N型的插针或插孔、TNC型的插针或插孔，中间由同一根导体贯通。

N型螺纹界面

N型接口采用螺纹连接，适用于中小功率的同轴电缆连接，机械强度好、接触稳定，是基站与馈线系统中最常见的界面之一。其外导体为刚性螺纹结构，插合后靠螺纹压紧实现电气接触，抗振与抗拉能力优于卡口式。

TNC型螺纹界面

TNC是BNC的变形，把BNC的卡口连接改为螺纹连接，用于无线电设备与测试仪表中连接同轴电缆，适用频率范围可到11GHz。螺纹结构消除了卡口式在振动下松脱的隐患，同时保留了小体积与快速插拔的便利，适合面板端口与便携设备。

内导体与绝缘介质

内导体多采用黄铜镀金，保证导电率与抗氧化；绝缘介质常用聚四氟乙烯（PTFE），介电常数稳定、损耗小、耐温性好，在高频下不易因吸湿导致参数漂移。介质的外形与压缩量决定内导体的同心度，装配时若介质被挤偏，驻波会明显变差。

壳体与镀层

外壳一般为黄铜或锌合金，表面镀镍或镀三元合金，兼顾耐蚀与耐磨。镀层厚度与致密性影响插拔寿命与接触电阻：镀层太薄，多次插拔后露出基体，接触面氧化；镀层过厚，螺纹配合变紧，插合手感变差。三同轴或防水型号还会在界面增加密封件。

四、关键参数与规格

下表为本类转接器的常规参数框架，具体数值随接口公母组合、直型或弯型、壳体材料变化。采购时应把"接口1/接口2、公母、直弯、频率范围"四项写清，避免仅凭" N转TNC"四个字下单而拿错性别。

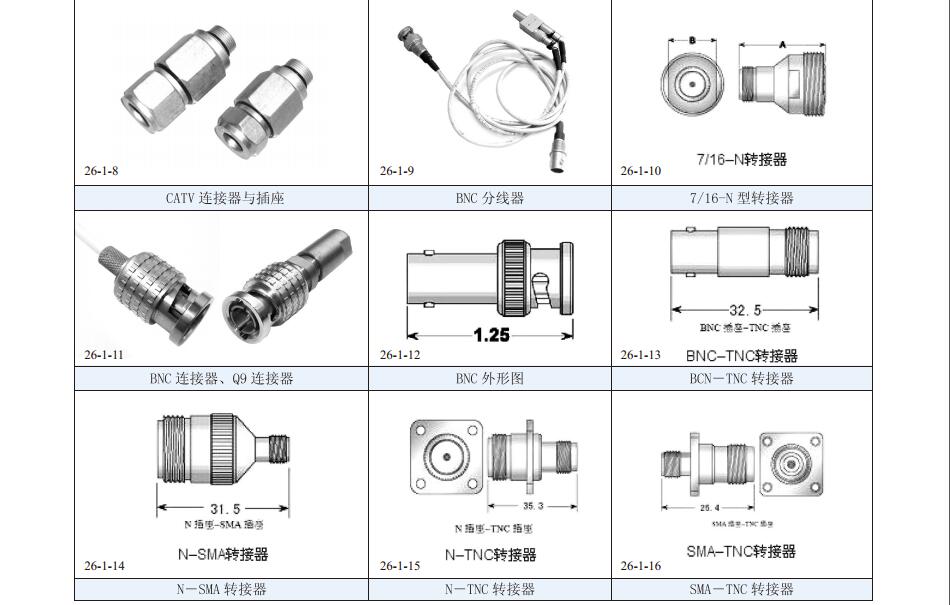

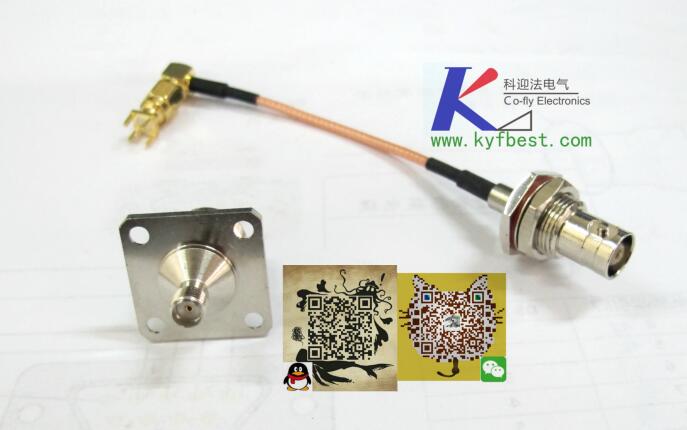

五、与DIN、N、BNC、TNC、SMA家族的对应关系

射频连接器按界面结构分成若干家族，频率、功率与连接方式各不相同。理解这张"家族图"，才能判断什么场合该用转接器、什么场合应当直接换线。

N型连接器

N型适用频率范围0~11GHz，用于中小功率、具有螺纹连接机构的同轴电缆连接，是室内分布系统中应用最为广泛的一种连接器，具备良好的力学性能，可以配合大部分馈线使用。宏基站射频输出口、馈线跳线、功分器端口大量采用N型。

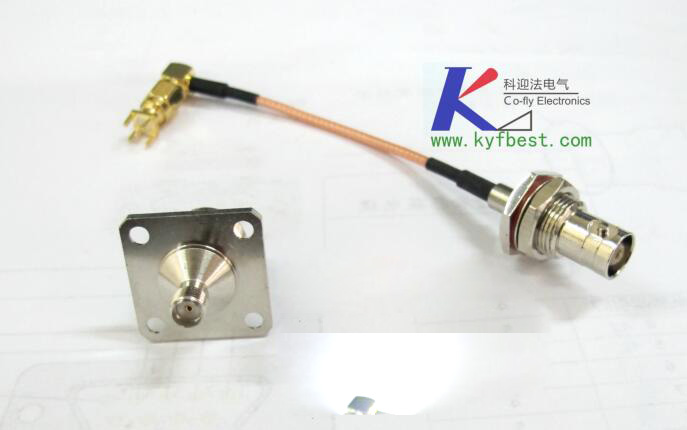

TNC与BNC

BNC适用0~4GHz，是低功率、卡口连接的同轴连接器，可快速连接与分离，连接可靠、抗振性好，适合频繁插拔的场合，广泛用于无线电设备与测试仪表。TNC是BNC的螺纹变型，把卡口改为螺纹，适用频率延伸到11GHz，抗振与防松更好，适合有持续振动的设备端口。

DIN与SMA

DIN型适用0~11GHz，一般用于宏基站射频输出口，结构比N型更大，功率容量更高；SMA适用0~18GHz，是超小型连接器，适合半硬或柔软射频同轴电缆，尺寸小、性能优越、可靠性高、使用寿命长，但超小结构在工程中容易被损坏，多用于高性能微波场合与设备内部连接。

反型连接器

通常一对连接器中，公头采用内螺纹、母头采用外螺纹；有些产品正好相反，公头外螺纹、母头内螺纹，统称反型连接器。某些WLAN的AP设备外接天线接口就采用反型SMA，选配转接器时须先确认这一点。

六、材料与制造工艺

黄铜壳体与镀镍

黄铜切削性能好，能保证螺纹牙型与界面尺寸的精度；镀镍层硬度较高，插拔时不易划伤，同时隔绝铜基体与空气。车削件相比压铸件尺寸更稳定，适合对同心度要求高的转接器；批量大的简单结构也可用锌合金压铸以降低成本。

内导体镀金

内导体承担全部信号电流，表面镀金可降低接触电阻并抑制氧化。镀金前需镀镍打底，阻挡铜扩散；金层厚度按插拔频次分档，测试仪表端口反复插拔的场合应选较厚镀层。内导体与介质的同轴度靠工装保证，装配后需检查是否偏心。

PTFE绝缘介质

聚四氟乙烯介电常数低且稳定，损耗角小，是射频连接器的常用介质。它的缺点是质地软，装配时容易被内导体挤偏或切伤；受潮后虽吸水率低，但表面污染仍会改变等效介电常数。因此介质加工与装配环境的洁净度，直接决定高频段的驻波表现。

装配与出厂检测

装配包括外壳拼装、介质装入、内导体定位与端面修整。检测通常覆盖外观与镀层、界面尺寸、内导体同心度、接触电阻、绝缘电阻、耐压，以及抽样做驻波与插入损耗测试。界面尺寸超差会导致插合不到位，是"拧上了但指标差"的常见原因。

七、安装与使用

螺纹对接手法

对接前确认两端公母与反型定义一致，先徒手旋入螺纹，确认顺畅后再用扳手轻力紧固。若一开始就用扳手强拧，螺纹容易被咬死；拧紧力矩过大还会使介质受压、内导体偏移，指标反而变差。拆装时应握住壳体而非电缆，避免扭矩传到线缆。

电缆侧装配

若转接器一端需要现场配电缆，应按对应界面做剥线、压接或焊接。同轴电缆的屏蔽层必须与连接器外壳可靠连接，内导体不得偏出焊杯或压接孔；装配完成后用万用表确认内外导体无短路，再上机测试。

防松与防护

室内使用的转接器一般不要求防水，但在户外抱杆、楼顶天线附近使用时，螺纹界面应加防水胶带或热缩套管，避免雨水沿螺纹渗入。持续振动的场合可在螺纹处加防松胶，但要注意胶体不得进入介质与内导体区域，否则会改变阻抗。

八、选型要点

公母组合与端口性别

先看两端设备端口是针还是孔，再决定转接器每端的性别。N型与TNC型都存在公头（内导体为针）与母头（内导体为孔），且螺纹内外与性别相关；同一" N转TNC"可能对应四种组合，拿错一种就装不上。

直型与弯型的取舍

直型路径最短、指标最好，适合机柜内部与测试台；弯型用于设备贴壁、空间受限或需要改变走线方向的场合。弯型的电长度略长，高频段指标通常不如直型，若工作频率接近11GHz，应优先考虑直型并预留足够空间。

频率与功率的匹配

转接器本身不承担大功率传输，但会引入损耗与反射。小功率信号链路对损耗敏感，应选镀层与同心度较好的型号；基站射频口附近功率较高，除关注驻波外，还要确认转接器的功率容量与散热条件。

九、典型应用场景

室内分布系统是最常见的场合。馈线、功分器、耦合器多为N型接口，而部分吸顶天线、无源器件或测试端口使用TNC，N-TNC转接器可以在不更换主干馈线的前提下完成接口适配，施工量小、故障点少。

基站配套与天馈系统调试也常用到。驻波测试仪、功率计的端口形式各异，现场排查天馈故障时需要把仪表接到N型或DIN型馈线口上，转接器相当于一套"接口适配器"，让仪表与不同接口的器件互通。

无线电设备、测试仪表与WLAN设备则看重TNC的螺纹防松与小体积。便携设备经常插拔、移动测试台线缆频繁弯折，卡口式容易松脱，螺纹式更稳；若设备端口为反型SMA，还需再确认一次性别，避免多级转接带来额外损耗。

十、常见问题与交付说明

问：转接后驻波明显变差，是转接器质量问题吗？答：先排除装配因素。螺纹未拧到位、内导体未顶紧、介质被挤压偏心，都会让驻波升高；可换一只同规格转接器对比，若指标恢复则原器件可能已受损。界面尺寸超差也属常见原因。

问：转接器能用到多高频率？答：N型与TNC型标称覆盖0至11GHz，但实际可用上限取决于结构形式与实测指标。直型通常优于弯型，接近上限时应查看具体型号的频率曲线，不要仅凭接口标准推断。

问：为什么螺纹能拧上却插不进去？答：多半是公母或反型定义不匹配。内导体针与孔的配合位置由界面标准决定，螺纹相同不代表电气界面相同。下单前应确认两端是针还是孔、螺纹在内还是在外。

问：能否串接两只转接器使用？答：可以但不建议。每增加一只转接器就多两次界面转换，损耗与失配会累积，高频段尤其明显。应尽量用一只转接器完成两种界面的过渡；若必须多级转接，应选用指标较好的直型件并实测验证。

产品按防静电袋独立包装，避免螺纹与内导体在运输中相互磕碰；长期存放应保持干燥，防止镀层氧化与介质吸湿。可按客户要求提供不同公母组合、直型或弯型、壳体镀层与频率筛选，批量订单按项目节点交付。
