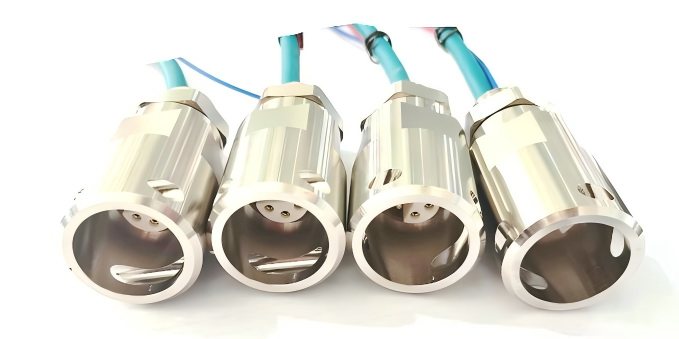

矿用以太网电液控3针3孔插座

电液控3针3孔插座（以太网+电源）是科迎法电气专为煤矿井下电液控制系统研发的矿用以太网连接器产品，主要适用于电液控制系统中设备接口、模块接口、传感器接口等，起着连接性作用。该矿用插座产品符合百兆与电源共用的设计，将以太网数据传输和电源供电集成在同一个连接器中，大幅节省接口数量和布线空间。科迎法该插座产品生产工艺符合安标技术标准要求，常规安装螺纹为M20×1.5、M21×2等，其他特殊螺纹接口可根据实际情况定制。同时该产品又能完美替换常规的喇叭口，实现便利的插拔。本矿用连接器具有阻燃特性，密封性好，可在环境条件最恶劣的区域可靠工作。安标号：MIA200363。

电液控3针3孔矿用以太网插座采用3针3孔混合芯位设计，其中3芯用于百兆以太网信号传输（8芯双绞屏蔽网线），另外3芯用于电源供电（2芯0.5mm²电子线）。产品一端为M20/M21面板安装矿用插座，另一端分出RJ45网络接口和电源接线，实现矿用防爆接口与标准以太网接口的转换。防爆等级Exibl本安型，防护等级IP67，最大工作电压36.0VDC，最大工作电流3.0A，以太网支持100Mbps传输速率，完全满足煤矿井下电液控制系统的网络化通信需求。产品安标型号LCYVB-6，符合RoHS环保CE指令，上海科迎法电气科技有限公司通过了ISO9001质量体系认证。





1. 百兆以太网+电源共用，一插双用



电液控3针3孔矿用插座创新地将百兆以太网数据传输和电源供电集成在同一个连接器中，实现一插双用。3针3孔共6个接触件，3芯承载以太网信号（通过内部转接为8芯双绞屏蔽网线，另一端为标准RJ45接口），另外3芯承载电源供电。这种设计大幅减少了设备面板的接口数量，节省布线空间，同时减少安装和维护工作量，特别适合接口空间有限的矿用设备。



2. Exibl本安型防爆，煤矿井下安全联网



矿用以太网连接器防爆等级为Exibl本安型，符合GB3836.4本安型防爆标准，适用于煤矿井下I类爆炸性气体环境（甲烷、煤尘）。以太网信号和电源回路均经过本安设计，限制能量在安全范围内，即使发生短路或故障也不会产生足以引燃瓦斯的电火花。产品持有MA安标证书（安标号MIA200363），安标型号LCYVB-6，可在煤矿井下安全使用，为综采工作面的网络化、智能化建设提供安全可靠的通信连接保障。



3. IP67防护等级，恶劣环境可靠工作



矿用插座防护等级达到IP67，完全防尘且可防短时浸水。连接器采用多级密封结构，包括插合界面密封、尾部电缆密封和面板安装密封，确保在井下潮湿、积水、煤尘、油污等恶劣环境中长期使用不进水、不短路。以太网信号对连接可靠性要求高，IP67的高防护等级保证了在恶劣工况下网络通信稳定不中断。



4. 3针3孔混合结构，防误插连接可靠



矿用连接器采用3针3孔混合芯位布局，插针与插孔在同一连接器上集成。这种设计具有天然的防误插功能——方向反了插不进去，避免了因接反而导致的设备损坏。同时针孔混合结构对接时有导向作用，插合更顺畅、接触更可靠。芯位定义清晰：1红、2蓝、3白为插孔（电源端），4、5、6为插针（以太网端），接线标识明确，不易接错。接触件采用优质铜合金镀金处理，导电性能好、接触电阻低、耐腐蚀、插拔寿命长。



5. M20/M21螺纹安装，直接替换喇叭口



矿用插座常规提供M20×1.5和M21×2两种安装螺纹规格，可直接替换设备上原有的常规喇叭口接口，无需额外改造即可完成升级替换，安装简便快捷。面板锁紧螺母设计确保安装牢固，在支架振动和设备移动工况下不松动。对于特殊螺纹需求，科迎法支持定制生产，满足不同设备接口要求。



6. 内置RJ45转接，标准接口即插即用



矿用以太网插座内部集成以太网转接电路，矿用插座端的3芯以太网信号通过内部8芯双绞屏蔽网线转接为标准RJ45接口，用户设备端只需接入标准RJ45网线即可联网，无需额外转换设备。网线采用8芯双绞屏蔽结构，有效抵抗井下电磁干扰，保证百兆以太网数据传输稳定可靠。电源端采用2芯0.5mm²电子线，满足3A电流传输需求。



7. 阻燃耐油材料，长寿命高可靠



矿用连接器壳体采用高强度铜合金材料，耐冲击、抗腐蚀。密封件采用特种耐油阻燃橡胶，适应井下液压油、乳化液等油污浸泡环境，离火即熄，符合煤矿安全阻燃要求。电缆外护套为矿用专用阻燃耐油材料，耐磨、耐油、抗老化。产品经过严格的高低温循环、潮湿、振动、冲击等可靠性试验，以及以太网通信稳定性测试，确保长期使用性能稳定。



8. 预制电缆一体化，支持全参数定制



矿用插座采用预制电缆一体化硫化成型工艺，插座尾部与电缆无缝密封连接，从根本上解决了尾部进水和电缆脱落问题。预制电缆标准长度有0.4米和1米两种规格，其他长度可按需定制。除电缆长度外，安装螺纹规格、芯位定义、出线方式等均可全参数定制，科迎法可根据用户具体需求快速开发生产。





参数项目	技术指标
产品名称	电液控 3 针 3 孔插座（以太网 + 电源）
产品类型	矿用以太网连接器（本安型）
芯数规格	3 针 3 孔（3 芯以太网 + 3 芯电源）
以太网性能	百兆（100Mbps）
以太网接口	内部转接为 RJ45 标准接口
网线规格	8 芯双绞屏蔽网线
电源规格	2 芯 0.5mm² 电子线
防爆等级	Exibl（本安型）
防护等级	IP67（防尘防水）
最大工作电压	36.0VDC
最大工作电流	3.0A
连接器直流电阻	≤12.8Ω/km
连接器分布电容	≤0.06μF/km
连接器分布电感	≤0.8mH/km
安装螺纹	M20×1.5（常规）、M21×2（可选），支持定制
接触件材料	铜合金镀金
壳体材料	铜合金
密封材料	耐油阻燃橡胶
预制电缆长度	0.4 米、1 米（标准），其他长度可选
安标型号	LCYVB-6
安标号	MIA200363
环保认证	RoHS、CE
质量体系	ISO9001
产品包装	1PCS 适宜整件包装
产品外观	无明显受伤，无受潮变色
适用场景	电液控制系统设备网络接口、模块接口、智能传感器接口等
定制范围	安装螺纹、电缆长度、芯位定义均可定制





电液控3针3孔矿用以太网插座采用3针3孔混合芯位设计，芯位分布及线色定义如下：



插孔端（电源回路，孔型接触件）：

1号芯——红色线——插孔——电源+

2号芯——蓝色线——插孔——电源-

3号芯——白色线——插孔——电源地/屏蔽



插针端（以太网回路，针型接触件）：

4号芯——橙色线——插针——以太网信号+

5号芯——白绿色线——插针——以太网信号-

6号芯——绿色线——插针——以太网屏蔽/地



内部转接说明：

以太网端3芯通过内部电路转接为8芯双绞屏蔽网线，末端为标准RJ45接口，支持10/100Mbps自适应以太网通信。电源端3芯引出为2芯0.5mm²电子线，用于设备供电连接。



接线注意事项：

1. 接线前请确认芯位定义与设备端定义一致，避免电源接反烧坏设备；

2. 以太网RJ45端直接插入设备网口即可，无需额外接线；

3. 电源端剥线时注意控制剥线长度，避免线芯外露过长造成短路；

4. 电缆尾部应做好应力释放，避免拉扯导致接触不良或网线断裂；

5. 接线完成后应分别进行电源回路和以太网回路的测试，确认功能正常。





1. 插座壳体组件



插座壳体采用优质铜合金精密加工而成，表面经过特殊处理，耐腐蚀、耐磨损。壳体上设有安装螺纹和锁紧螺母，便于面板安装固定。壳体内腔设计有密封槽和定位结构，确保插合后密封可靠、定位准确。壳体前端设有防误插键槽，保证对接方向唯一。



2. 接触件组件



接触件是矿用连接器的核心部件，采用铜合金棒材精密加工，表面镀金处理，具有优良的导电性能和耐腐蚀性能。3针3孔共6个接触件按圆周均匀分布，插针弹性好、接触正压力大，保证长期使用接触可靠。以太网信号接触件经过特殊阻抗匹配设计，确保百兆信号传输质量。



3. 内部转接模块



矿用以太网插座内部集成以太网转接模块，将矿用插座端的3芯以太网信号转换为标准8芯双绞屏蔽线RJ45接口。转接模块采用屏蔽设计，有效减少信号干扰和损耗，保证通信质量。电源回路独立走线，与以太网信号之间有屏蔽隔离，避免电源对网络信号的干扰。



4. 多重密封结构



矿用插座采用多重密封设计：插合界面密封保证公母对接后的密封性能，尾部电缆密封保证电缆与插座之间的密封性能，面板安装密封保证插座与设备面板之间的密封性能。三重密封确保整体防护等级达到IP67，即使在井下积水浸泡环境下也能可靠工作。



5. 锁紧机构



插座采用螺纹锁紧方式，配合定位键槽，确保连接到位后不会因振动而松脱。锁紧手感清晰，到位后有明确的反馈，便于井下操作人员确认连接状态。锁紧螺纹规格与安装螺纹一致，结构紧凑可靠。



6. 预制电缆组件



电缆分为两部分：一路为8芯双绞屏蔽网线（以太网），末端为标准RJ45接头；另一路为2芯0.5mm²电子线（电源），末端为开放式线芯。电缆与插座采用硫化成型工艺一体连接，机械强度高、密封性能好。电缆外护套为矿用专用阻燃耐油材料，适应井下恶劣环境。





电液控3针3孔矿用以太网插座适用于煤矿井下有甲烷及煤尘爆炸危险的场所，广泛应用于液压支架电液控制系统及其他矿用设备的网络通信连接，具体应用场景包括：



1. 支架控制器以太网接口



作为液压支架控制器的以太网通信接口，实现支架控制器与工作面综合自动化系统的网络连接，传输支架状态数据、控制指令、传感器数据等信息。百兆带宽满足大数据量实时传输需求，本安型防爆确保井下安全使用。



2. 电液控制模块联网



电液控制系统中各类功能模块（如输入输出模块、数据采集模块、通信网关等）的网络连接，实现模块间的数据交互和组网通信。以太网+电源共用设计减少了模块接口数量，简化了布线，提高了系统集成度。



3. 智能传感器网络接入



煤矿井下各类智能传感器（高清摄像仪、激光雷达、倾角传感器、应力传感器等）的网络接入和供电，通过一根连接器同时解决数据传输和设备供电问题，减少传感器布线数量，降低安装维护成本。



4. 工作面综合自动化系统



在综采工作面综合自动化系统中，矿用以太网连接器作为网络节点的标准接口，实现支架、采煤机、刮板输送机等设备的联网通信，为工作面智能化控制、远程监控、数据采集提供可靠的网络连接基础。



5. 设备升级改造中的网络扩展



在老旧设备的智能化升级改造中，矿用以太网插座可直接替换原有喇叭口或普通连接器，快速为设备增加网络通信功能，无需对设备结构进行大的改造，改造成本低、周期短。





1. 功能需求确认



首先确认应用场景是否需要同时传输以太网数据和电源。如果只需要以太网信号而不需要电源，可选择纯以太网型矿用连接器；如果只需要电源或普通信号，可选择普通3针3孔矿用插座。本产品为以太网+电源二合一型，适合需要同时联网和供电的设备。



2. 安装螺纹确认



根据设备面板的安装孔规格选择合适的安装螺纹，常规规格为M20×1.5和M21×2。如现有设备为其他规格螺纹，可联系科迎法定制特殊螺纹规格的矿用插座。



3. 电缆长度选择



根据设备内部布线空间和安装位置选择预制电缆长度，标准规格有0.4米和1米两种。如需其他长度（如0.5米、2米等），可在订货时注明，科迎法支持任意长度定制。注意网线不宜过长，以免影响以太网信号质量。



4. 芯位定义匹配



确认设备端的电源极性和以太网引脚定义是否与矿用插座匹配。电源正负极接反可能烧坏设备，以太网引脚不匹配会导致通信失败。如定义不同，科迎法可根据用户要求调整内部接线顺序，确保插上即用。



5. 网络速率确认



本产品支持百兆以太网（100Mbps），适用于大多数煤矿井下设备的网络通信需求。如果需要千兆以太网或其他特殊通信协议（如PROFINET、EtherNet/IP等），请在订货时说明，科迎法可提供相应规格的定制产品。





1. 安装前检查



（1）检查矿用以太网插座外观是否完好，壳体有无变形、裂纹，螺纹有无损伤；

（2）检查RJ45接头是否完好，针脚有无弯曲、氧化；

（3）检查电缆护套是否完好，有无破损、划伤，网线和电源线有无分叉处开裂；

（4）核对产品型号、规格、长度是否符合订货要求；

（5）确认安标证书等资质文件齐全有效。



2. 安装步骤



（1）将矿用插座从设备面板外侧插入安装孔；

（2）在面板内侧装上密封垫圈和锁紧螺母，用扳手均匀拧紧；

（3）确认插座安装牢固，无松动、无偏斜；

（4）将内部RJ45接头插入设备网口，听到"咔哒"声确认插好；

（5）将电源电缆按接线图对应连接到设备电源端子，注意正负极；

（6）检查内部接线正确牢固后，盖上设备盖板。



3. 插拔操作注意事项



（1）严禁带电插拔矿用连接器，以免产生电弧引发安全事故；

（2）插拔时应对准方向沿轴向操作，不得侧向用力或晃动，以免损坏插针；

（3）插拔到位后应确认锁紧机构已锁死，避免意外松脱；

（4）拔出时应先松开锁紧机构，再沿轴向拔出，不得硬拉电缆；

（5）RJ45端插拔时应按压弹片，避免强行拔拉损坏网口。



4. 维护保养



（1）定期检查矿用插座连接状态，发现松动及时紧固；

（2）定期清洁接触件表面和RJ45接头，使用无水乙醇轻轻擦拭，防止氧化影响接触和通信质量；

（3）定期检查密封件状态，发现老化、变形、开裂及时更换；

（4）定期检测绝缘电阻、接触电阻和网络通信质量，确保电气性能和通信性能正常；

（5）建立产品使用台账，记录安装位置、使用时间、维护情况等。





Q1：矿用以太网连接器和普通工业以太网交换机有什么区别？



矿用以太网连接器是专门用于煤矿井下的本安型防爆连接器件，主要功能是提供安全可靠的以太网物理层连接，而普通工业以太网交换机是网络设备，用于网络数据的交换和转发。简单来说，矿用以太网插座相当于"防爆网线接头"，交换机相当于"网络路由器"。两者配合使用，共同构建煤矿井下的工业以太网络。



Q2：3针3孔怎么实现百兆以太网？百兆不是需要8芯吗？



电液控3针3孔矿用以太网插座采用的是百兆以太网的简化传输方式，利用3芯实现百兆以太网的基本传输功能（100BASE-TX的差分信号对加屏蔽/地）。产品内部将3芯信号转接为标准8芯双绞屏蔽网线和RJ45接口，设备端仍然使用标准8芯RJ45连接，确保与标准以太网设备的兼容性。这种设计在满足煤矿井下实际通信需求的同时，减少了矿用连接器的芯数，提高了可靠性和经济性。



Q3：以太网+电源共用会不会产生干扰？影响网络稳定吗？



不会。矿用以太网插座在设计上采取了多重抗干扰措施：一是以太网信号采用双绞屏蔽线传输，有效抵抗电磁干扰；二是电源回路和以太网回路之间有屏蔽隔离，减少相互干扰；三是接触件布局上信号针和电源针之间保持合理间距。同时产品经过严格的EMC测试和通信稳定性测试，确保在额定工况下百兆以太网传输稳定可靠，不会因为电源共线而影响网络质量。



Q4：这个矿用插座可以直接替换普通喇叭口吗？



可以。电液控3针3孔矿用以太网插座的安装方式和尺寸与常规喇叭口兼容，M20×1.5和M21×2两种常用螺纹规格可以直接替换。替换后不仅连接更可靠、防护等级更高，还能增加百兆以太网通信功能，是设备智能化升级的理想选择。替换时只需拆下原有喇叭口，装上矿用插座并拧紧锁紧螺母，然后接上内部的RJ45和电源线即可。



Q5：矿用以太网连接器的传输距离有多远？



矿用以太网插座本身的长度很短（0.4米或1米），相当于一段"防爆转换接头"，以太网的实际传输距离取决于后续连接的网线长度和设备的网络性能。按照百兆以太网标准，使用超五类屏蔽双绞线的最大传输距离为100米。煤矿井下建议使用矿用屏蔽网线，并做好接地和防护，以确保在复杂电磁环境下的通信质量。如果需要更长距离的传输，建议在中间增加交换机或使用光纤传输方案。
