防磁防焊航空插头

一、产品背景：从焊接现场的一次配套开发说起

2015年开年之初，上海科迎法电气科技有限公司为客户解决了一款防磁防焊航空插头，专门针对焊接自动化与焊接现场。客户遇到的并不是"接不上"，而是普通M12插头在焊装工位用不住：焊渣粘附在螺纹与端面上，清理时刮伤镀层；焊接电流与磁场又让部分金属件带磁，影响周边传感与焊接工艺的稳定性。

这款产品就是在那次配套中定型的：M12×1螺纹界面、180°直型、3芯至5芯、B编码与D编码两类，插针镀金，壳体与关键结构件按防磁思路选材，尾部结构针对飞溅与热辐射做了专门设计。技术方面现已无障碍，形成系列后按物料号供货。

它与常规M12在电气规格上并无两套体系，差别集中在"能不能在焊装工位长期稳定工作"。选型时不宜只对比芯数与电流，应先看工位环境：弧焊还是点焊、飞溅量大小、线缆是否随机器人反复运动。

二、防磁与防焊到底防什么

"防磁防焊"是现场语言，不是标准术语。拆开来看，它对应两组彼此独立又相互关联的要求：一组与材料磁性和屏蔽有关，一组与飞溅粘附和热影响有关。两者都指向同一个结果——插头在焊装线上装得住、拆得开、信号不乱。

防磁：低磁材料与磁屏蔽

普通结构钢或含铁量较高的合金在焊接磁场、夹具和电机附近容易被磁化，带磁后的壳体吸附铁粉与焊渣，既难清理，也可能干扰附近的磁性传感器。防磁设计从选材入手，壳体与关键结构件采用低磁或非磁材料，减少被磁场"记住"的可能；金属壳体同时承担屏蔽作用。

防焊：飞溅粘附与热辐射

焊接飞溅是熔融金属小颗粒，温度高、附着力强。它落在螺纹牙槽里，会让插头拧不动；落在端面密封圈上，会留下凹坑导致进水；落在尾套处，则可能烫伤护套。防焊设计一方面通过表面处理降低粘附倾向，另一方面用尾部遮蔽结构把飞溅挡在电缆之外。

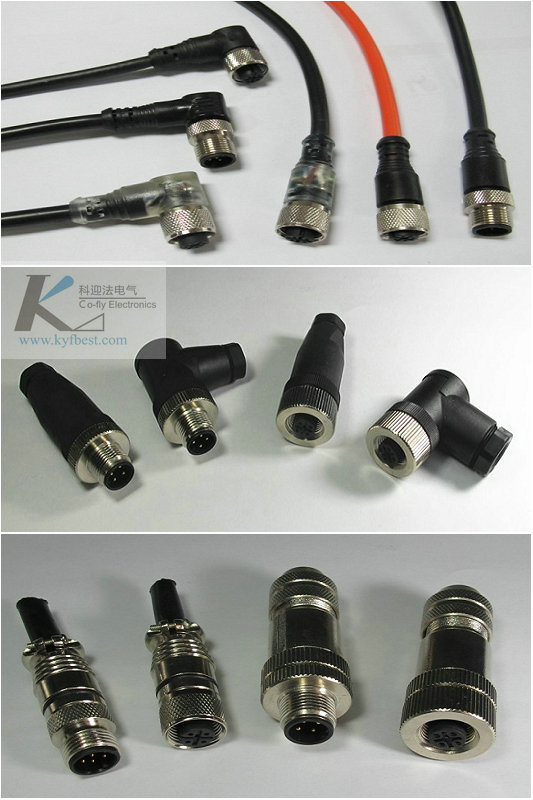

与常规M12的差异

常规M12按通用工业环境设计，强调防护等级与插拔便利；防磁防焊型号则把焊装工位作为前提，在材料、表面与尾部结构上做针对性调整。两者安装尺寸与针位排列遵循同一接口标准，可在同一设备上互换，但寿命与维护周期不同。

三、结构组成

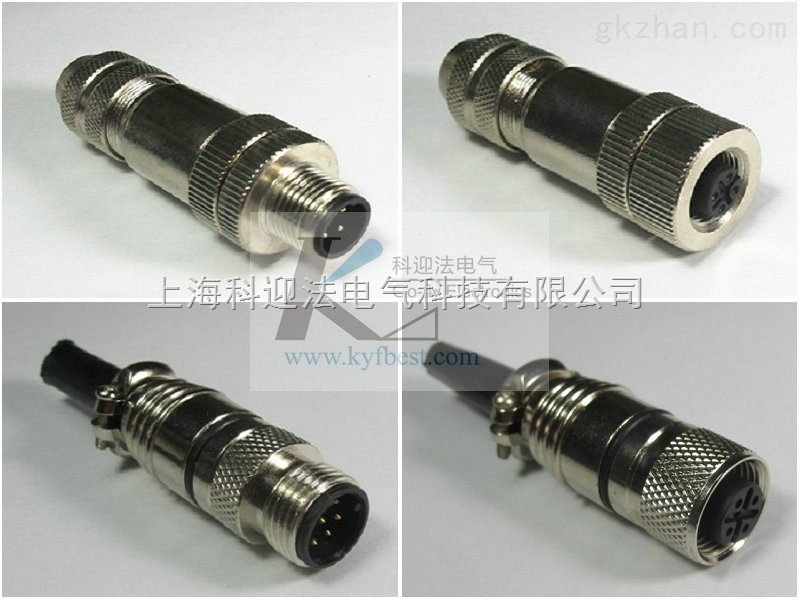

插头由壳体、绝缘体、镀金插针、锁紧螺套与尾套组成。插合时M12×1螺纹把两端端面压紧，密封圈压缩形成防水界面，插针进入插座完成导通。直型结构让出线沿轴向延伸，适合机器人末端等紧凑位置。

M12×1螺纹界面

M12×1为细牙公制螺纹，滚花螺套可徒手拧紧，自锁性足以应对焊接机器人的往复运动。螺纹界面同时也是屏蔽与密封的承载面：旋合到位后，端面密封圈受压，壳体与插座接触，屏蔽与防水同时成立。

180°直型与尾套

直型结构的线缆沿轴向出线，受力方向与插合方向一致，不易在根部产生侧向弯矩；尾套负责压紧护套并提供应力释放。焊装现场线缆随焊枪摆动，尾套出口是弯折最集中处，其锥度与长度直接影响护套寿命。

3芯、4芯、5芯针位

3芯用于两路信号加屏蔽或接地，4芯可满足供电加两路信号的常见组合，5芯增加一路备用或定向信号。针位按编码错开，插合前就能看出是否匹配；不同芯数的插头不能互插。

B编码与D编码

B编码多用于现场总线类信号，D编码对应工业以太网，支持100Mbps传输。编码决定针位排列与插头缺口位置，也决定能对接的插座类型。采购时必须把编码写进物料描述，不能只写"M12五芯"。

四、材料与制造工艺

镀金插针

插针以铜合金为基材，表面镀金。金层提供稳定的低接触电阻，避免焊装现场的高温与油污使触点氧化；镀金前镀镍打底，阻挡铜向金层扩散。微电流信号对接触电阻尤其敏感，镀层质量往往比针径更影响通信稳定。

低磁金属壳体

壳体选用低磁或非磁金属材料，表面处理后兼顾耐蚀与耐磨。材料需同时满足三个条件：不被焊接磁场明显磁化、有足够强度承受螺纹反复旋合、能作为屏蔽层把干扰挡在信号线之外。

特殊结构研发

这款插头并非在标准M12上简单换料。尾部增加了针对飞溅的遮挡与过渡，端面与螺纹表面经过调整以减少粘附，内部走线与屏蔽路径也按焊装工况重新布置。

装配与检测

装配包括插针定位、绝缘体装入、壳体拼合与尾套锁紧。检测覆盖导通与绝缘电阻、耐压、插拔力、密封与外观镀层；屏蔽型另做屏蔽连续性检查。

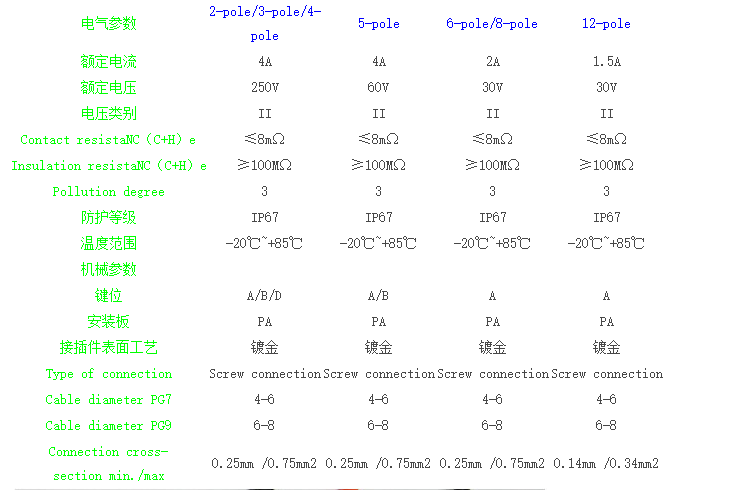

五、型号与规格

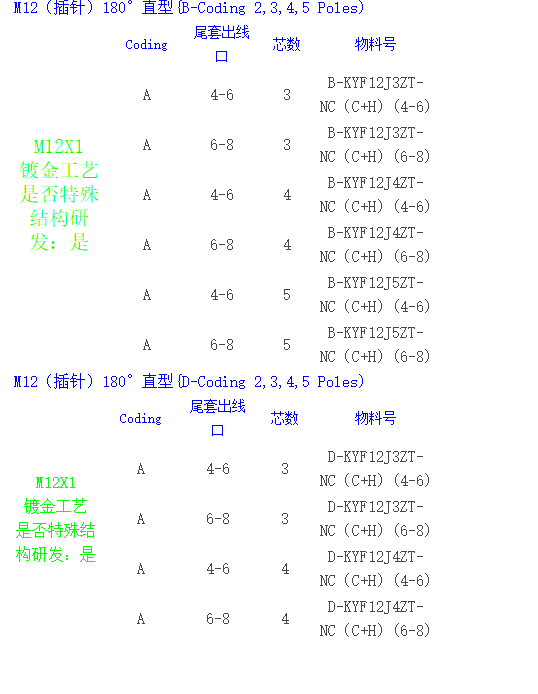

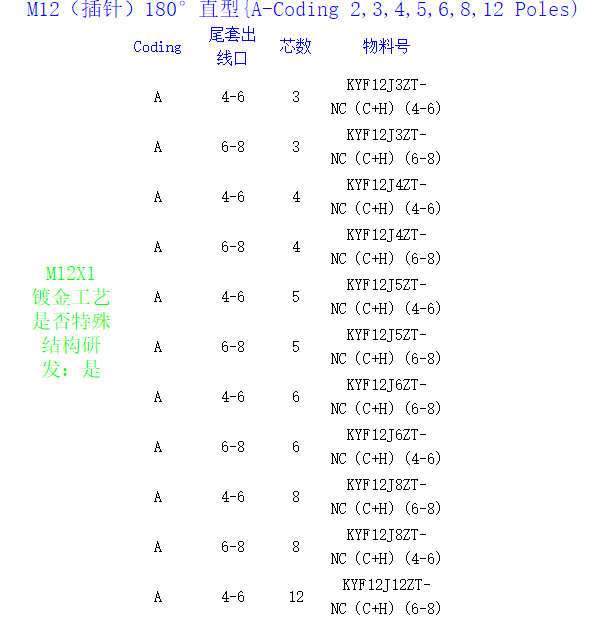

下表为防磁防焊系列的订货型号。同一编码下，芯数与尾套出线口可组合出多个物料号，型号前缀的B或D对应编码，尾部括号内的4-6或6-8对应适配电缆外径范围。

尾套出线口的选择

4-6与6-8对应电缆护套外径范围。焊装现场常给线缆加防飞溅护套，外径会明显变大，选型时应按加保护后的实际外径而不是裸线外径来定尾套。外径偏小会让尾套压不紧护套，密封与抗拉同时失效。

型号读法

以B-KYF12J3ZT-NC（C+H）(4-6)为例：前缀B表示B编码，KYF12为M12系列代号，J3表示3芯插针式，ZT表示直型，NC为结构代号，括号内C+H表示配套件组合，末尾4-6为尾套出线口。

六、防护与可靠性

抗飞溅与耐热

防焊设计的核心是减少飞溅在关键面上的停留：螺纹与端面保持光洁，减少焊渣咬合；尾部用遮挡结构把飞溅挡在护套之外。耐热方面，材料按焊装工位的热辐射条件选择，靠近焊枪的位置还应加装隔热护套或挡板，不能只依赖插头本体。

抗振与防松

机器人末端在每次焊接循环中都有加速度冲击，插头若靠卡口或推拉结构，长期下来容易松脱。M12细牙螺纹配合滚花螺套，在振动中保持旋合状态；线缆侧应力释放则把摆动挡在尾套之外。

屏蔽与接地

焊接电流的逆变环节会产生较强的高频干扰，屏蔽层的作用是把干扰挡在信号导体之外。屏蔽编织网应整圈压入屏蔽环，形成360°接触，避免只引一根引线；与设备地连接后注意不要在两端形成环流。

七、安装与接线

机器人末端布线

插头装在焊枪或抓手附近时，线缆应沿运动轨迹预留弧度，避免在极限位置被拉直。尾套出口到第一个固定点之间留出足够弯曲半径，把弯折分散到整段线缆上。

焊接与压接

现场组装时先套尾套与热缩管，再剥线、焊针或压接。剥线长度以进入焊杯为准，铜丝不得外露；焊接停留时间要控制，避免绝缘体软化导致针位偏移。焊后清理助焊剂，逐针确认导通与相邻针绝缘，再旋合尾套。

维护与更换

焊装工位建议把插头纳入点检：检查螺纹是否有焊渣咬合、端面密封圈是否有凹坑、尾套是否松动、护套是否有烫伤。清理焊渣用软布与专用清洁剂，不要用刮刀硬刮，以免破坏镀层；密封圈出现硬化或切口应直接更换。

八、选型要点

选型顺序建议从工况倒推：先确认通信协议决定B编码还是D编码，再按信号路数确定3芯、4芯或5芯，然后按加保护后的电缆外径选出线口，最后确认安装空间是否需要弯型。若工位飞溅特别大，还应同时评估加装防护套与挡板的必要。

需要提醒的是，防磁防焊并不等于"免维护"。它降低的是失效速度，而不是取消维护要求。把插头放在焊枪正下方、让飞溅直接落在端面上，任何结构都会很快失效。

九、典型应用场景

汽车焊装线是这款产品最主要的应用。白车身焊装工位密集布置焊钳与机器人，飞溅量大、节拍快，普通插头往往几个月就出现螺纹咬死或信号闪断；防磁防焊型号的更换周期更长，拆装也更顺利。

弧焊工作站与焊接变位机同样适用。弧焊的飞溅颗粒更细、分布更广，容易进入螺纹与端面缝隙；机器人带动线缆反复摆动，对尾套的应力释放要求更高。直型180°结构在这些位置比弯型更容易布线。

焊接检测与工装夹具的信号连接也会用到。检测工位虽然没有大量飞溅，但存在焊接磁场与金属粉尘，低磁壳体可减少吸附，镀金插针则保证微电流信号在长期使用后仍然稳定。

十、常见问题与交付说明

问：插头拧不动，是不是螺纹坏了？答：先检查螺纹牙槽是否嵌入焊渣。焊渣硬度高，强行旋合会把螺纹咬伤。应在断电、冷却后用软布与清洁剂清理，确认牙槽通畅再旋入；若已咬死，不要加力硬拧，应更换插头并检查插座螺纹。

问：防磁是否意味着完全不被磁化？答：不是。低磁或非磁材料能显著降低磁化程度，但在极强磁场中仍可能有微弱响应。它的实际意义是减少吸附铁粉与对附近磁性传感器的干扰，而不是绝对隔磁。

问：B编码与D编码的插头能互插吗？答：不能。编码改变针位排列与缺口位置，物理上无法插合。若设备通信从现场总线改为工业以太网，应同时更换插头与插座，不能只换一端。

问：线缆加了防飞溅护套后装不上怎么办？答：按加护套后的实际外径重新选择尾套出线口，6-8规格通常可容纳带薄护套的线缆；若护套较厚，应与供应商确认可选的更大出线口或改用分体式尾套，不要强行挤压护套。

问：能否在现有M12设备上直接替换？答：在编码、芯数与螺纹规格一致时可以互换，安装尺寸遵循同一接口标准。但替换后应按焊装工位重新评估维护周期，并检查原插座螺纹是否已被焊渣损伤。产品按防静电袋独立包装，可按客户要求定制芯数、编码、线长与尾套形式，批量订单按项目节点交付。
