aisg基站M16航空插头

产品定位与核心优势

AISG 基站 M16 航空插头是基站天馈系统中的控制接口连接器，广泛用于医疗、传感器、自动化、通讯等领域，特别适合 3G 电调天线、塔放和基站设备。上海科迎法电气提供的 M16 线端成型式连接器，按照 DIN EN 61076-2-106 标准设计，防水等级为 IP67，可在户外长期使用。

该产品的主要优势是防护与屏蔽兼顾：成型式结构把电缆与插头做成整体，具备防水、防油、耐寒、抗水解、耐腐蚀、耐磨和耐插拔等性能；EMC 360 度全屏蔽结构则保证控制信号在基站强电磁环境中稳定传输。M16×0.75 螺纹锁紧，现场插合可靠，维护时旋开即可更换，适合天馈系统的批量安装与后期检修。

AISG 天馈接口与工作原理

AISG 接口用于基站与天馈设备之间的控制与供电，例如电调天线的倾角调节、塔放的状态监测。连接器把电源、控制信号和回馈信号集中在一根多芯电缆中传输，减少塔顶走线数量。M16 圆形螺纹结构体积适中，既能容纳多芯针位，又便于在狭窄的抱杆和天线罩内操作。

AISG 天馈控制接口

在电调天线系统中，主控设备通过 AISG 接口向天线端的驱动单元发送控制命令，并读取倾角与状态数据。接口通常采用差分控制信号，配合电源与回馈线工作。连接器接触不良会导致控制命令丢失或状态误报，因此针件的接触电阻稳定性和屏蔽连续性比外观更重要。

8 芯与多针位结构

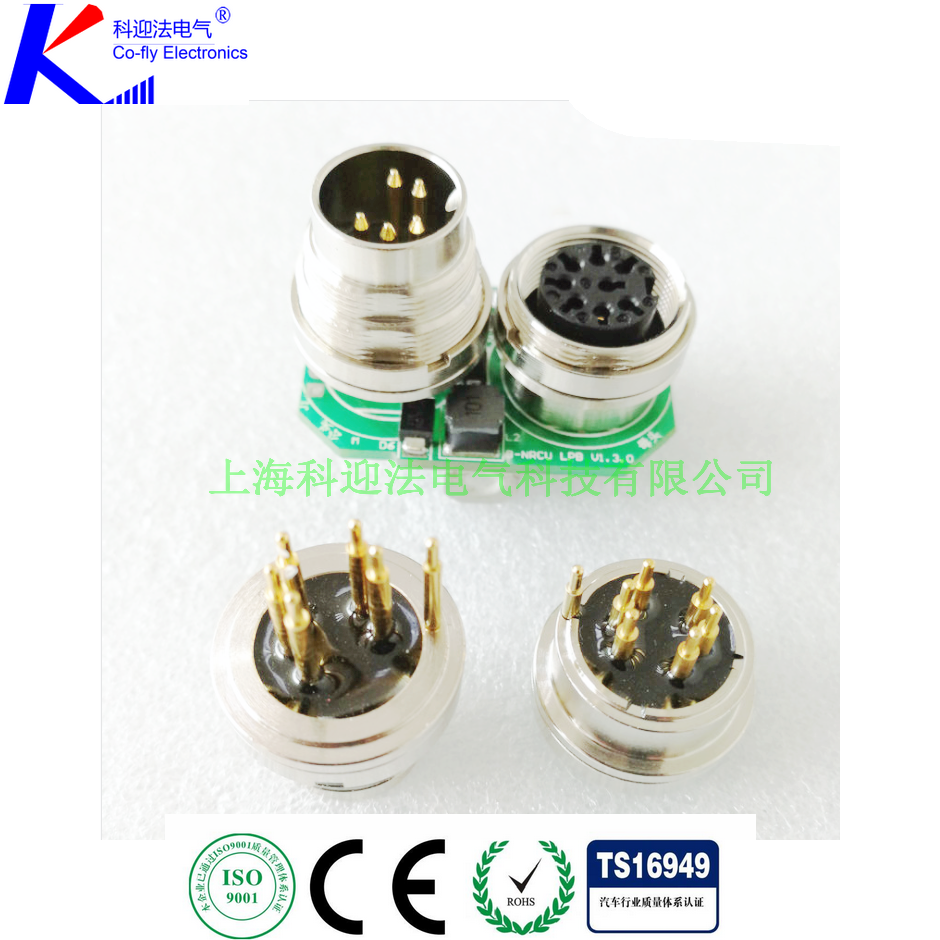

AISG 控制线常以 8 芯规格为主，该系列同时覆盖 2、3DIN、4、5、5DIN、6DIN、7、7DIN、8DIN、12、14、19、24 芯等针数，可满足不同设备接口。芯数增加时，针位定义和线色对应必须按图纸核对，不能只按插头外形选购。多芯产品还要求更高的焊接与绝缘处理精度。

M16 螺纹锁紧

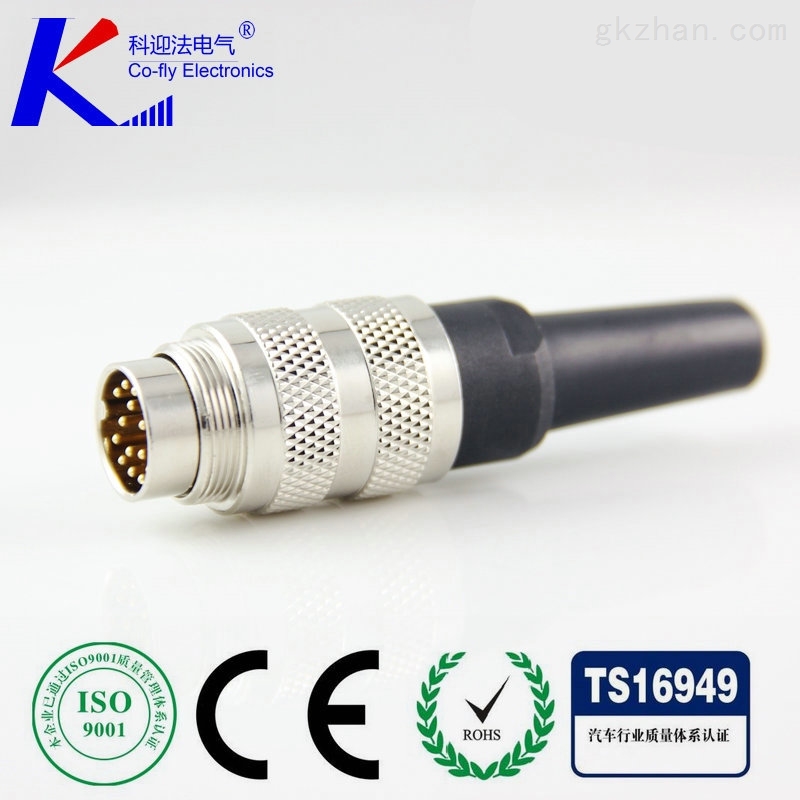

产品采用 M16×0.75 螺纹锁紧，旋合后插针与插孔轴向固定，可承受塔顶风载和电缆摆动带来的振动。螺纹规格决定了它与设备插座能否匹配，订货时应确认螺纹外径和螺距；旋入前清理螺纹上的砂尘，避免因异物导致旋合不到位。

防水与密封结构

防水依靠端口 O 型圈与成型护套共同实现，防护等级为 IP67。塔顶环境存在雨水、凝露和温差，密封件应保持完好，电缆不得长期受侧向拉力。安装时让电缆自然下垂并加固定，避免水沿电缆爬入护套根部，这是户外接头进水的常见原因。

技术参数

下表为 M16 航空插头的技术参数，按针数分组列出锁定方式、终端形式、线规、防护等级、温度、电气性能与材料。表中数值为产品定型参数，选型时应结合具体针数对应的列查看。

参数表显示：2 至 8DIN 针位可支持 0.75mm² 线规，12、14、19 芯降至 0.25mm²，24 芯为 0.14mm²；对应 AWG 从 20 依次降至 26。针数越多，单针可承载的电流越小，24 芯额定电流为 1A。设计选型时应按实际负载留出余量，不能只看插头针数是否够用。

材料与制造工艺

AISG 插头长期暴露在户外，材料选择直接决定抗腐蚀和抗水解能力。插针、插孔、镀层、绝缘体和护套的搭配，需要在导电性、弹性、耐候与成本之间取得平衡。

针件与接触材料

Pin 针采用 CuZn 铜锌合金，插座接触件采用 CuSn 铜锡合金，兼顾导电与弹性；接触镀层为 Au 金。镀金层隔离空气和湿气，保持低接触电阻，并承受基站维护中的多次插拔。螺钉与螺母同样采用 CuZn，锁紧时不易咬死。

绝缘与壳体材料

绝缘体和触点采用 PA66（UL 94V-0），具备阻燃、耐电痕和较好的尺寸稳定性。户外温差与湿度变化下，材料吸水率会影响绝缘电阻，因此 PA66 件的干燥和成型工艺需要控制。阻燃等级对基站设备的安全冗余也有实际意义。

电缆护套材料

电缆护套可选 PVC 或 PUR。PVC 成本适中、柔软，适合固定敷设；PUR 耐磨、耐油、耐低温，适合塔顶风摆和移动场合。户外长期使用时，护套还应具备抗水解和抗紫外能力，具体材料按安装环境确认。

成型与检测

线端连接器采用焊接后整体成型，电缆与插头固化为一体，防水和抗拉性能稳定。生产过程中要控制焊点质量、针位方向和护套同心度；成品需检查通断、绝缘、耐压和屏蔽导通，密封结构按批次抽检。成型件一旦内部缺陷，外观检查难以发现，工序控制更关键。

防护与可靠性

基站天馈环境兼具户外气候与强电磁干扰，连接器要在雨水、凝露、紫外、温差和振动下保持信号与电源连接。以下四项是该产品的可靠性重点。

IP67 防水防尘

IP67 可防止灰尘进入，并承受短时浸水。实际防护取决于安装质量：O 型圈漏装、螺纹未旋紧或电缆根部受损，都会让水汽进入。塔顶安装后应检查插头是否旋到位，电缆是否自然下垂，必要时加防水胶带和固定卡子。

温度与耐候

工作温度范围为 -25℃ 至 +85℃，覆盖基站设备的常见户外工况。温度变化会引起材料热胀冷缩，密封圈需保持弹性，护套不能因低温变硬开裂。安装在发热设备附近时，应确认局部温度不超过材料允许范围。

耐油、耐腐蚀与抗水解

产品具备防油、耐寒、抗水解、耐腐蚀和耐磨性能，适合户外与工业环境。沿海基站盐雾较重，插针镀金和壳体材料的选择能延缓腐蚀；长期潮湿环境中，护套材料的抗水解能力决定其是否发粘、开裂。

EMC 全屏蔽

产品采用 EMC 360 度全屏蔽结构，使电缆编织层与插头壳体在整周范围内连通，减少基站发射信号对控制线的干扰。屏蔽效果不仅取决于插头，还取决于电缆屏蔽覆盖率和接地质量。安装时应保证屏蔽层连续，避免中间转接处断开。

安装与接线指导

M16 航空插头为线端成型式，现场主要是插合、固定和接地，不涉及重新焊接。正确安装的重点是螺纹旋合到位、电缆受力合理、屏蔽接地可靠。

焊接与成型端

产品出厂时已完成焊接与成型，用户不需要自行焊接。若因改造需要重新端接，应按针位图操作，控制烙铁温度，避免 PA66 绝缘体受热变形。重新端接后难以恢复原有 IP67 防护，建议直接更换整条电缆组件。

螺纹旋合与固定

插合前清理螺纹和密封圈上的砂尘，确认 O 型圈完好。旋合时顺螺纹方向轻旋，手感发涩应退出清理，不可强行加力。旋紧后插头与插座贴合，电缆应在插头后方设置固定点，让风摆和重力由支架承担。

屏蔽与接地

屏蔽层通过插头壳体与设备接地系统相连，安装时应确认连接可靠。塔顶设备的接地应按基站规范执行，不能把屏蔽层悬空或只靠一根细线接地。接地不良时，控制信号可能受发射机干扰，表现为偶发通信失败。

型号命名与选型对照

该系列按针数、终端形式、电缆长度和护套材料组合供货，锁定方式统一为 M16×0.75 螺纹。选型时应以设备端接口的针数和针位定义为第一依据，再确认线规、电流与安装空间。

按针数选择

AISG 控制常用 8 芯，产品同时提供 2、3DIN、4、5、5DIN、6DIN、7、7DIN、8DIN、12、14、19、24 芯。针数越多，单针线规和额定电流越小，布线时应按表中对应列核算。不能为了备用而盲目选高芯数，否则线径变细、焊接难度上升。

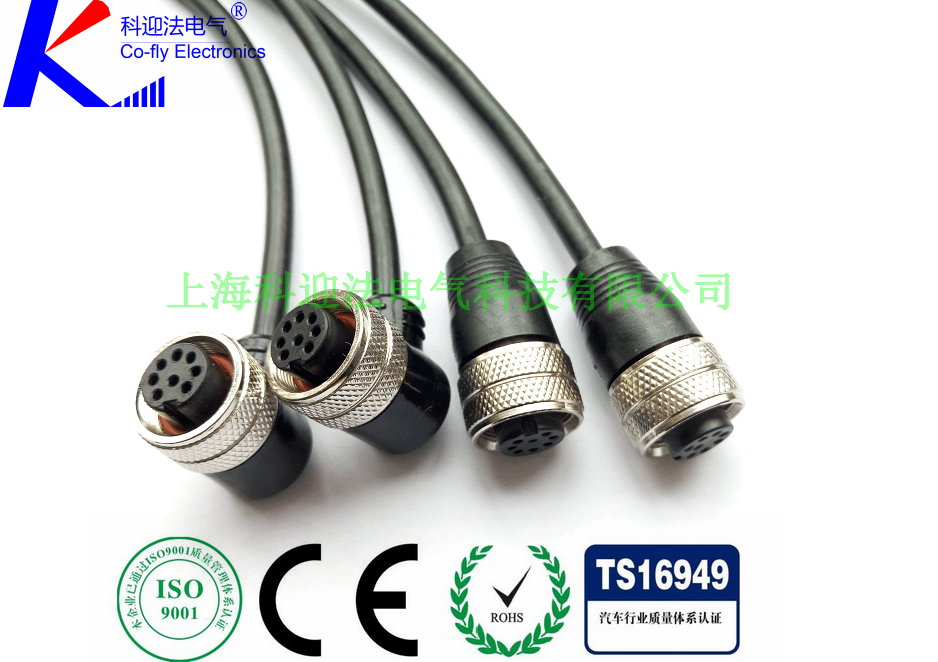

接头形式与线长

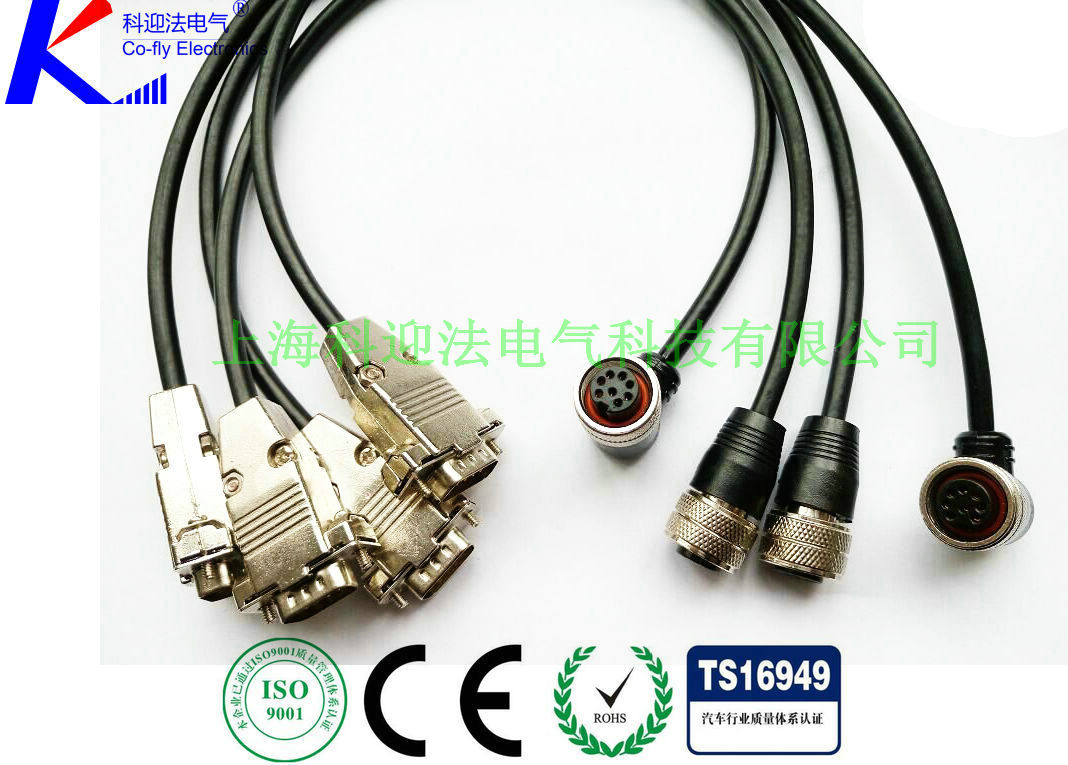

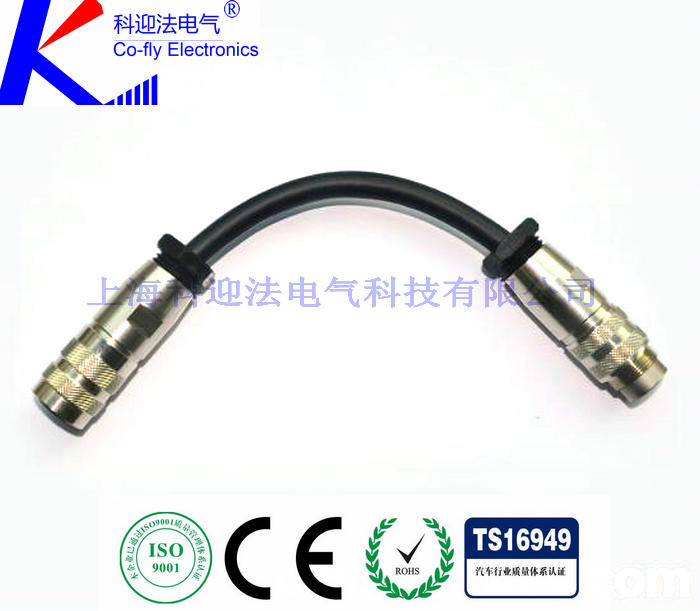

产品为线端成型式，电缆长度可按塔顶到设备的实际距离定制。线长应在安装前测量，预留维护余量但不宜过长，多余电缆盘放固定，避免在风中摆动。需要转接时，应使用同规格预制转接电缆，不在现场临时拼接。

护套与线规确认

户外固定敷设可选 PVC 护套，移动或耐油场合可选 PUR。线规按参数表核对，2 至 8DIN 最大 0.75mm²，12 至 19 芯最大 0.25mm²，24 芯为 0.14mm²。超出范围会导致压接或焊接不可靠，应改选更高规格的连接器。

典型应用场景

基站天馈与电调天线

在 3G 电调天线、塔放和基站设备中，M16 航空插头承担控制与供电连接。塔顶空间狭窄、维护不便，插头的锁紧可靠性和防水性能直接影响网络可用性。预制电缆组件可减少高空作业时间，也降低现场接错风险。

工业与交通领域

该连接器还广泛用于传感器、机械手、电机马达、包装与传送系统、户外 LED 模块、安全光栅光幕、轨道交通、现场总线端口、船舶雷达与导航系统以及新能源信号控制等场合。统一的 M16 螺纹和多种针数，使它能够覆盖从信号到电源的多种连接需求。

常见问题与排查

控制信号偶发中断，先查什么？先确认插头螺纹是否旋紧、针位是否对应，再检查屏蔽层与接地是否可靠。塔顶振动较大时，电缆未固定会让插头持续受力，应增加固定点并复查插头根部。

插头进水后如何处理？断电拆下，检查 O 型圈是否变形或缺失、电缆护套是否开裂，清理水分和腐蚀物。针件已发黑或氧化的应更换整条组件；重新安装时让电缆自然下垂，并按要求旋紧。

8 芯与 5 芯接口能否互插？不能。不同针数的针位排列和螺纹规格可能不同，强行插合会顶伤针件。替换时应核对设备端针位图，必要时使用转接电缆，不能仅凭外形相似判断兼容。

屏蔽层不接会有什么影响？基站发射功率较大，控制线失去屏蔽后容易拾取干扰，表现为命令丢失或状态误报。屏蔽层应通过插头壳体可靠接地，同时保证电缆屏蔽连续，不能只在接头处做形式上的连接。

能否自行焊接更换插头？可以按针位图端接，但现场焊接难以恢复成型结构的防水和抗拉性能。户外基站建议直接选用原厂预制电缆组件，减少重复高空作业和后期故障。

包装、储运与定制服务

产品按只独立包装，插头端加保护帽，电缆盘绕固定后装入纸箱，避免针件磕伤和护套划伤。仓储应干燥通风，远离油污、酸碱和高温；长期存放不要悬挂在电缆上，以免护套和屏蔽层永久变形。

除标准针数和线长外，可按项目定制针位定义、电缆护套材料、标识和屏蔽方式。定制前建议提供设备接口针位图、安装位置和环境说明，必要时先做样品验证。更多 AISG 与 M16 连接器资料，可致电科迎法沟通。
