一、产品定位：M8为什么成了传感器连接的标准接口

M8航空插头是一种工业级小型圆形连接器，螺纹直径8毫米，采用M8×1螺纹锁紧结构。因早期广泛应用于航空电气连接而得名，如今已成为工业自动化领域传感器、执行器信号连接的标配接口。它的体积只比手指粗一圈，却要在粉尘、油污、冲洗和持续振动的现场保持长期稳定。

在自动化产线上，接近开关、光电传感器、气缸阀岛、安全光栅大多采用M8或M12接口。M8的优势在于占位小，适合密集安装的小型传感器；缺点是芯数与载流能力有限，多用于信号与低压供电，动力回路仍交给更大的接口。

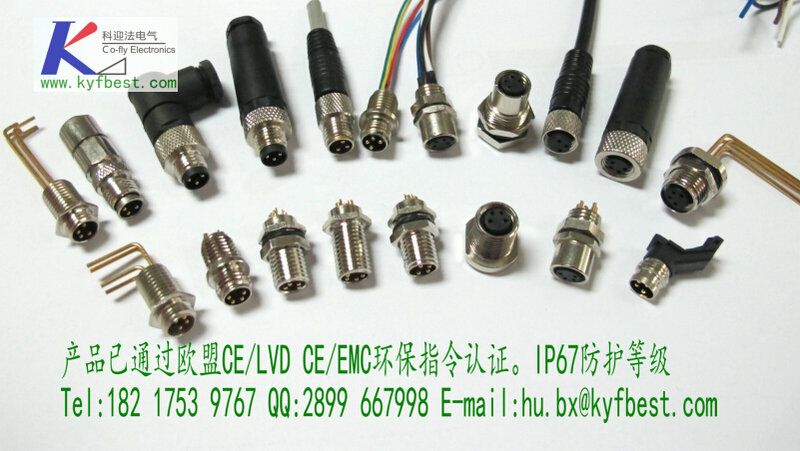

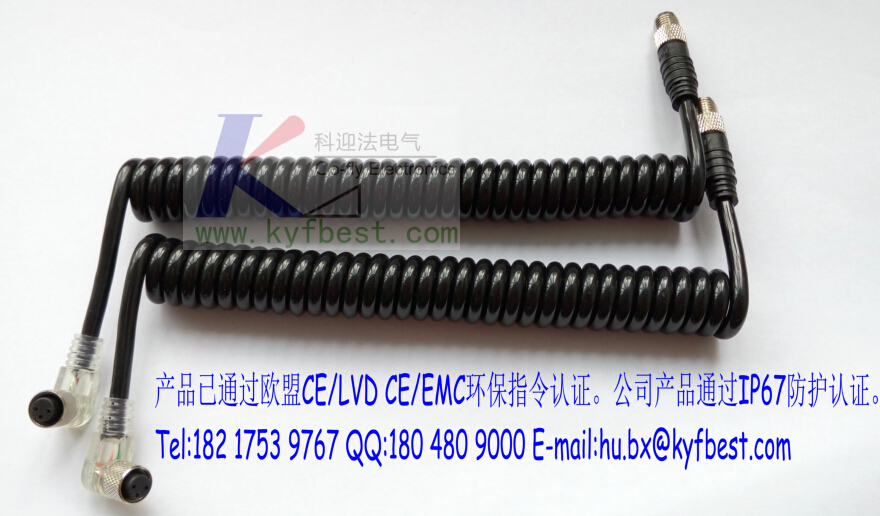

上海科迎法电气提供的M8系列覆盖3芯、4芯、5芯、6芯、8芯，直头与弯头、预铸成型与现场组装、塑料壳体与金属壳体均可选，可按安装空间与防护要求组合。

二、结构组成与工作原理

M8插头由壳体、绝缘体、接触件、锁紧螺套与密封件组成，插合时螺纹把插头与插座端面压紧，密封圈压缩形成防水界面，同时插针进入插孔完成导通。整个连接没有独立锁扣，锁紧、密封与接触压力都由螺纹行程决定，插合深度一致，重复装配的密封效果也就一致。

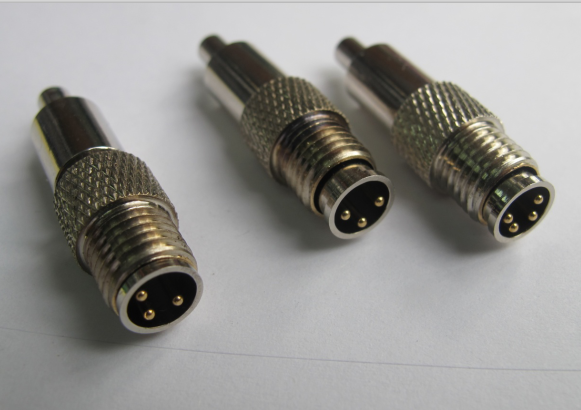

3~8芯触点布局

3芯与4芯是最常用的配置，前者多用于两线制传感器加屏蔽或接地，后者可满足供电加两路信号的常见需求；5芯增加了备用或定向信号，6芯与8芯则用于多路信号集中传输。针位按编码错开排列，不同编码的插头无法插合，避免现场把动力线与信号线接错。

M8×1螺纹锁紧

M8×1为细牙公制螺纹，滚花螺套可徒手拧紧，体积小但自锁性足够。与卡口式相比，螺纹在振动下不易松脱；与推拉式相比，螺纹结构简单、耐污染，即使螺纹面沾了油污，旋合时也能把污物挤出，不像精密卡扣那样容易被杂质卡死。

密封与尾套结构

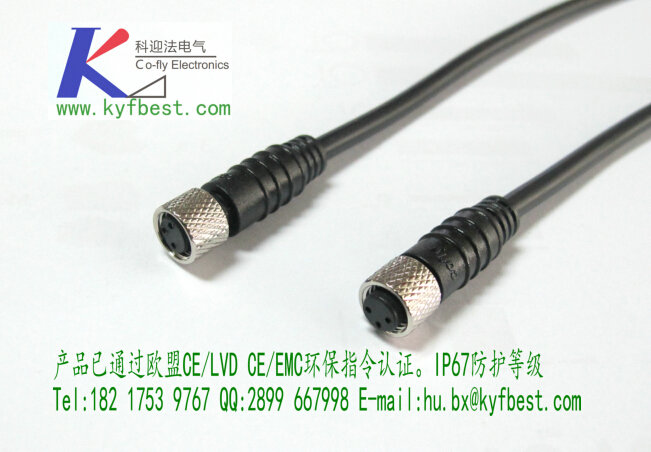

插合端依靠端面O形圈，尾部依靠尾套与电缆护套的压紧。预铸成型的插头在注塑时把电缆与本体结合为一体，尾部没有可拆卸缝隙；现场组装式则靠尾套螺母挤压密封件，装配时尾套必须拧到位，否则水会沿电缆护套与尾套之间进入。

屏蔽环与鳃簧

金属壳体版本在插合端设置屏蔽环或鳃簧，插合时弹片压紧插座壳体，形成360°低阻接触。带屏蔽环的型号对变频器、伺服与焊接设备附近的信号传输更有利；弯头型号的壳体可在四个位置调整出线方向，便于在狭小空间内避让。

三、预铸成型与现场组装怎么选

这两种结构在电气性能上并没有本质差别，真正的差别在密封的实现方式、装配工时与后期维护。选型时与其比较参数，不如先问三个问题：线长是否固定、现场是否有可靠的焊接条件、损坏后是换整条线还是只换接头。

预铸成型的防水优势

预铸成型式的电缆与插头在模具内一体成型，密封由材料本体承担，不依赖人工拧紧，批次一致性最好。它适合批量机型与线长固定的场合，整机厂可直接把带线插头装到设备上，省去剥线、焊接、穿尾套的工序，也减少因装配不当导致的进水返修。

现场组装的灵活性

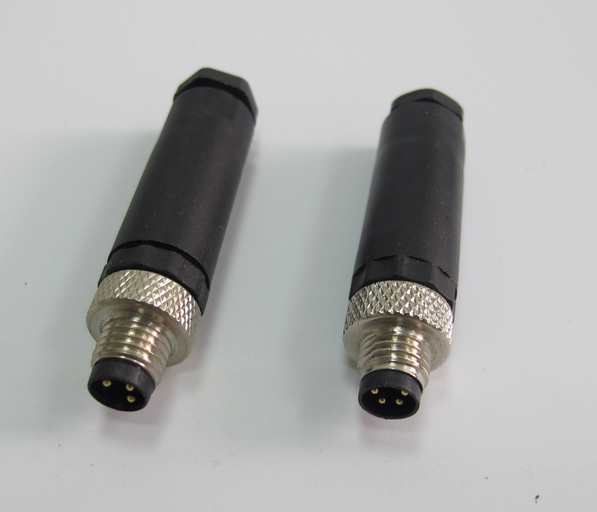

现场组装式插头不带线，由使用者按实际长度剥线、焊针或螺钉压接、穿尾套、拧紧。它的好处是线长不受限、出线角度可现场调整、接头损坏后只需更换插头而不必废弃整条电缆；代价是装配质量取决于工艺规范，焊接温度、尾套拧紧力矩都需要控制。

选型判断的三个角度

批量生产、线长统一、防护要求高的设备选预铸成型；样机、非标设备、现场改造与维修备件选现场组装。若设备长期接触冲洗或切削液，优先预铸；若线缆需要在设备内部穿管走线、长度每次不同，则现场组装更省事。两种结构都可以配塑料或金属壳体。

四、关键参数与规格

本系列常规电气参数为额定电流1A至4A（视芯数而定）、额定电压30V至60V、工作温度-25℃至85℃。下表列出部分常用物料号的电缆适配与标定值，同一芯数下不同编码、不同壳体对应的额定值可能不同，下单时应以物料号为准。

电缆外径匹配

表中4mm至6mm指尾套适配的电缆外径范围。外径偏小，尾套压不紧护套，密封失效；外径偏大，电缆穿不进尾套，强行装配会剪切护套。选线时除确认导体截面，也要核对护套外径，屏蔽编织层较厚的线缆尤其容易超出范围。

电流与电压的取用

M8接触件截面小，额定电流按芯数在1A至4A之间。多芯同时通电时热量叠加，应按实际负载与环境温度降额使用；额定电压30V至60V对应的是传感器与低压控制回路，不应把它接到更高的配电电压上。表中出现的250V、125V为具体物料号的标定值，选型时以物料号而非系列范围为准。

编码差异与防错

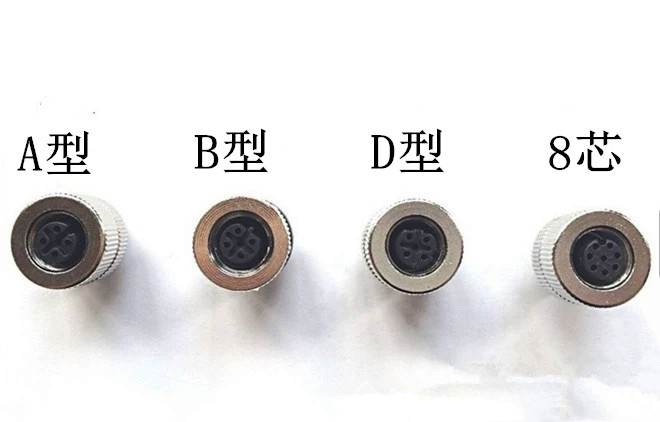

A编码用于通用传感器、执行器信号与直流电源传输；B编码对应Profibus现场总线；D编码用于工业以太网，支持100Mbps传输。编码不同，针位排列与插头缺口位置也不同，物理上无法互插，这是现场防止误接的第一道保障。采购时应把编码写进物料描述，而不是只写芯数。

五、材料与制造工艺

工程塑料外壳

塑料壳体版本重量轻、成本低、绝缘性好，适合以信号传输为主、没有强电磁干扰的场合。工程塑料在注塑时可直接成型出螺纹与编码缺口，尺寸一致性好；缺点是屏蔽能力有限，若现场变频器较多，仍应选金属壳体。

铸铝合金与360°屏蔽

金属壳体采用铸铝合金，表面处理后再装配屏蔽环。插合时屏蔽环的弹片沿圆周压紧对方壳体，形成360°电磁屏蔽，抑制高频共模干扰。对工业以太网与编码器信号，屏蔽连续性直接影响丢包与误码，因此金属壳体不只是"更结实"，而是电气性能的一部分。

镀金触点

接触件表面镀金，降低接触电阻并抑制氧化。M8触点尺寸小、正压力有限，镀层质量对微电流信号尤其关键：氧化层带来的几欧姆接触电阻，对供电回路影响不大，却可能让4mA至20mA的模拟信号出现漂移。镀金层同时提高耐磨性，支撑多次插拔。

注塑与装配检测

预铸型在注塑工序完成电缆与本体的结合，注塑压力与温度决定包胶是否密实；组装型则在装配线上完成穿件、压接与拧紧。出厂检测含导通、绝缘、耐压、插拔力、密封与外观，屏蔽型另做屏蔽连续性检查。

六、防护与可靠性

IP67与IP68的适用边界

本系列常规防护为IP67，可完全防尘并短时浸水；部分结构可做到IP68，适合长期浸水或高压冲洗。防护等级成立的前提是插合到位、尾套压紧、电缆外径匹配；未插合的插座应加防护帽，否则再高的等级也挡不住水从插孔进入。

抗振与抗弯

机器人抓手、运动模组上的M8线缆长期处于往复弯折状态，失效点多在尾套出口。预铸型的尾套与护套一体，抗弯寿命较好；组装型应选用带应力释放锥度的尾套，并固定线缆，避免弯折集中在一处。螺纹锁紧则保证振动下插合不松脱。

耐油与耐候

壳体与密封件对切削油、液压油和常见清洗剂耐受性较好，适合机床与焊装线。户外或紫外线强烈的场合，塑料壳体长期暴露会老化变色，应选金属壳体或加防护套管；密封圈在油中长期浸泡会硬化，定期检查更省成本。

七、安装与接线指导

面板与法兰安装

面板安装式插座通过螺纹或法兰固定在机壳上，开孔尺寸与螺纹规格对应，安装面应平整、无漆膜堆积。法兰型用螺钉固定时按对角顺序逐步拧紧，避免单侧受力导致密封面翘起；面板较薄时应加垫片，防止拧紧时面板变形。

焊接与螺钉压接

接触件支持焊接或螺钉压接。焊接时剥线长度以进入焊杯为准，避免铜丝外露短路，烙铁停留时间不宜过长，防止绝缘体软化、针位偏移；螺钉压接要确认线径与端子匹配，压紧后轻拉检查不脱出。

屏蔽接地处理

屏蔽电缆的编织网应整圈压在屏蔽环内，不要只留一根引线。屏蔽环与壳体连通后，再把壳体接到设备地；若设备采用单点接地，应确认屏蔽层不在两端形成环流。接地不良时，信号线上会出现与变频器载波频率同步的干扰。

八、型号命名与选型对照

本系列物料号以KYF8开头，随后是芯数与结构标识，末尾括号内为适配电缆外径。例如KYF8J3ZT-NC(4-6)对应3芯、适配4mm至6mm电缆的规格；同族的KYF84ZT-NC(4-6)与KYF8J5ZT-NC(4-6)分别对应4芯与5芯。命名中的编码字母（A、B、D）表示防差错编码，与针位排列一一对应。

询价时建议一次性说明五项：芯数、编码、直头或弯头、预铸带线或现场组装、电缆外径与线长。只报"M8四芯"无法准确对应物料，同一芯数下还分塑料壳与金属壳、是否带屏蔽。

九、典型应用场景

汽车焊装线与机器人抓手是M8最集中的场合。焊装现场有焊接飞溅、强电磁干扰与频繁动作，金属壳体加屏蔽环的型号可维持信号连续；抓手内部空间狭小，弯头型号能把线缆引出，避免与气缸、夹具干涉。

包装设备、输送线与AGV小车多用M8连接光电传感器、编码器与安全光栅。这类设备节奏快、启停频繁，接头要经得起反复运动和轻微碰撞，螺纹锁紧加尾套应力释放的结构比推拉式更耐用；预铸带线型号可让整机厂省去现场接线。

户外LED模块、新能源信号控制与清洗设备则更看重防护与耐候。IP67及以上的密封、耐油护套与镀金触点，是这些场合长期稳定工作的基础；若设备需要定期高压冲洗，应在选型阶段明确，并按IP68结构或加装防护件。

十、常见问题与交付说明

问：插好后设备仍报传感器断线？答：先确认编码是否一致、针位是否顶到位，再用万用表逐针测通断。若插头是现场组装式，重点检查焊接是否虚接、螺钉是否压到绝缘层；预铸式则多为电缆内部断芯，需整体更换。

问：接头处有水汽，是否等级不够？答：先查装配。尾套未拧紧、电缆外径超出4mm至6mm范围、密封圈扭曲，都会让IP67失效。若插座长期暴露且未插线，应加防护帽；清洗时高压水枪正对插合面直射，也可能超出密封设计条件。

问：弯头能否调整方向？答：带可调结构的弯头壳体可在四个位置调整出线方向，调整时松开锁紧件、转到所需角度后再拧紧，不要在不松开的情况下强行扭转，以免内部线束受扭。

问：3芯与4芯能否互插？答：不能。芯数与编码共同决定针位排列，不同排列的插头物理上无法插合，强行施力只会顶弯插针。若设备升级需要增加信号，应同时更换插头与插座。

产品认证资质包括CE/LVD、CE/EMC与IP67，公司通过ISO9000质量体系认证，原材料符合ROHS要求。常规型号按防静电袋加外箱包装，插头与插座分置；可按客户要求定制线长、编码、壳体材质与尾套形式，样品与批量订单按项目节点排产。
